Werken met gegevens over het terrein

Waarschuwing

This tutorial is now obsolete. A new and updated version is available at Werken met gegevens over het terrein (QGIS3)

Terrein- of hoogtegegevens zijn nuttig voor vele analyses in GIS en wordt vaak gebruikt in kaarten. QGIS heeft goede ingebouwde mogelijkheden voor het verwerken van gegevens over het terrein. In deze handleiding zullen we door de stappen gaan om verschillende product te genereren uit hoogtegegevens, zoals contouren, heuvels met schaduw etc.

Overzicht van de taak

De taak is om een contourenkaart en kaart met heuvels met schaduw te maken voor het gebied rondom Mt. Everest.

Andere vaardigheden die u zult leren

  • Zoeken en downloaden van gratis beschikbare terreingegevens.

  • Een vectorlaag als KML exporteren en bekijken in Google Earth.

De gegevens verkrijgen

We zullen werken met de gegevensset GMTED2010 van USGS. Deze gegevens kunnen worden gedownload vanaf de site USGS Earthexplorer. GMTED (Global Multi-resolution Terrain Elevation Data) is een globale terrein gegevensset die de nieuwere versie is van de gegevensset GTOPO30.

Hier staat hoe de relevante gegevens van USGS Earthexplorer te zoeken en te downloaden.

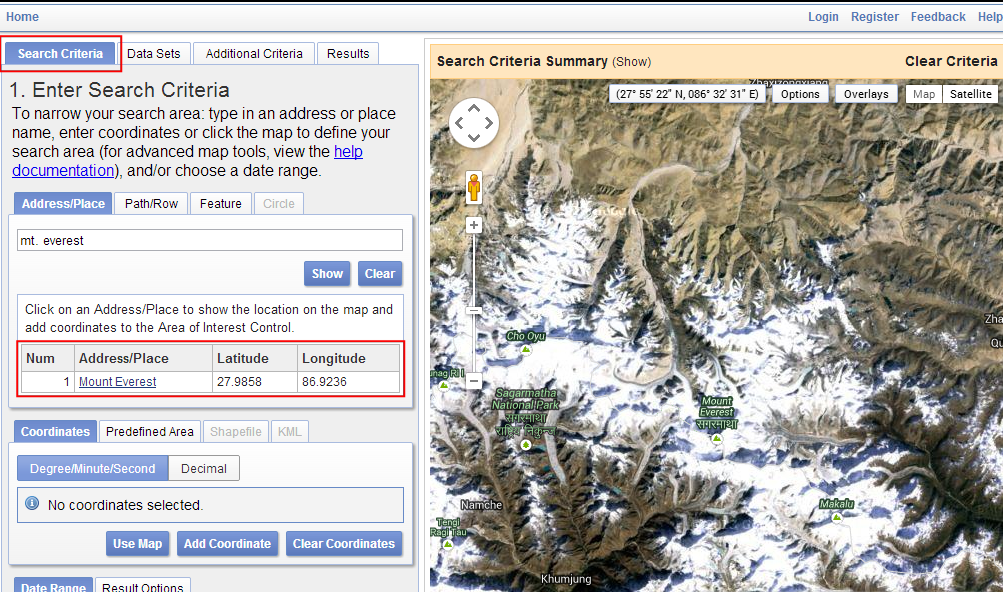

  1. Ga naar USGS Earthexplorer . op de tab Search Criteria, zoek naar de plaatsnaam Mt. Everest. Klik op het resultaat om de locatie te selecteren.

../_images/1277.png

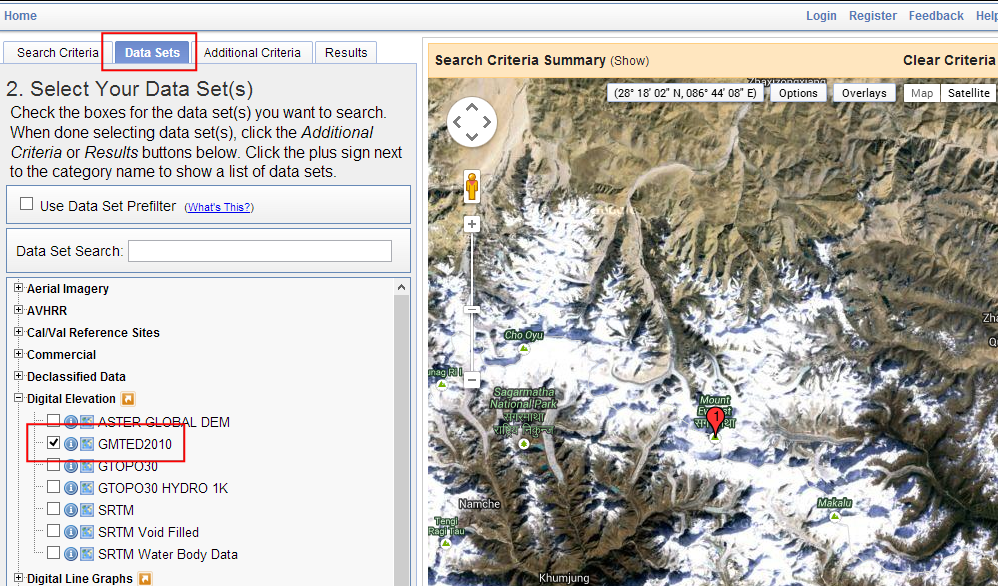

  1. Op de tab Data Sets, vergroot de groep Digital Elevation en selecteer GMTED2010.

../_images/2185.png

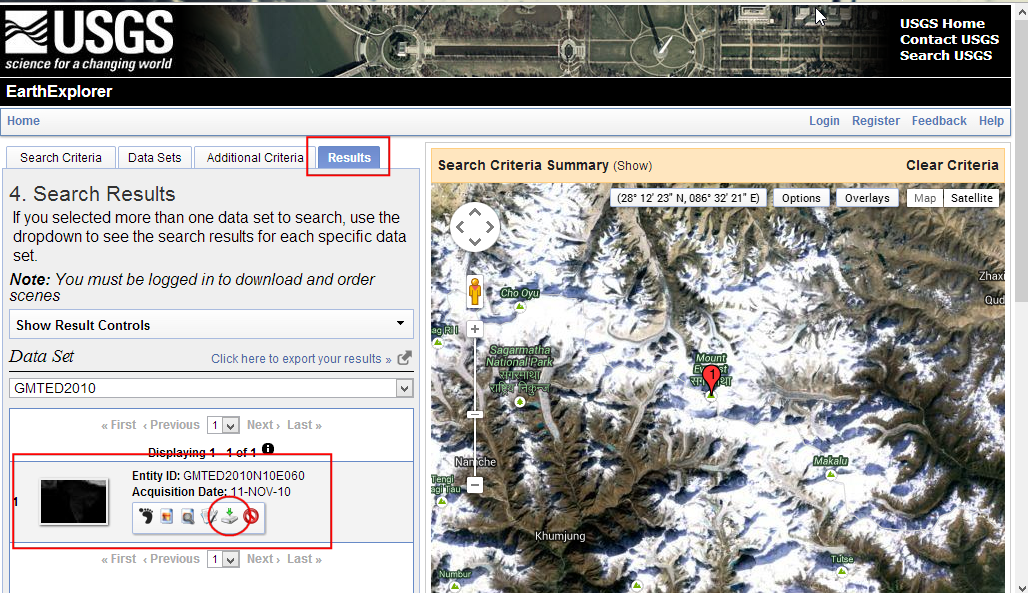

  1. U kunt nu doorgaan naar de tab Results en het gedeelte van de gegevensset zien dat kruist met uw zoekcriteria. Klik op de knop Download Options. U zult op dit punt op de site in moeten loggen. U kunt een gratis account maken als u er nog geen heeft.

../_images/3128.png

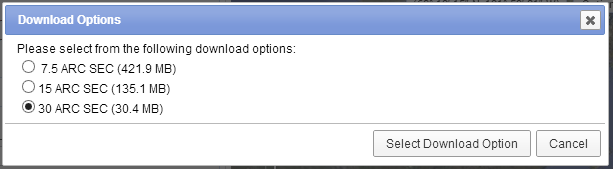

  1. Selecteer de optie 30 ARC SEC en klik op Select Download Option.

../_images/479.png

U zult nu een bestand hebben dat is genaamd GMTED2010N10E060_300.zip. Hoogtegegevens worden gedistribueerd in verschillende rasterindelingen, zoals ASC, BIL, GeoTiff etc. QGIS ondersteunt een grote variëteit aan rasterindelingen <http://www.gdal.org/formats_list.html>`_ via de bibliotheek GDAL. De gegevens GMTED komen als GeoTiff-bestanden die zijn opgenomen in dit zip-archief.

Gemakshalve kunt u een kopie van de gegevens direct downloaden vanaf de koppeling hieronder.

GMTED2010N10E060_300.zip

Gegevensbron [GMTED2010]

Procedure

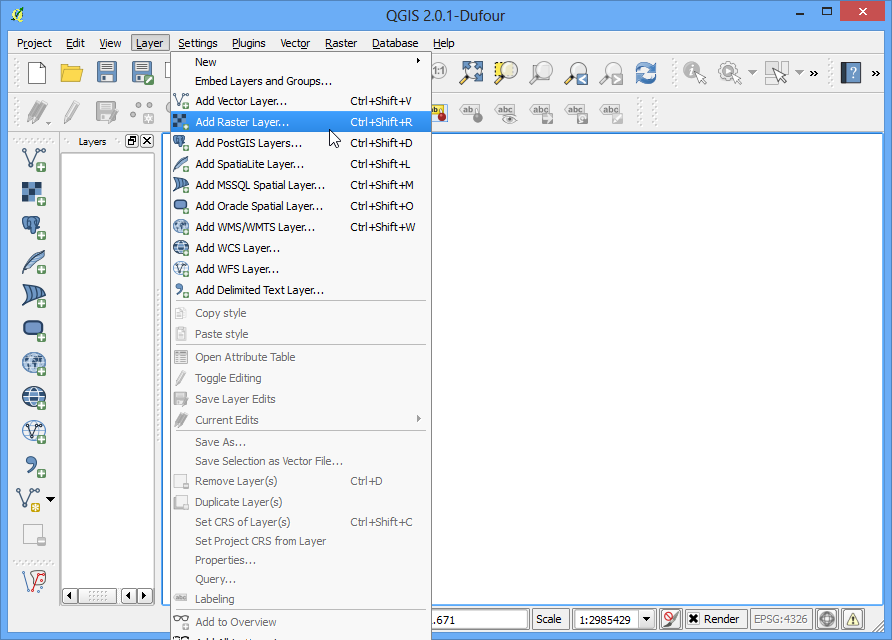

  1. Open Kaartlagen ‣ Laag toevoegen ‣ Rasterlaag toevoegen en blader naar het gedownloade zip-bestand.

../_images/573.png

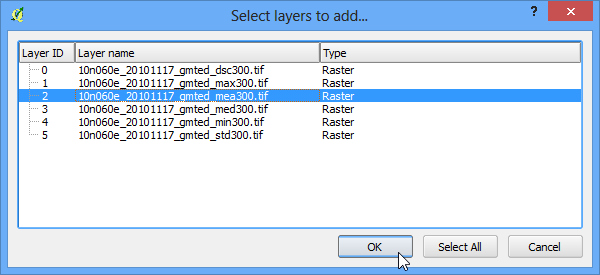

  1. Er zijn vele verschillende bestanden gegenereerd vanuit verschillende algoritmen. Voor deze handleiding zullen we het bestand gebruiken dat is genaamd 10n060e_20101117_gmted_mea300.tif.

../_images/670.png

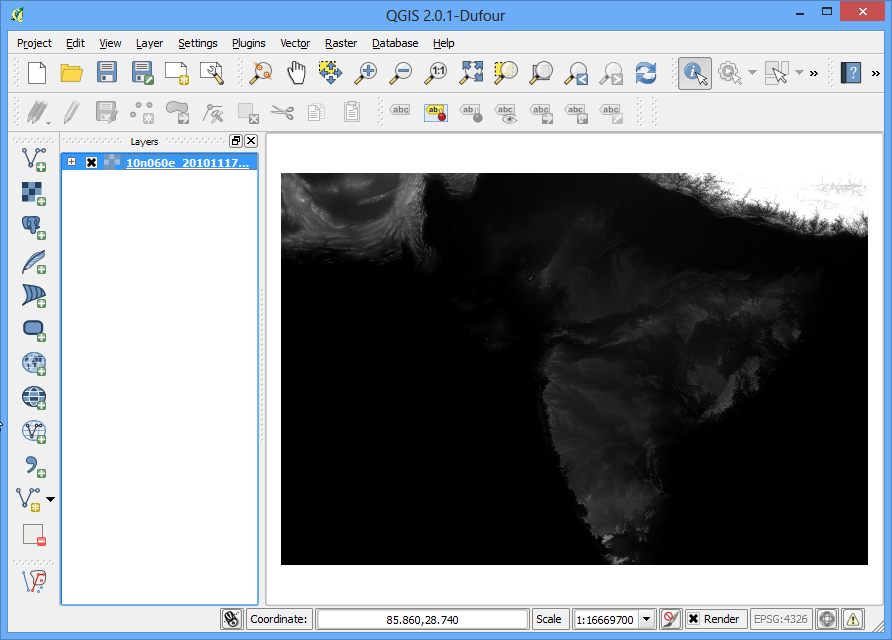

  1. U zult de terreingegevens zien worden gerenderd in het kaartvenster van QGIS. Elke pixel in het raster van het terrein staat voor de gemiddelde hoogte in meters op die locatie. De donkere pixels vertegenwoordigen gebieden met lage hoogte en lichtere pixels vertegenwoordigen gebieden van grote hoogte.

../_images/769.png

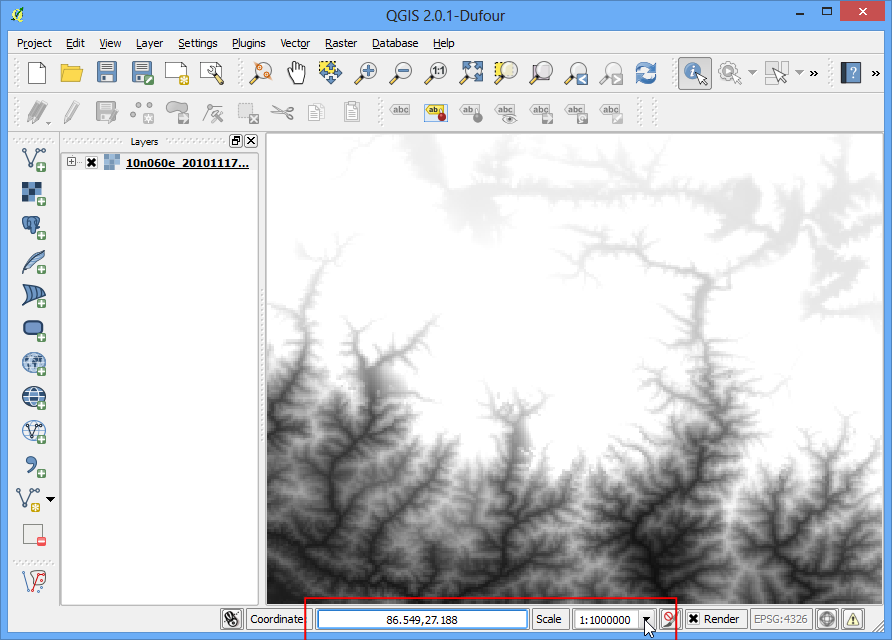

  1. Laten we ons interessegebied eens opzoeken. Van Wikipedia, leren we dat de coördinaten vo ons interessegebied - Mt. Everest - is gesitueerd op de coördinaten 27.9881° N, 86.9253° E. Onthoud dat QGIS de coördinaten gebruikt in de indeling (X,Y) , dus u moet de coördinaten gebruiken als (Longitude, Latitude). Plak deze 86.9253,27.9881 onder in het venster van QGIS waar staat Coördinaat en druk op Enter. De weergave zal worden gecentreerd op dit coördinaat. Voer 1:1000000 in in het veld Schaal en druk op Enter om in te zoomen. U zult zien dat de weergave zoomt naar het gebied rondom de Himalaya.

../_images/867.png

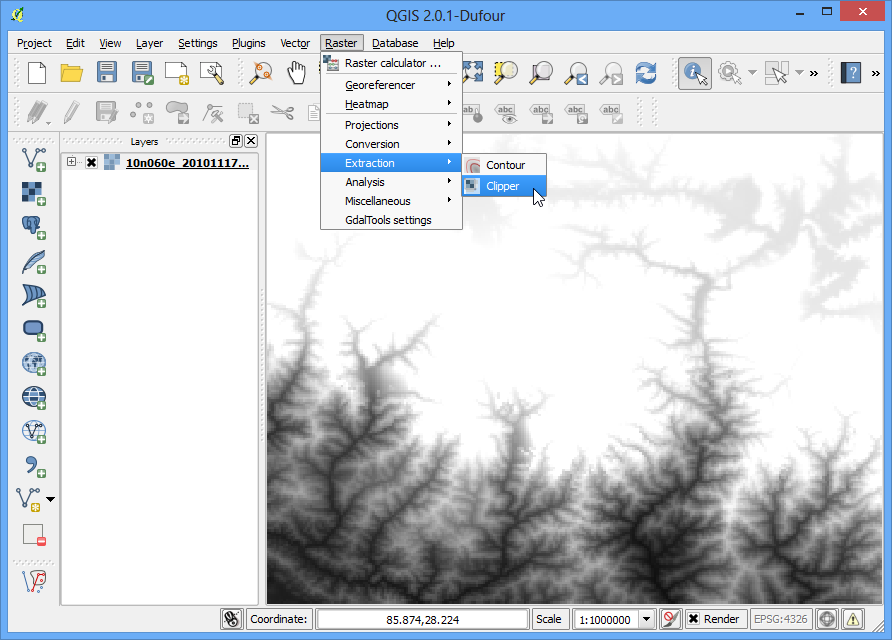

  1. We zullen nu het raster bijsnijden tot dit interessegebied. Selecteer het gereedschap Clipper uit Raster ‣ Extractie ‣ Clipper.

Notitie

Het menu Raster in QGIS komt uit een bronplug-in, genaamd GdalTools. Indien u het menu Raster niet ziet, schakel dan de plug-in GdalTools in via Plug-ins ‣ Plug-ins beheren en installeren ‣ Geïnstalleerd. Zie Plug-ins gebruiken voor meer details.

../_images/966.png

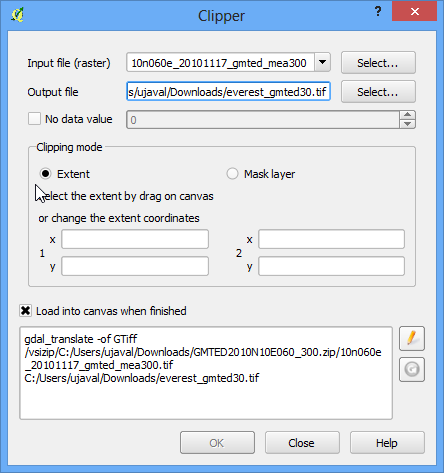

  1. In het venster Clipper, noem uw uitvoerbestand everest_gmted30.tif. Selecteer de Clipping modus als Bereik.

../_images/1074.png

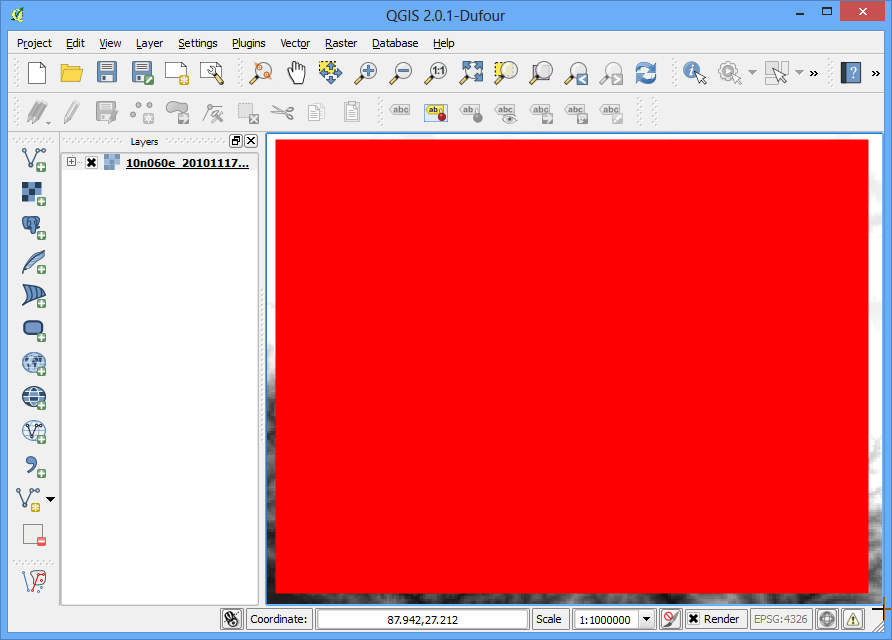

  1. Houdt het venster Clipper open en schakel naar het hoofdvenster van QGIS. Houd uw linker muisknop ingedrukt en teken een rechthoek die het gehele kaartvenster bedekt.

../_images/11112.png
  1. Terug in het venster Clipper zult u zien dat de coördinaten automatisch zijn gevuld, vanuit uw selectie. Zorg er voor dat de optie Na afloop in kaartvenster laden is geselecteerd en klik op OK.

../_images/1278.png

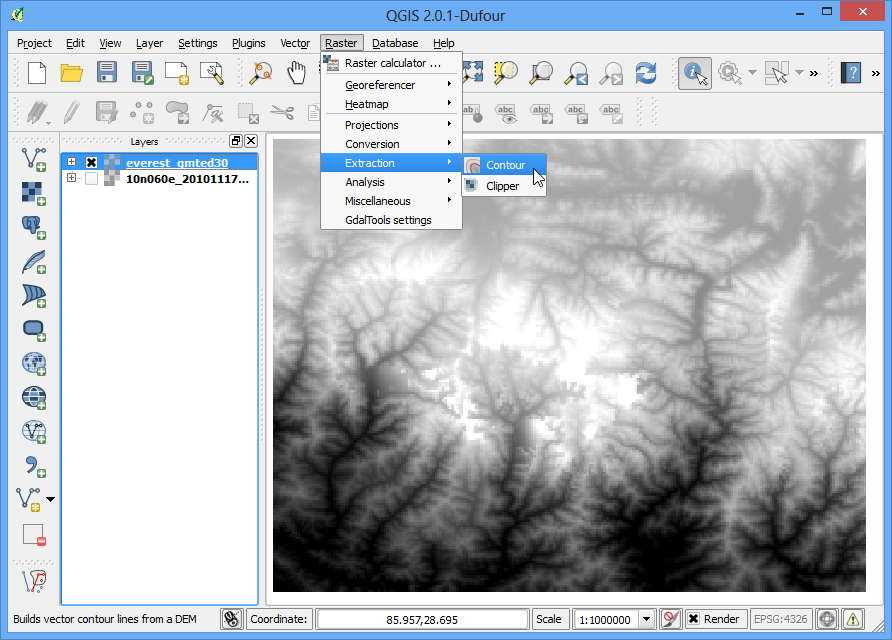

  1. Als dit proces is voltooid ziet u de nieuwe laag zijn geladen in QGIS. Deze laag bedekt alleen het gebied rondom Mount Everest. Nu zijn we klaar om contouren te genereren. Selecteer het gereedschap Contour via Raster ‣ Extractie ‣ Contour.

../_images/1371.png

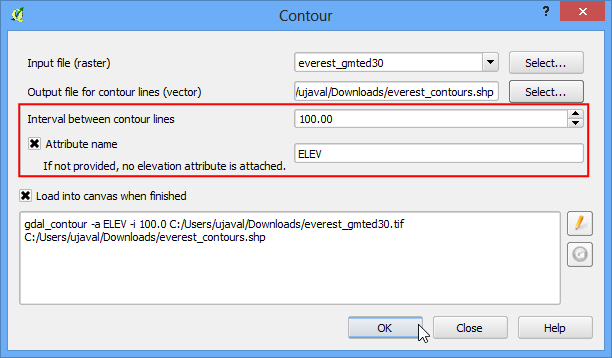

  1. Selecteer, in het dialoogvenster Contour, everest_gmted30 als het Invoer bestand (raster). Noem het Uitvoerbestand voor contourlijnen (vector) everest_countours.shp. We zullen contourlijnen genereren met ene interval van 100m, voer dus 100 in als de Interval voor contourlijnen. Selecteer ook de optie Attribuutnaam zodat de waarde voor de hoogte zal worden opgenomen als attribuut van elke contourlijn. Klik op OK.

../_images/1468.png

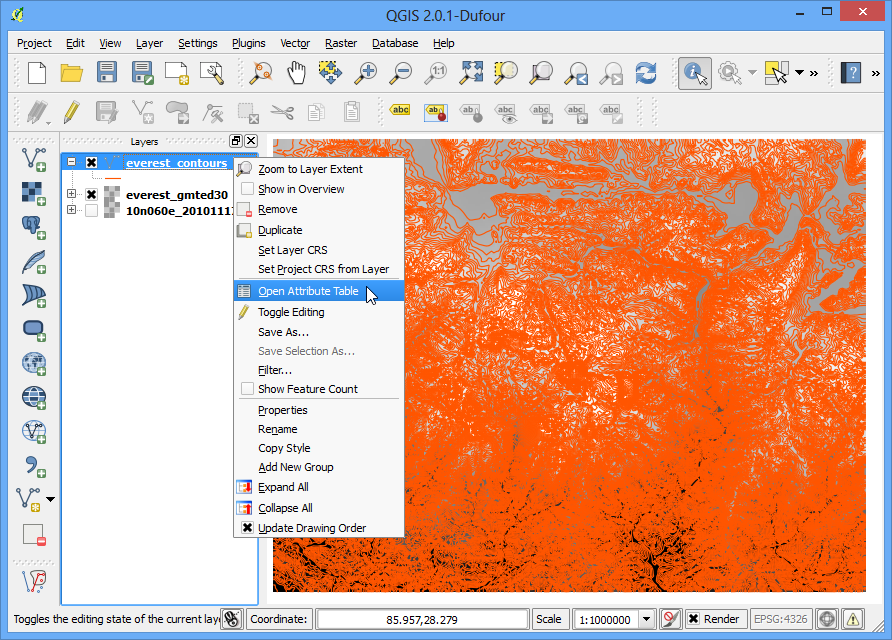

  1. Als de verwerking is voltooid zult u de contourlijnen zien geladen in het kaartvenster. Elke lijn op deze laag vertegenwoordigt een bepaalde hoogte. Alle punten langs een contourlijn in het onderliggende raster zou op dezelfde hoogte liggen. Hoe dichter de lijnen bij elkaar liggen, des te steiler de helling. Laten we de contouren iets meer inspecteren. Klik met rechts op de laag met contouren en kies Open attributentabel.

../_images/1563.png

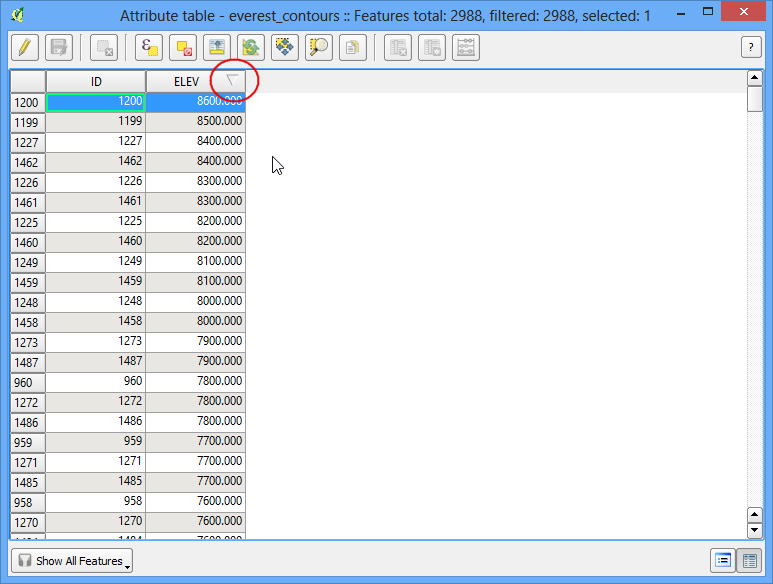

  1. U zult zien dat elk lijnobject een attribuut heeft genaamd ELEV. Dat is de hoogte in meters die elke lijn vertegenwoordigt. Klik een aantal malen op de kolomkop om de waarden in aflopende volgorde te sorteren. Hier zult u de lijn vinden die de grootste hoogte in onze gegevens vertegenwoordigt, d.i. Mount Everest.

../_images/1660.png

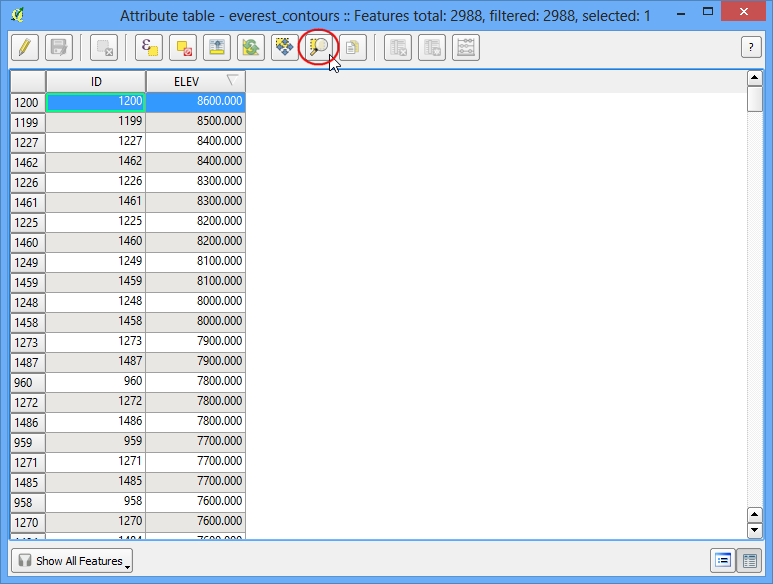

  1. Selecteer de bovenste rij en klik op de knop Zoom naar de geselecteerde rijen.

../_images/1756.png

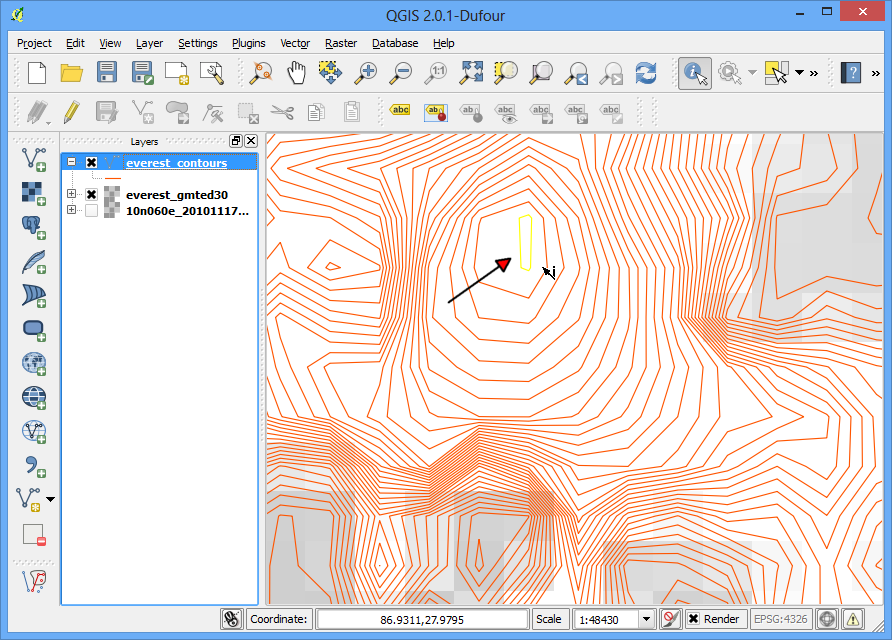

  1. Schakel naar het hoofdvenster van QGIS. U zult de geselecteerde contour zien, geaccentueerd in geel. Dat is het gebied van de grootste hoogte in onze gegevensset.

../_images/1853.png

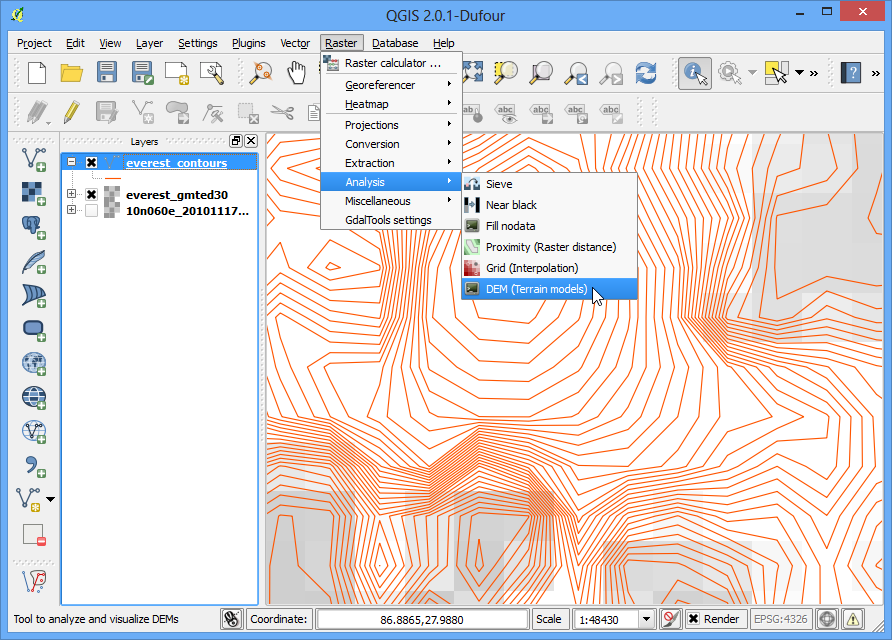

  1. Laten we nu een kaart met heuvels met schaduw maken voor het raster. Selecteer Raster ‣ Analyse ‣ DEM (Hoogtemodellen).

../_images/1945.png

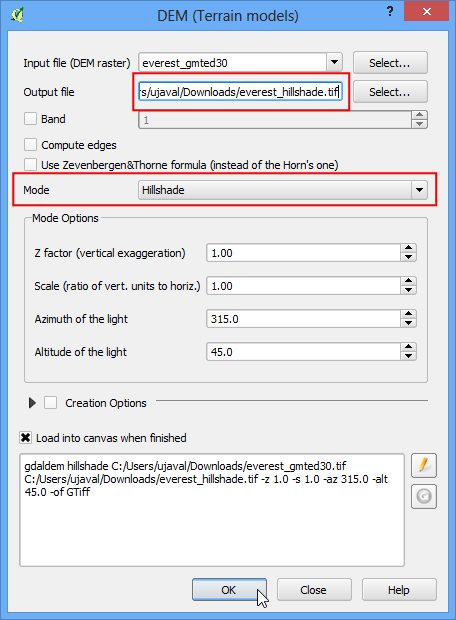

  1. Kies, in het dialoogvenster DEM (Hoogtemodellen), everest_gmted30 als het Invoer bestand 9 DEM raster). Noem het Uitvoerbestand everest_hillshade.tif. Kies Hillshade als de Modus. Laat alle andere opties zoals ze zijn. Zorg er voor dat de optie Na afloop in kaartvenster laden is geselecteerd en klik op OK.

../_images/2040.png

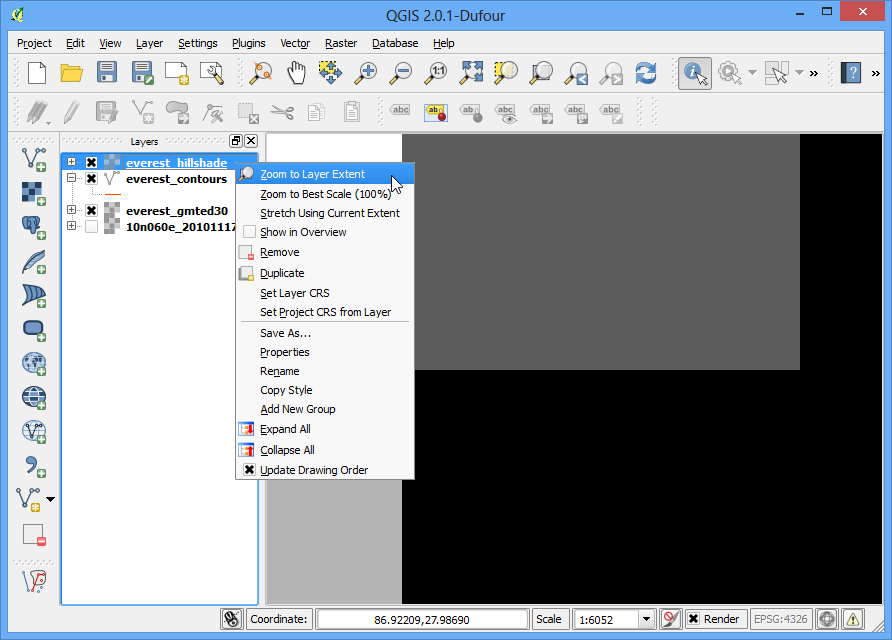

  1. Als het proces is voltooid zult u nog een ander raster zien geladen in het QGIS kaartvenster. Omdat u misschien bent ingezoomd op de regio nabij de Mount Everest, klik met rechts op de laag everest_hillshade en kies Op kaartlaag inzoomen.

../_images/2186.png

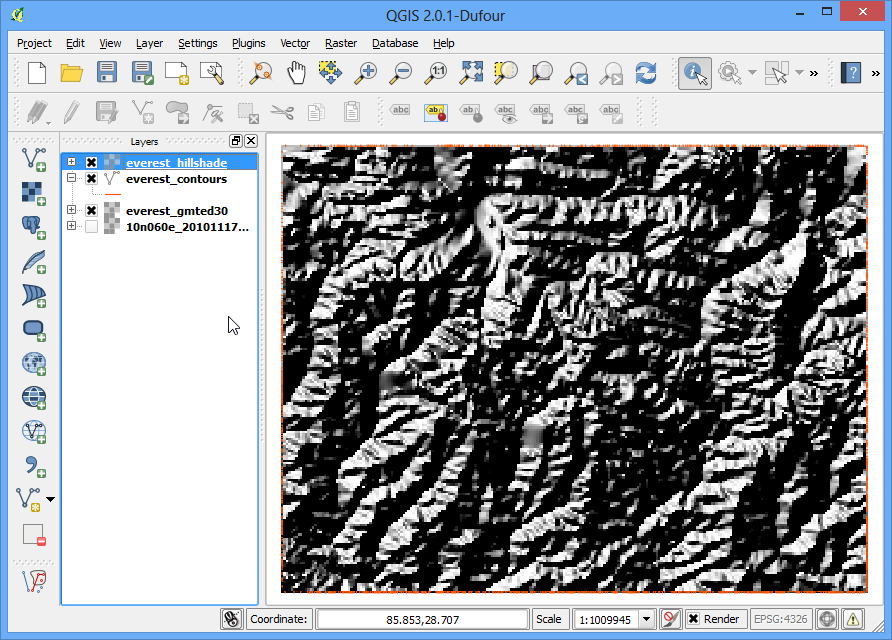

  1. Nu zult u het volledige bereik zien van het raster met de heuvels met schaduw.

../_images/2239.png

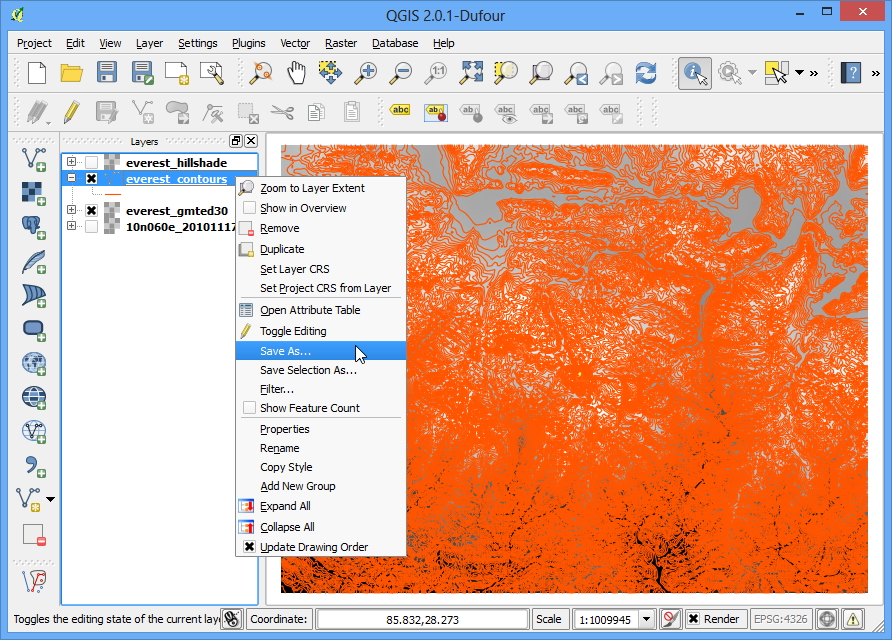

  1. U kunt ook uw contourenlaag visualiseren en uw analyse verifiëren door de contourenlaag te exporteren als KML en dat te bekijken in Google Earth. Klik met rechts op de contourenlaag, selecteer Opslaan als...

../_images/2335.png

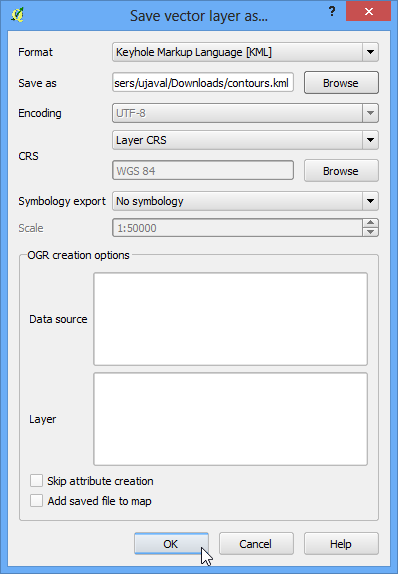

  1. Selecteer Keyhole Markup Language [KML] als het Formaat. Noem uw uitvoer contours.kml en klik op OK.

../_images/2434.png

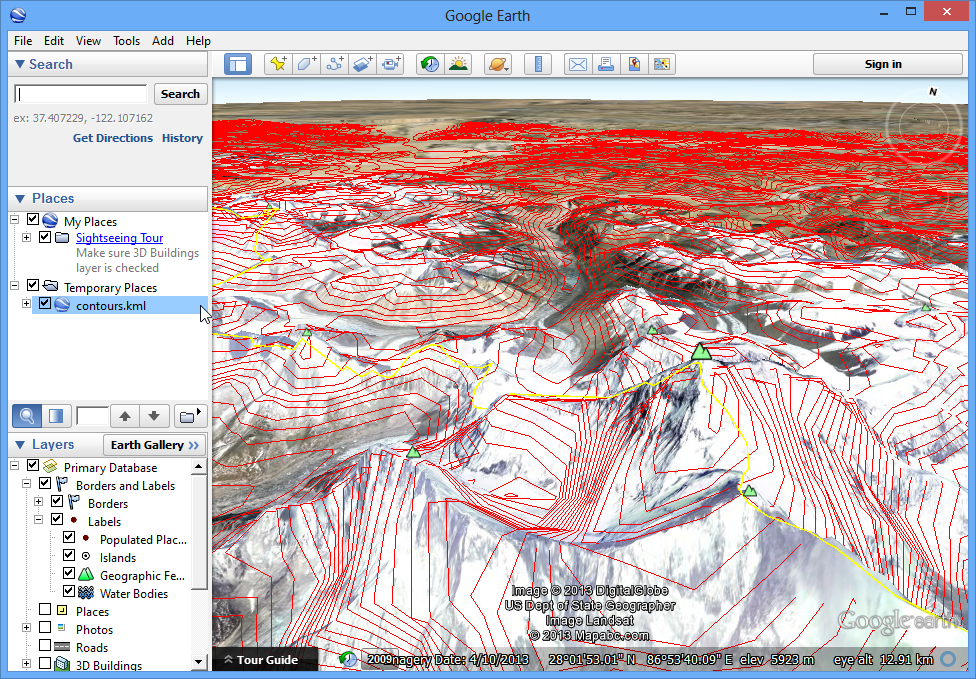

  1. Blader naar het uitvoerbestand op uw schijf en dubbelklik erop om het te openen in Google Earth.

../_images/2531.png
