Lengten van lijnen en statistieken berekenen (QGIS3)

QGIS heeft ingebouwde functies om verschillende eigenschappen te berekenen, gebaseerd op de geometrie van het object - zoals lengte, gebied, omtrek etc. Deze handleiding zal weergeven hoe Attributen voor geometrie toevoegen gebruikt kan worden om een kolom toe te voegen met een waarde die de lengte van elk object vertegenwoordigt.

Overzicht van de taak

Gegeven een polyline-laag van spoorwegen in Noord Amerika zullen we proberen de totale lengte te bepalen van spoorwegen in de Verenigde Staten.

Andere vaardigheden die u zult leren

  • Uitdrukkingen gebruiken om objecten te selecteren.

  • Het paneel Statistieken gebruiken om statistieken op kolommen te berekenen en weer te geven.

De gegevens ophalen

Natural Earth heeft een gegevensset voor spoorwegen in het publieke domein.

Download het North America supplement zip-bestand vanaf het portaal.

Voor het gemak kunt u direct een kopie van de gegevensset downloaden vanaf de link hieronder:

ne_10m_railroads_north_america..zip

Gegevensbron [NATURALEARTH]

Procedure

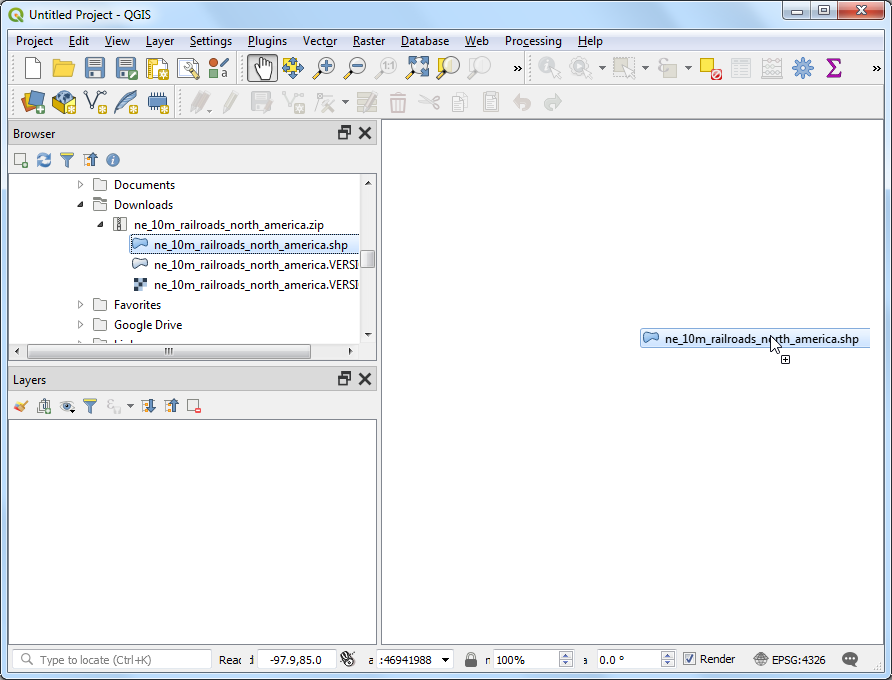

  1. Zoek in de QGIS Browser naar het bestand ne_10m_railroads_north_america.zip en vergroot het. Sleep het bestand ne_10m_railroads_north_america.shp naar het kaartvenster.

../../_images/130.png

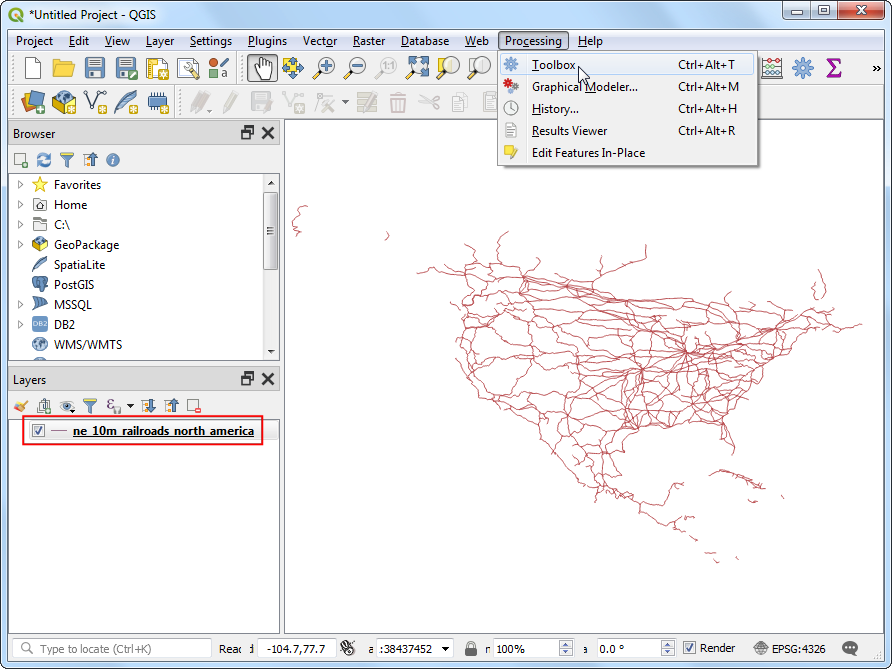

  1. U zult een nieuwe laag ne_10m_railroads_north_america zien geladen in het paneel Lagen. U zult zien dat de laag lijnen heeft die de spoorwegen voor geheel Noord-Amerika weergeven. Laten we nu de lengte van elk object lijn eens berekenen. Ga naar Processing ‣ Toolbox.

../../_images/220.png

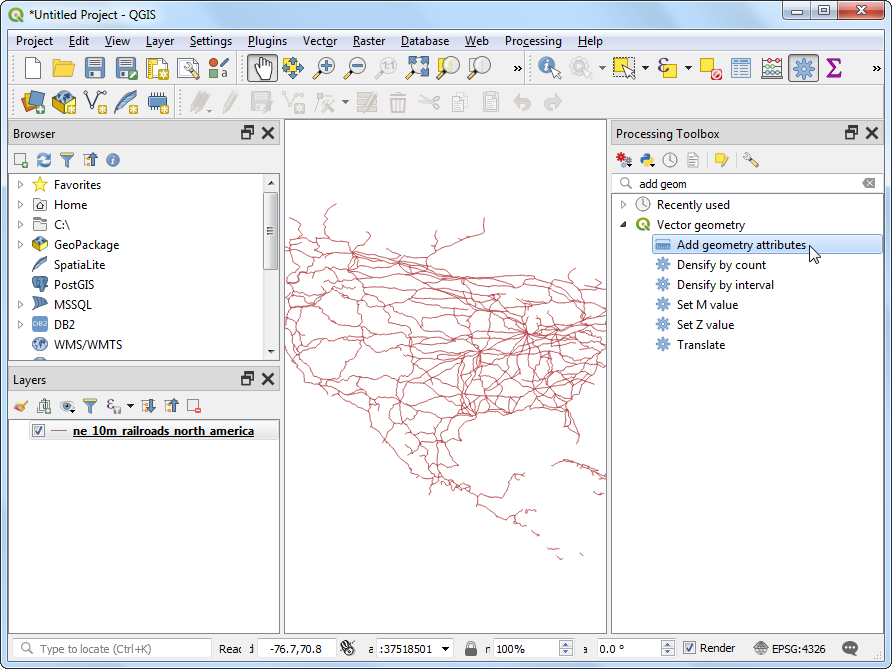

  1. Zoek en lokaliseer het algoritme Vector geometrie ‣ Attributen voor geometrie toevoegen. Dubbelklik erop om het te openen.

../../_images/318.png

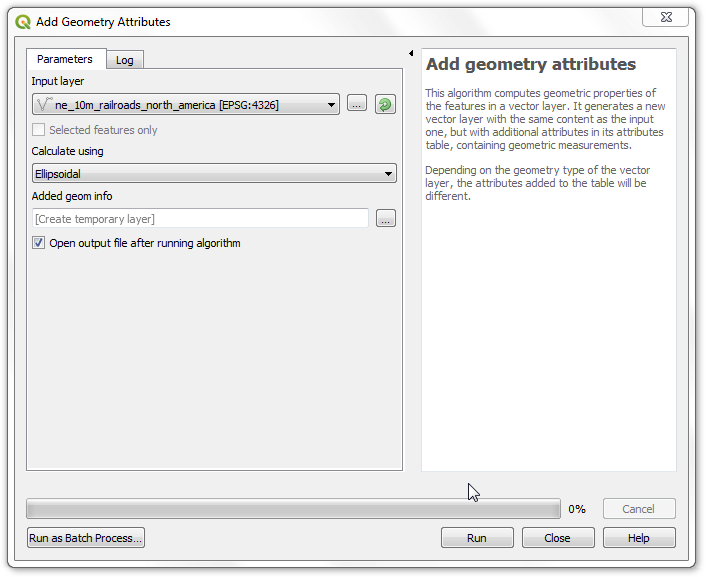

  1. Selecteer, in het dialoogvenster Attributen voor geometrie toevoegen, ne_10m_railroads_north_america als de Invoerlaag. Het Coördinaten ReferentieSysteem (CRS) voor de invoerlaag is EPSG:4326 WGS84. Dit is een Geografisch CRS met Latitude en Longitude als c:oördinaten, WGS84 als ellipsoïde en graden als eenheden. Omdat latitude en longitude geen standaard lengte hebben kunt u geen afstanden of gebieden nauwkeurig meten met behulp van planaire functies voor geometrie Gelukkig verschaft QGIS een betere manier om afstanden te berekenen met ellipsoïdische geometrie, wat de meest nauwkeurige methode is voor lagen die grote gebieden overspannen zoals dit Sel;ecteer Ellipsoïdisch als de optie voor Bereken met. Klik op Uitvoeren. Klik op Close als het proces is voltooid.

../../_images/47.png

Notitie

If your input layer is in a Projected CRS, you may choose Layer CRS option for calculation. Local or Regional projected coordinate systems are designed to minimize distortions over their region of interest, and thus are more accurate for such computation. Ellipsoidal is preferred for layers in a Geographic CRS (i.e. Lat/Lon). The default unit for ellipsoidal length calculation is **Meters* and can be changed by going to Project ‣ Properties ‣ General.

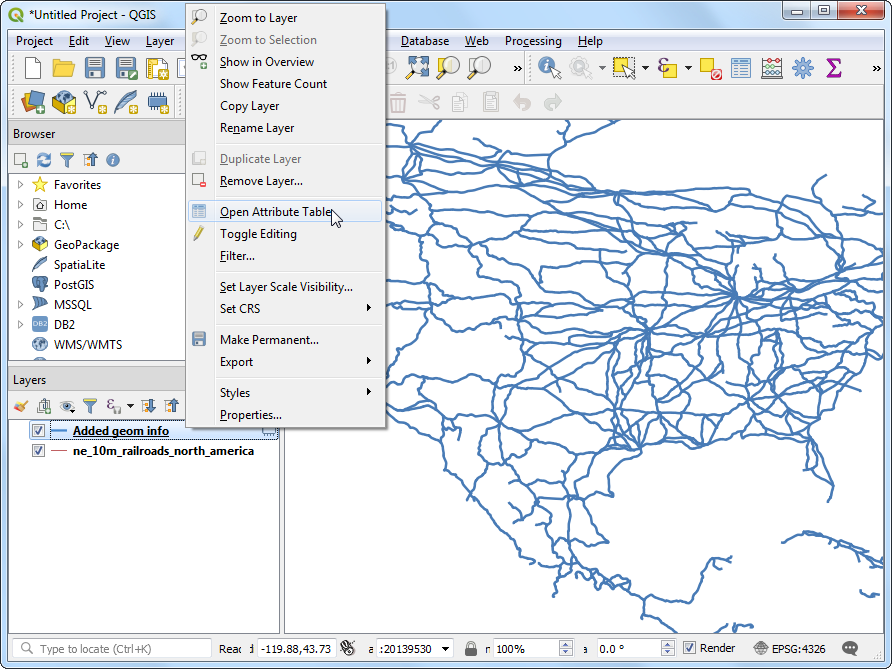

  1. U zult een nieuwe laag Geom-info toegevoegd zien geladen in het paneel Lagen. Dit is een kopie van de invoerlaag met een nieuw toegevoegde kolom voor de afstand. Klik met rechts op de laag Geom-info toegevoegd en selecteer Attributentabel openen.

../../_images/57.png

Notitie

Het gereedschap Attributen voor geometrie toevoegen voegt verschillende soorten attributen toe, afhankelijk van het fiet of de invoerlaag een punten-, lijnen- of polygonenlaag is. Bekijk de documentatie van QGIS voor meer details.

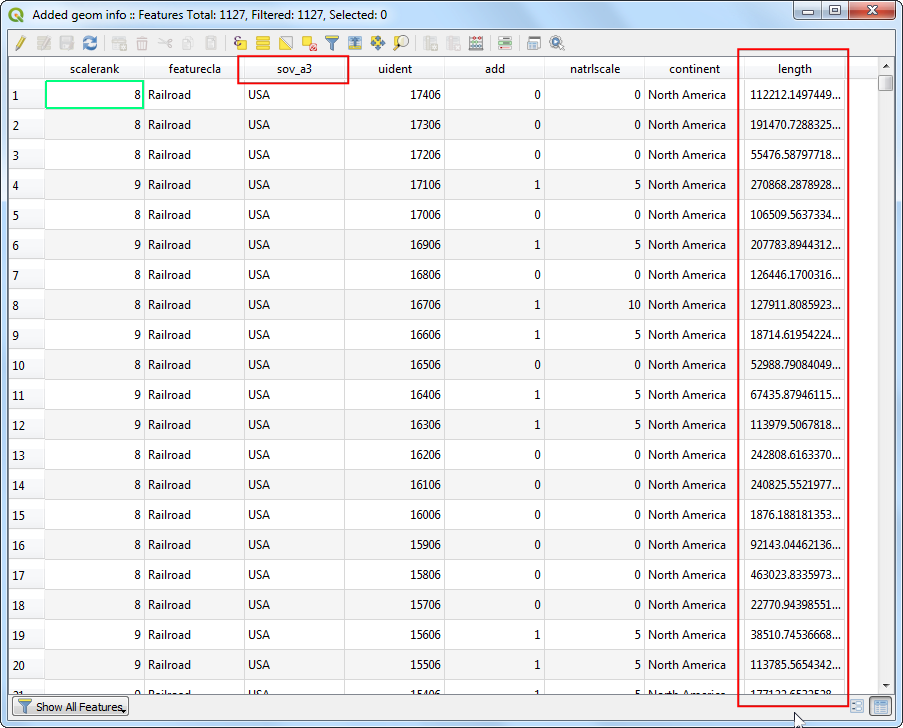

  1. In the Attribute Table, you will see a new column called length. This contains the length of each line feature in meters. Also note that the sov_a3 attribute which contains the country code for each feature. Close the Attribute Table window.

../../_images/67.png

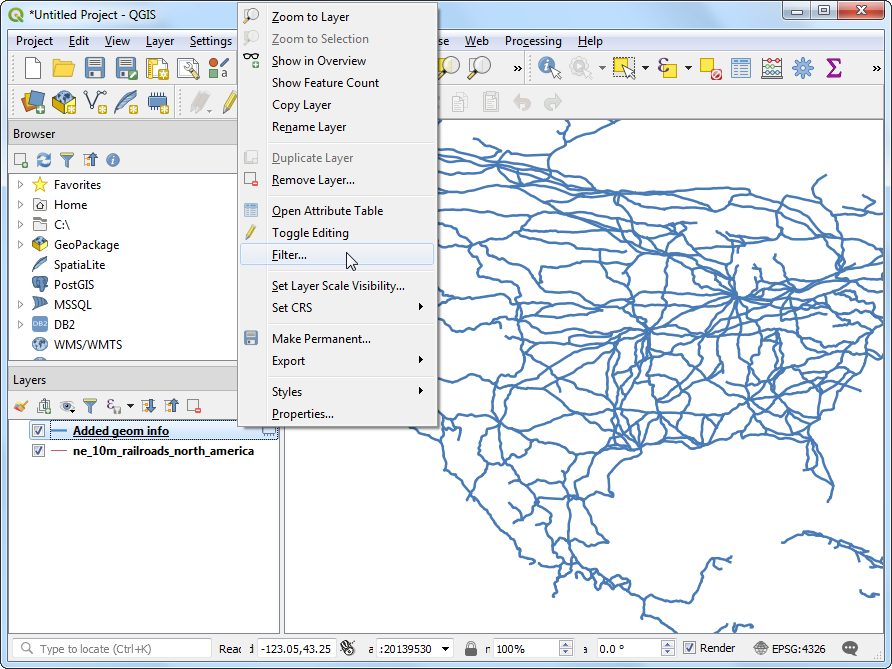

  1. Nu we de totale lengte van individuele lijnsegmenten van de spoorwegen hebben kunnen we ze bij elkaar optellen om de totale lengte van de spoorwegen te krijgen. Maar zoals de opdracht van het probleem al vermeldde moeten we de totale lengte van de spoorwegen in de Verenigde Staten hebben, we moeten dus alleen segmenten gebruiken die binnen de Verenigde Staten liggen. We kunnen de landcode in de kolom sov_a3 gebruiken om de laag te filteren. Klik met rechts op de laag Geom-info toegevoegd en selecteer Filteren.

../../_images/77.png

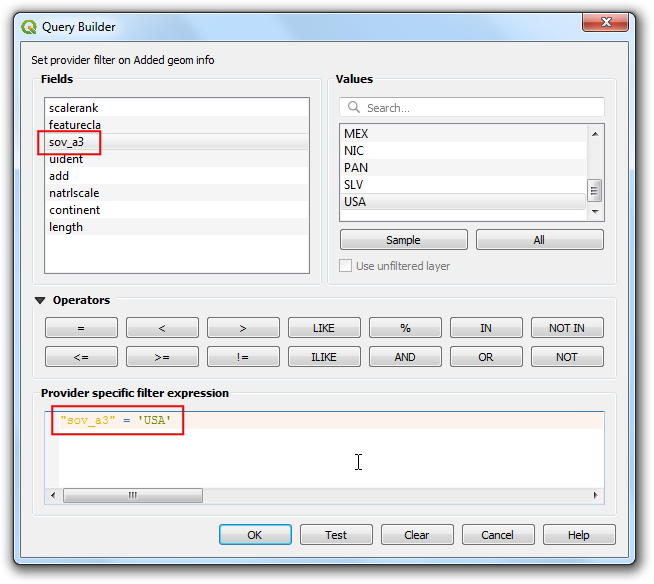

  1. Voer, in het dialoogvenster Querybouwer, de volgende expressie in en klik op OK.

"sov_a3" = 'USA'
../../_images/87.png

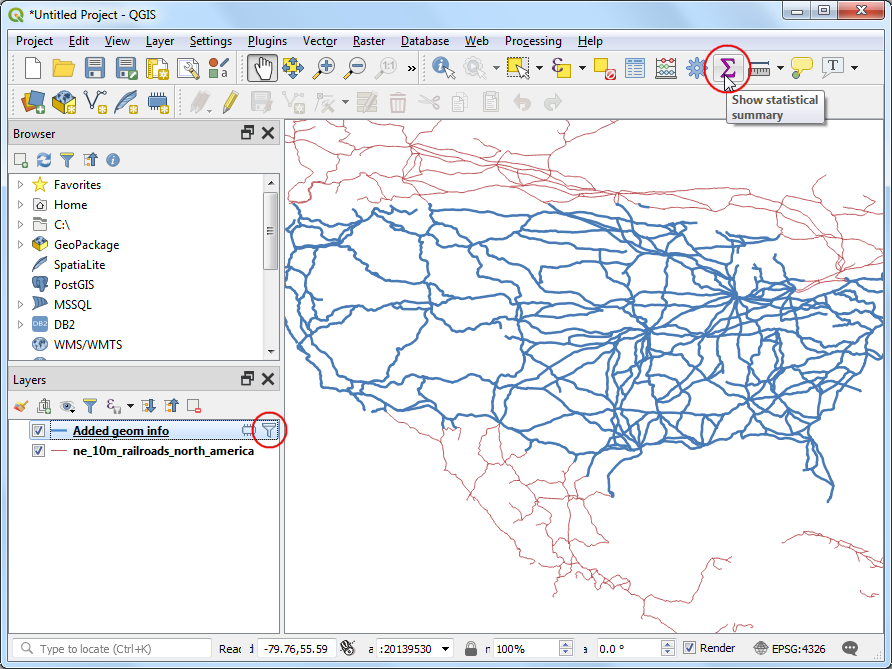

  1. U zult een pictogram Filter zien verschijnen naast de laag Geom-info toegevoegd in het paneel Lagen dat aangeeft dat op de laag een filter is toegepast. U kunt ook visueel bevestigen dat de laag nu lijnsegmenten bevat alleen voor de Verenigde Staten. Nu zijn we klaar om de som te berekenen. Klik op de knop Statistisch overzicht weergeven op de werkbalk Attributen.

../../_images/97.png

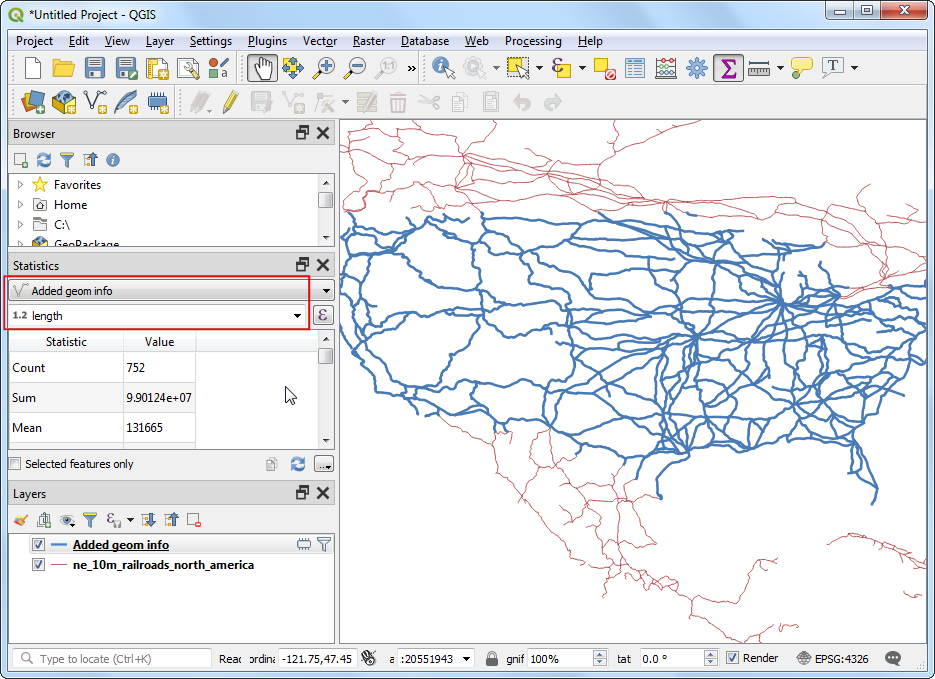

  1. Een nieuw paneel Statisteken zal openen. Selecteer de laag Geom-info toegevoegd en de kolom length.

../../_images/1010.png

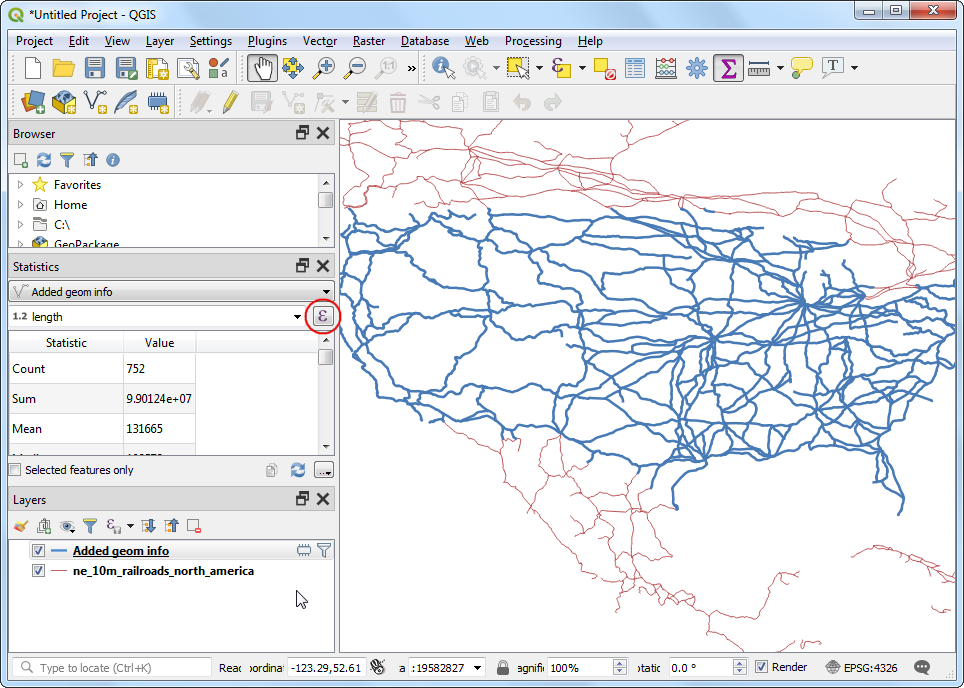

  1. U zult verschillende statistieken zien weergegeven in het paneel. De eenheid van de statistieken is hetzelfde als de eenheden van de kolom length - meters. Laten we de berekening wijzigen door in plaats daarvan kilometers te gebruiken. Klik op het pictograme Expressie naast het keuzemenu voor de velden in het paneel Statistieken.

../../_images/1113.png

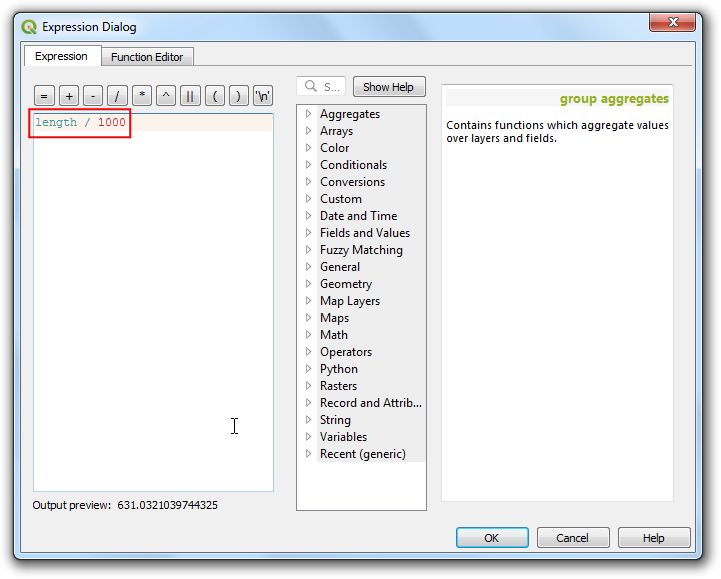

  1. Voer de volgende expressie in in het dialoogvenster Expressie die de lengte naar kilometers converteert.

length / 1000
../../_images/1211.png

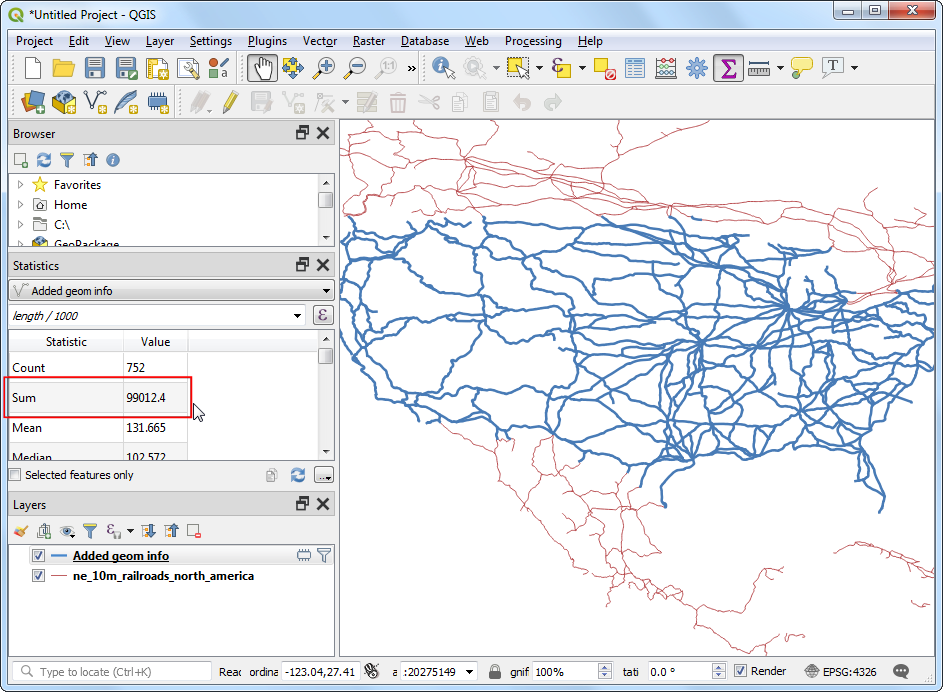

  1. De waarde Som die wordt weergegeven is de totale lengte van spoorwegen in de Verenigde Staten.

../../_images/139.png
