Basis opmaken van vectoren (QGIS3)

Men moet de gegevens voor GIS opmaken en ze in een vorm presenteren die visueel informatief is om een kaart te maken. Er zijn een groot aantal opties binnen QGIS beschikbaar om verschillende typen symbologie toe te passen op de onderliggende gegevens. In deze handleiding zullen we een tekstbestand nemen en verschillende technieken voor het visualiseren van de gegevens toepassen om ruimtelijke patronen in de gegevens te accentueren.

Overzicht van de taak

We zullen een CSV-bestand gebruiken dat de locatie bevat van alle elektriciteitscentrales in de wereld en een visualisatie maken die de verdeling van herbruikbare en niet-herbruikbare brandstoffen, die in deze elektriciteitscentrales worden gebruikt, weergeeft.

Andere vaardigheden die u zult leren

  • Expressies gebruiken om meerdere waarden voor attributen te groeperen naar één enkele categorie

De gegevens ophalen

World Resources Institute heeft een uitgebreide, open source database van elektriciteitscentrales over de gehele wereld samengesteld, die 30000 centrales bevat. Download de The Global Power Plant Database vanaf het WRI Open Data Portal.

Natural Earth heeft verscheidene globale vectorlagen. Download de 10m Physical Vectors - Land die polygonen voor landen bevat.

Voor het gemak kunt u direct een kopie downloaden van bovenstaande lagen vanaf de links hieronder:

globalpowerplantdatabasev120.zip

ne_10m_land.zip

Gegevensbron [WRI] [NATURALEARTH]

Procedure

  1. Pak beide gegevenssets uit in een map op uw computer. Zoek, in het paneel QGIS Browser, de map op waar u uw gegevens hebt geplaatst. Vergroot de map ne_10m_land en selecteer de laag ne_10m_land.shp layer. Sleep de laag naar het kaartvenster.

../../_images/114.png

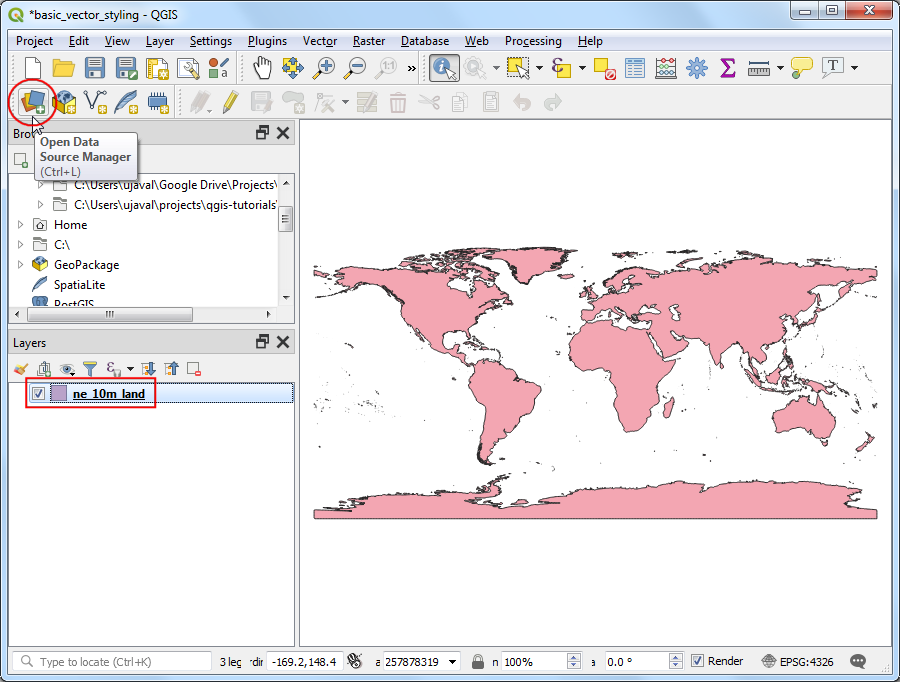

  1. U zult ene nieuwe laag ne_10m_land zien toegevoegd aan het paneel Lagen. De database met de elektriciteitscentrales in de wereld wordt verschaft als een CSV-bestand, dus we zullen het dienen te importeren. Klik op de knop Databronnen beheren openen op de werkbalk Databronnen. U kunt ook de sneltoets Ctrl + L gebruiken.

../../_images/213.png

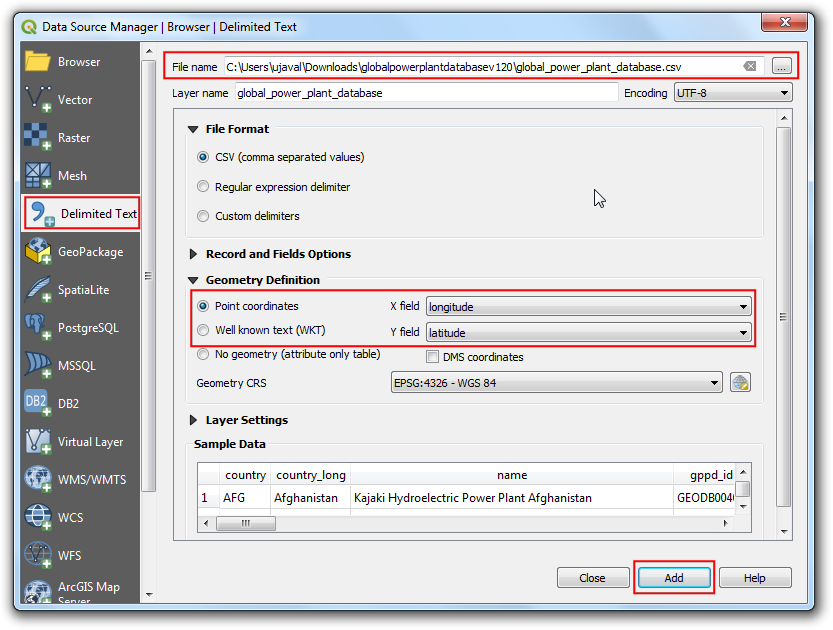

  1. Schakel, in het venster Databronnen beheren, naar de tab Tekenbgescheiden tekst. Klik op de knop naast Bestandsnaam en blader naar de map waar u het bestand globalpowerplantdatabasev120.zip hebt geplaatst. Selecteer global_power_plant_database.csv. QGIS zal automatisch het scheidingsteken en velden met geometrie detecteren. Laat het Geometrie CRS op de standaard waarde EPSG:4326 - WGS84 staan. Klik op Toevoegen, gevolgd door Close.

../../_images/312.png

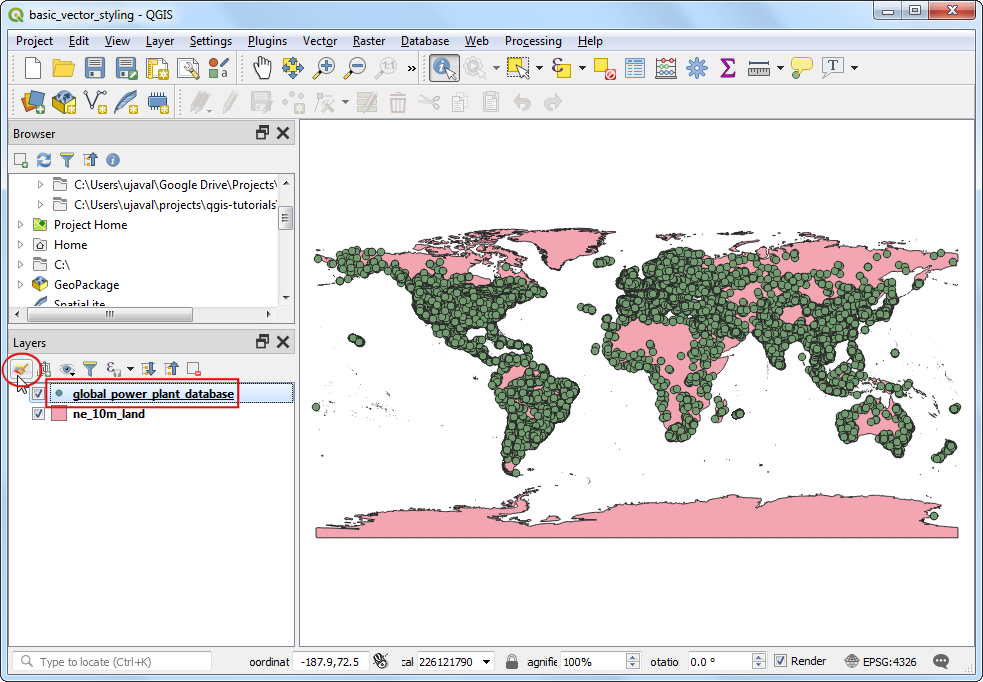

  1. Een nieuwe laag global_power_plant_database zal zijn toegevoegd aan het paneel Lagen en u zult de punten zien die elektriciteitscentrales weergeven in het kaartvenster. Nu zijn we klaar om beide lagen op te maken. Klik op de knop Paneel Laag opmaken openen boven in het paneel Lagen.

../../_images/44.png

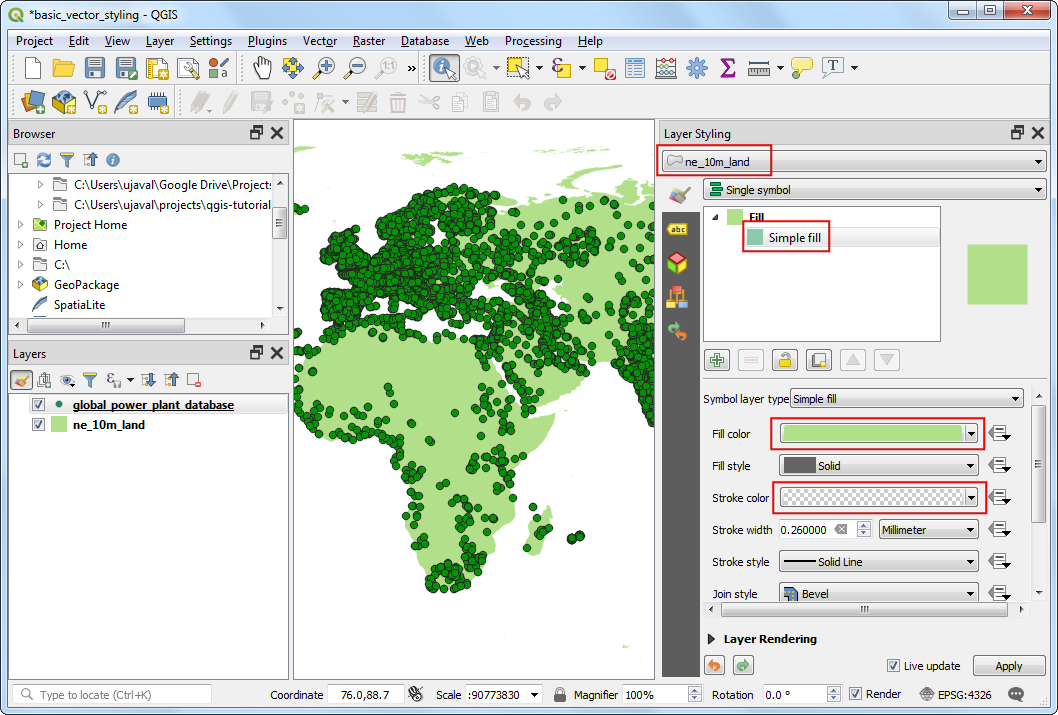

  1. Het paneel Laag opmaken zal openen aan de rechterzijde. Selecteer eerst de laag ne_10m_land. Dit zal onze basislaag zijn dus we kunnen de opmaak minimalistisch laten zodat hij niet afleidt. Klik op Standaard vulling en scroll naar beneden. Selecteer een Vulkleur naar uw wens. Klik op de keuzelijst naast Lijnkleur en selecteer Transparante lijn. Dit zal de omtrek van de landpolygonen op transparant instellen. U zult het resultaat van uw selectie direct toegepast op de laag.

../../_images/54.png

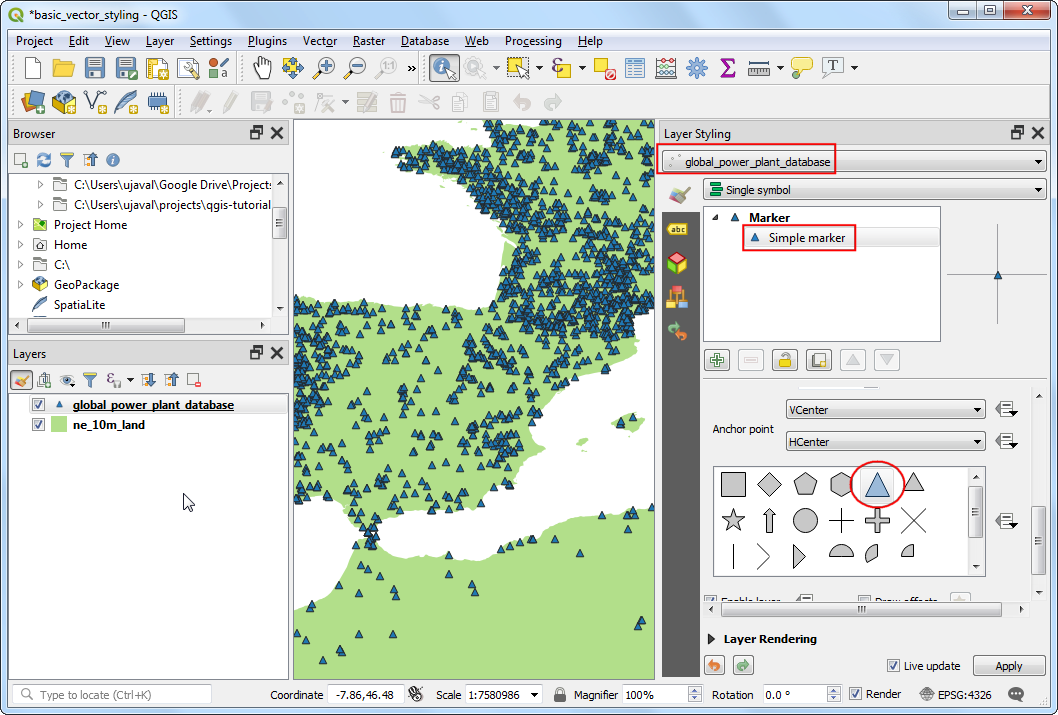

  1. Selecteer vervolgens de laag global_power_plant_database. Klik op Standaard symbool en scroll naar beneden. Kies een driehoekige markering.

../../_images/64.png

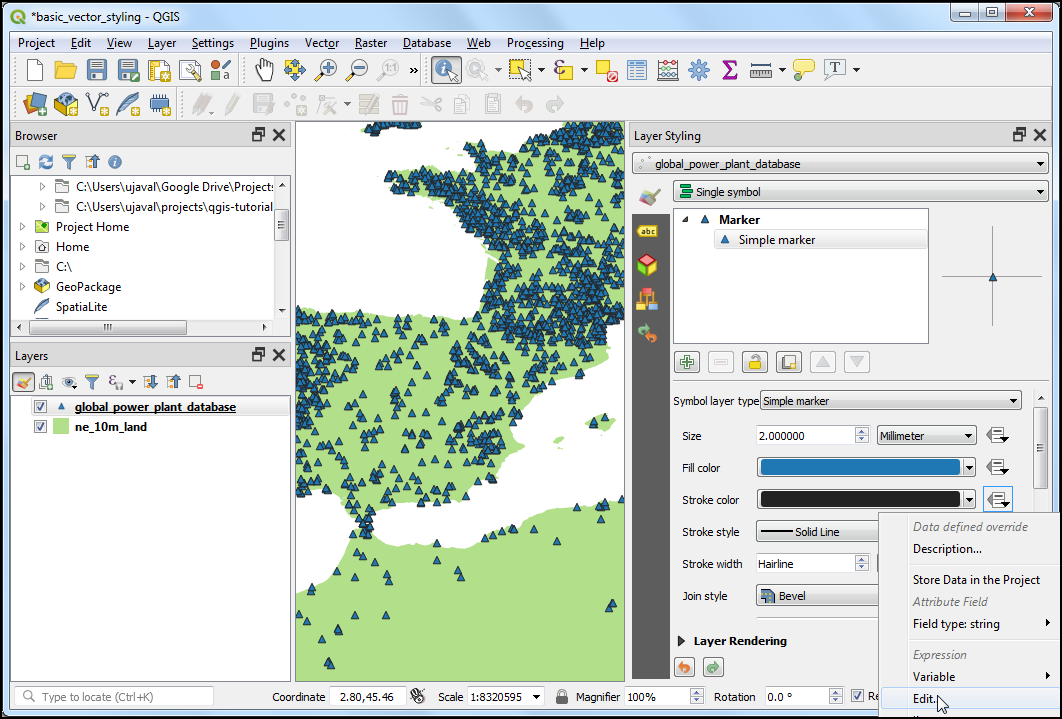

  1. Scroll naar boven en selecteer een Vulkleur naar uw wens. Een nuttige cartografische techniek is om een enigszins donkere versie te kiezen van de vulkleur als de Lijnkleur. In plaats van die handmatig te kiezen, verschaft QGIS een expressie om dit meer precies te beheren. Klik op de knop Data-bepaalde ‘override’ en kies Bewerken.

../../_images/74.png

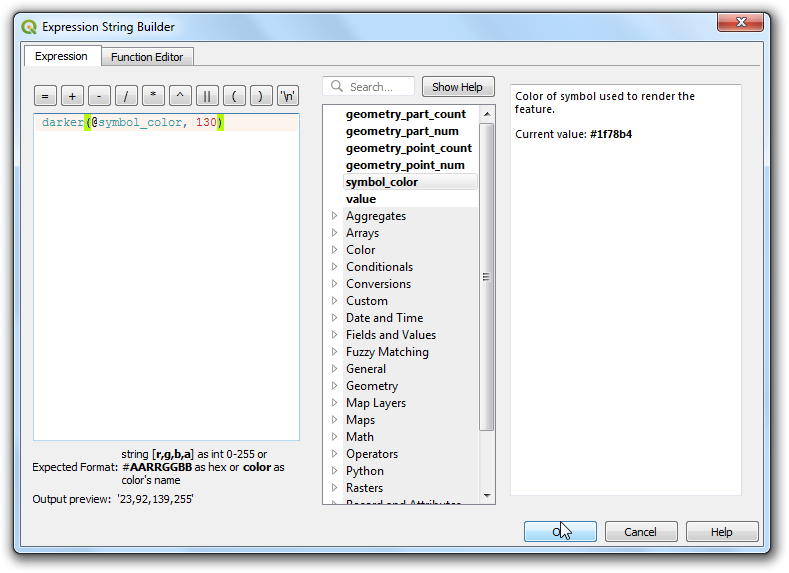

  1. Voer de volgende expressie in om de kleur 30% donkerder in te stellen dan de vulkleur en klik op OK.

darker(@symbol_color, 130)
../../_images/84.png

Notitie

Onthoud dat deze expressie onafhankelijk is van de door u gekozen vulkleur. U zult zien dat dit immens nuttig is in de volgende stappen waar het automatisch de randkleur instelt, gebaseerd op de verschafte vulkleur.

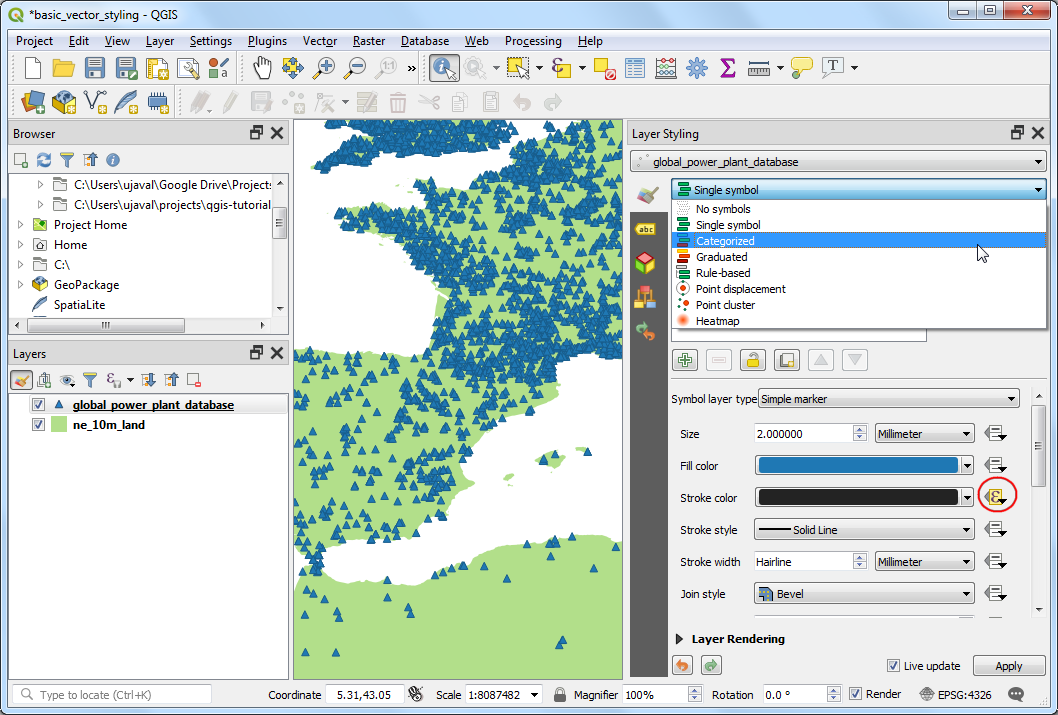

  1. Het zal u zijn opgevallen dat de knop Data-bepaalde ‘override’ naast Lijnkleur geel is geworden - wat aangeeft dat deze eigenschap wordt beheerd door een override. Renderen met een enkel symbool van de laag met elektriciteitscentrales is niet erg nuttig. Het geeft niet veel informatie, met uitzondering van de plaats van de elektriciteitscentrales. Laten we een andere renderer gebruiken om het nuttiger te maken. Klik op de keuzelijst Symbologie en selecteer de rendere Categorieën.

../../_images/94.png

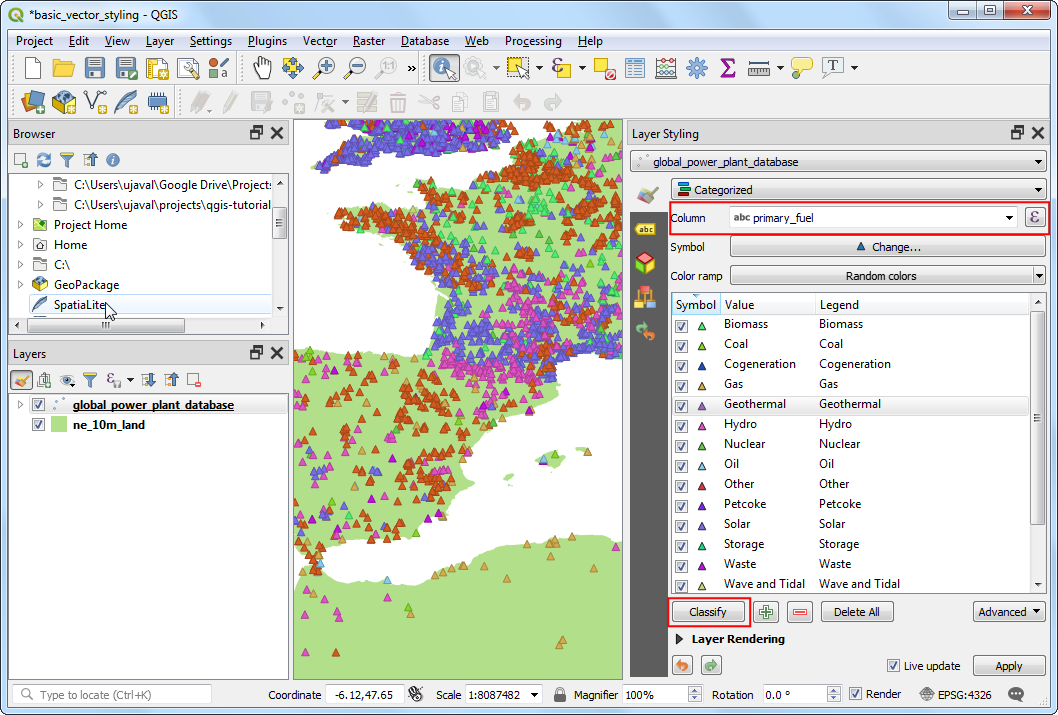

  1. De laag global_power_plant_database bevat een attribuut dat de primaire brandstof aangeeft die wordt gebruikt in elke elektriciteitscentrale. We kunnen een stijl maken waar elk unieke type brandstof wordt weergegeven in een andere kleur. Selecteer primary_fuel als de Kolom. Klik op Classificeren. U zult meerdere categorieën zien verschijnen en de rendering van de kaart verandert overeenkomstig.

../../_images/104.png

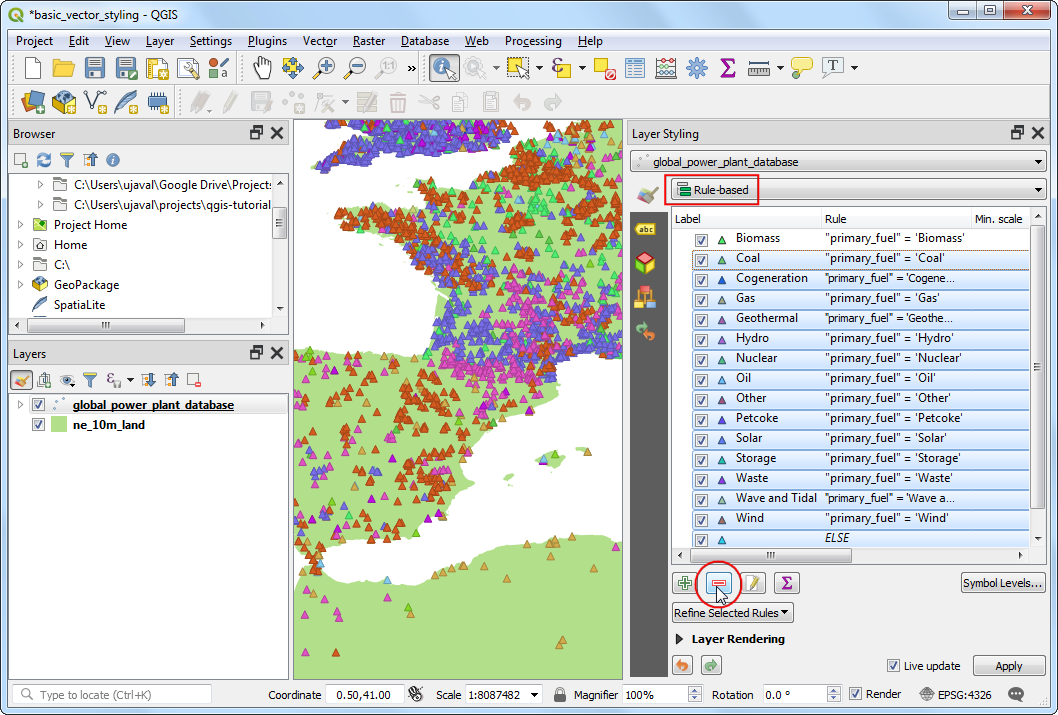

  1. Hoewel een weergave in categorieën nuttig is, bevat deze laag teveel categorieën om de betekenis van de kaart te kunnen interpreteren. Een betere benadering zou zijn om bepaalde categorieën brandstof te groeperen en het aantal klassen te verkleinen. Laten we proberen 3 categorieën te maken - Herbruikbare brandstof, Niet-herbruikbare brandstof en Anders. Selecteer de renderer Regel gebaseerd. Selecteer alle regels met uitzondering van één door de Ctrl-toets ingedrukt te houden en te klikken op elke rij. Indien geselecteerd, klik op de knop Geselecteerde regels verwijderen om ze te verwijderen.

../../_images/115.png

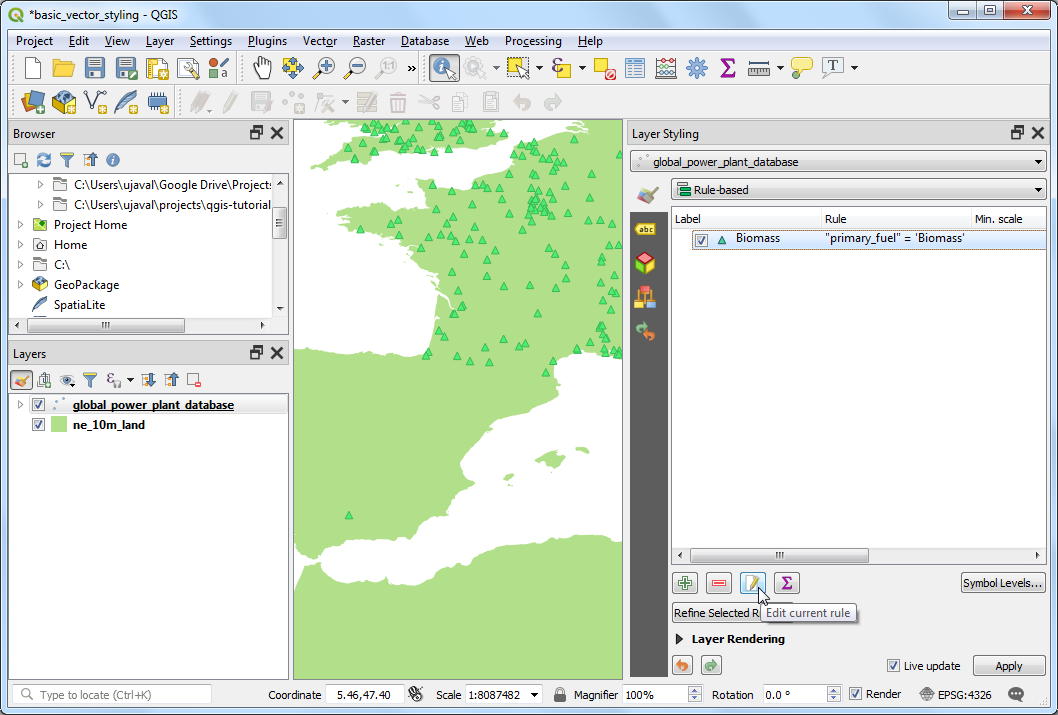

  1. Selecteer de resterende regel en klik op Huidige regel bewerken.

../../_images/124.png

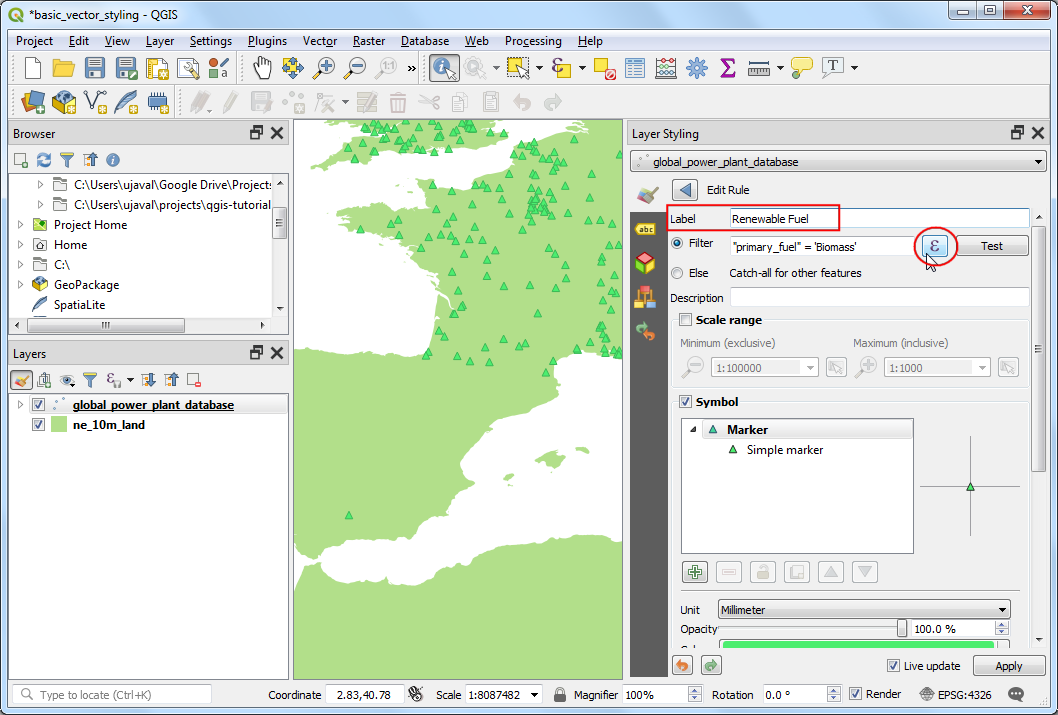

  1. Voer Herbruikbare brandstof in als het Label. Klik op de knop Expressie naast Filter.

../../_images/134.png

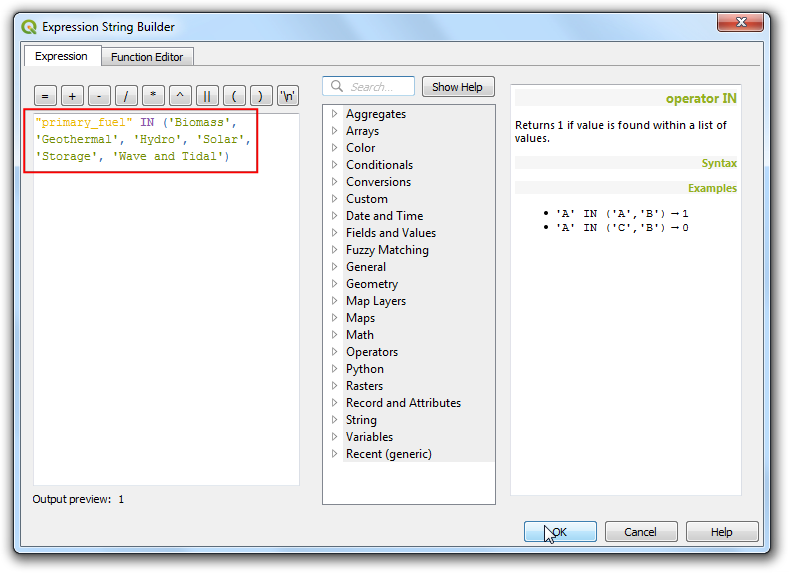

  1. Voer, in het dialoogvenster Expressie-string bouwer, de volgende expressie in en klik op OK. Hier groeperen we meerdere categorieën herbruikbare brandstof tot één enkele categorie.

"primary_fuel" IN ('Biomass', 'Geothermal', 'Hydro', 'Solar', 'Wind', 'Storage', 'Wave and Tidal')
../../_images/144.png

Notitie

De typen brandstof voor de categorieën herbruikbaar of niet-herbruikbaar is gebaseerd op Wikipedia. Er zijn alternatieve definities en classificaties die niet overeen zouden hoeven te komen met wat hier is gekozen.

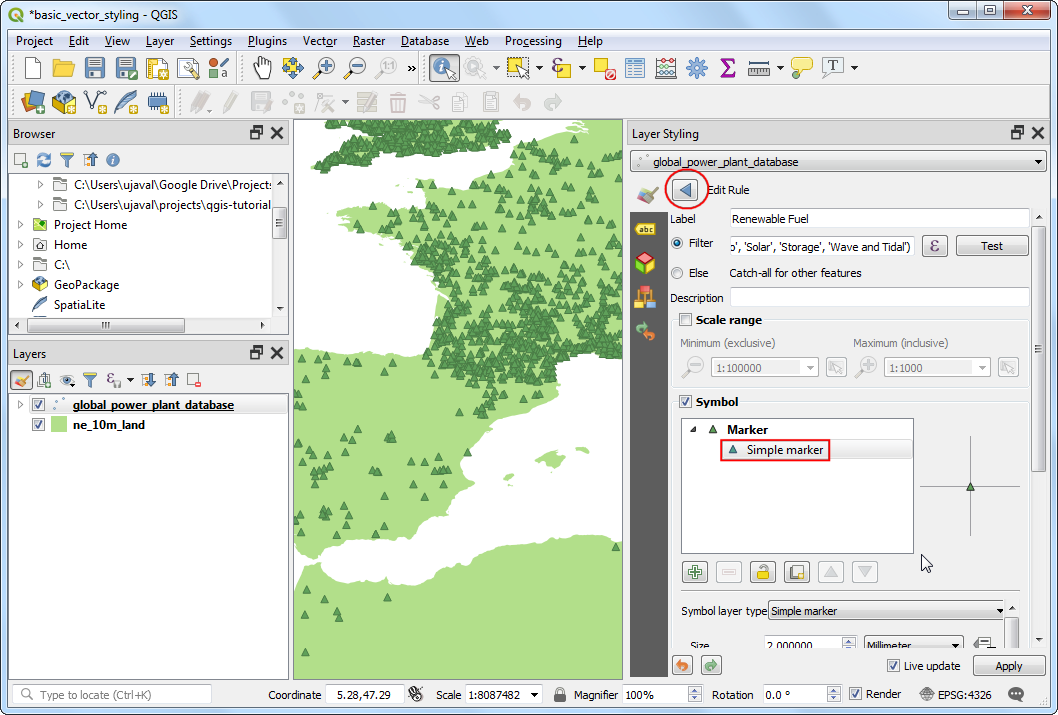

  1. Scroll naar beneden en klik op Standaard symbool. Kies een toepasselijke vulkleur Vulkleur. Indien gereed, klik op de knop Ga terug.

../../_images/154.png

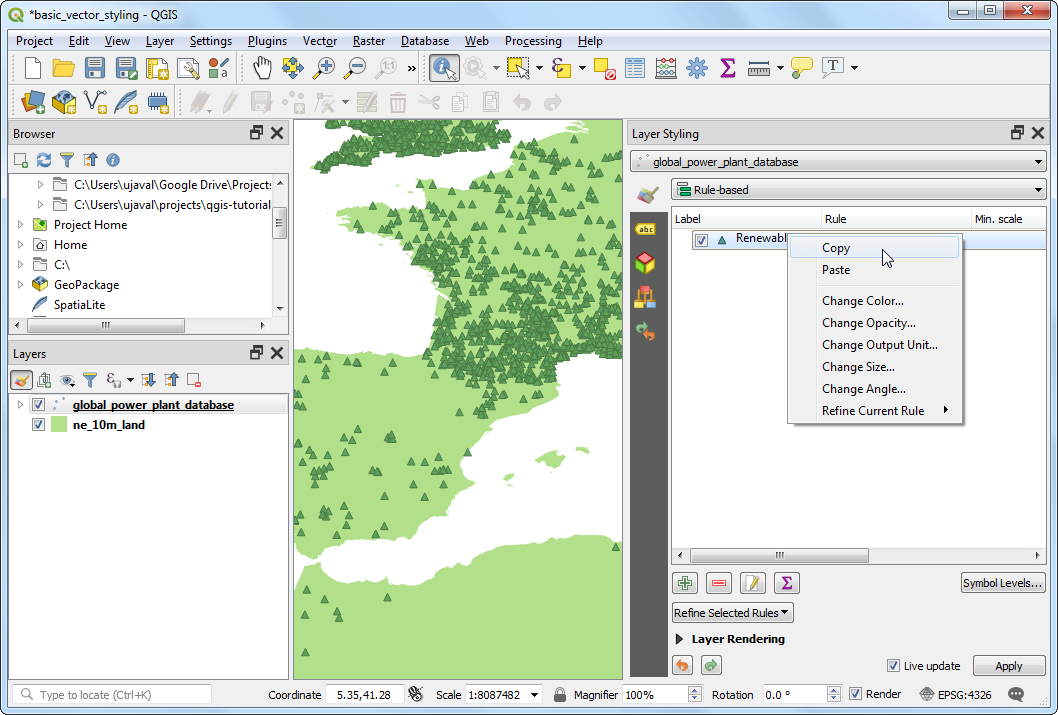

  1. U zult zien dat één enkele regel wordt toegepast op de laag en wel voor de categorie Herbruikbare brandstof. Klik met rechts op de rij en kies Kopiëren. Klik met rechts en kies Plakken.

../../_images/164.png

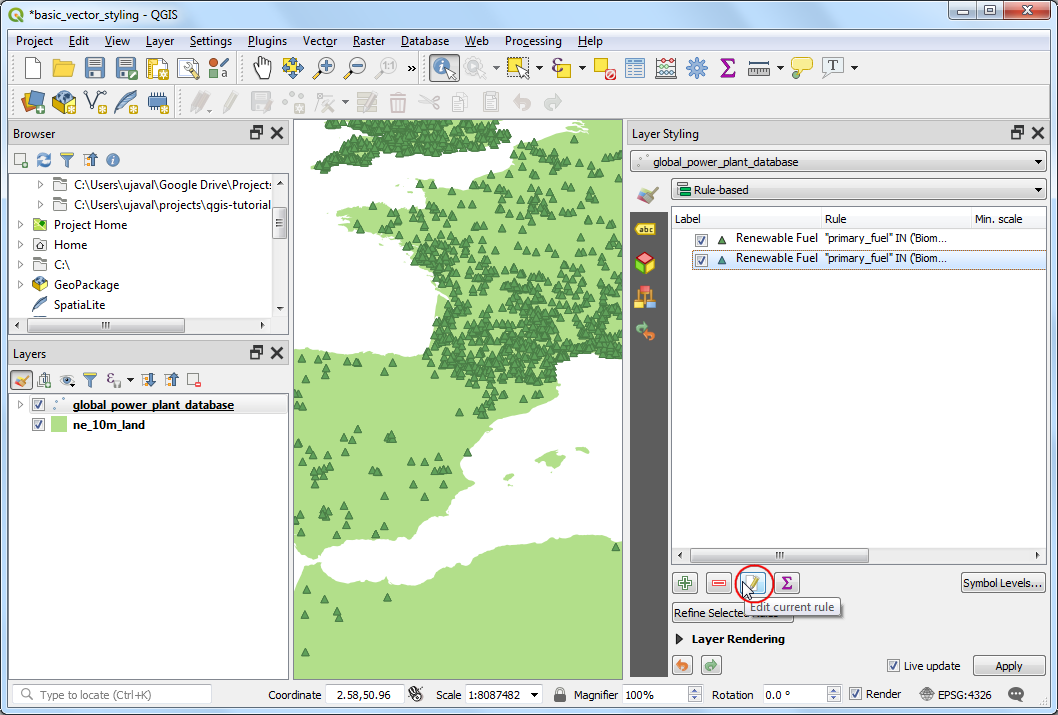

  1. Een kopie van de bestaande regel zal worden toegevoegd. Selecteer de nieuw toegevoegde regel en klik op Huidige regel bewerken.

../../_images/174.png

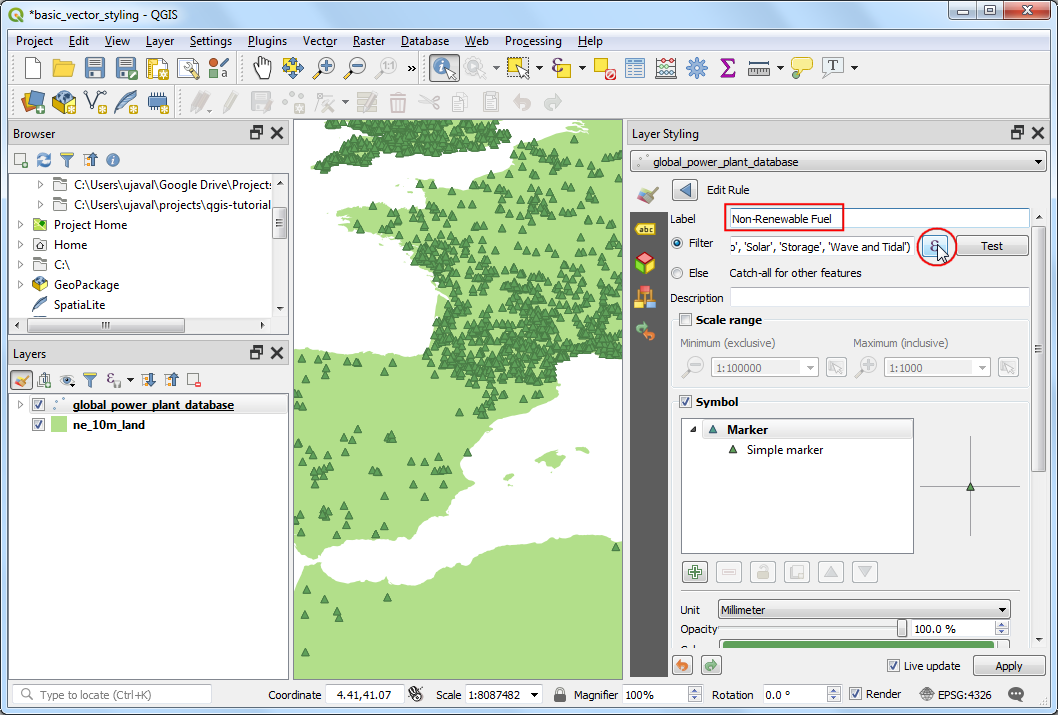

  1. Voer Niet-herbruikbare brandstof in als het Label. Klik op de knop Expressie naast Filter.

../../_images/183.png

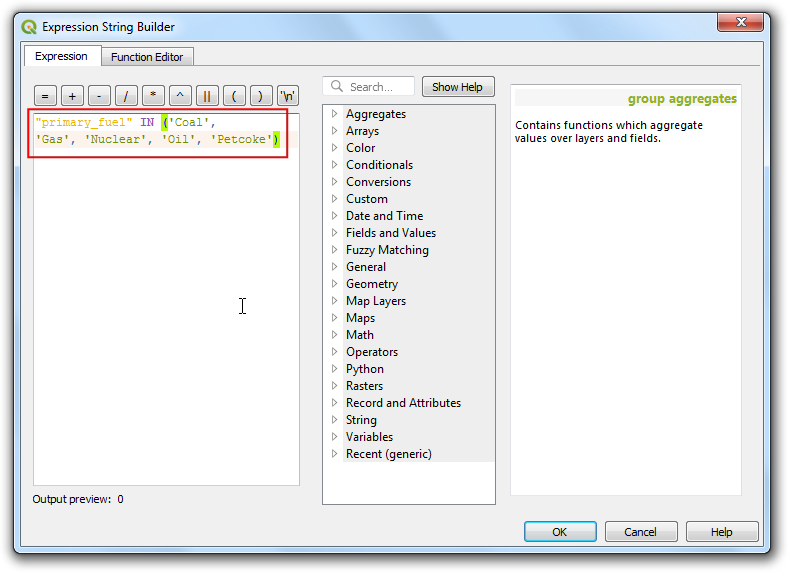

  1. Voer, in het dialoogvenster Expressie-string bouwer, de volgende expressie in en klik op OK.

"primary_fuel" IN ('Coal', 'Gas', 'Nuclear', 'Oil', 'Petcoke')
../../_images/193.png

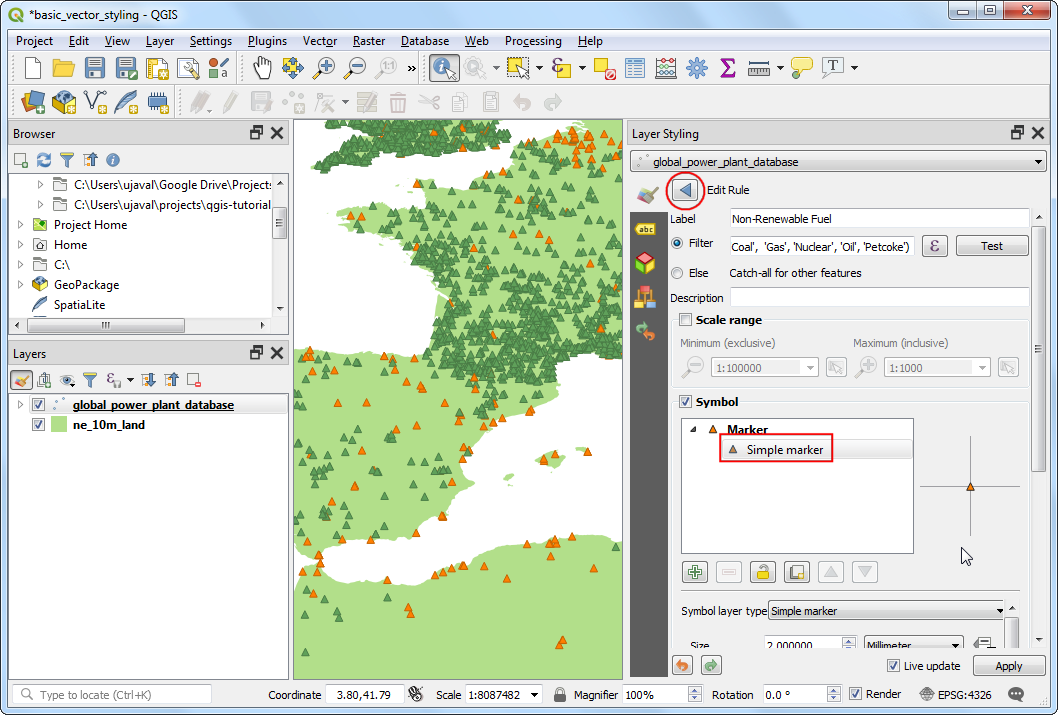

  1. Scroll naar beneden en klik op Standaard symbool. Kies een toepasselijke vulkleur Vulkleur. Indien gereed, klik op de knop Ga terug.

../../_images/202.png

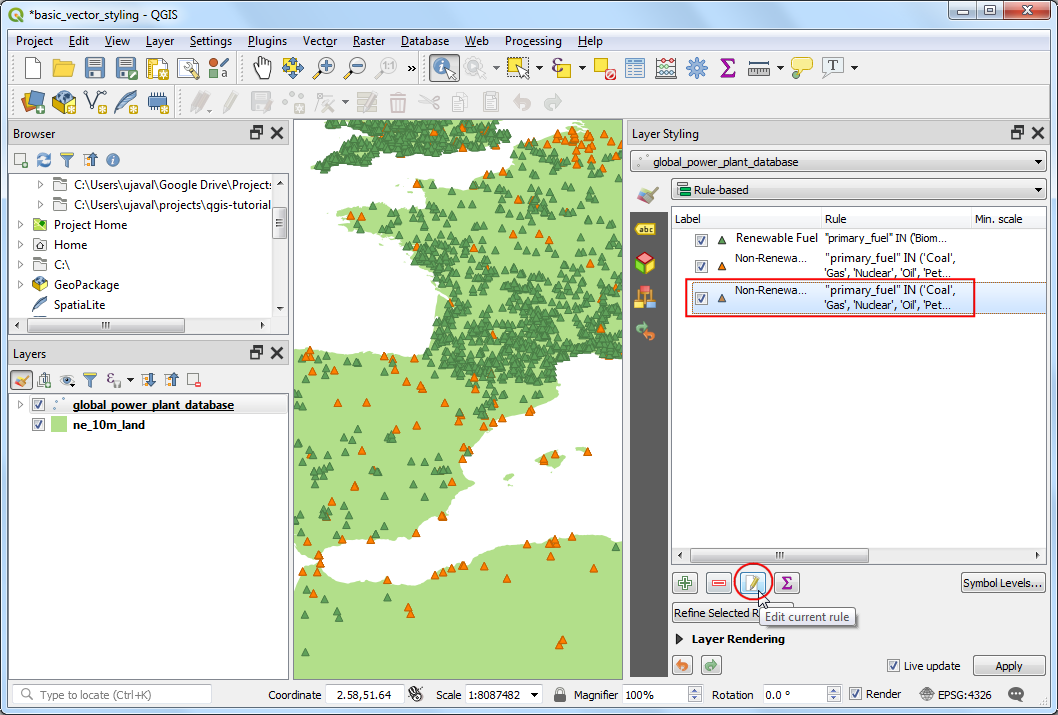

  1. Herhaal het proces voor kopiëren en plakken om een derde regel toe te voegen. Selecteer die en klik op Huidige regel bewerken.

../../_images/214.png

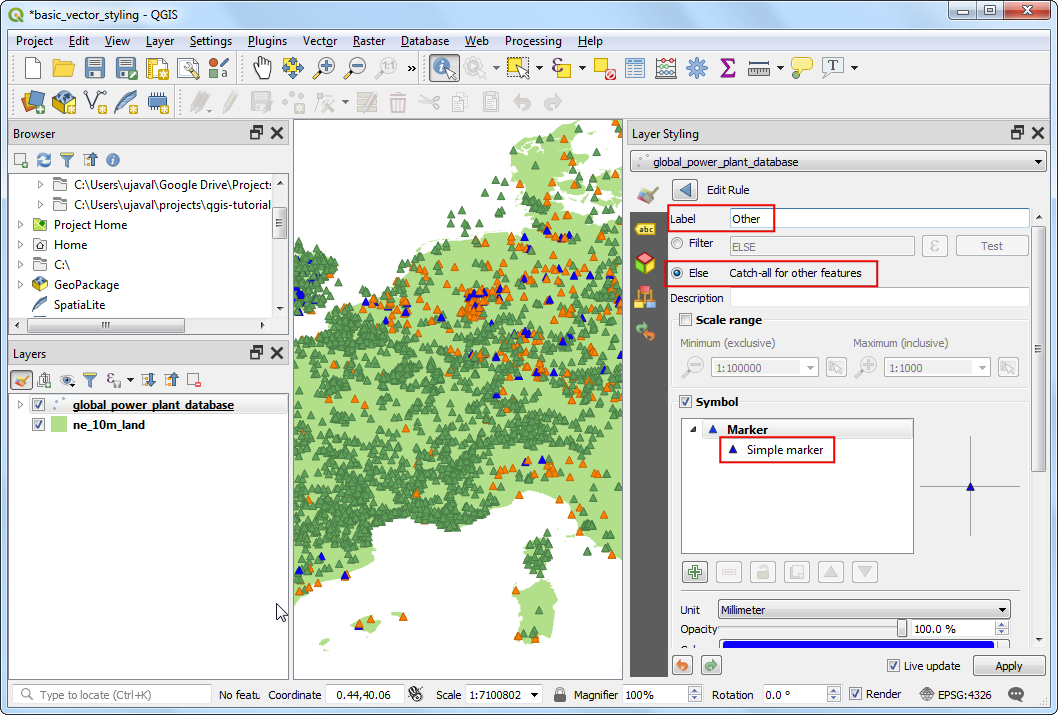

  1. Voer Anders in als het Label. Kies Anders - Voor andere objecten alles ophalen in plaats van een Filter. Dit zal er voor zorgen dat een categorie die wordt gemist in de eerdere 2 regels, zal worden opgemaakt door deze regel. Scroll naar beneden en klik op Standaard symbool. Kies een toepasselijke Vulkleur. Eenmaal gereed, klik op de knop Ga terug.

../../_images/222.png

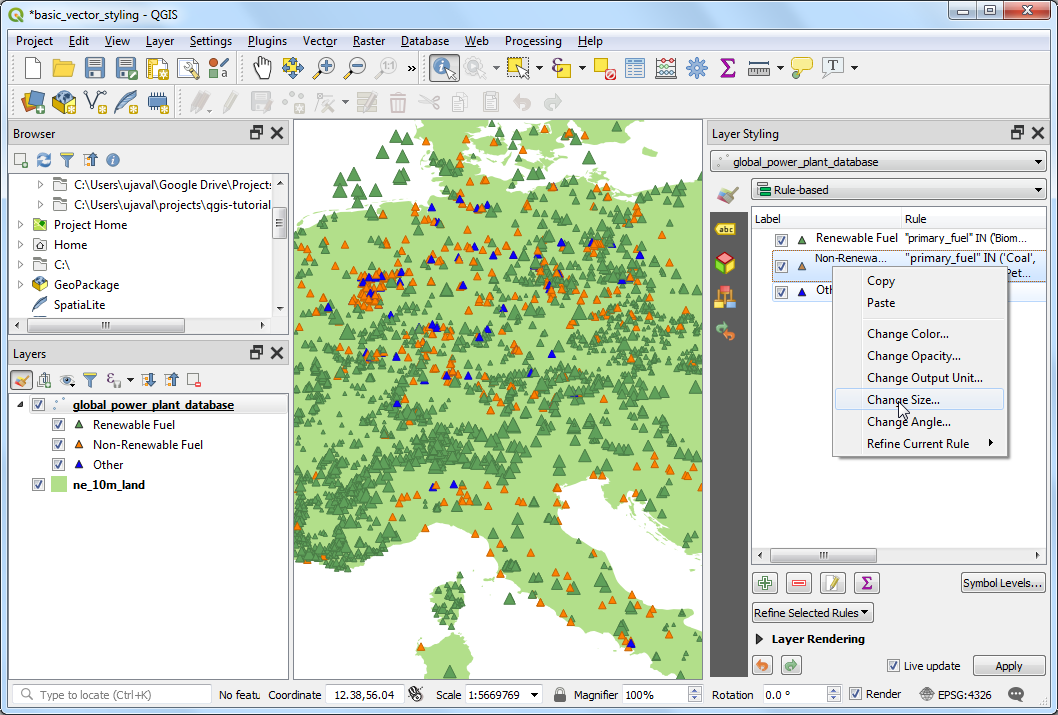

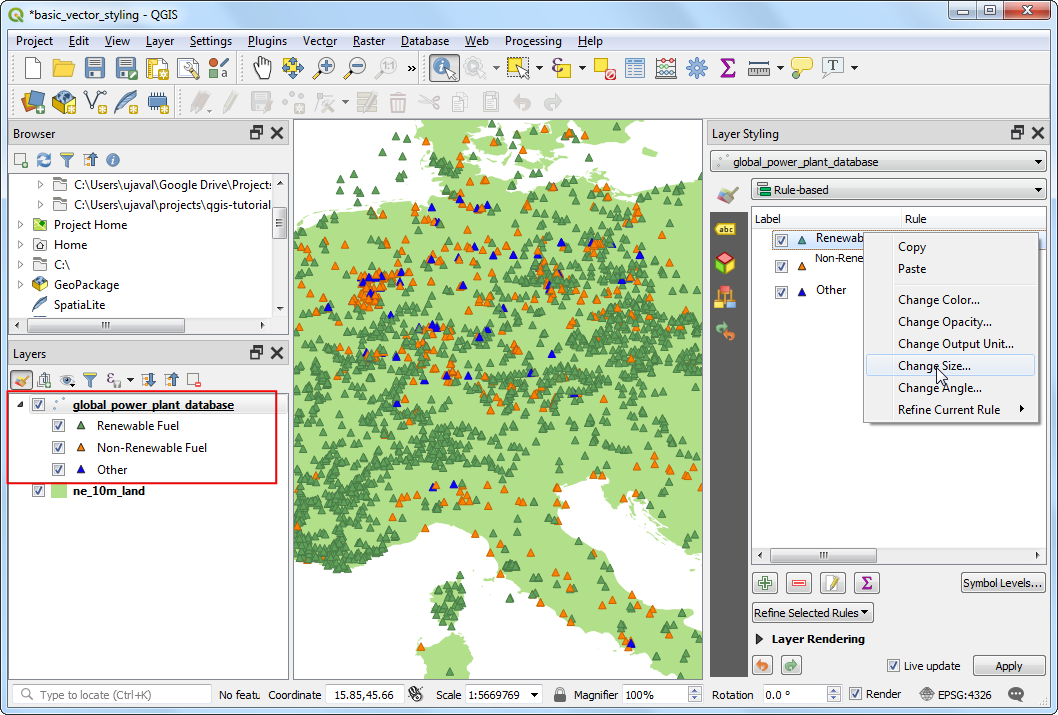

  1. Het opnieuw categoriseren is nu voltooid. U zult een veel helderder weergave zien die de verdeling weergeeft van herbruikbare vs. niet-herbruikbare bronnen voor brandstof, gebruikt door elektriciteitscentrales en hun verdeling over landen. Dit geeft echter nog geen volledig beeld. We kunnen een andere variabele toevoegen aan de opmaak. In plaats van het weergeven van alle markeringen met een uniforme grootte, kunnen we de grootten proportioneel laten zien ten opzichte van de opgewekte energie voor elke centrale. Deze cartografische techniek wordt Multivariate mapping genoemd. Klik met rechts op de regel Herbruikbare brandstof en selecteer Grootte wijzigen.

../../_images/231.png

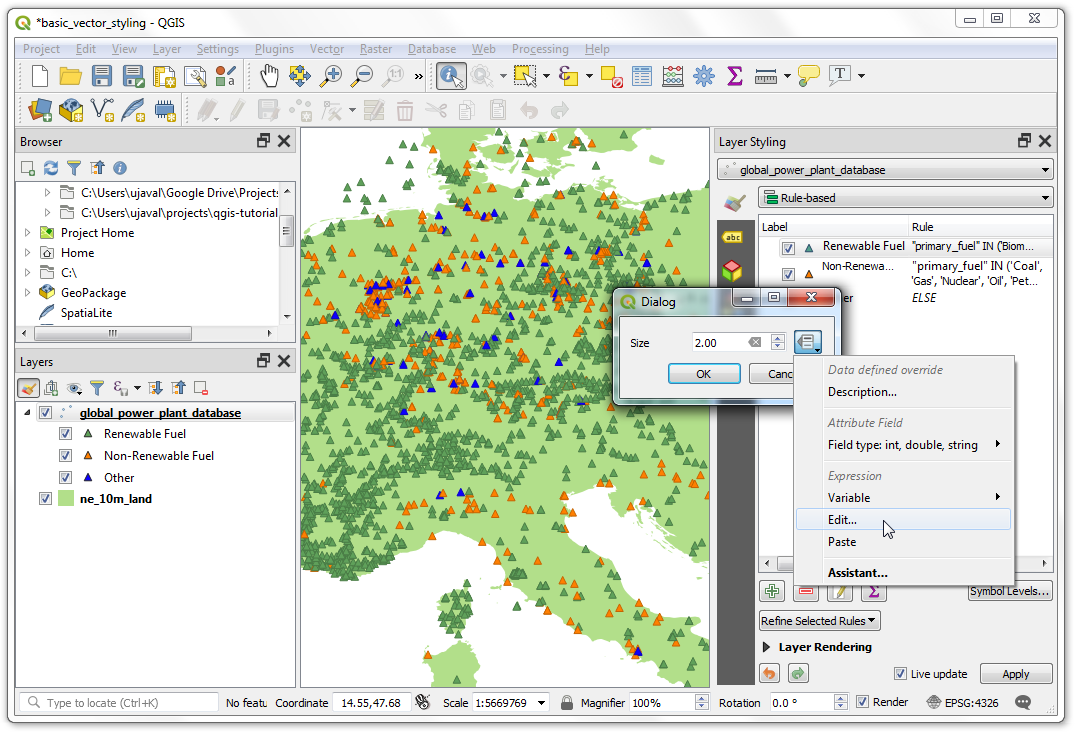

  1. Klik op de knop Data-bepaalde ‘override’ naast Grootte. Selecteer Bewerken.

../../_images/241.png

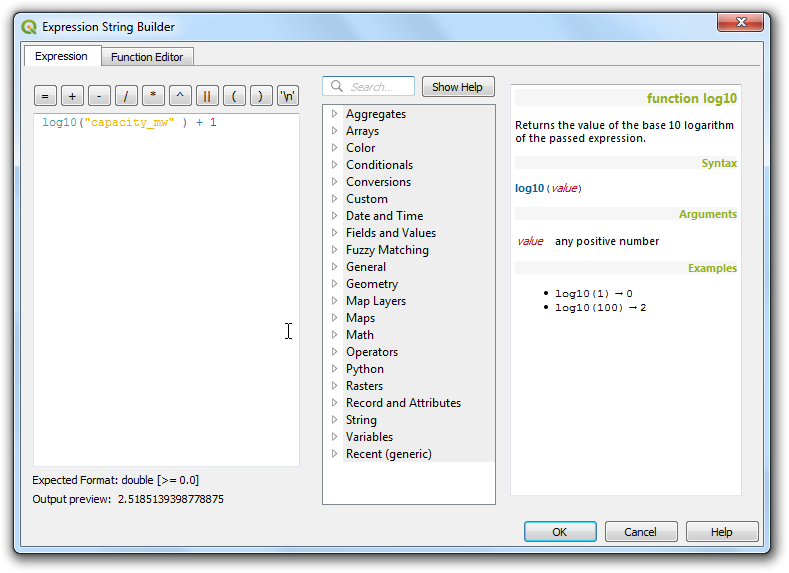

  1. Omdat de capaciteit van opgewekte energie enorm varieert in onze gegevensset, is een effectieve manier om een kleiner bereik voor de grootte te krijgen is de functie log10. U kunt experimenteren met verschillende expressies om te zien wat het beste werkt voor uw visualisatie. Voer de volgende expressie in en klik op OK.

log10("capacity_mw") + 1
../../_images/251.png
  1. Herhaal hetzelfde proces voor de andere regels.

../../_images/261.png

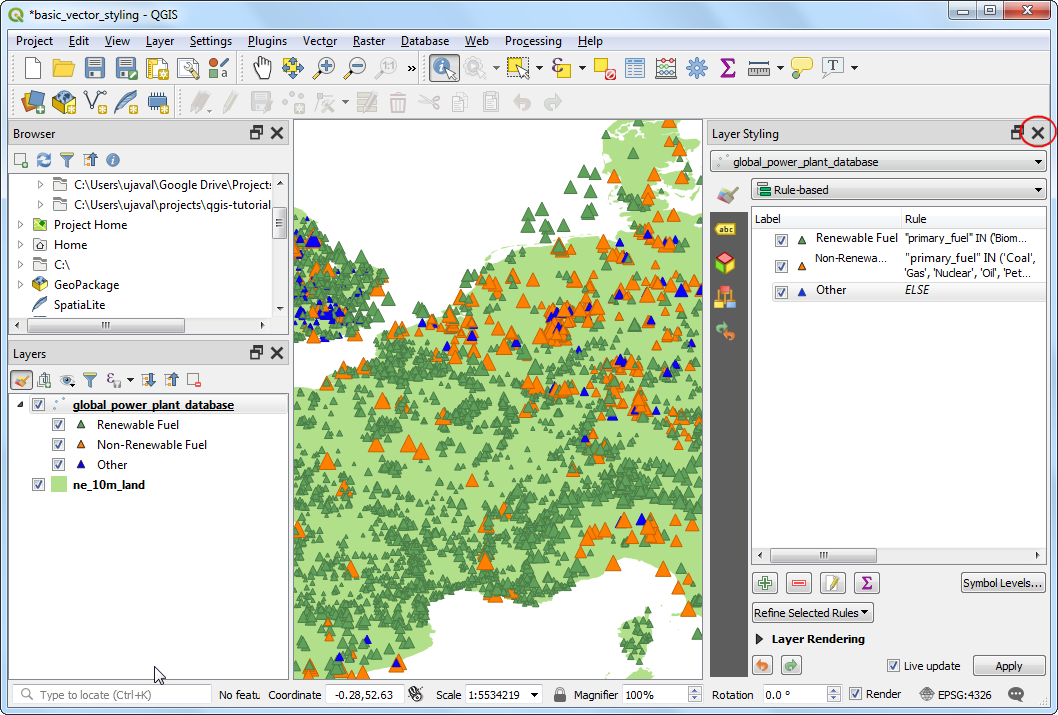

  1. Als u tevreden bent kunt u het paneel Laag opmaken sluiten.

../../_images/271.png

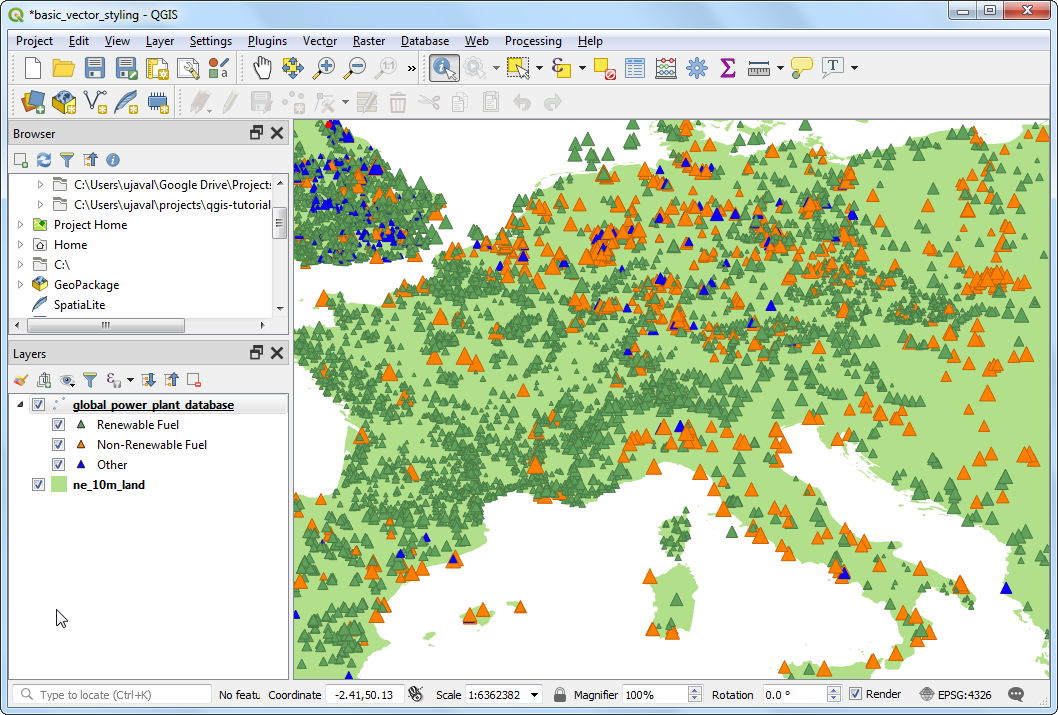

  1. Kijkend naar onze uiteindelijke visualisatie, kunt u onmiddellijk de patronen zien in de gegevensset. In Europa bijvoorbeeld zijn meer centrales die herbruikbare brandstof gebruiken, maar zij hebben een lagere capaciteit dan de centrales die niet herbruikbare energiebronnen gebruiken.

../../_images/281.png
