Werken met projecties (QGIS3)

Kaartprojecties - of Coördinaten Referentie Systeem (CRS) - veroorzaken vaak veel frustratie bij het werken met gegevens voor GIS. Maar het juiste begrip van de concepten en toegang tot de juiste gereedschappen zullen het veel makkelijker maken met projecties te werken. In deze handleiding zullen we verkennen hoe projecties werken in QGIS en leren over beschikbare gereedschappen voor vector- en rasterlagen.

Overzicht van de taak

De taak is om gegevenslagen van verschillende projecties opnieuw te projecteren en over elkaar te leggen in QGIS.

De gegevens ophalen

Natural Earth heeft Admin 0 - Countries gegevensset. Download de countries

UK’s Ordnance Survey verschaft open gegevens om te downloaden. Download het MiniScale raster product voor Groot-Brittannië en pak die uit in een map op uw computer.

Voor het gemak kunt u direct een kopie van beide gegevenssets downloaden vanaf de link hieronder:

ne_10m_admin_0_countries.zip

minisc_gb.zip (Bevat alleen de bestanden die nodig zijn voor deze handleiding)

Gegevensbronnen: [NATURALEARTH] [OSOPENDATA]

Procedure

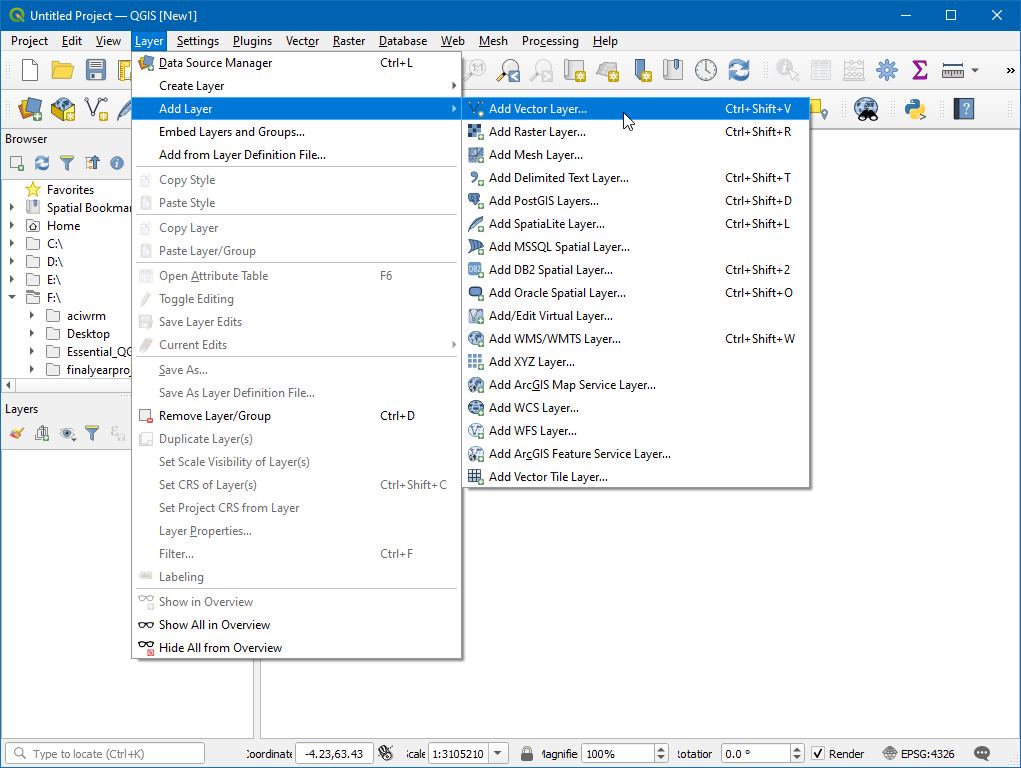

  1. Open QGIS. Ga naar Kaartlagen ‣ Laag toevoegen ‣ Vectorlaag toevoegen….

../../_images/1164.png

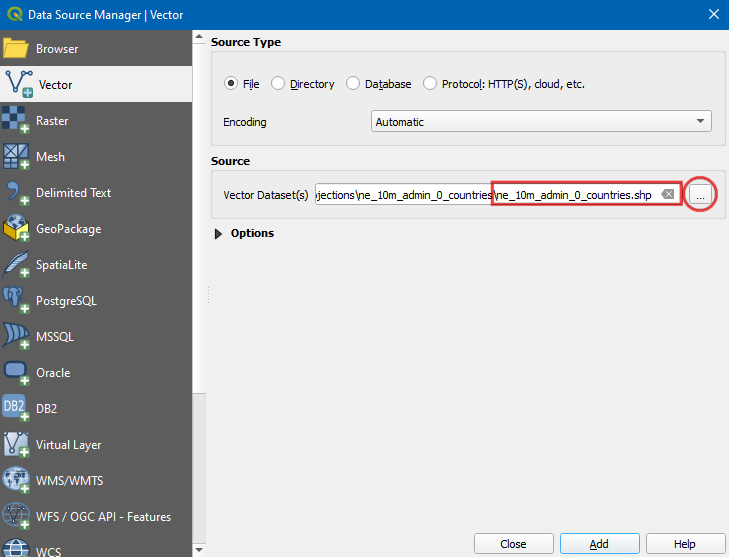

  1. Klik op … naast Bron, blader naar het gedownloade bestand ne_10m_admin_0_countries.zip en klik op Openen.

../../_images/2137.png

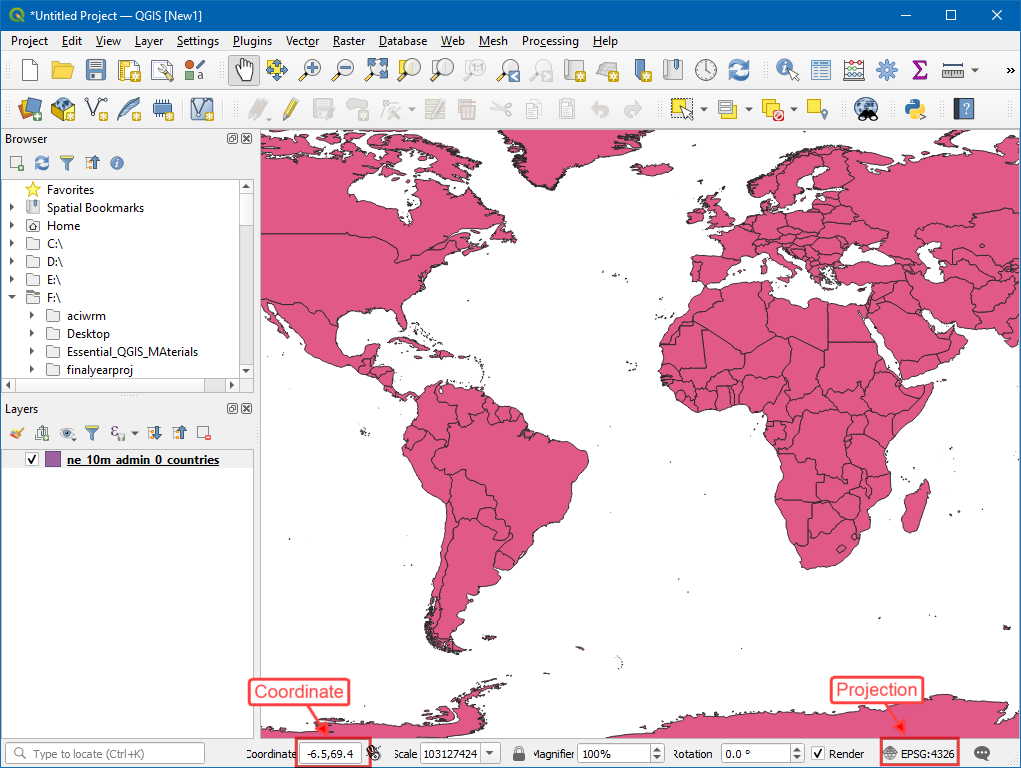

  1. Onder in het venster van QGIS zult u het label Coördinaat zien. Wanneer u uw cursor over de kaart beweegt, laat het u de X- en Y-coördinaten van die locatie zien. In de rechter benedenhoek zult u zien EPSG:4326. Dat is de code voor het huidige CRS (projectie) voor het project - ook bekend als het project-CRS.

../../_images/375.png

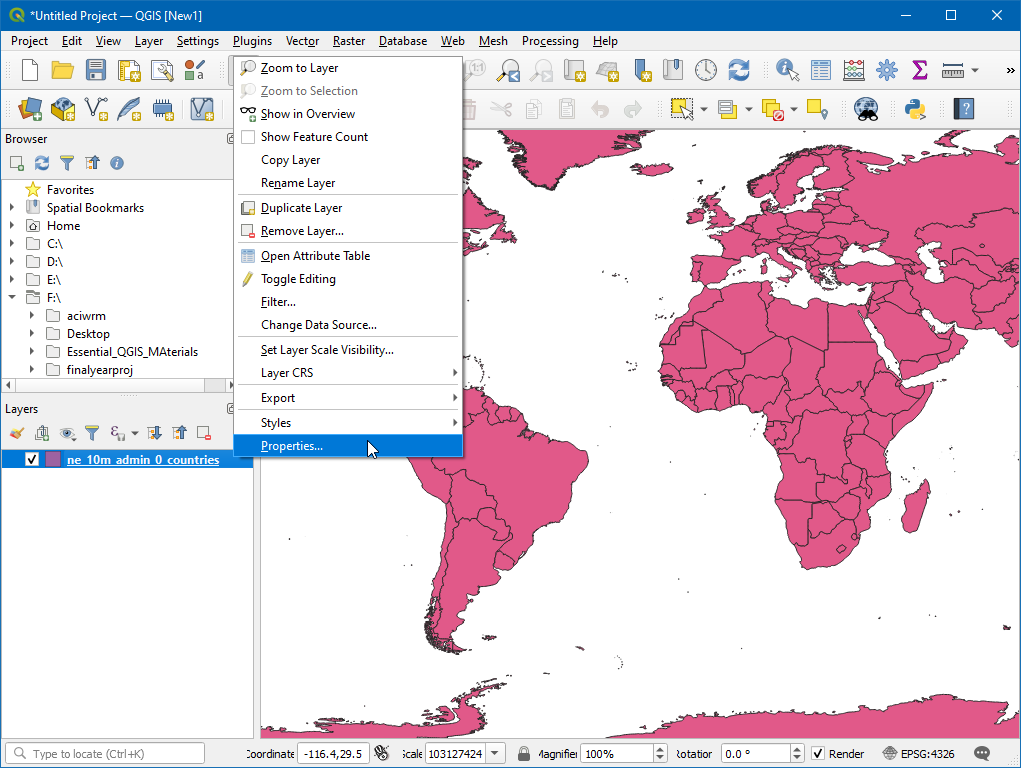

  1. We kunnen de metadata bekijken om de projectie van een laag te bepalen. Klik met rechts op de laag ne_10m_admin_0_countries en selecteer Eigenschappen.

../../_images/445.png

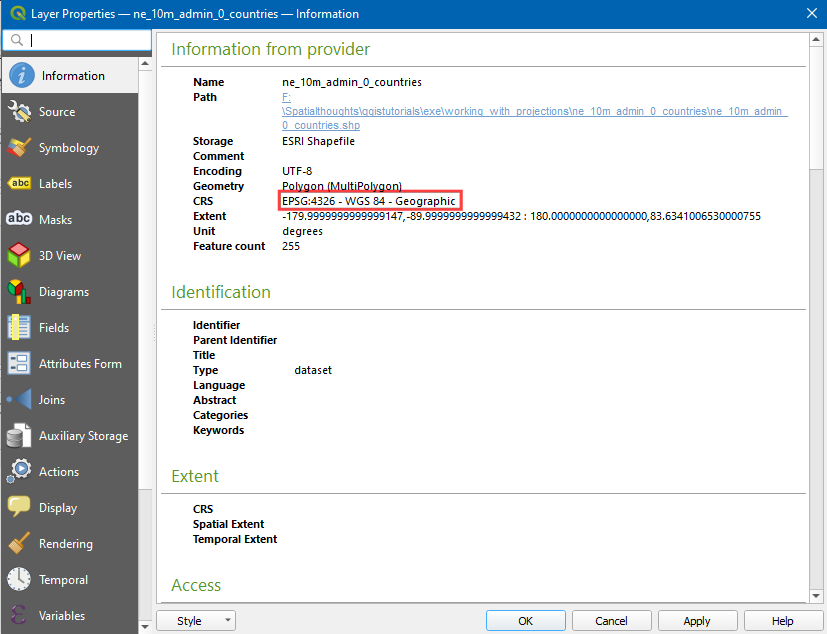

  1. Schakel naar de tab Informatie in het dialoogvenster Laageigenschappen. Vergroot het gedeelte Informatie van provider. Onderin ziet u de definitie voor de projectie onder CRS.

../../_images/539.png

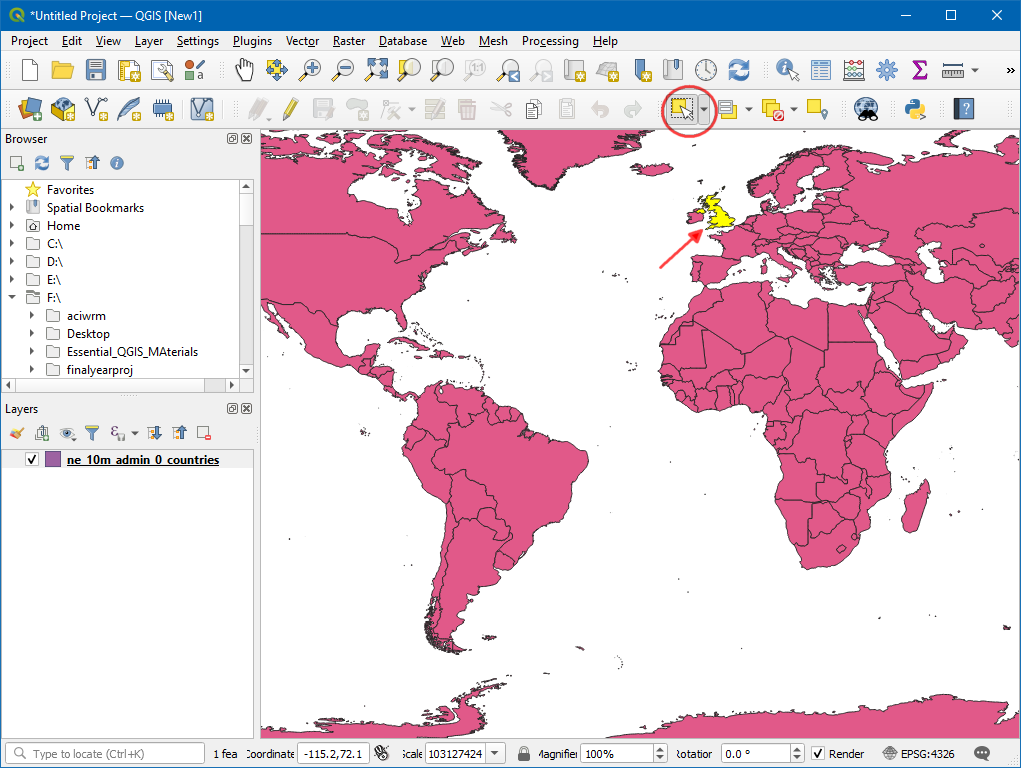

  1. Laten we nu eens kijken hoe we de projectie van de laag kunnen veranderen. Deze bewerking wordt Opnieuw projecteren genoemd. In plaats van de gehele laag opnieuw te projecteren, kunnen we ook een subset van objecten van de laag selecteren en die opnieuw projecteren naar een nieuwe laag. Gebruik het gereedschap Object(en) selecteren en klik op het object van het Verenigd Koninkrijk om dat te selecteren.

../../_images/638.png

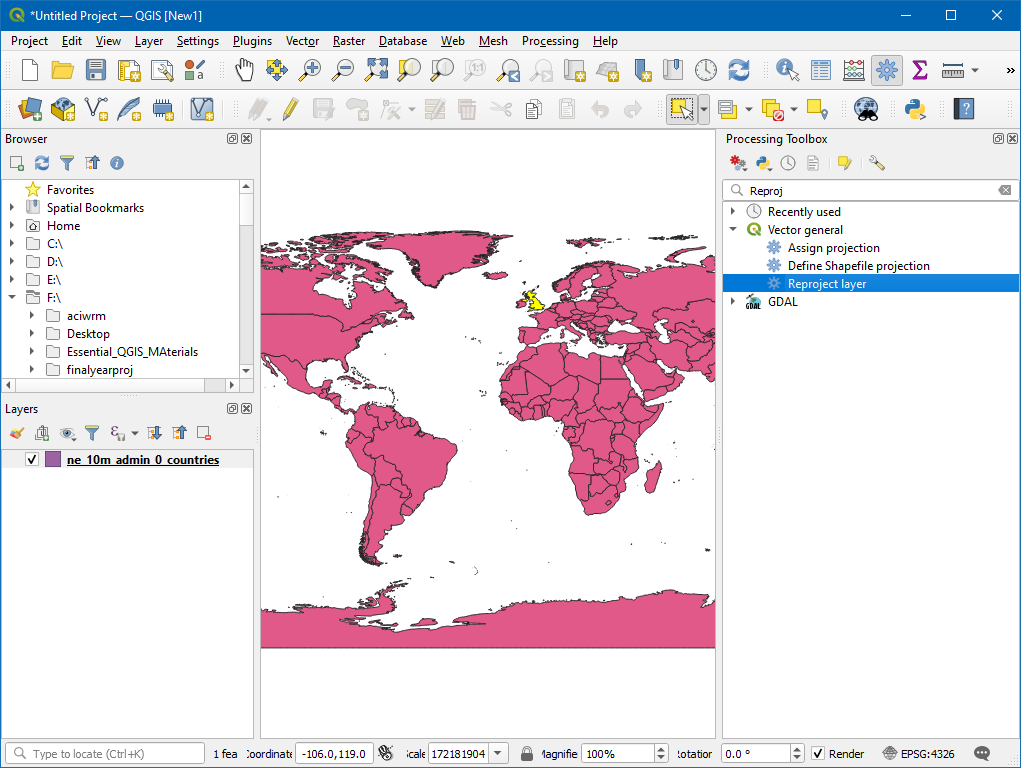

  1. Zoek en lokaliseer het algoritme Vector algemeen ‣ Laag opnieuw projecteren in de Toolbox van Processing.

../../_images/738.png

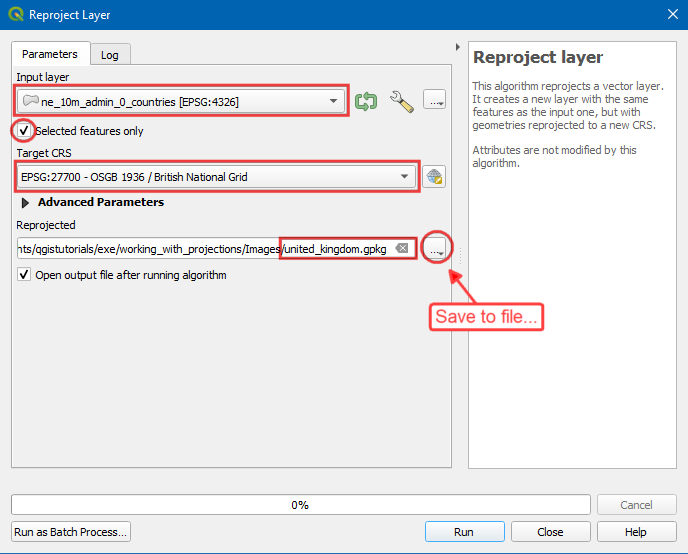

  1. Selecteer ne_10m_admin_0_countries als de Invoerlaag, selecteer Alleen geselecteerde objecten en klik op het pictogram van de globe naast Doel-CRS, zoek en selecteer EPSG:27700 - OSGB 1936 / British National Grid. In Opnieuw geprojecteerd, kies de … en klik op Save to a file. Kies nu de map en voer als naam in united_kingdom.gkpg en klik op Uitvoeren.

../../_images/837.png

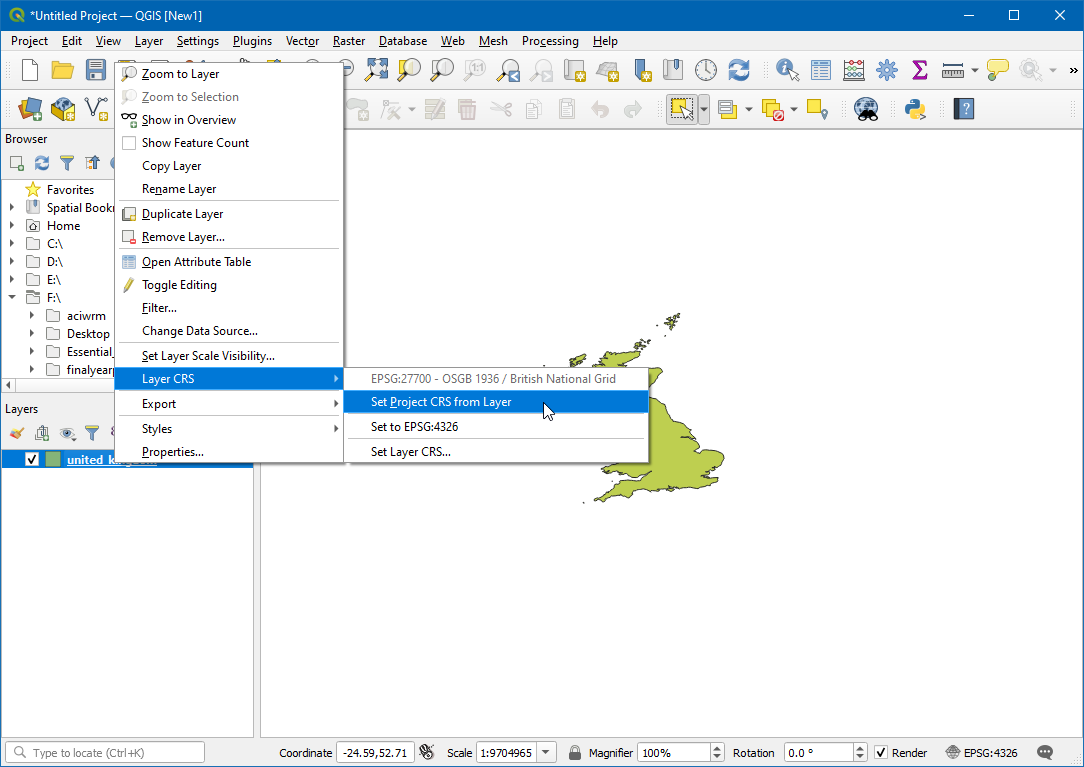

  1. Een nieuwe laag united_kingdom zal verschijnen in het paneel Lagen. Zoals u ziet lijnen de beide lagen nog steeds exact op elkaar uit - hoewel zij zelfs in verschillende CRS-en staan. Dit komt omdat QGIS Directe (OTF) CRS transformatie gebruiken ondersteunt. Wat betekent dat elke keer als een CRS van een laag niet overeenkomt met het project-CRS, het automatisch zal worden getransformeerd naar het project-CRS, zodat het correct kan worden weergegeven. Laten we nu het project-CRS instellen zodat het overeenkomt met het laag-CRS van de nieuw gemaakte laag united_kingdom. Verwijder de laag ne_10m_admin_0_countries en klik met rechts op de laag united_kingdom en kies Laag-CRS ‣ Project CRS van laag overnemen.

../../_images/938.png

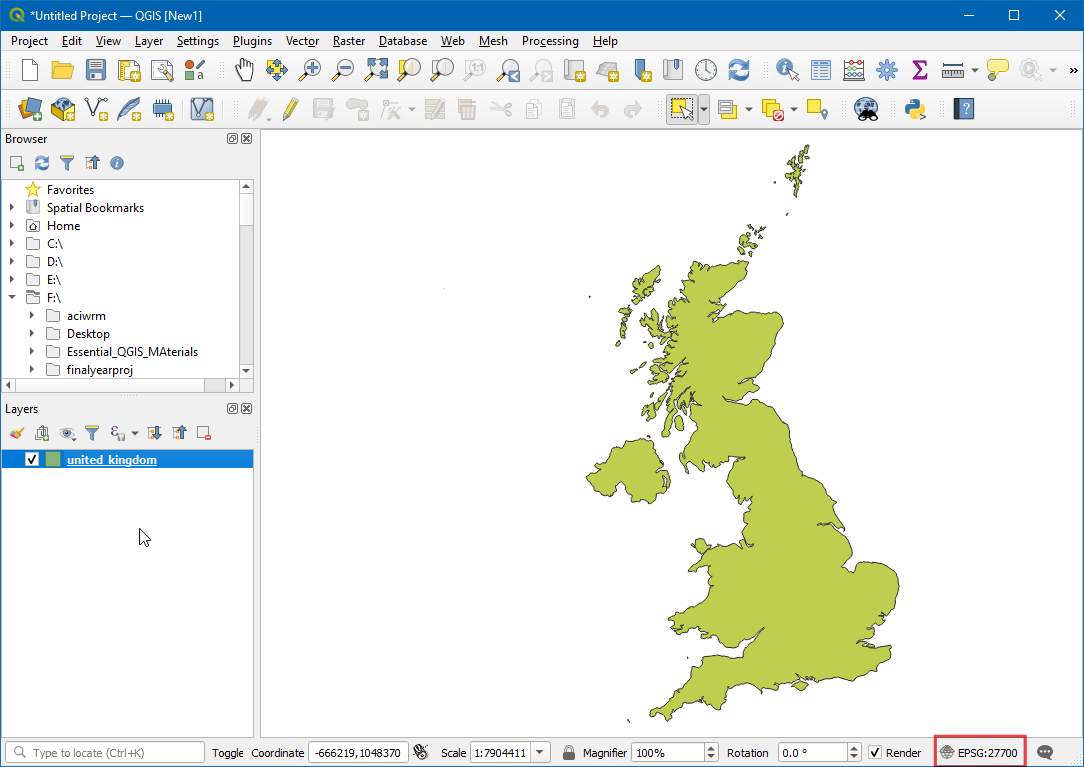

  1. U zult zien dat het project-CRS is bijgewerkt naar EPSG:27700.

../../_images/1045.png

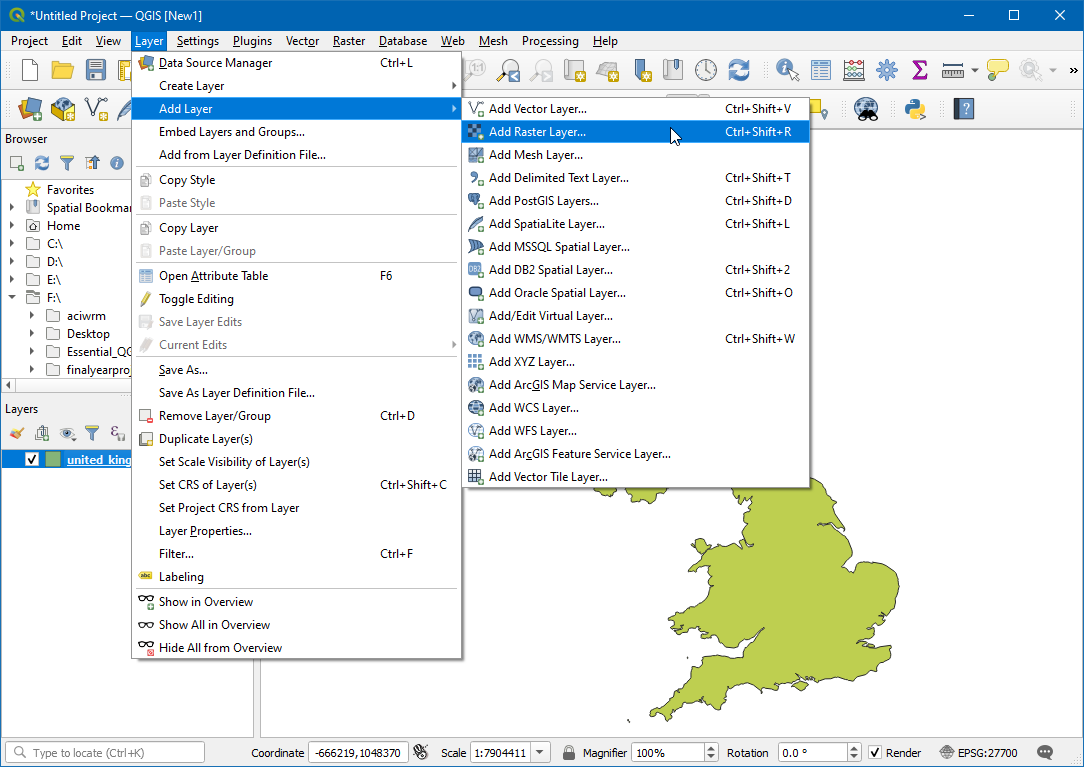

  1. Laten we nu een rasterlaag toevoegen. Ga naar Kaartlagen ‣ Laag toevoegen ‣ Rasterlaag toevoegen….

../../_images/1165.png

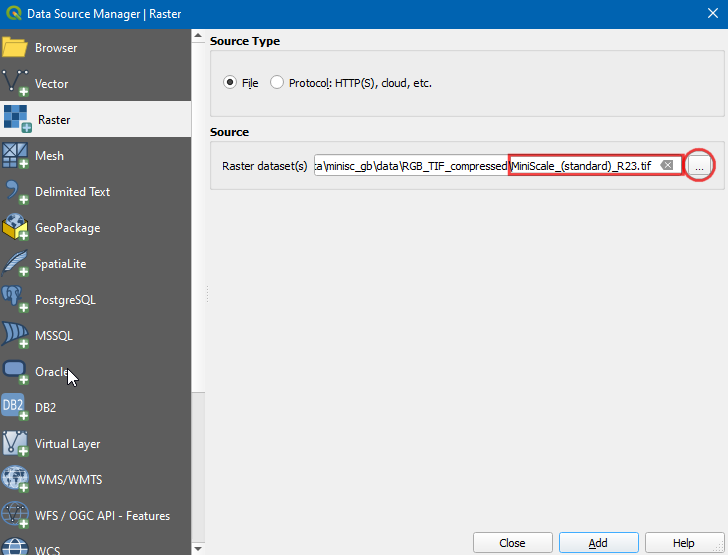

  1. Klik op de … naast Bron, selecteer de laag MiniScale_(standard)_R23.tif. Klik op Toevoegen.

../../_images/1248.png

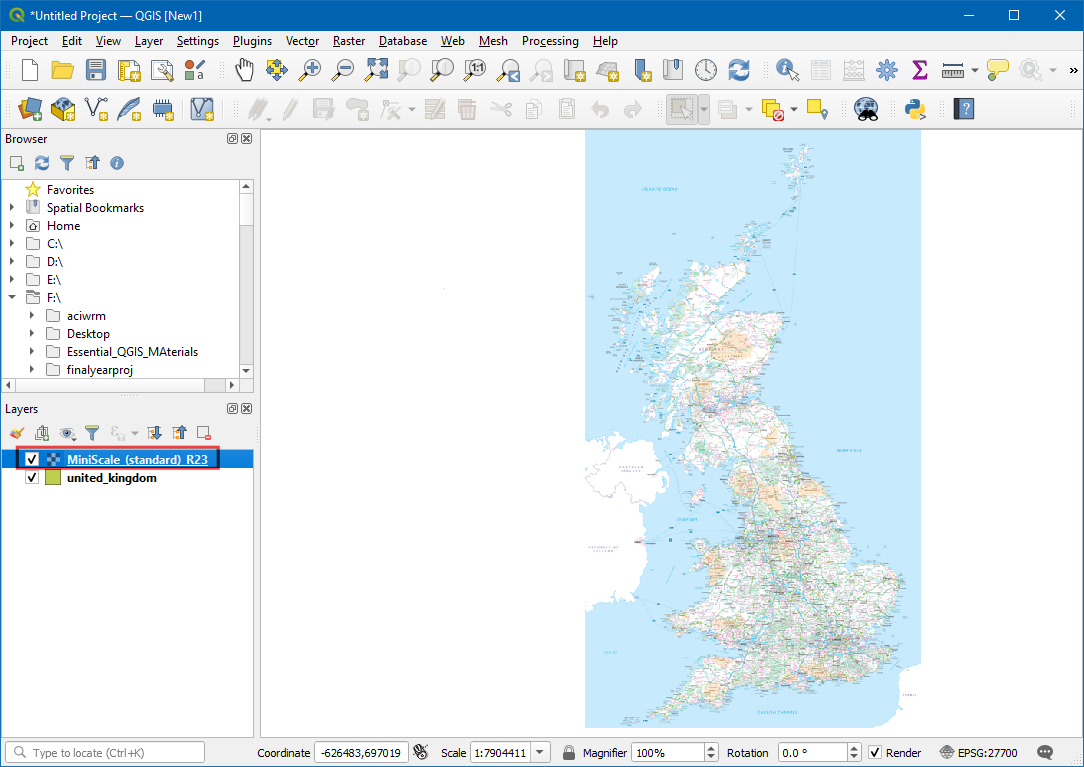

  1. Nu is een nieuwe laag MiniScale_(standard)_R23 toegevoegd aan het kaartvenster.

../../_images/1346.png

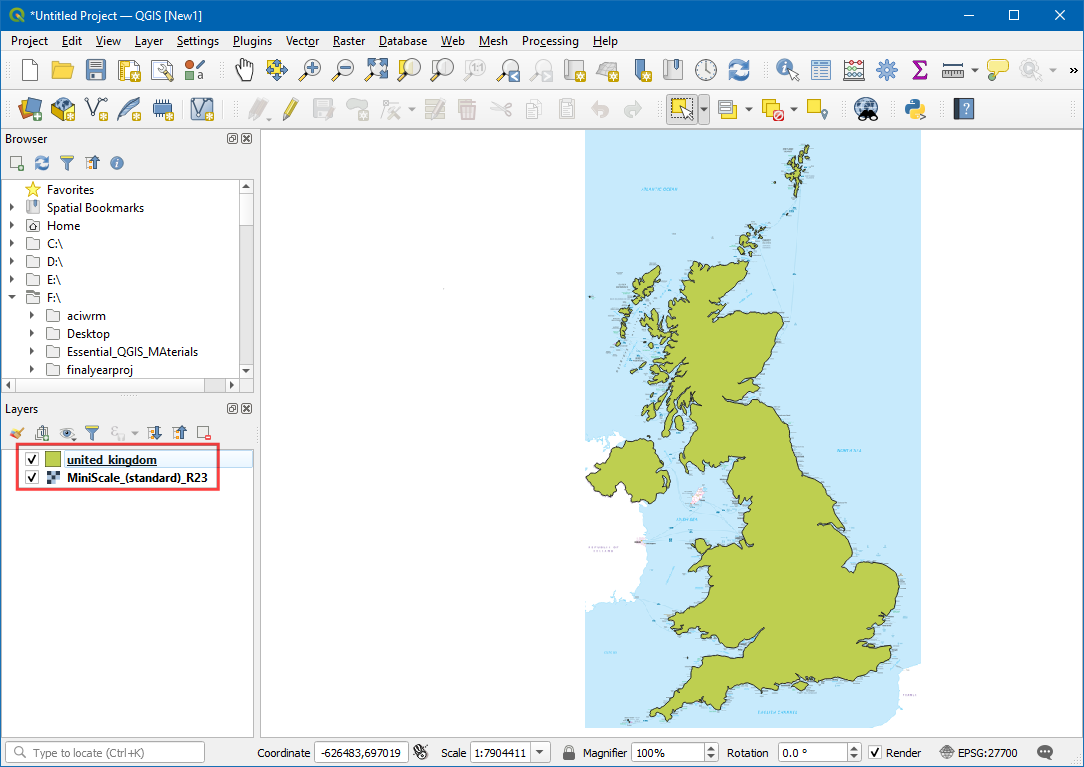

  1. Wijzig, om beide lagen zichtbaar te maken, de volgorde van de lagen door MiniScale_(standard)_R23 tot onder in het paneel Lagen te slepen.

../../_images/1442.png

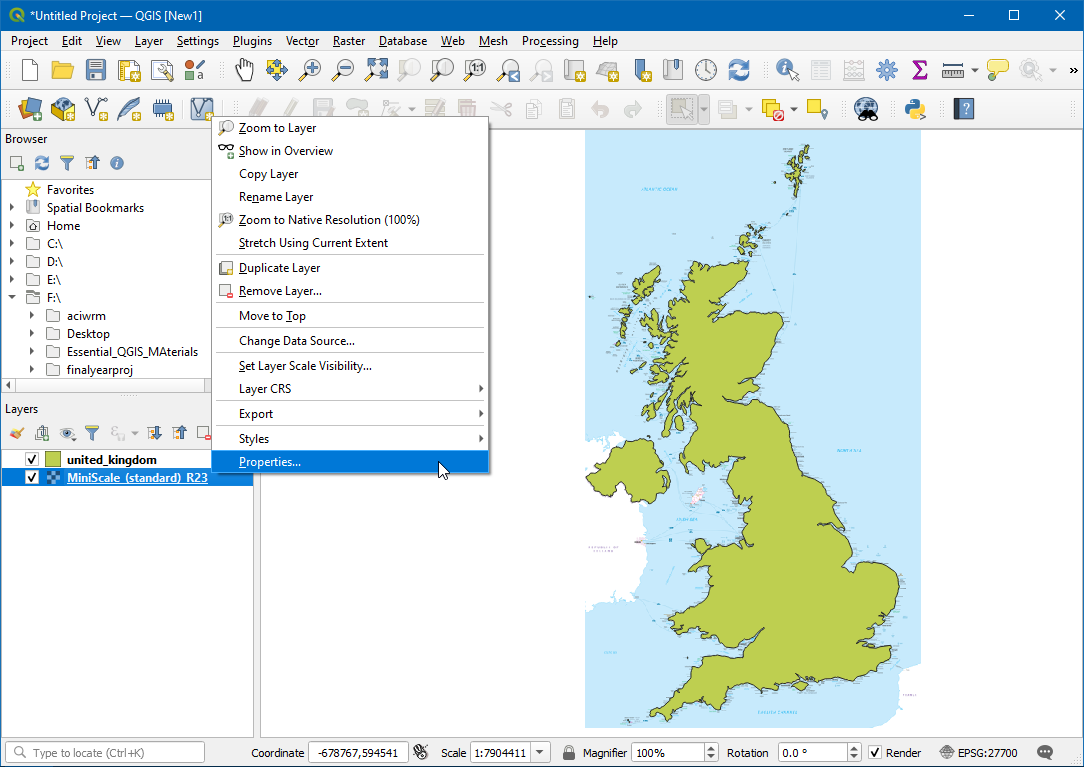

  1. Klik met rechts op de laag MiniScale_(standard)_R23 en klik op Eigenschappen.

../../_images/1536.png

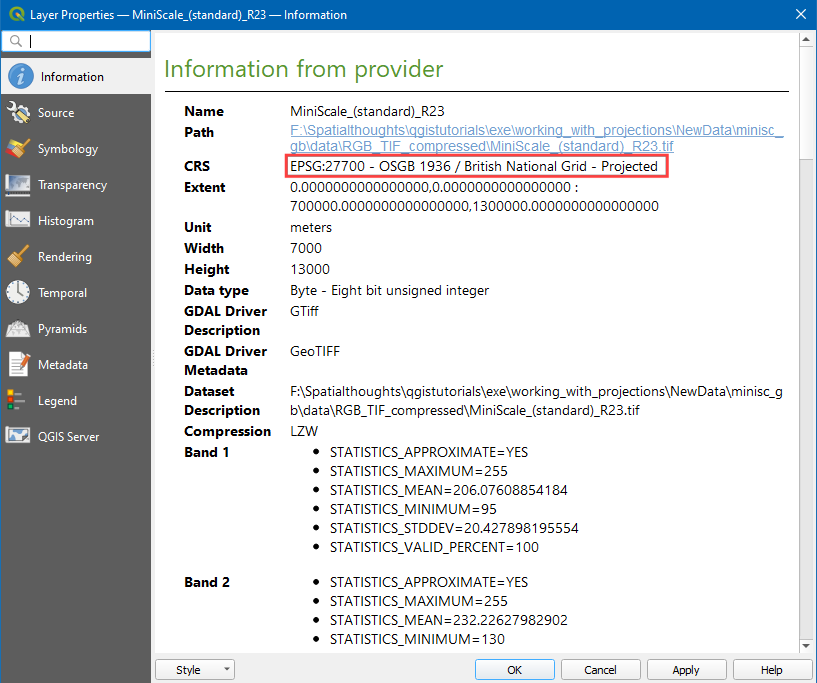

  1. In de Laageigenschappen, schakel naar Informatie, het CRS is EPS:27700 - OSBG 1935 / British National Grid - Geprojecteerd. Dit bevestigt dat het CRS van de rasterlaag hetzelfde is als het project-CRS.

Notitie

Wanneer u een rasterlaag opnieuw wilt projecteren, kunt u het algoritme GDAL ‣ Rasterprojecties ‣ Warp (opnieuw projecteren) in de Toolbox van Processing gebruiken.

../../_images/1634.png
