Geo-verwijzingen voor satellietbeelden (QGIS3)

In de handleiding Topobladen en gescande kaarten voorzien van geoverwijzingen (QGIS3) behandelden wij het basisproces voor geoverwijzingen in QGIS. Die methode omvatte het lezen van de coördinaten van uw gescande kaart en die handmatig invoeren als controlepunten. U zult echter in veel gevallen geen coördinaten hebben afgedrukt op uw kaart, of u probeert een afbeelding te voorzien van geo-verwijzingen. In dat geval kunt u een andere gegevensbron voor geoverwijzingen voor uw invoer gebruiken. In deze handleiding zult u leren hoe u bestaande vrije gegevensbronnen kunt gebruiken in uw proces voor geoverwijzingen.

Overzicht van de taak

We zullen geoverwijzingen toevoegen aan hoge resolutie ballon-afbeeldingen met coördinaten voor de verwijzing vanuit OpenStreetMap.

Andere vaardigheden die u zult leren

  • Downloaden van geweldige hoge-resolutie afbeeldingen uit het publieke domein.

  • XYZ-tegellagen gebruiken als basiskaart.

  • Gebruiken van de plug-in OSM Place Search in QGIS.

  • Instellen van een aangepaste waarde Geen-gegevens voor een laag.

De gegevens ophalen

In deze handleiding zullen we vlieger- en ballonafbeeldingen gebruiken die zijn verzameld door The Public Laboratory. Zij stellen de versies met geo-verwijzingen ook beschikbaar, maar wij zullen een JPG-afbeelding zonder geoverwijzingen downloaden en daar door het proces voor geo-verwijzingen in QGIS gaan.

Download de JPG-afbeelding van het Washington Square Park, New York. U kunt met rechts klikken op de knop JPG en dan kiezen voor Koppeling opslaan als....

Voor het gemak kunt u direct een kopie van de gegevensset downloaden vanaf de link hieronder:


Procedure

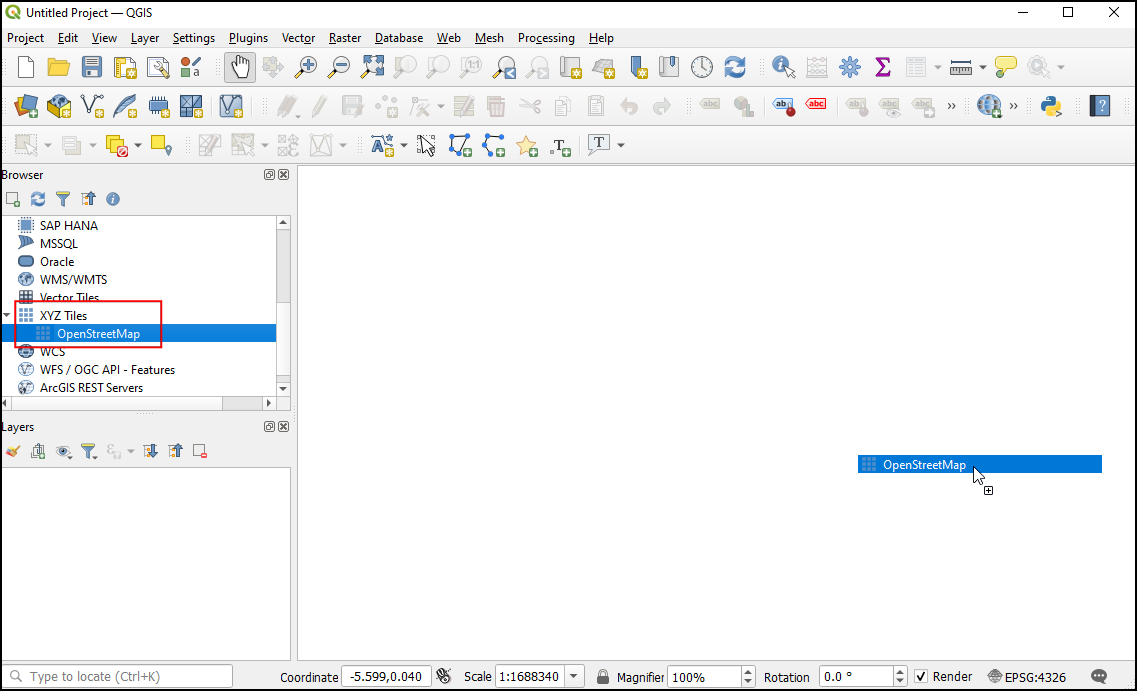

  1. We zullen een basiskaart van OpenStreetMap gebruiken om de coördinaten vast te leggen voor geo-verwijzingen. QGIS3 heeft een ingebouwde ondersteuning voor tegellagen. Deze zijn over het algemeen bekend als ‘XYZ’-lagen omdat zij zijn gemaakt met individuele kaarttegels voor elk zoomniveau (z) op een raster met x,y-coördinaten. U kunt de laag OpenStreetMap vinden onder XYZ Tiles in het paneel Browser. Sleep de laag naar het hoofdvenster. Eenmaal geladen, let op het Coördinaten Referentie Systeem (CRS) voor deze laag in de rechter benedenhoek. Het is ingesteld als EPSG 3857 Pseudo Mercator. Dit is belangrijk omdat de coördinaten die we afleiden van deze laag gedurende het maken van geo-verwijzingen in dit CRS zijn.

../../_images/1.png

Notitie

Bekijk deze pagina voor meer details over XYZ-lagen en hoe andere basiskaarten toe te voegen in QGIS.

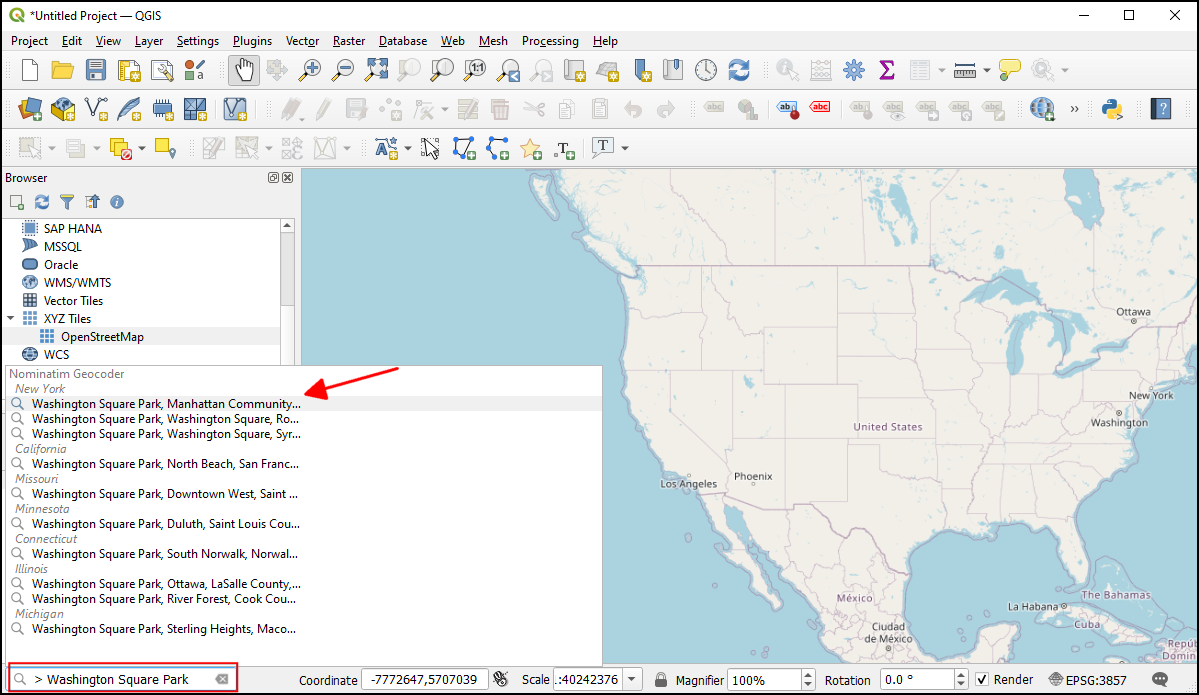

  1. De afbeelding die we gaan voorzien van geo-verwijzingen is voor het Washington Square Park, New York. U kunt zoomen/verschuiven om te proberen dit park op de kaart te lokaliseren. Maar dat is lastig en zou niet praktisch kunnen zijn. Een gemakkelijker manier is om de plug-in OpenStreetMap (OSM) Place Search te gebruiken om te zoeken naar de exacte locatie. Installeer de plug-in OSM Place Search vanuit Plug-ins ‣ Plug-ins beheren en installeren ‣ Alles. Als u deze plug-in niet ziet in uw resultaten, zorg er dan voor dat u hebt geselecteerd Ook de experimentele plug-ins tonen onder Extra. Bekijk Plug-ins gebruiken voor meer informatie over het gebruiken van plug-ins in QGIS.

../../_images/2.png
  1. Als de plug-in eenmaal is geïnstalleerd, zult u een nieuw paneel zien, genaamd OSM Place Search…. Zoek naar Washington Square Park in het vak Name contains.. en klik op ->. U zult de overeenkomende plaatsnamen zien verschijnen in het paneel met resultaten. Selecteer het correcte resultaat en klik op de knop Zoom.

../../_images/3.png
  1. U zult de kaart zien die ons bekend is en de herkenningspunten die we kunnen identificeren uit de afbeelding. U mag nu het paneel OSM Place Search sluiten. Als u het opnieuw nodig hebt kunt u het openen vanuit Beeld ‣ Panelen ‣ OSM Place Search.

../../_images/4.png

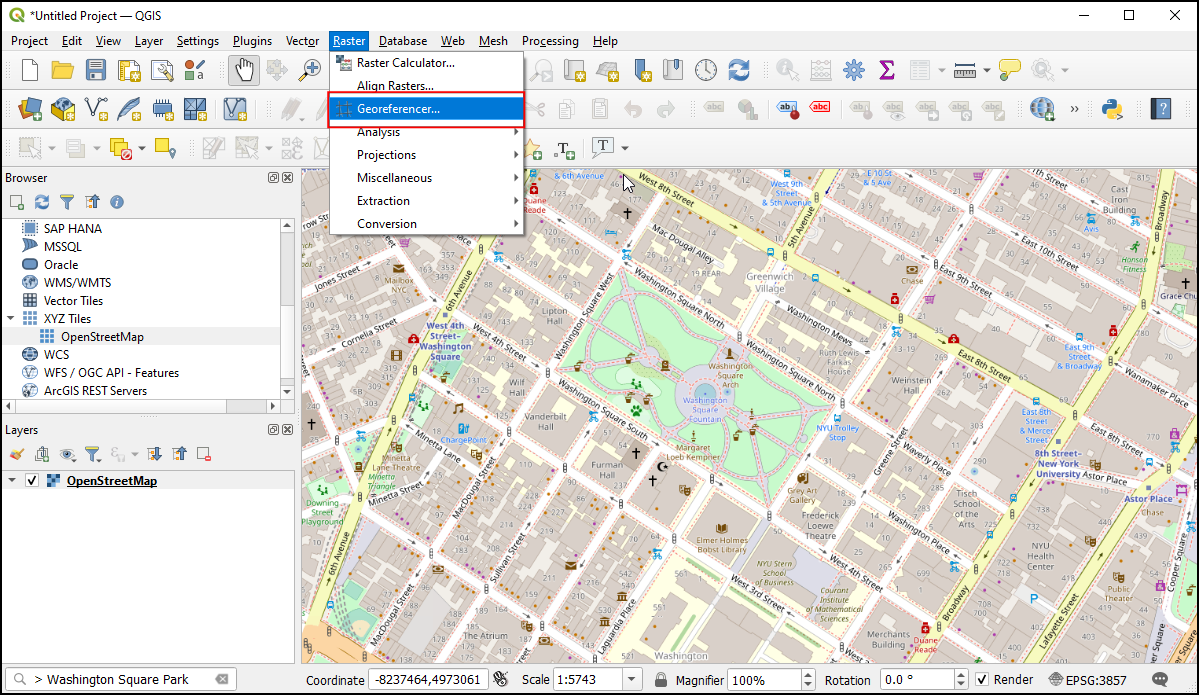

  1. Nu is het tijd om te beginnen met de geo-verwijzingen. Start de Georeferencer via Raster ‣ Georeferencer. Als u dat menu-item niet ziet, dient u de plug-in Georeferencer GDAL via Plug-ins ‣ Plug-ins beheren en installeren ‣ Geïnstalleerd in te schakelen.

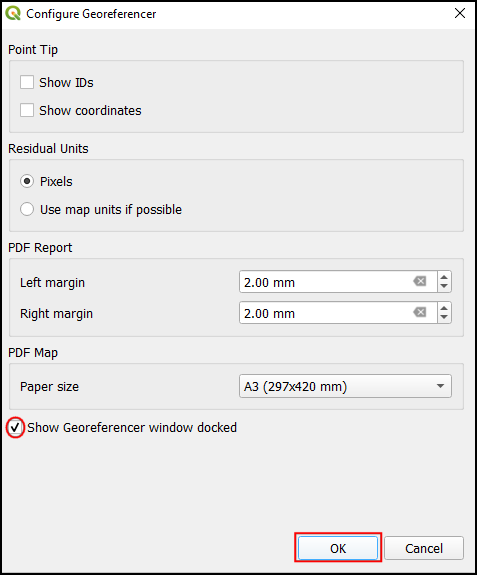

../../_images/5.png

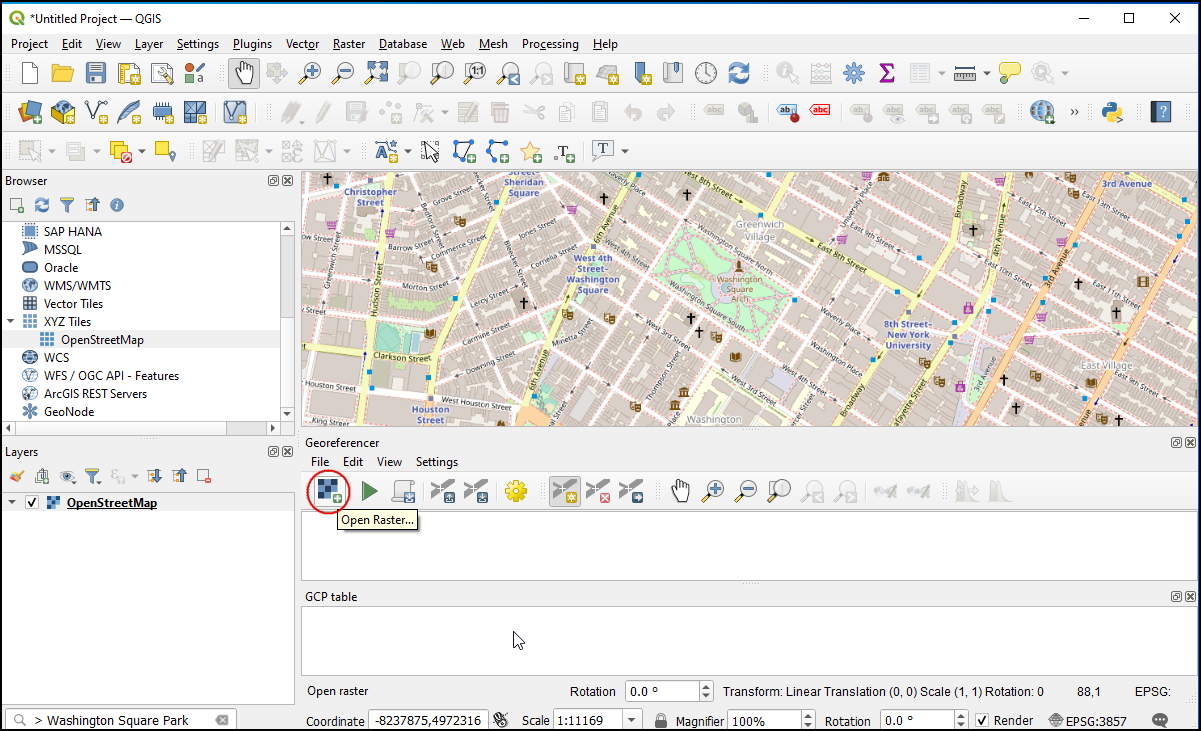

  1. Ga, in het venster Georeferencer, naar Bestand ‣ Open raster. Navigeer naar het gedownloade JPG-bestand en klik op Openen.

../../_images/6.png
  1. In het volgende scherm zult u worden gevraagd om het coördinaten referentiesysteem (CRS) van het raster te kiezen. Onze bronafbeelding is een gewoon JPEG-bestand en heeft geen coördinaten referentiesysteem aan zich verbonden, dus u kunt klikken op Cancel.

../../_images/7.png

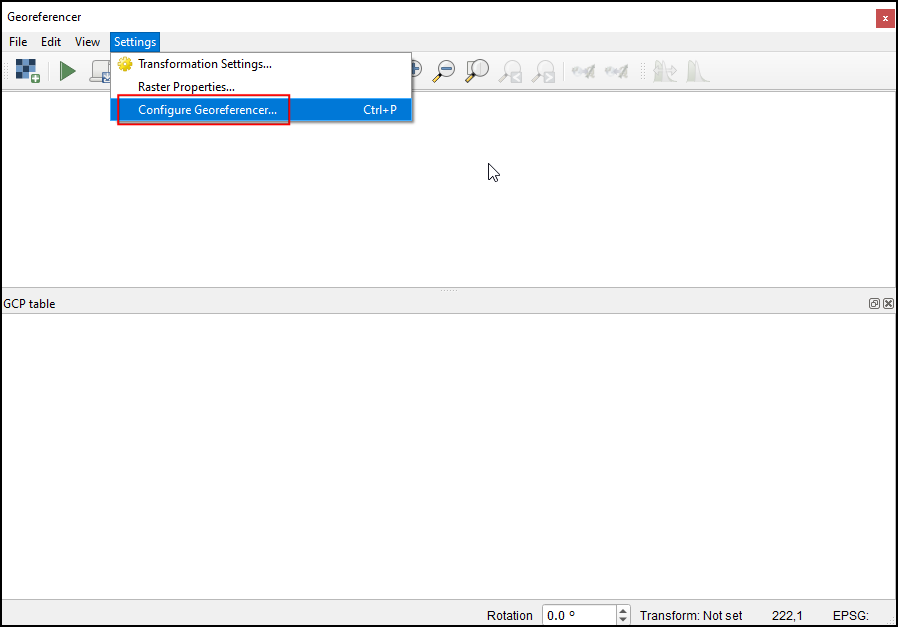

  1. Vóór we beginnen met het toevoegen van Grond Controle Punten (GCP), moeten we de instellingen voor de Transformatie definiëren. Ga naar Extra ‣ Instellingen voor transformatie.

../../_images/8.png

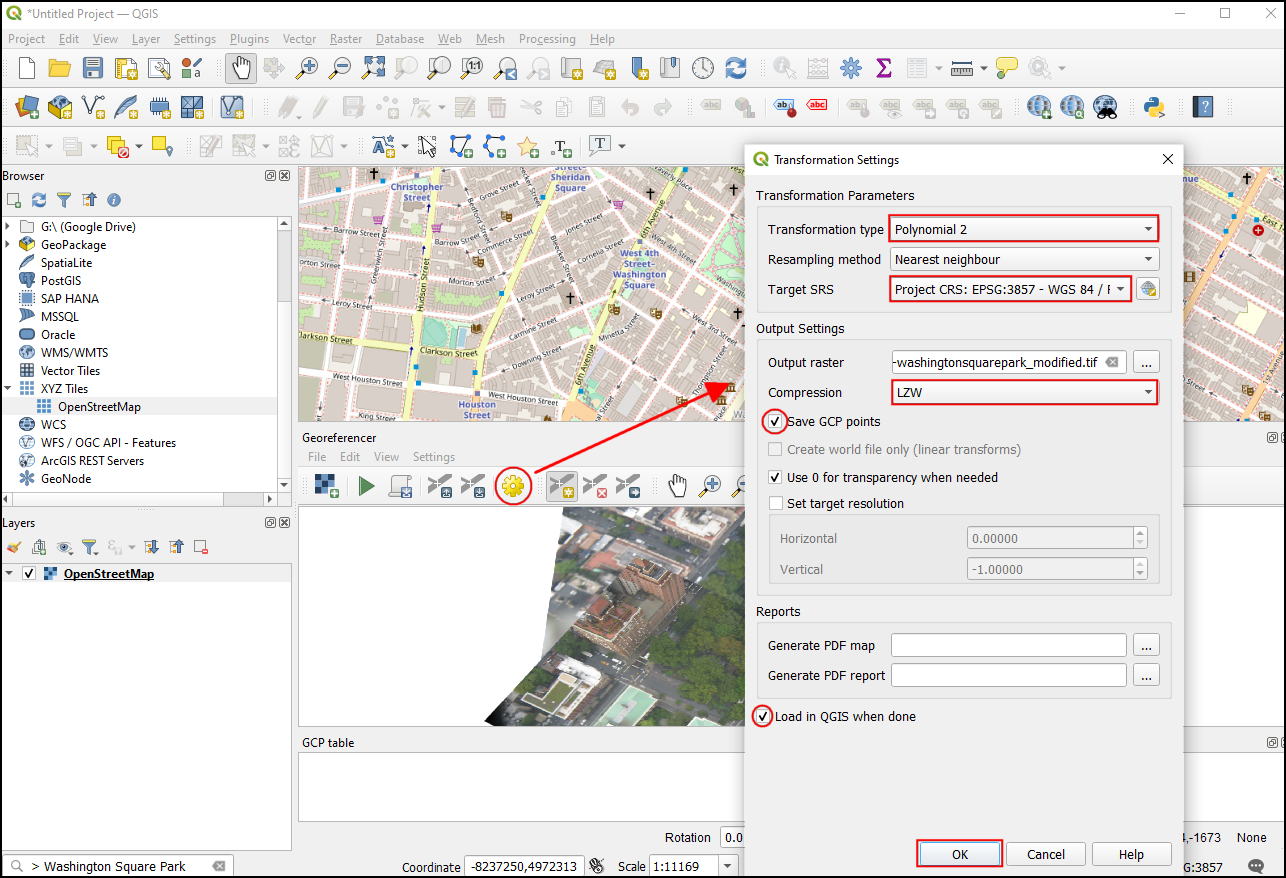

  1. Kies, in het dialoogvenster Transformatie instellingen, het Transformatie type als Polynoom 2. Bekijk QGIS Documentation om meer te leren over de verschillende types voor transformatie en hun gebruik. Zoals eerder vermeld is onze basiskaart in het CRS EPSG 3857 Pseudo Mercator, dus stel dat in als het Doel SRS. U kunt nu de naam Uitvoer raster laten staan op de standaard en kies LZW as the Compression. Selecteer gfebruik 0 voor transparantie indie nodig. Zorg er voor dat de optie Na afloop in QGIS laden is geselecteerd. Klik op OK.

../../_images/9.png
  1. Klik nu op de knop Punt toevoegen op de werkbalk en selecteer een eenvoudig te identificeren locatie in de afbeelding. Hoeken, kruispunten, palen etc. zijn goede controlepunten.

../../_images/10.png

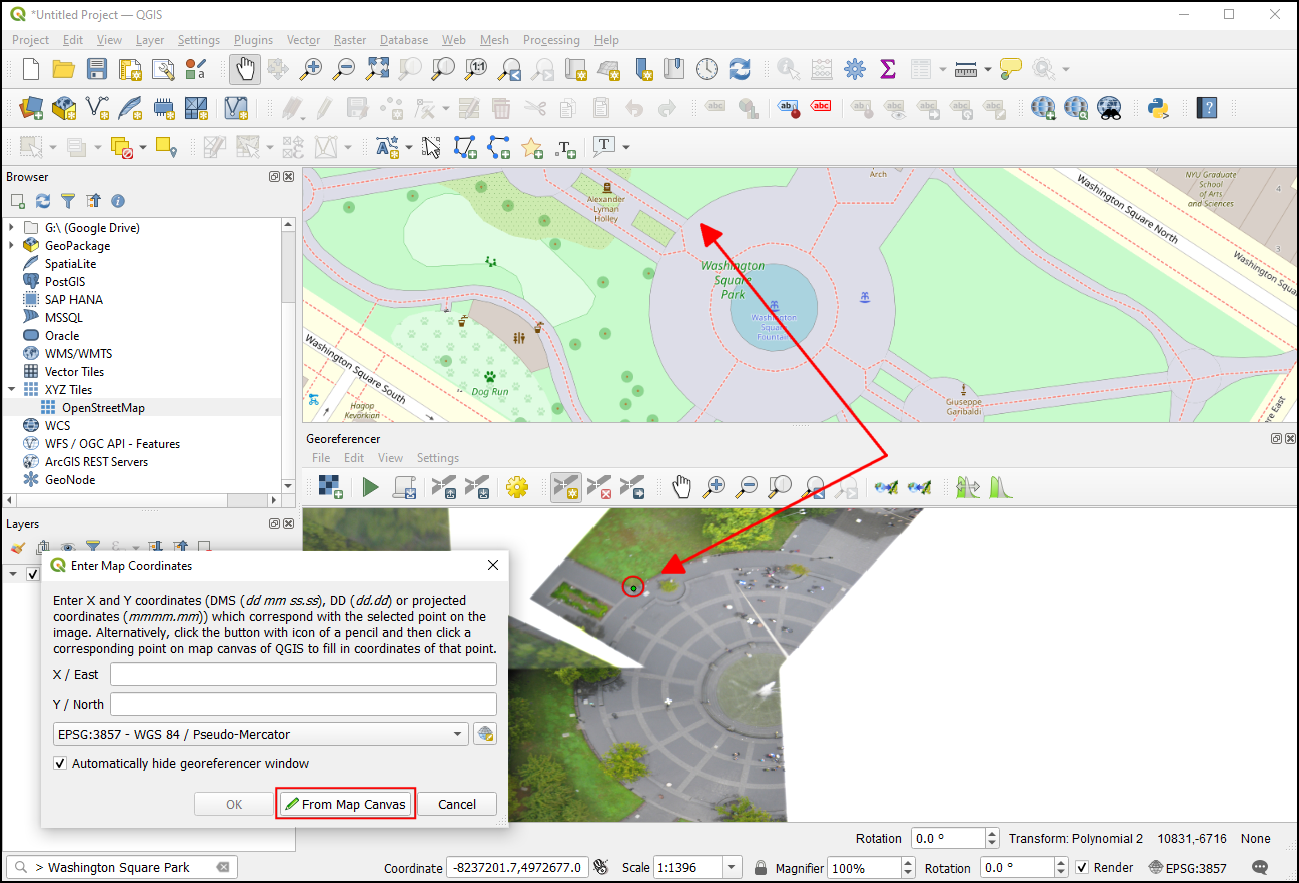

  1. Als u eenmaal op een locatie van een controlepunt in de afbeelding heeft geklikt, zult u een pop-up zien die u vraagt kaartcoördinaten in te vullen. Klik op de knop Van kaartvenster.

../../_images/11.png

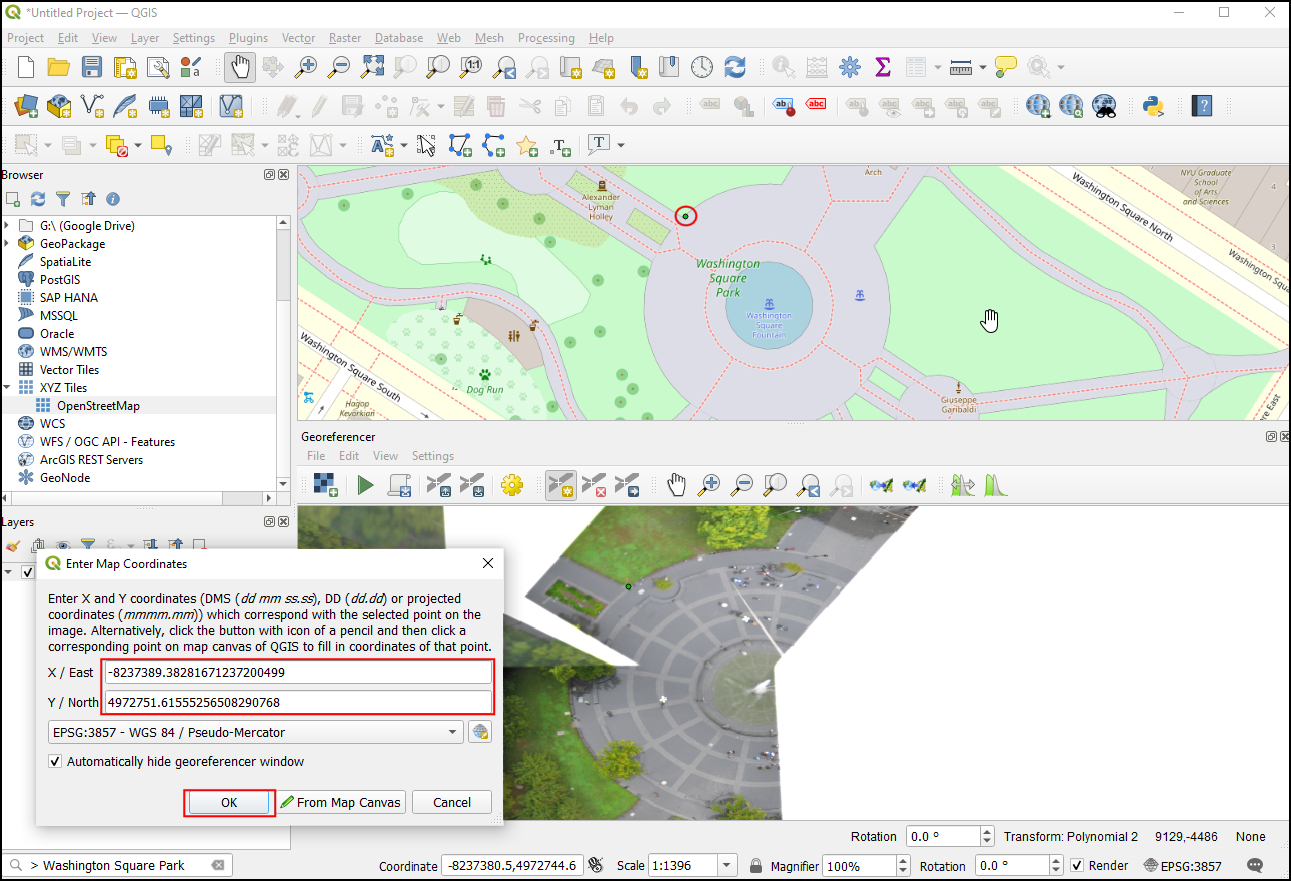

  1. Zoek dezelfde locatie op in de laag voor verwijzingen, d.i. en klik op het precieze punt. De coördinaten worden automatisch ingevuld vanuit de klik in het kaartvenster Klik op OK. Kies op dezelfde wijze nog tenminste 4 punten in de afbeelding en voeg hun coördinaten toe vanuit de laag voor verwijzingen.

../../_images/12.png

Notitie

Tip: Bij het selecteren van een GCP op een gebouw, kies dan altijd een punt aan de onderzijde van het gebouw. Veel lucht- en satellietafbeeldingen hebben leunende gebouwen, dus zal het kiezen van een punt op het dak fouten veroorzaken.

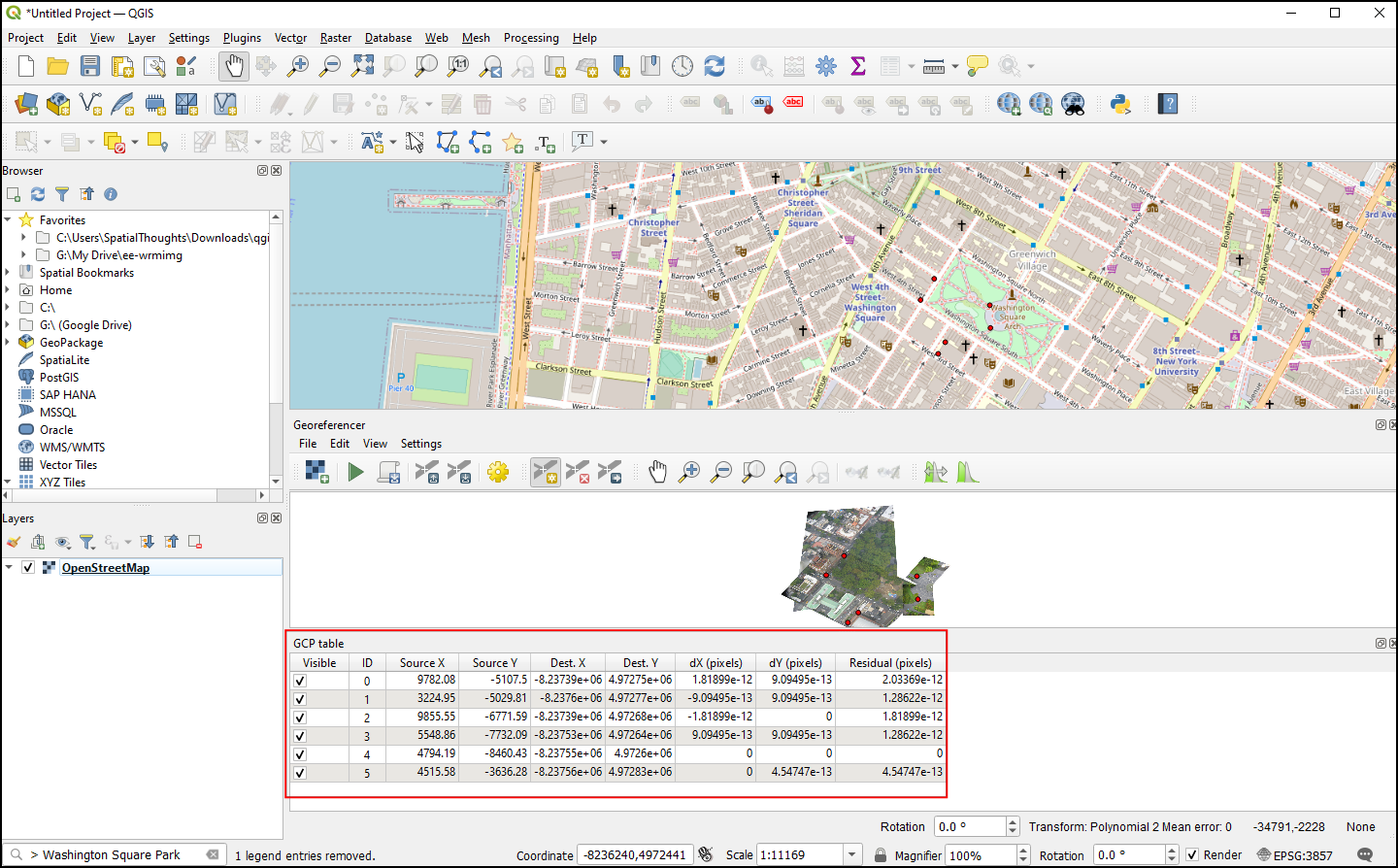

  1. Als u eenmaal het minimaal vereiste aantal punten hebt toegevoegd voor de transformatie, zult u zien dat de GCP’s nu een een niet-nul dX, dY en Residual foutwaarden hebben. Als een bepaald GCP ongewoon veel hoge foutwaarden heeft, betekent dat meestal een menselijke fout bij het invoeren van de waarden voor de coördinaten. U kunt die GCP dus verwijderen en opnieuw vastleggen.

../../_images/13.png

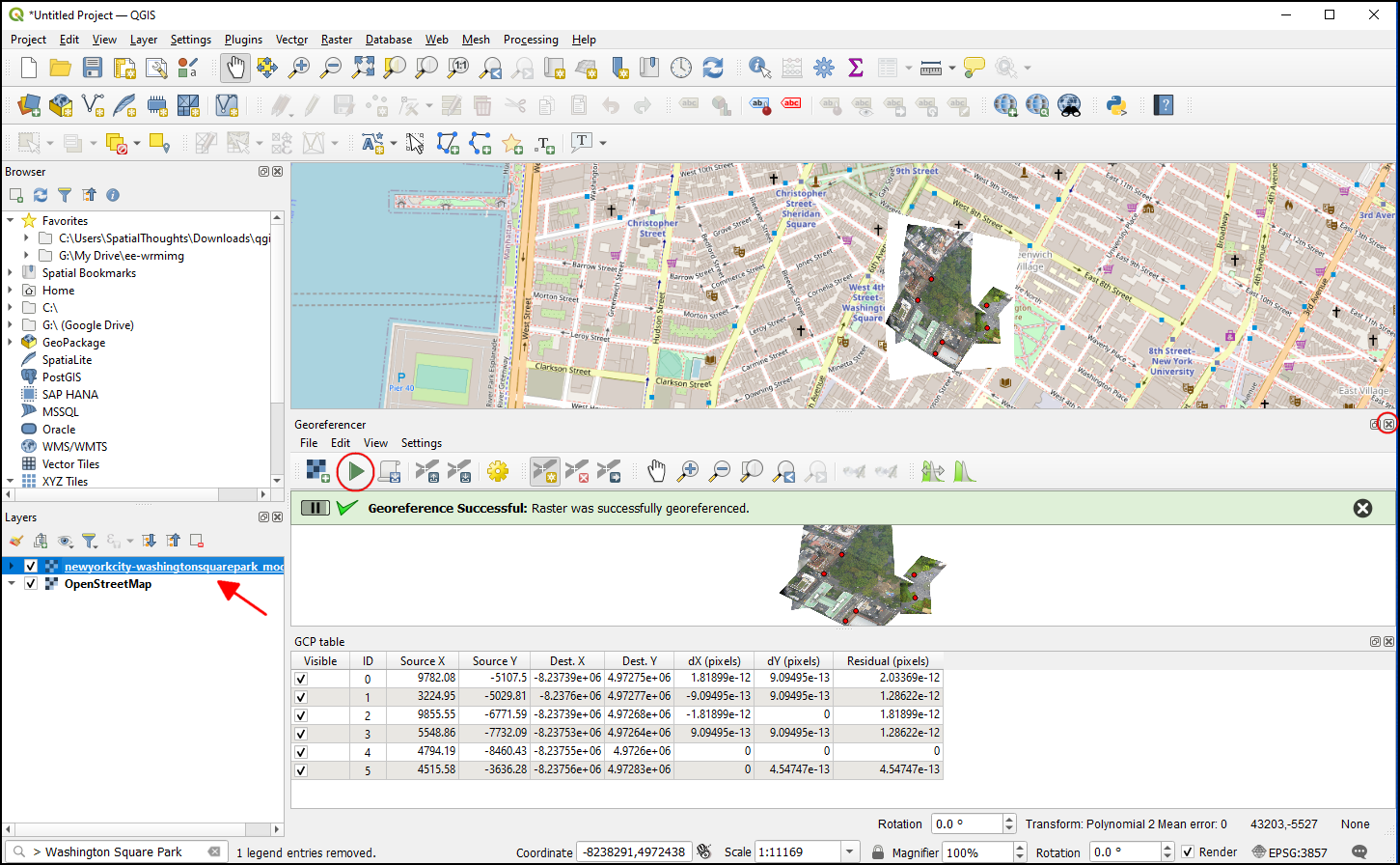

  1. Ga, als u eenmaal tevreden bent met de GCP’s, naar Bestand ‣ Geoverwijzingen starten. Dit zal het proces van opnieuw projecteren van de afbeelding starten met behulp van de GCP’s en het maken van het doelraster.

../../_images/14.png
  1. Als het proces is voltooid, zult u de laag met geo-verwijzingen geladen zien in QGIS. Als alles goed is gegaan zult u het netjes over de basiskaart zien liggen.

../../_images/15.png
  1. Laten we de witte rand verwijderen om de uitvoer er mooier uit te laten zien. Klik met rechts op de afbeeldingslaag en kies Eigenschappen.

../../_images/16.png

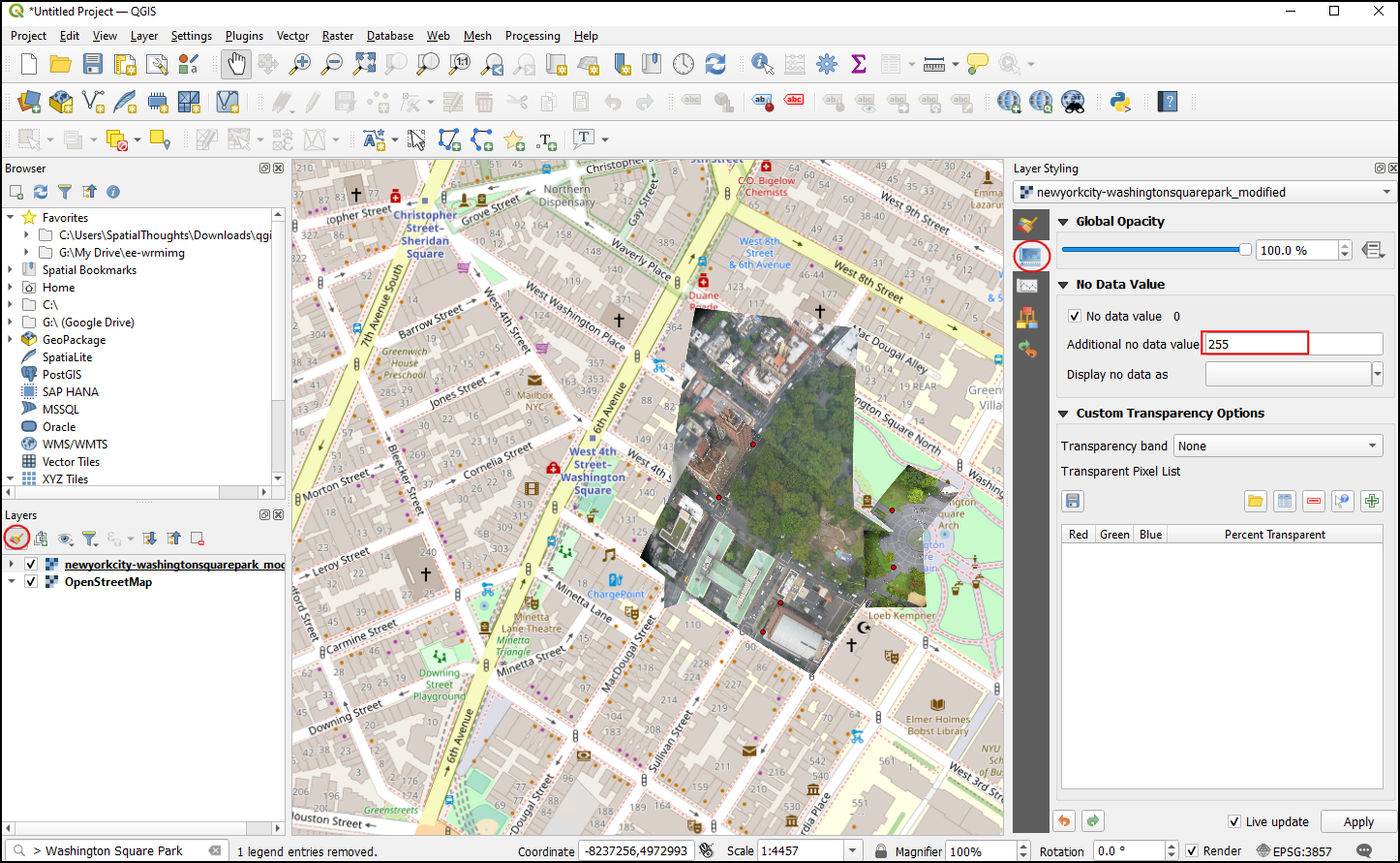

  1. Schakel naar de tab Transparantie. Voer 255 in als de Extra waarde ‘geen data’ en klik op OK.

../../_images/17.png

Notitie

8-bit-afbeeldingen hebben pixelwaarden in het bereik van 0-255. 0 is zwart en 255 is wit.

  1. Nu zult u uw afbeelding met geo-verwijzingen netjes over de basislaag zien liggen.

../../_images/18.png
