Een gekleurde rivierbekken-kaart maken (QGIS3)

In deze handleiding zullen we de werkstroom voor QGIS leren om artistieke kaarten voor rivieren te maken voor uw eigen land of regio met openbaar beschikbare hydrologische gegevens.

Notitie

Deze handleiding is geïnspireerd op de prachtige kaarten die worden geproduceerd door Grasshopper Geography. Ik ben eigenaar van een van hun afdrukken en ook u kunt hun werk ondersteunen door een van kaarten te kopen vanaf hun online winkel.

Overzicht van de taak

In deze handleiding zullen we gegevenslagen voor bekkens en rivieren van HydroSHEDS gebruiken en een kaart van de beddingen van rivieren in India maken.

Andere vaardigheden die u zult leren

• Hoe een projectie toe te wijzen aan een vectorlaag met onjuiste of ontbrekende projectie.

• Hoe meerdere lagen samen te voegen tot één Geopackage.

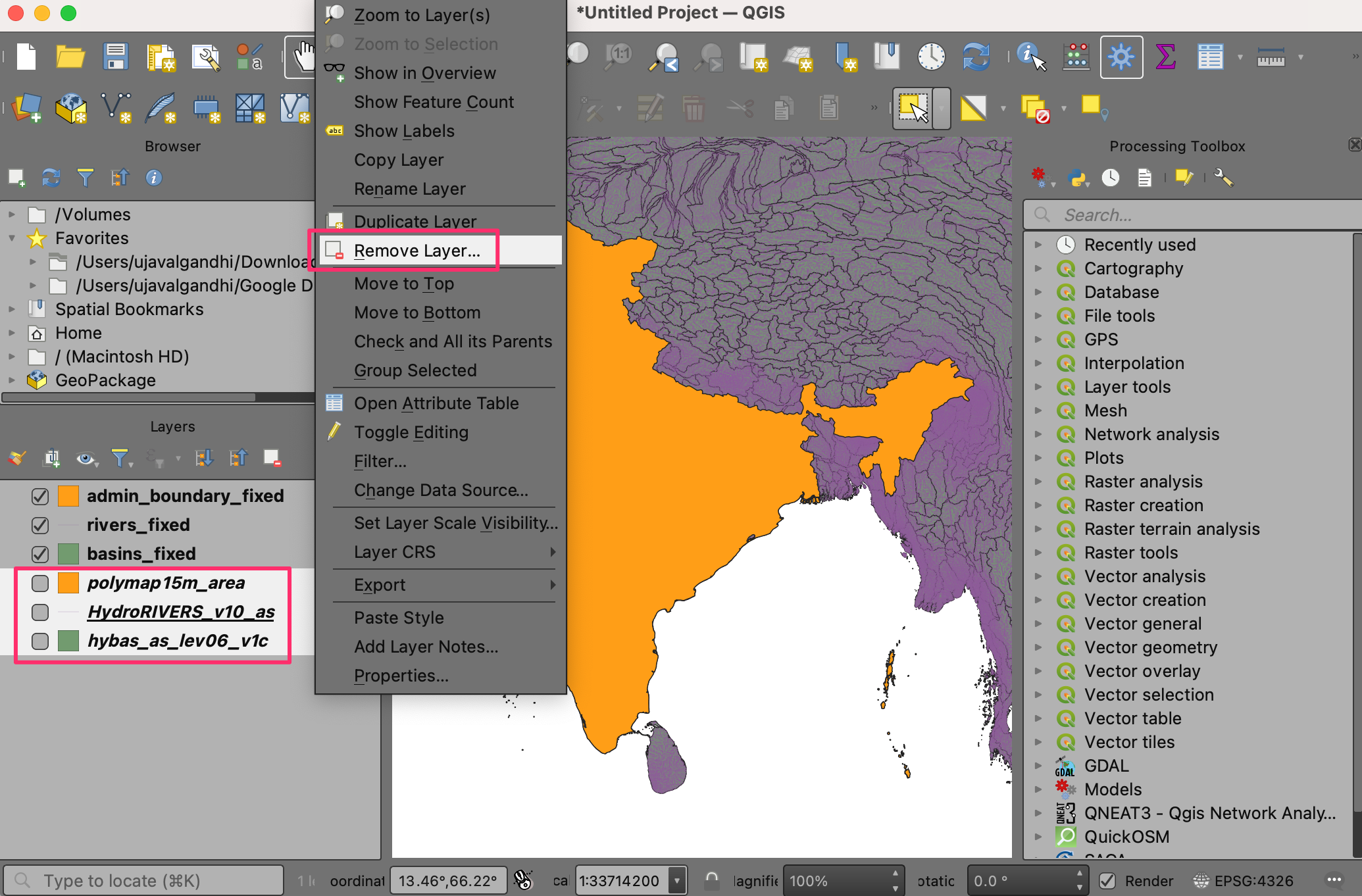

• Hoe een badge ‘Made with QGIS’ aan uw kaart toe te voegen.

De gegevens ophalen

HydroSHEDS provides global hydrological datasets suitable for regional and global applications. The data layers are derived from hydrologically conditioned DEM from SRTM.

Grenzen van bekkens

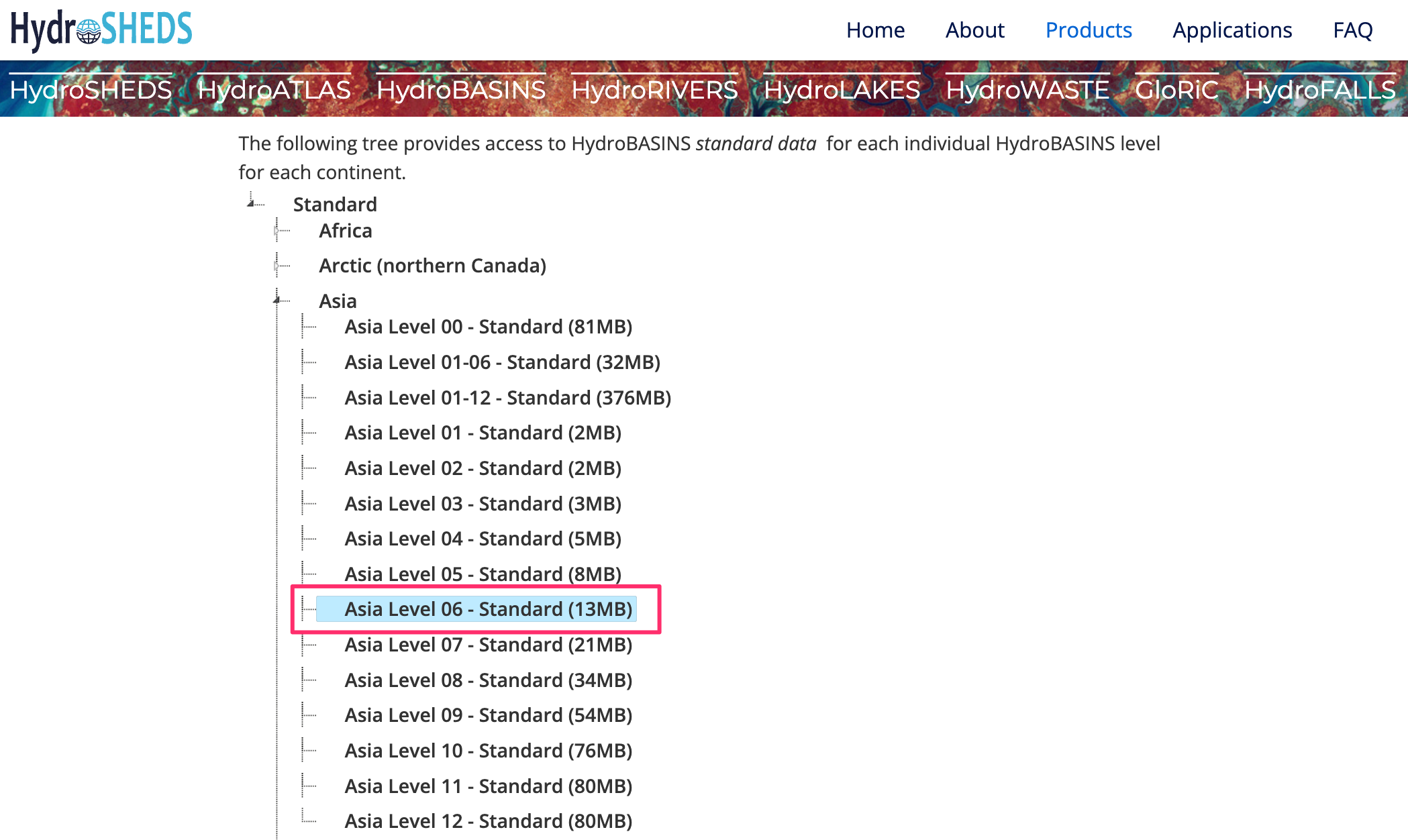

HydroBasins verschaft polygoongrenzen van bekkens voor verschillende continenten. De grenzen zijn hiërarchisch – elk bekken op niveau N wordt verder onderverdeeld in kleinere bekkens op het niveau N+1. Voor deze handleiding zullen we de niveau 6 grenzen voor bekkens gebruiken. U kunt een ander niveau gebruiken, afhankelijk van uw regio en het type kaart dat u wilt maken. Bezoek de pagina HydroBASINS en download het zip-bestand voor uw regio.

Notitie

HydroSHEDS basin boundaries are derived from SRTM data which is over 20 years old at this point. The basin boundaries may not match the official basin boundaries in your region. You can substitute HydroBasins data with polygons from official sources when available.

Riviernetwerk

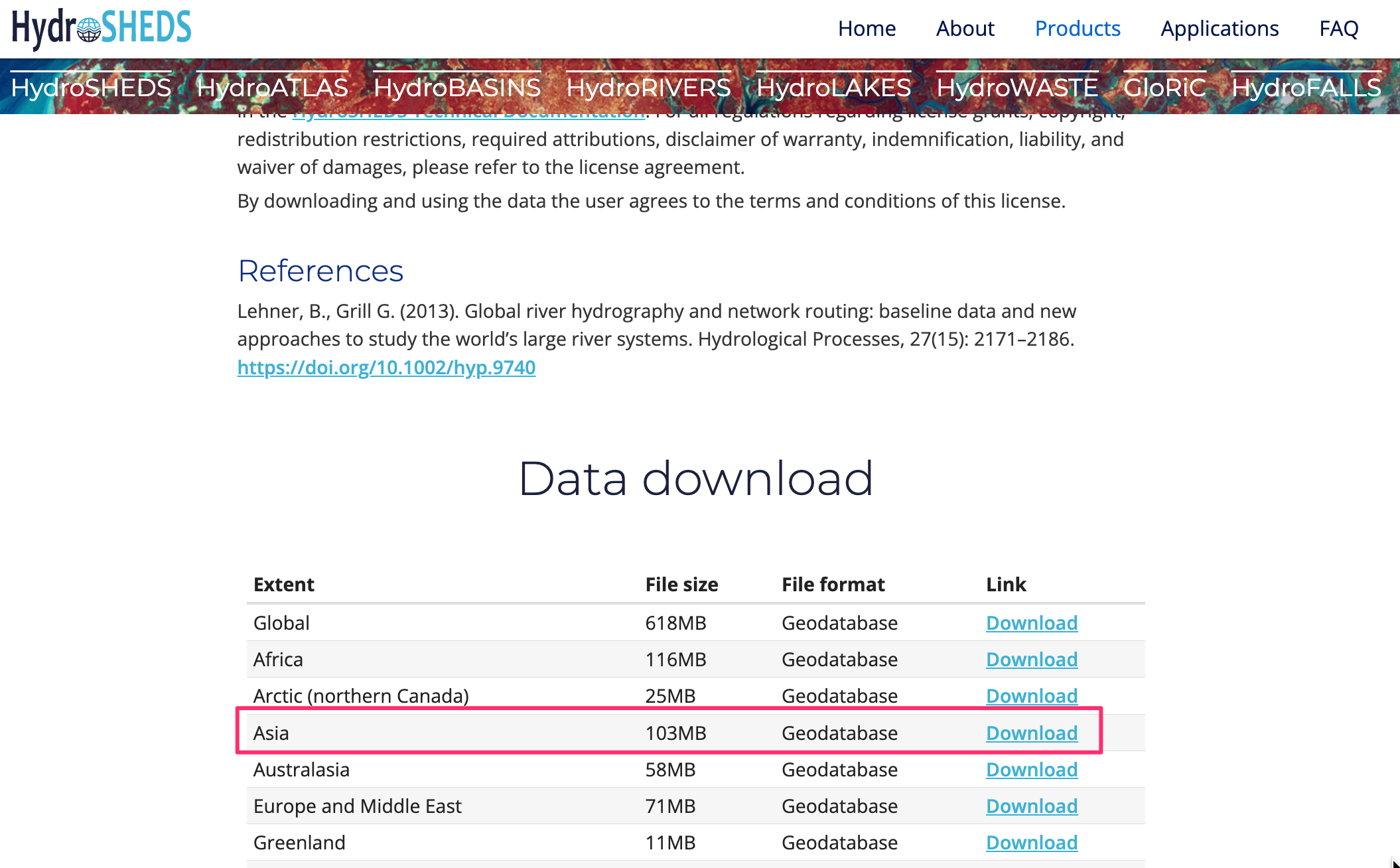

HydroRIVERS verschaft een lijn-shapefile dat het netwerk van de rivier weergeeft. Bezoek de pagina HydroRIVERS en download het zip-bestand voor uw regio van interesse.

Administratieve grens

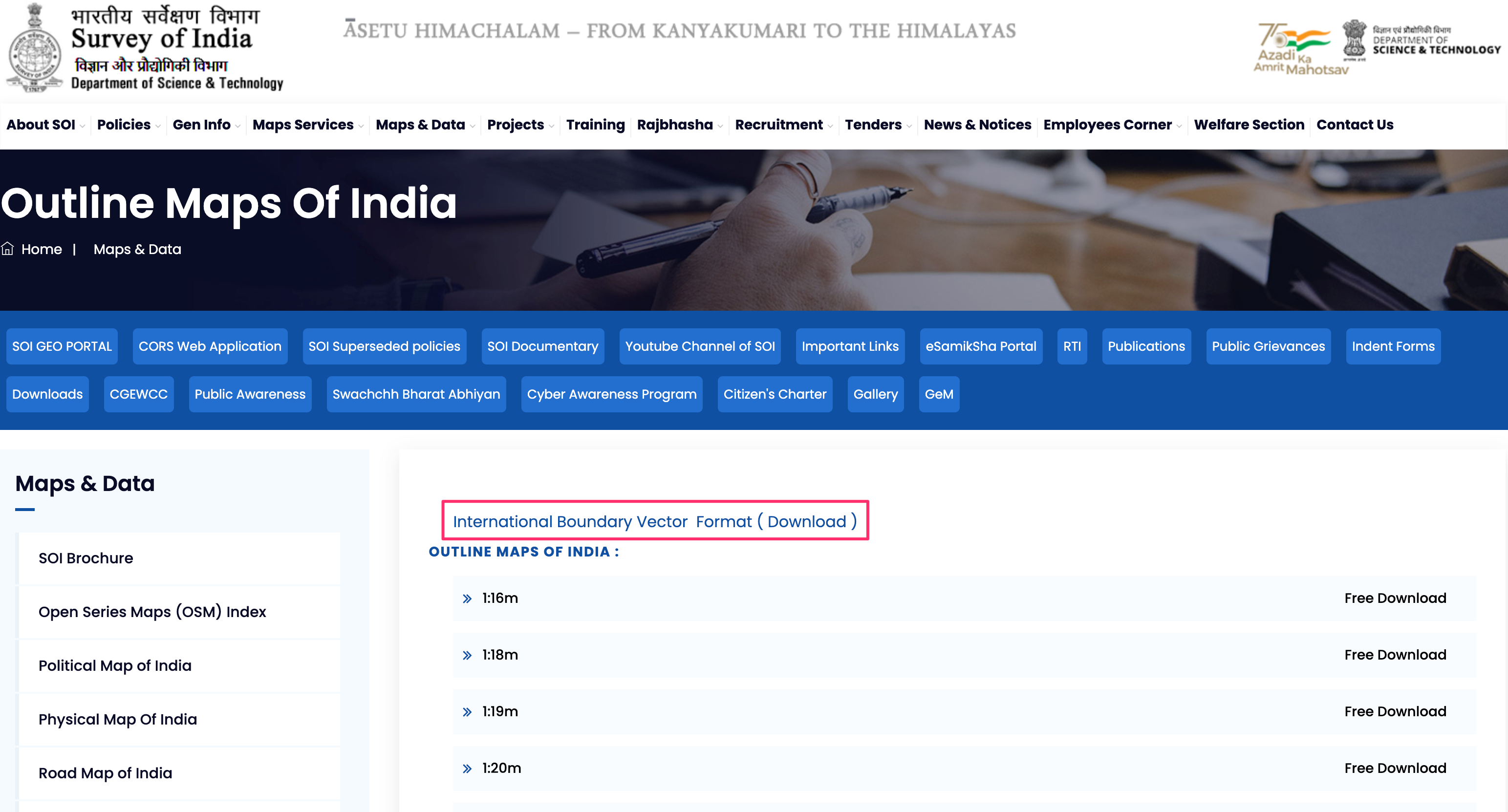

We zullen de gegevens van HydroSHEDS clippen naar de grens van de door u gekozen regio. In deze handleiding willen we een kaart met bekkens in India maken, we zullen dus de Shapefile met grenzen van Survey of India gebruiken. Bezoek de pagina Outline Maps of India en download de India International Boundary Vector Format. Als u administratieve grenzen van andere landen of staten wilt, kunt u die ophalen vanaf GADM of geoBoundaries.

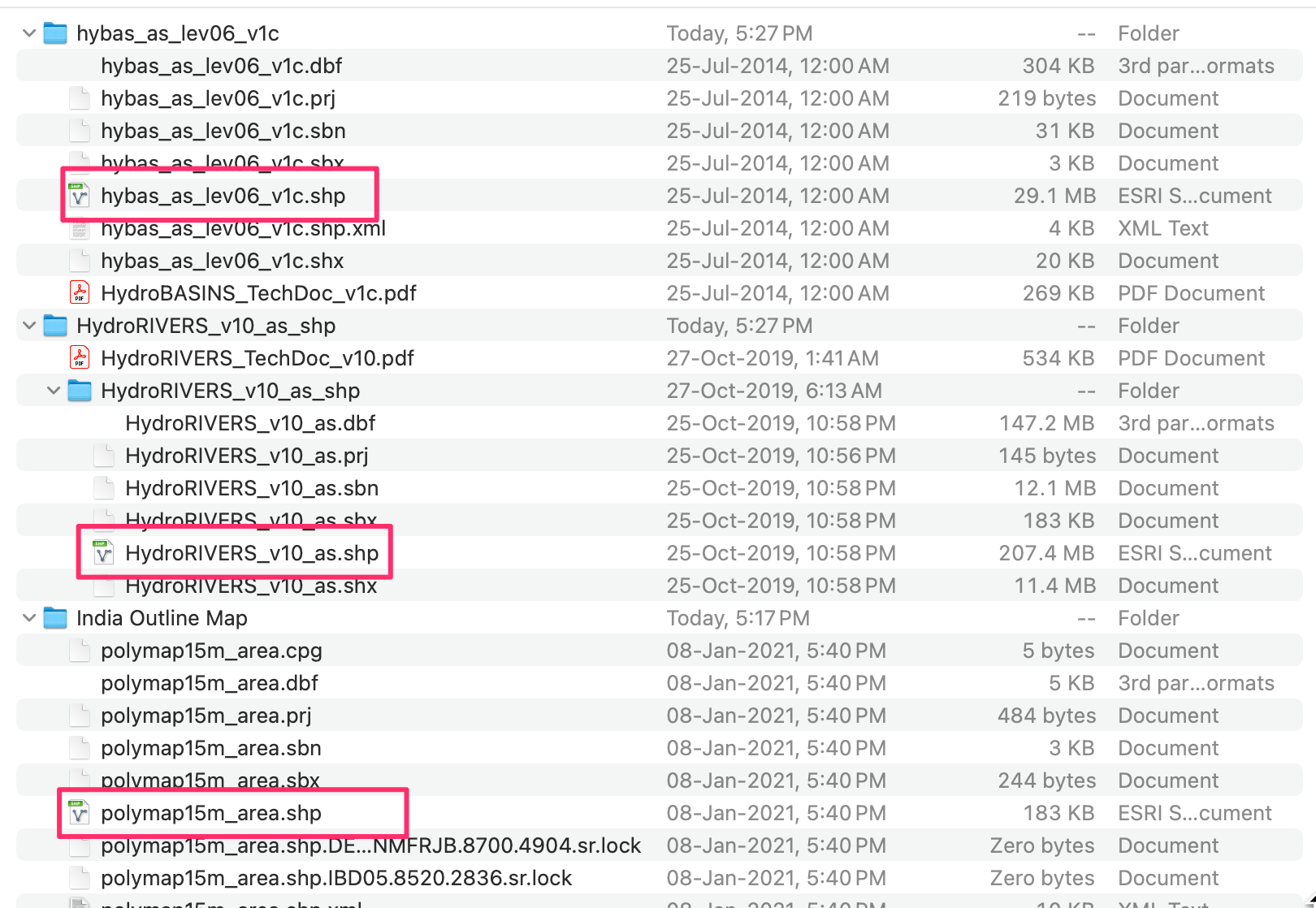

Als alle bestanden zijn gedownload, pak ze uit en kopieer ze naar een map. U zou nu 3 Shapefiles moeten hebben: hybas_as_lev06_v1c.shp, HydroRIVERS_v10_as.shp en administratieve grenzen `polymap15m_area.shp`.

Gegevensbronnen: [HYDROSHEDS], [SOI]

Procedure

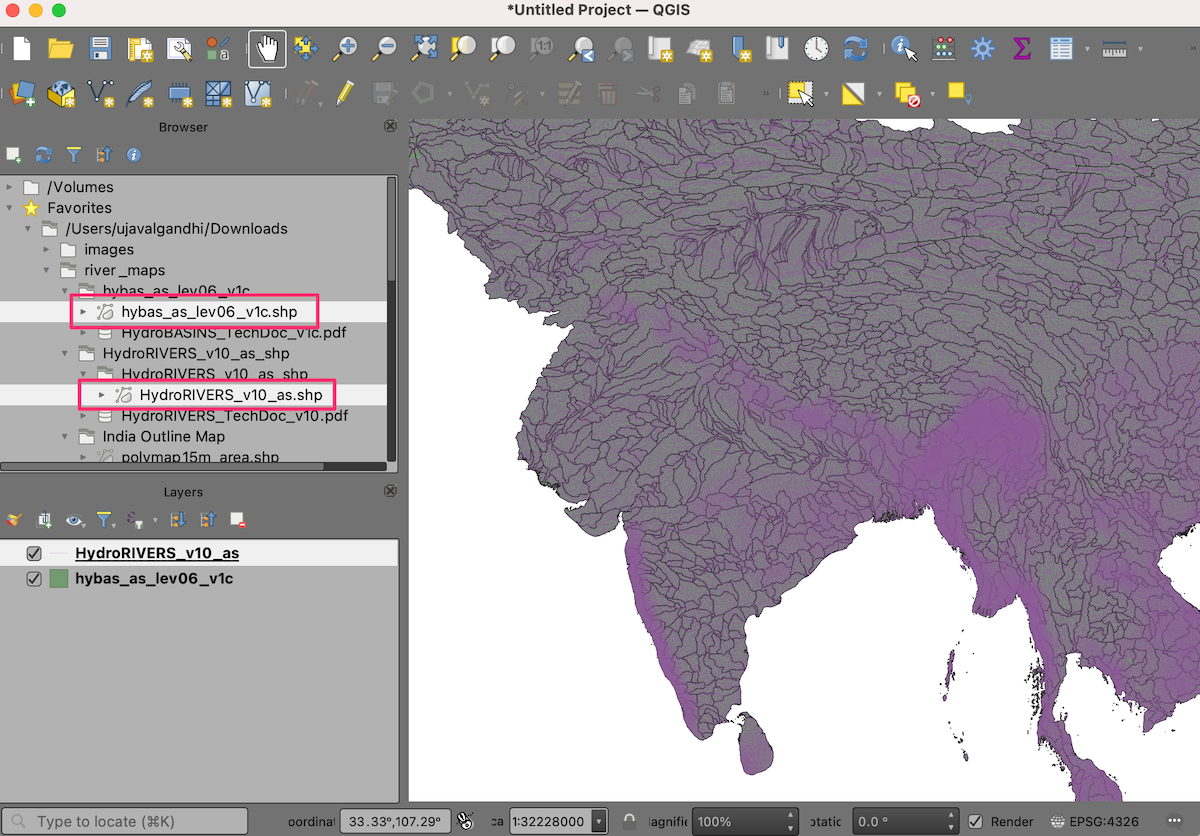

1. Open QGIS en lokaliseer de gedownloade bestanden in de QGIS Browser. Sleep hybas_as_lev06_v1c.shp en HydroRIVERS_v10_as.shp naar het kaartvenster en zet ze daar neer.

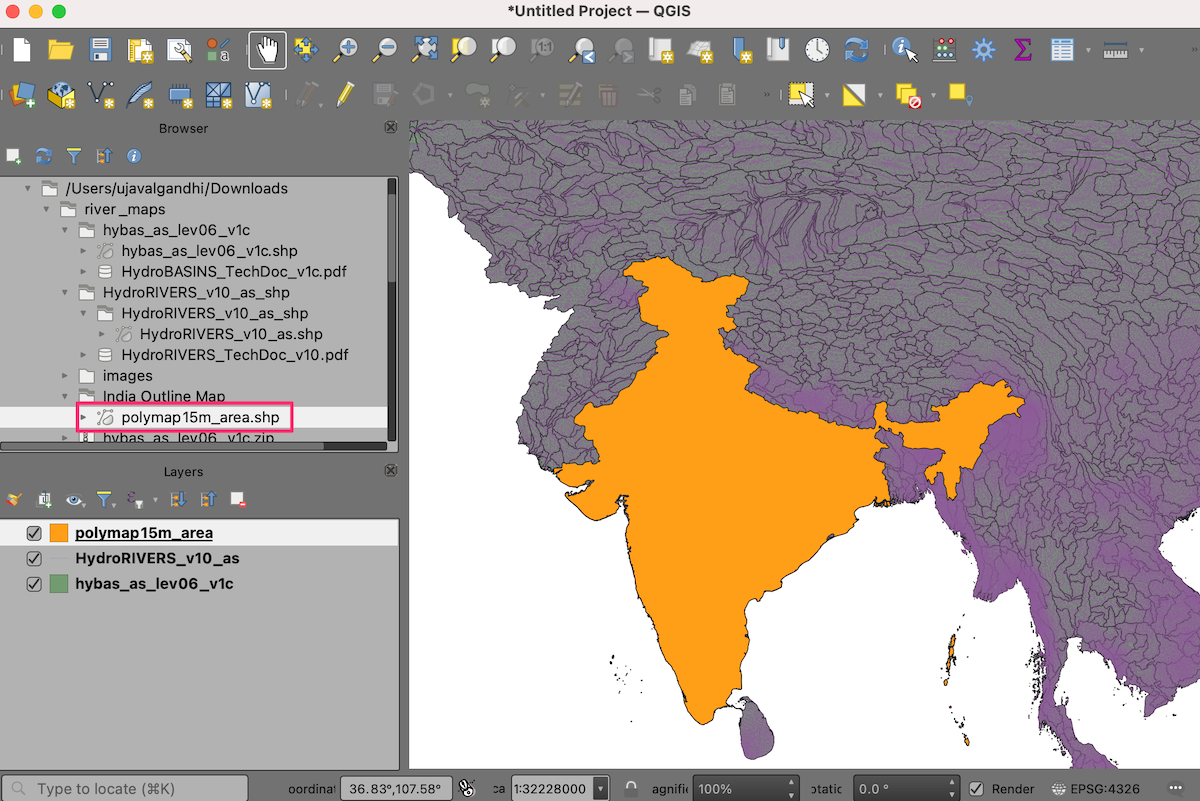

2. Lokliseer de shapefile met de administratieve grenzen polymap15m_area.shp en sleep-en-zet-neer in het kaartvenster.

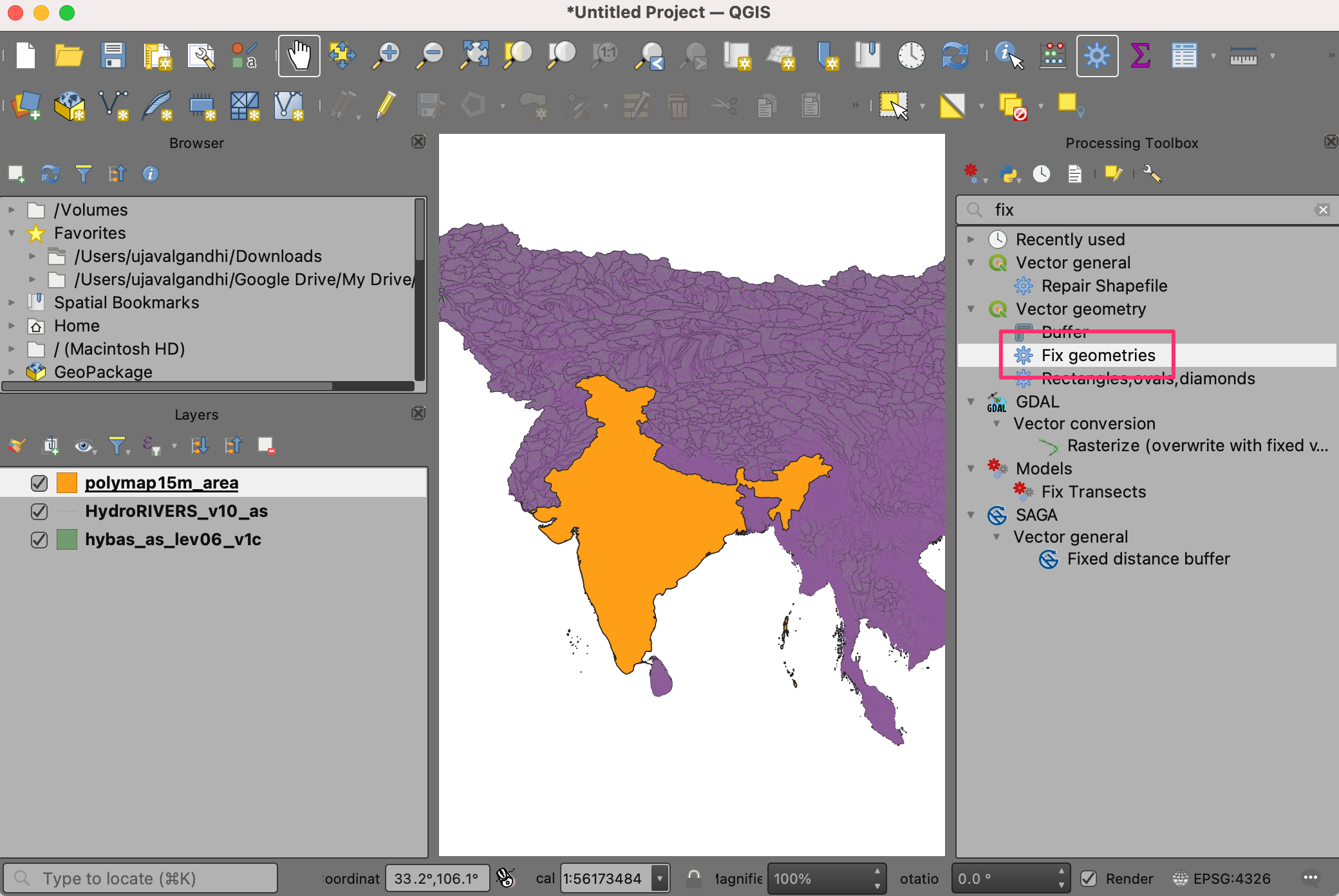

3. De gegevenslagen van HydroSHEDS hebben enkele objecten met ongeldige geometrieën. Laten we die repareren bij het doorgaan. Open de Toolbox van Processing via Processing ‣ Toolbox. Zoek en lokaliseer het gereedschap Vector geometrie ‣ Geometrieën repareren. Dubbelklik erop om het te starten.

Notitie

U kunt de handleiding Ongeldige geometrieën afhandelen (QGIS3) bekijken om meer te weten te komen over de oorzaken en reparaties voor ongeldige geometrieën.

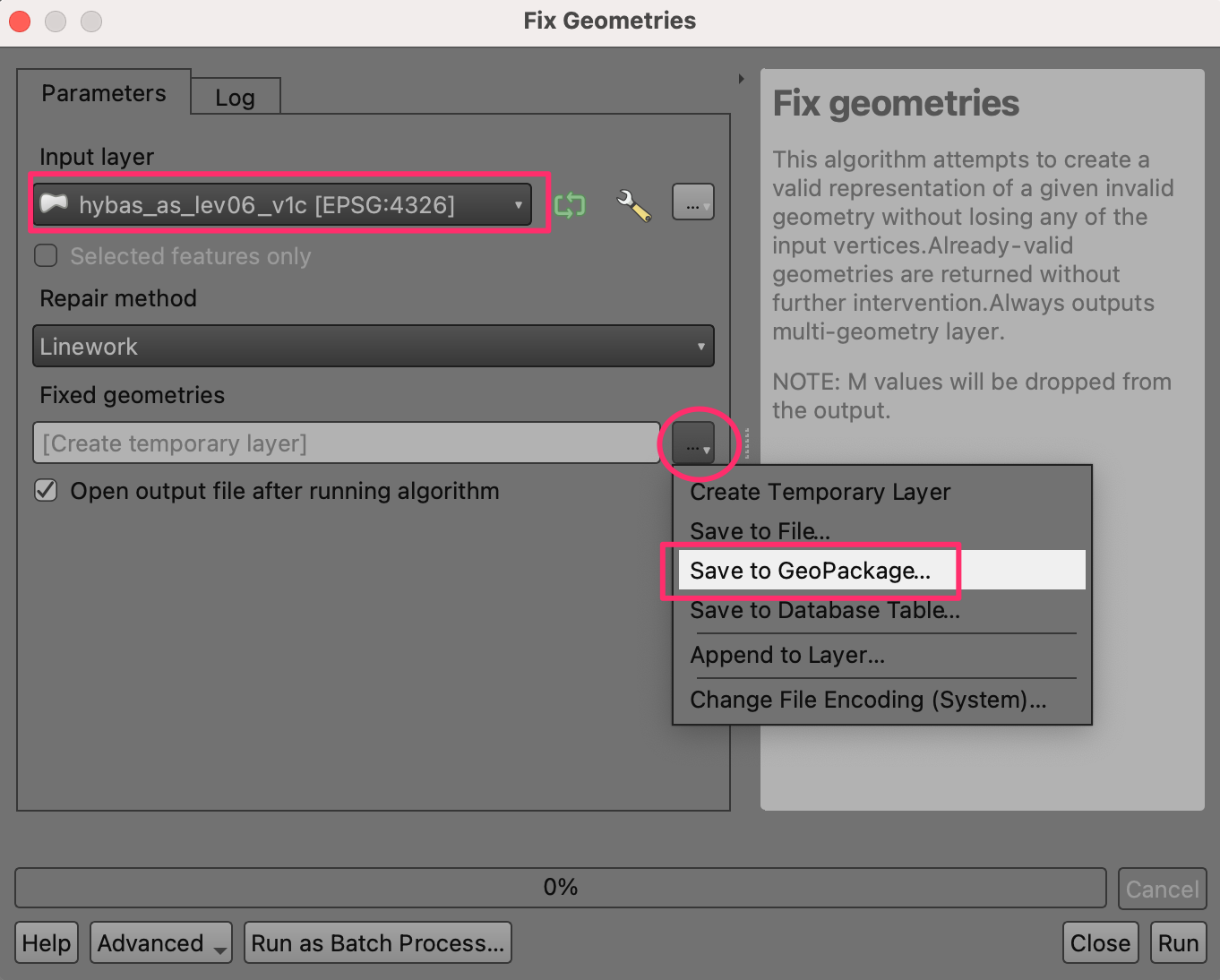

4. Selecteer hybas_as_lev06_v1c als de Invoerlaag. Klik op de knop … naast Gerepareerde geometrieën en selecteer Opslaan naar GeoPackage….

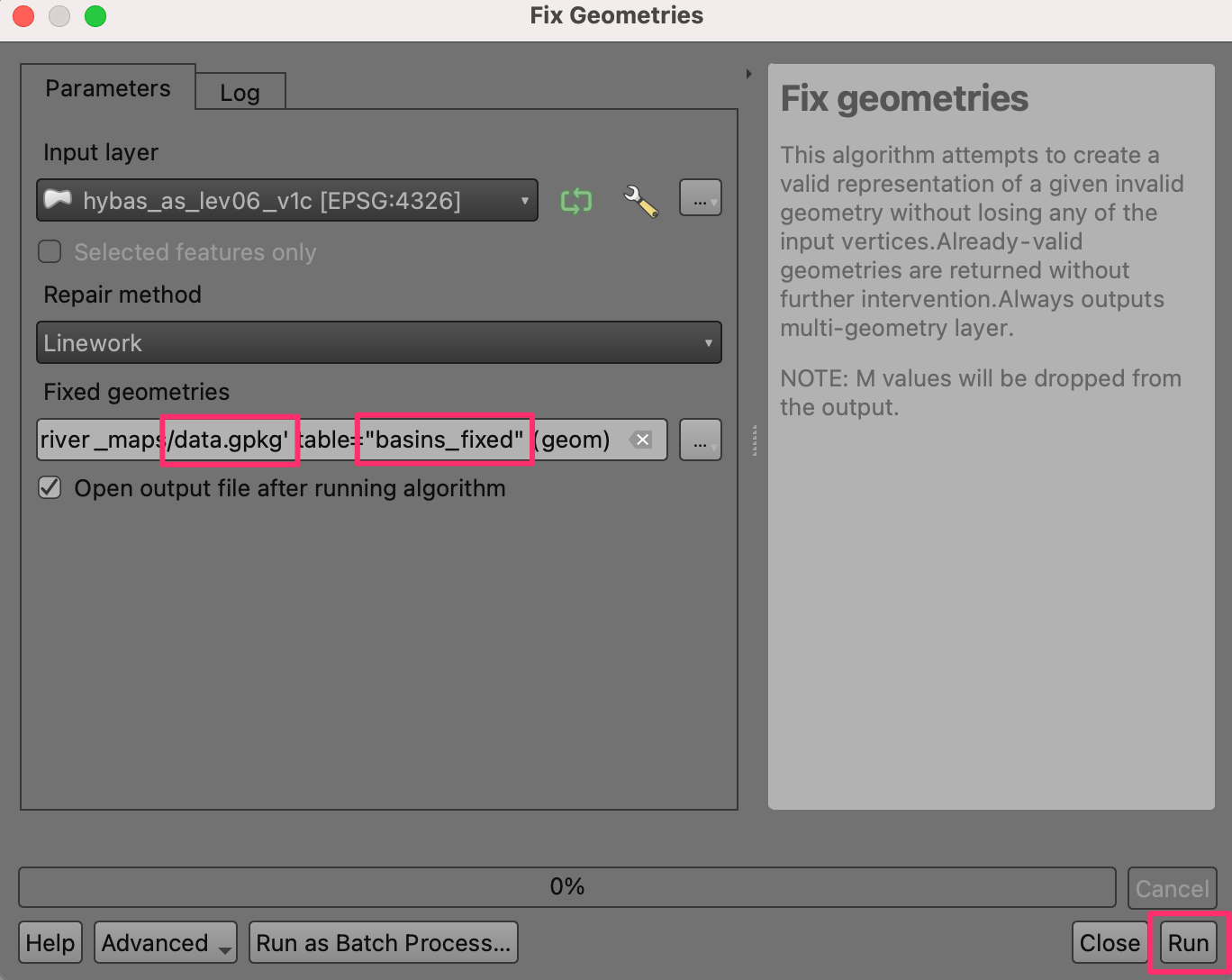

5. Browse to the location where you want to save the output data and enter the name data.gpkg. Click Save. You will be prompted to enter a Layer name. Enter basins_fixed. Click OK. Next click Run to run the algorithm and generate the output layer.

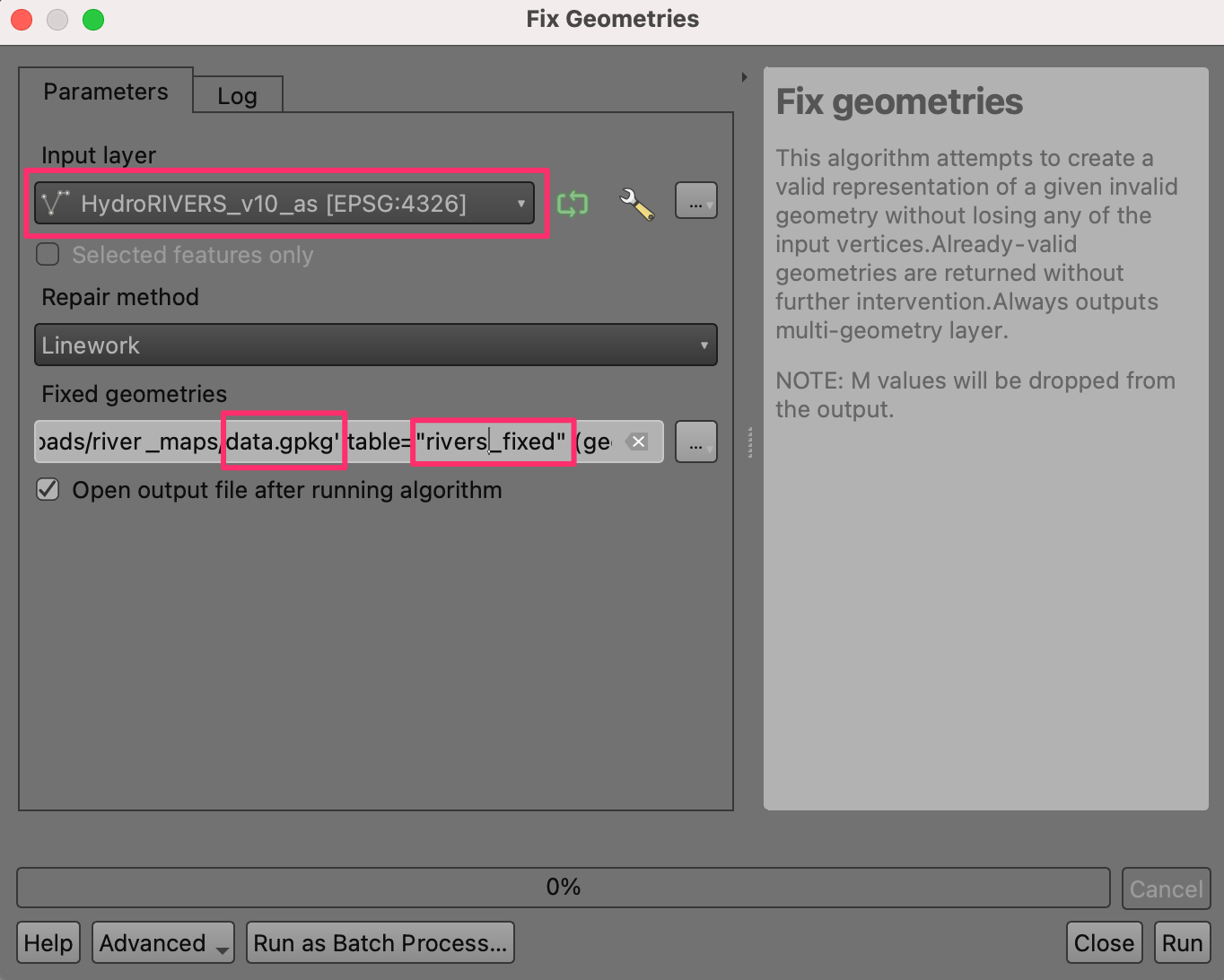

6. Repeat the step for the HydroRIVERS_v10_as layer. Select the same GeoPackage data.gpkg that was created in the previous step. Do not worry if you get a message indicating that the file will be overwritten. QGIS will not overwrite the file, but append a new layer to the same GeoPackage. This time use rivers_fixed as the Layer name.

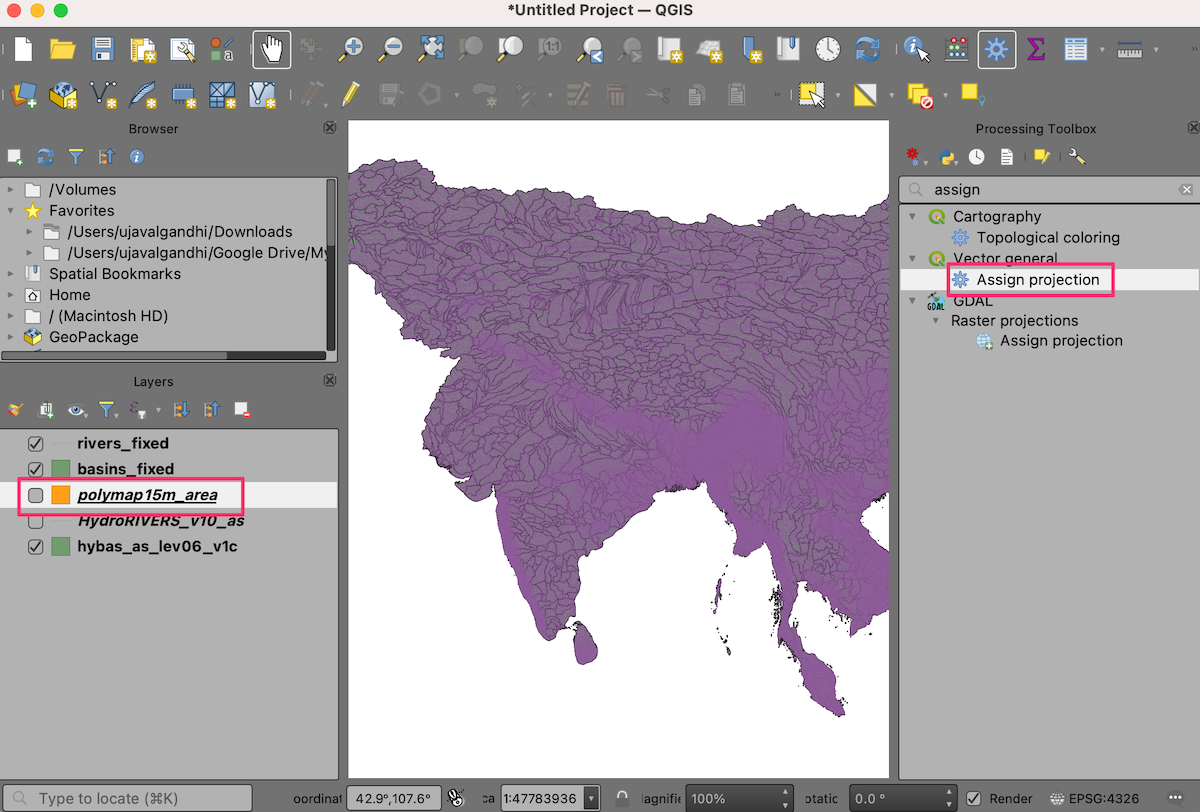

7. De laag polymap15m_area heeft een projectie die niet wordt herkend door QGIS. We zullen een bekende projectie aan deze laag toewijzen. Zoek en lokaliseer het gereedschap Vector algemeen ‣ Projectie toekennen en dubbelklik erop om het te openen.

Notitie

Onthoud dat het gereedschap Projectie toekennen de laag niet opnieuw projecteert, maar eenvoudigweg de juiste informatie over de projectie toevoegt aan een laag met geoverwijzingen met ontbrekende of onjuiste projectie. Gebruik het gereedschap Laag opnieuw projecteren als u het CRS van een laag wilt wijzigen.

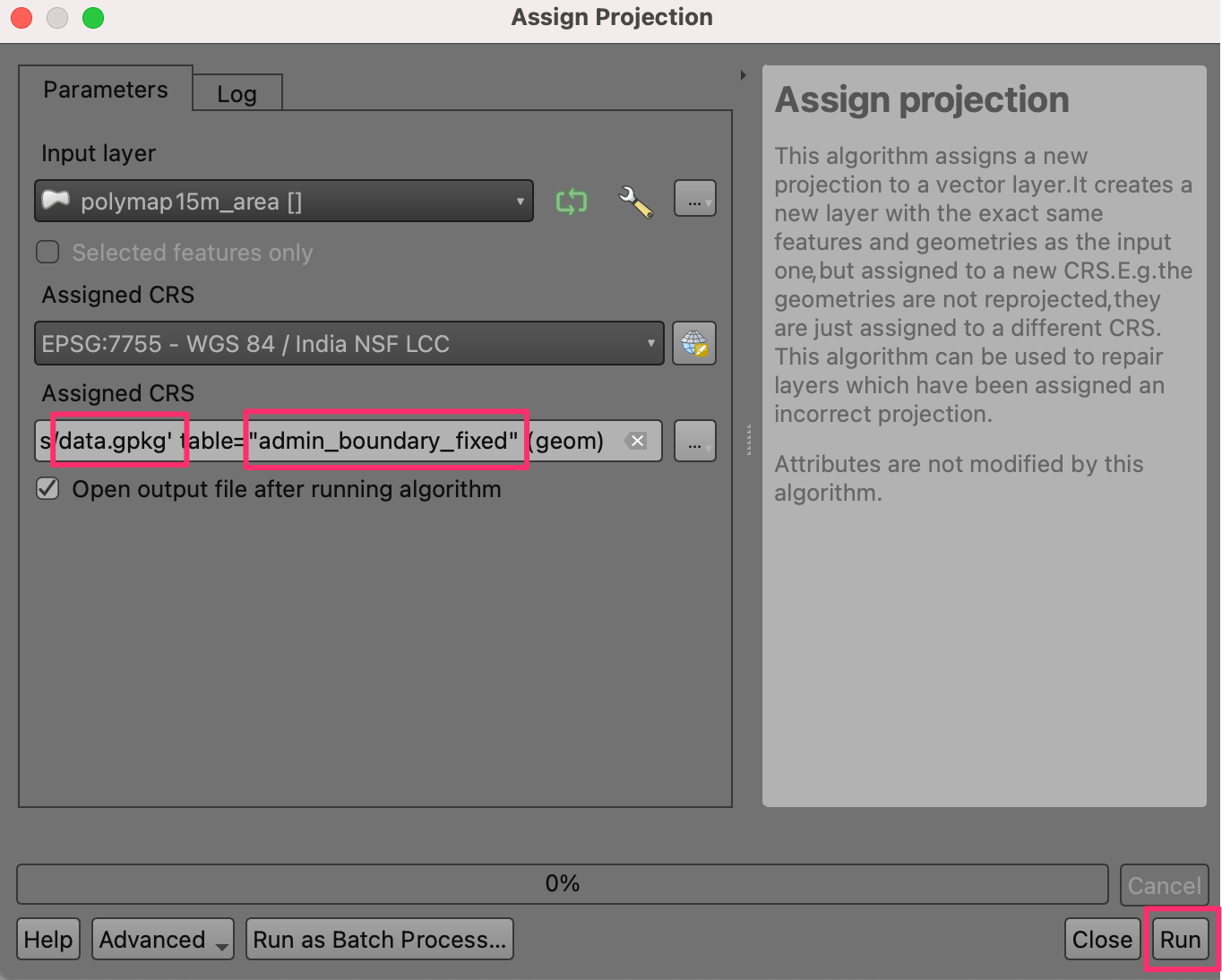

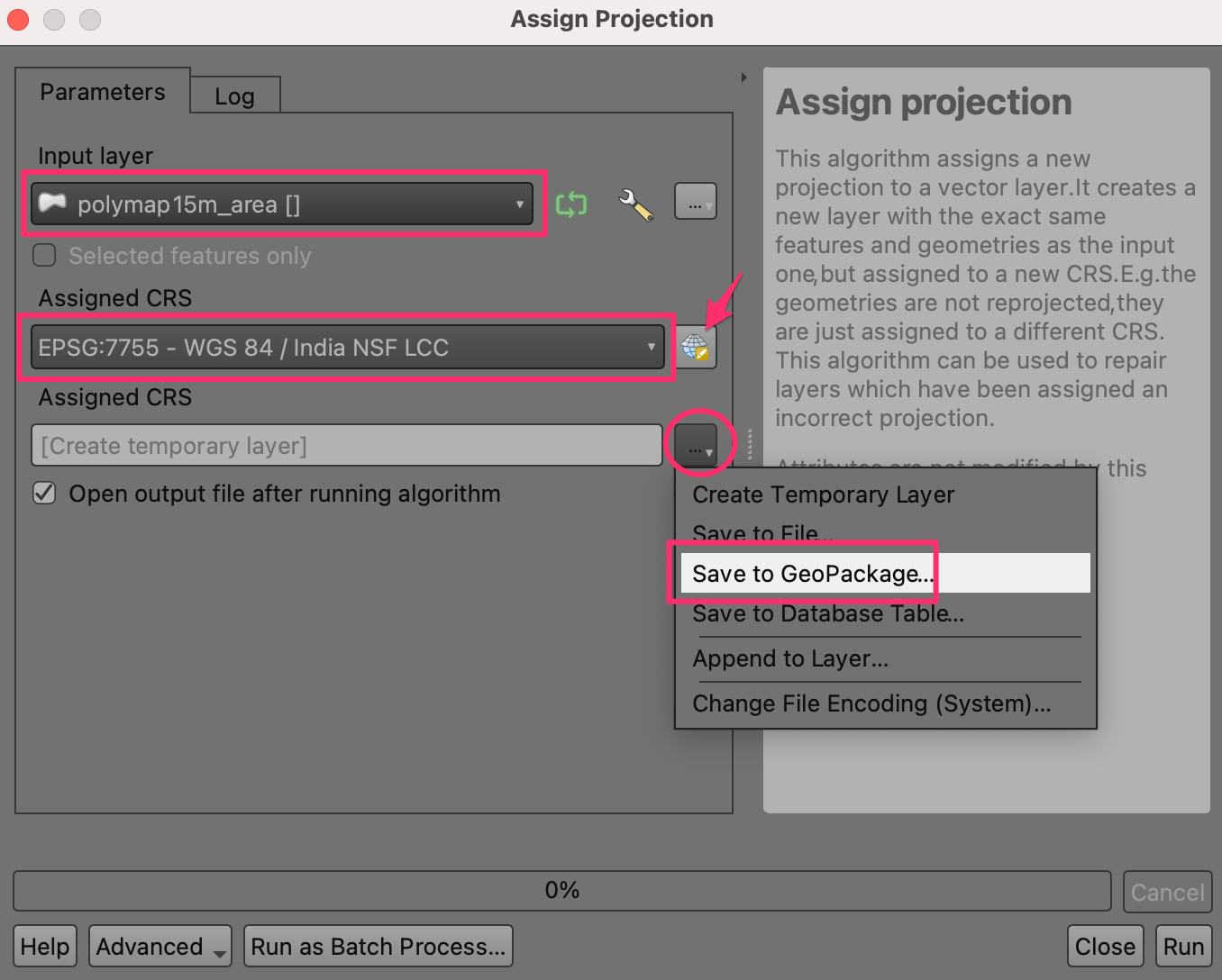

8. Selecteer polymap15m_area als de Invoerlaag. Klik op de knop CRS selecteren en zoek naar de projectie EPSG:7755 - WGS 84 / India NSF LCC en selecteer die. Klik op de knop … naast Assigned CRS en selecteer Opslaan naar GeoPackage….

9. Select the same GeoPackage data.gpkg and enter the layer name admin_boundary_fixed. Click Run.

10. U zult nu 3 nieuwe lagen hebben basins_fixed, rivers_fixed en admin_boundary_fixed geladen in het paneel Lagen in QGIS. Houd de Shift-toets ingedrukt en selecteer alle resterende lagen. Klik met rechts en selecteer Laag verwijderen….

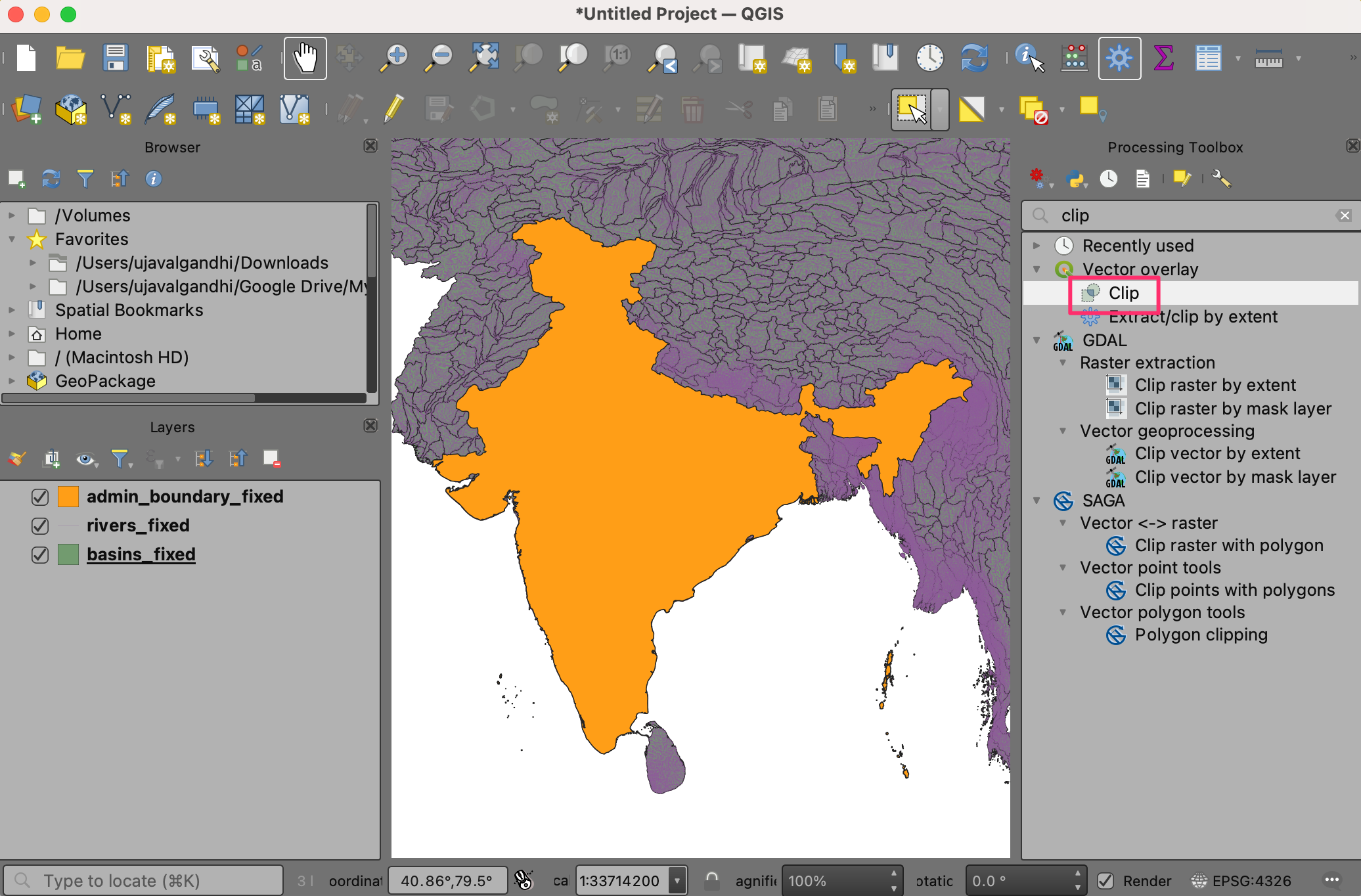

11. We zullen nu de lagen voor de bekkens en de rivieren clippen naar de administratieve grens. Zoek en lokaliseer het gereedschap Vector op elkaar leggen ‣ Clippen uit de Toolbox van Processing. Dubbelklik erop om het te openen.

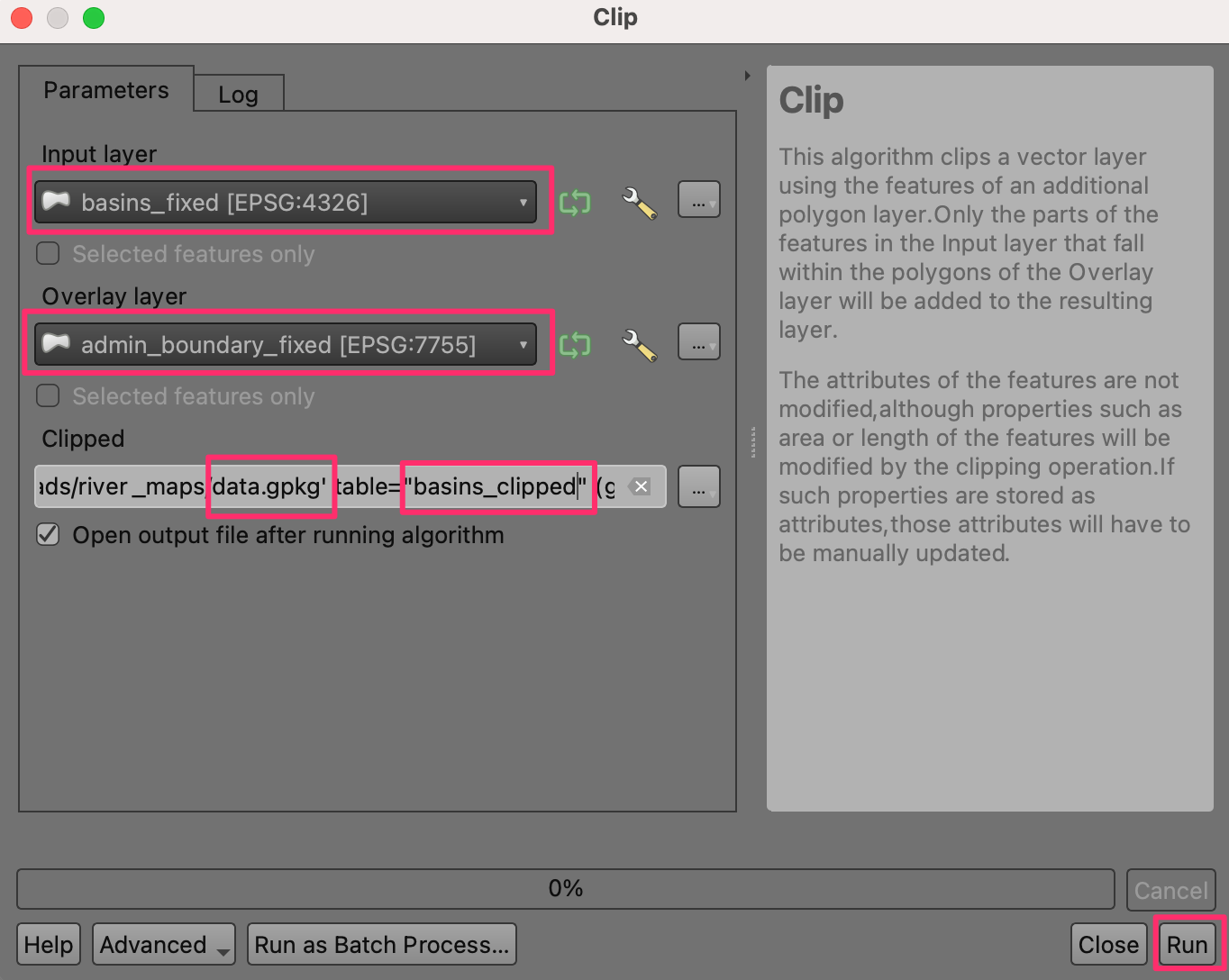

12. Select basins_fixed as the Input layer and admin_boundary_fixed as the Overlay layer. Save the output to the same GeoPackage data.gpkg as the layer basins_clipped. Click Run.

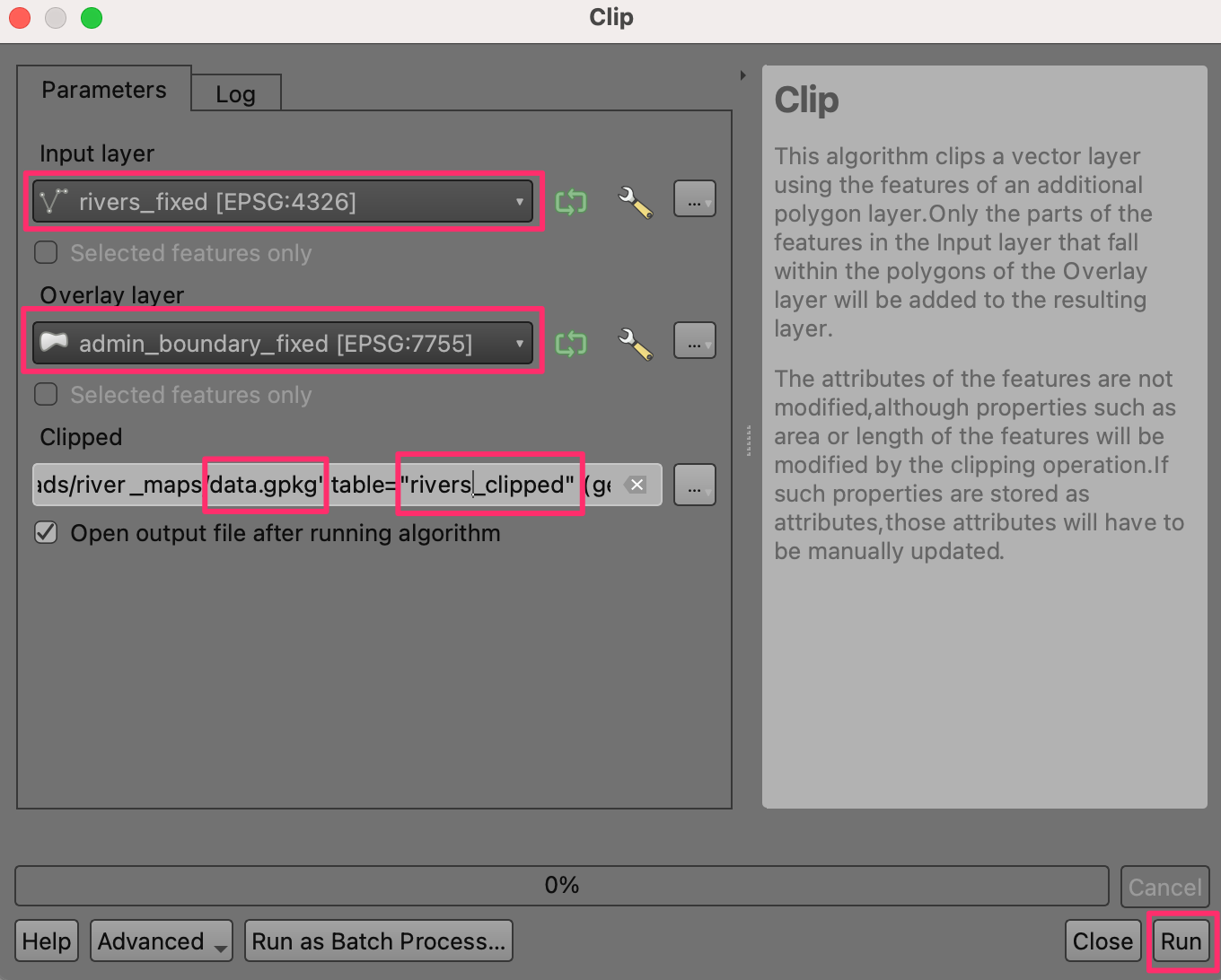

13. Als het verwerken is voltooid, herhaal het proces met de laag rivers_fixed als de Invoerlaag en admin_boundary_fixed als de Overlay laag. Sla de uitvoer op naar hetzelfde GeoPackage data.gpkg als de laag rivers_clipped. Klik op Uitvoeren.

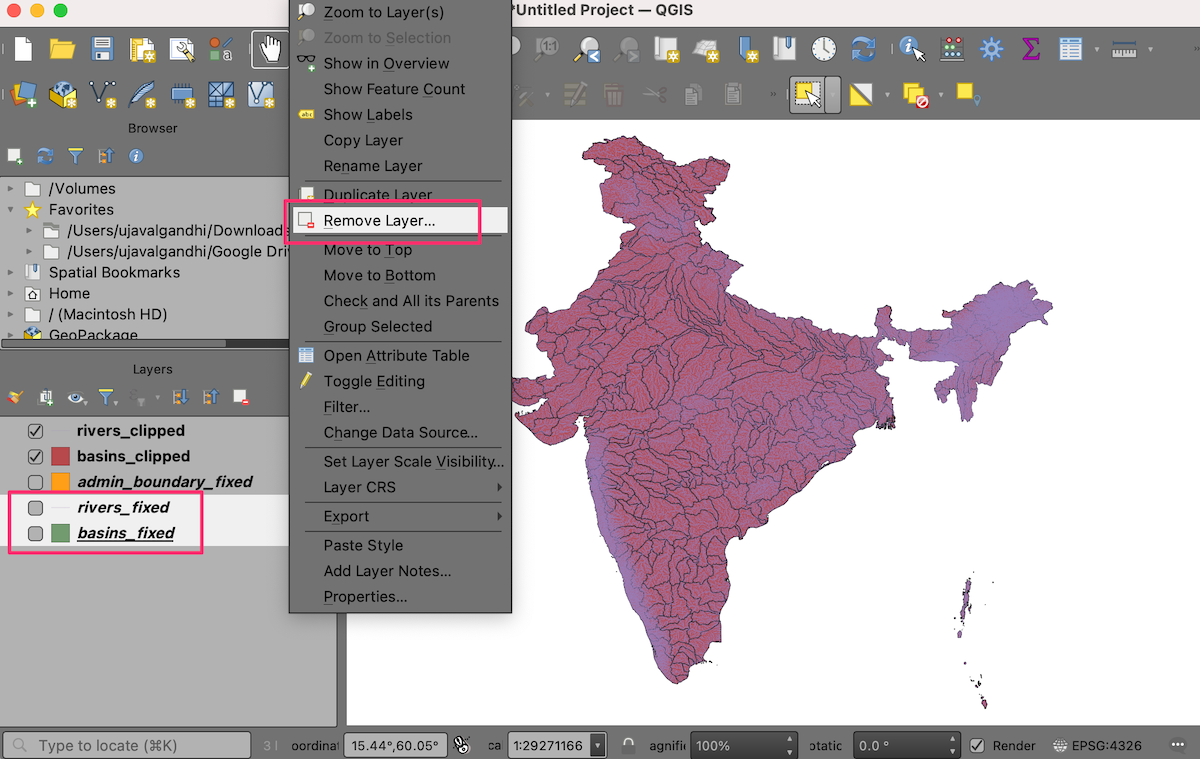

14. You will now have 2 new layers basins_clipped and rivers_clipped, as well as admin_boundary_fixed layer loaded to the Layers panel in QGIS. Hold the Shift key and select all remaining layers. Right-click and choose Remove Layer….

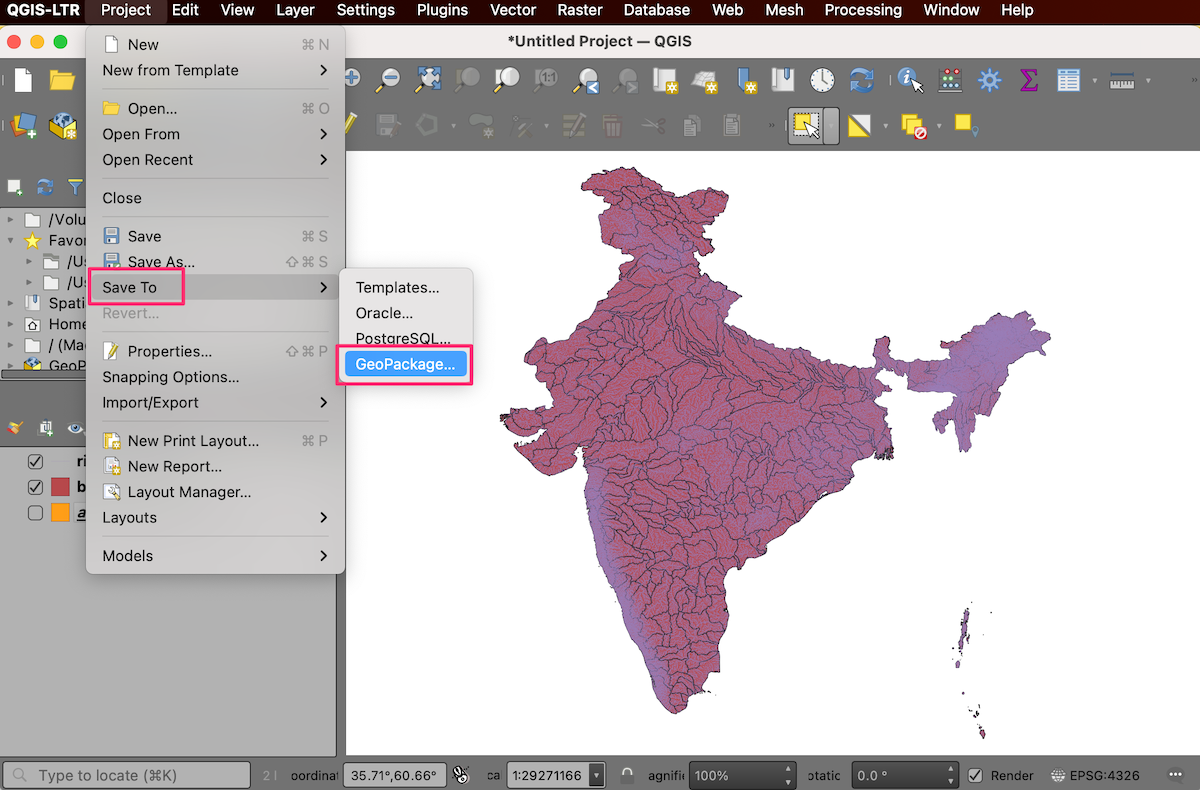

15. Laten we, voordat we verder gaan, het project opslaan. QGIS staat u altijd toe een project op te slaan binnen een GeoPackage - wat het heel handig maakt voor het beheren van aanvullende bestanden. Ga naar Project ‣ Opslaan naar ‣ GeoPackage….

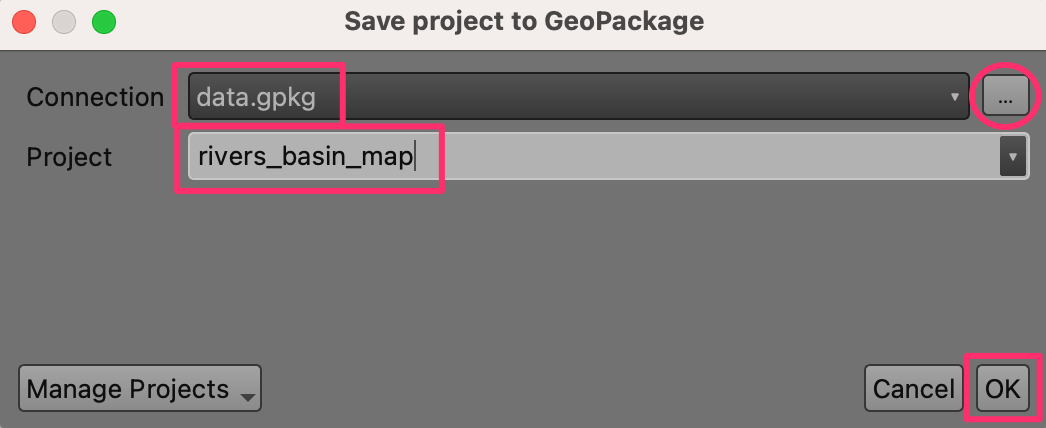

16. In the Save project to GeoPackage dialog, click the … button next to Connection and browse to the existing data.gpkg file. Enter the name rivers_basin_map as the Project name. Click OK.

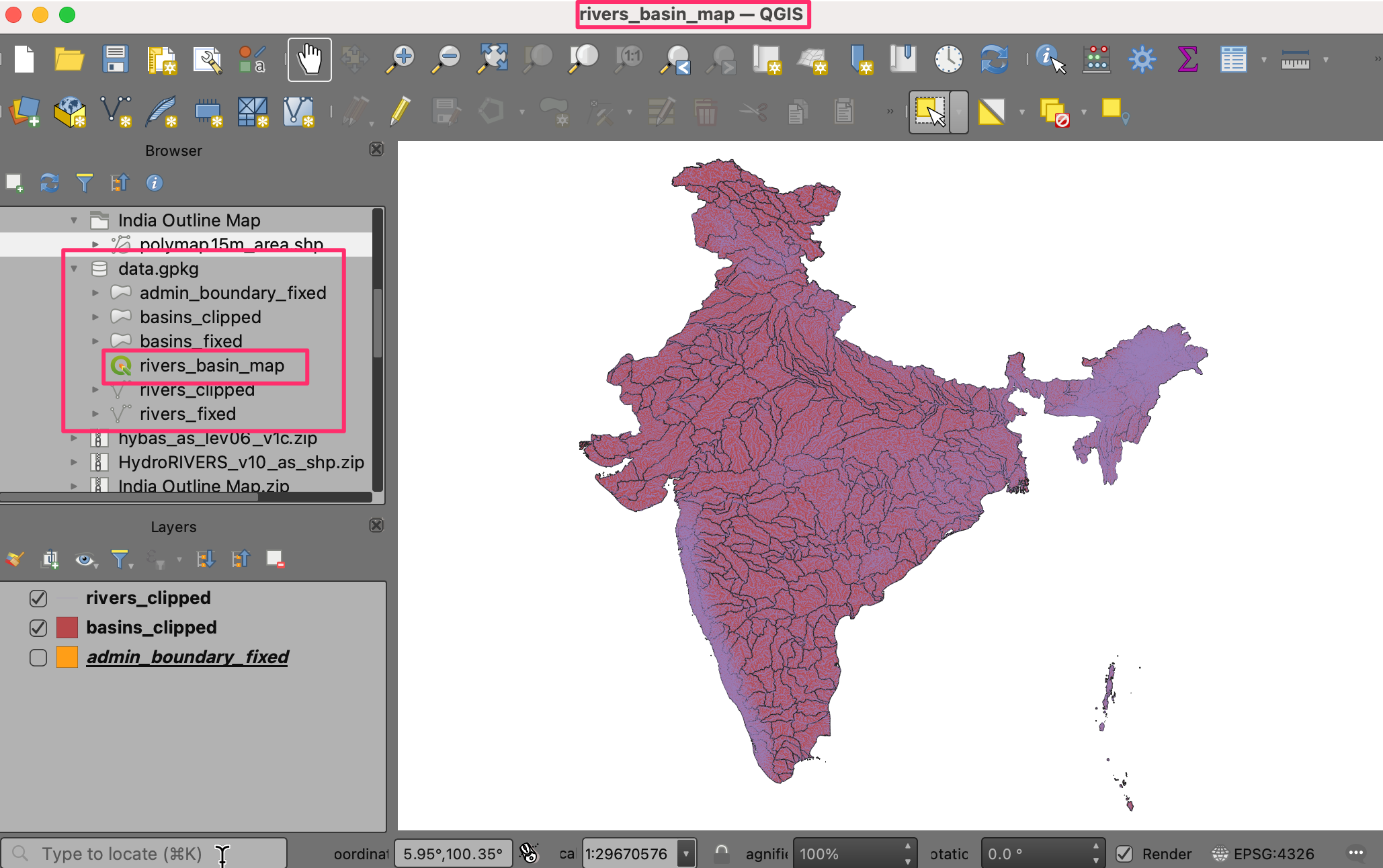

17. Once saved, you can expand the data.gpkg in the Browser panel and see that the QGIS project is now saved inside the GeoPackage. Users of this GeoPackage can now open the project directly from the GeoPackage.

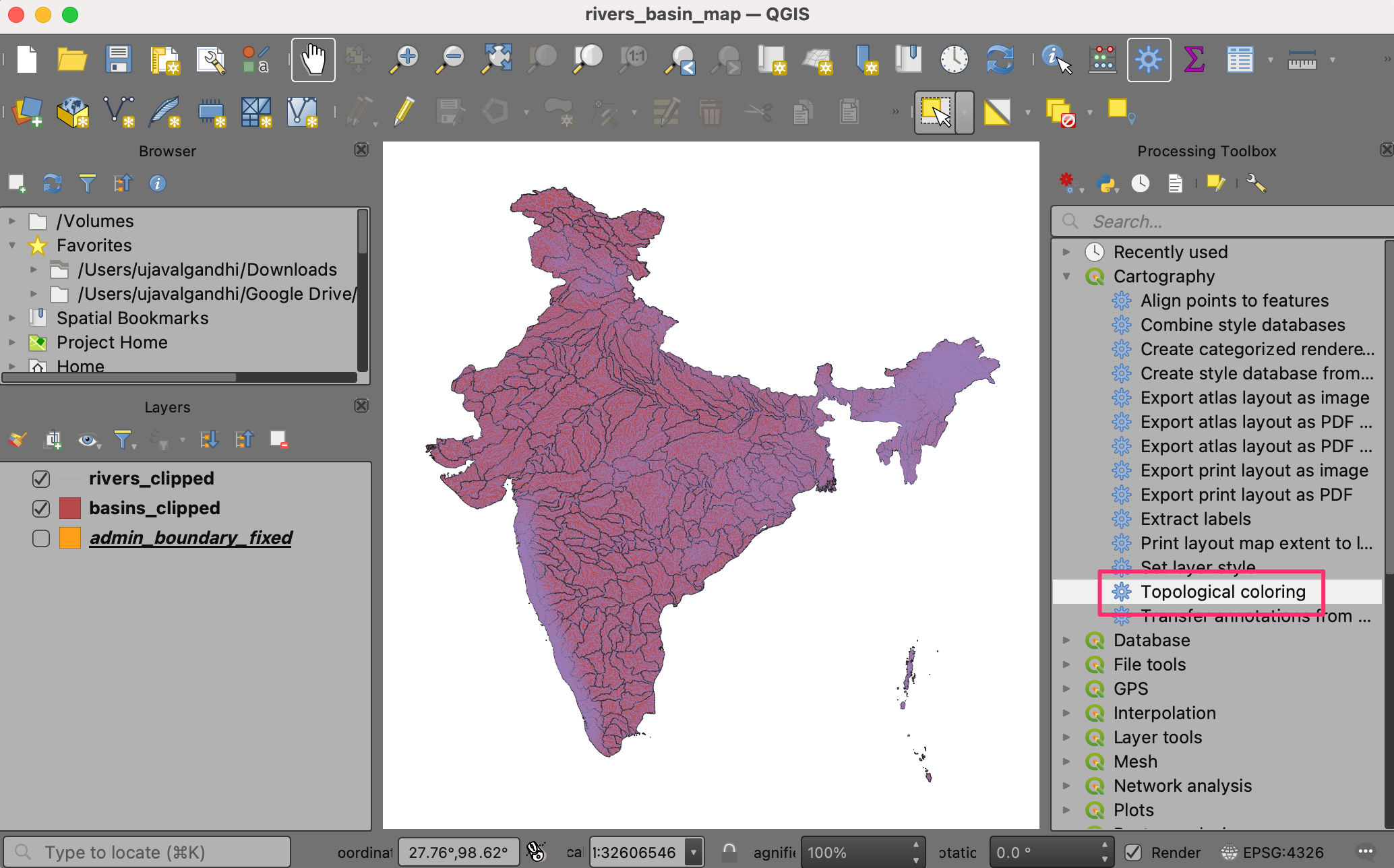

18. We moeten, om onze gekleurde kaart te kunnen maken, alle beddingen een kleur geven, maar zo dat aansluitende bekkens niet dezelfde kleur hebben. QGIS heeft precies daar een gereedschap voor. Open het gereedschap Cartografie ‣ Topologische kleuring in de Toolbox van Processing.

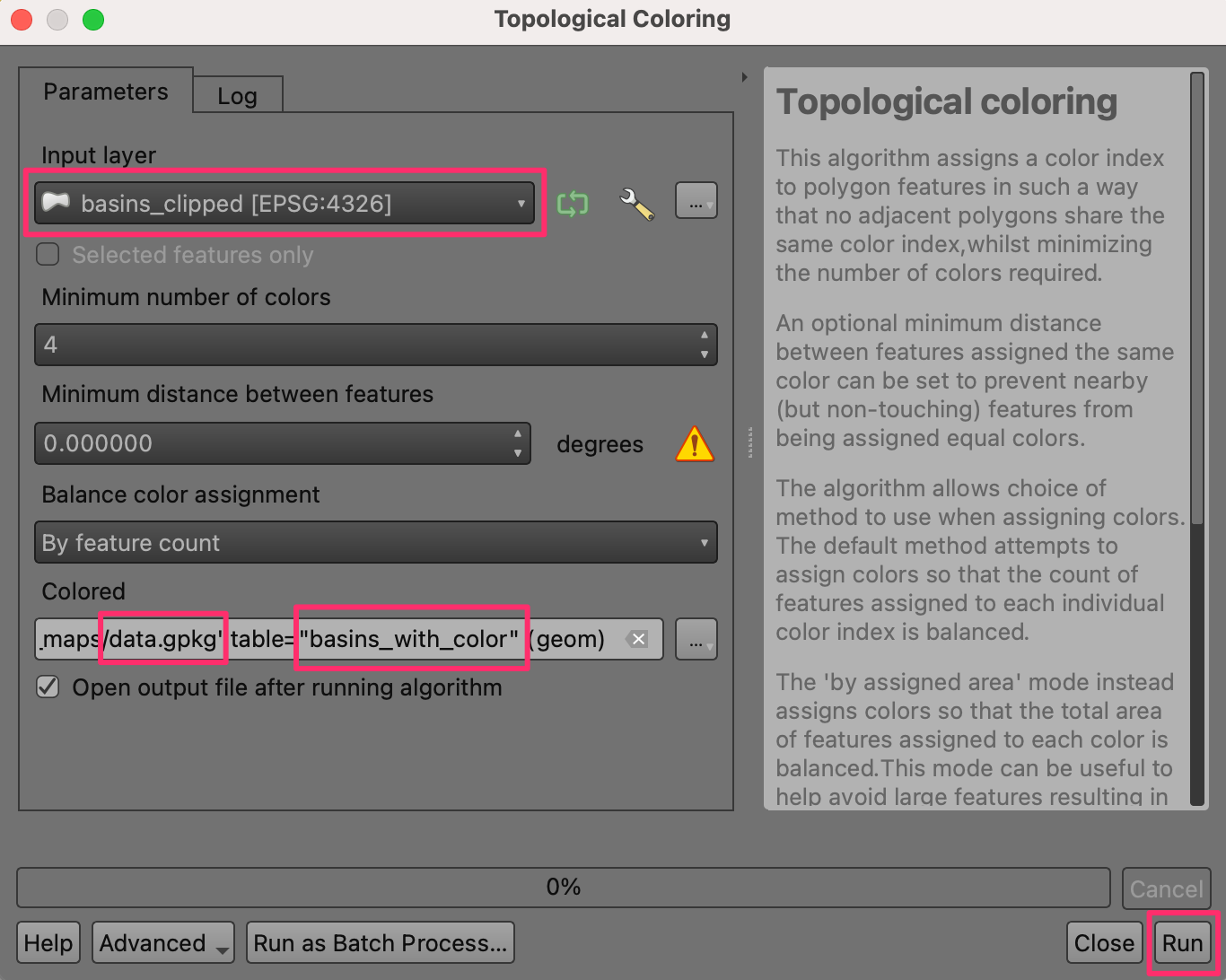

19. Select basins_clipped as the Input layer. Leave other options to their default values. Save the output to the same GeoPackage data.gpkg as the layer basins_with_color. Click Run.

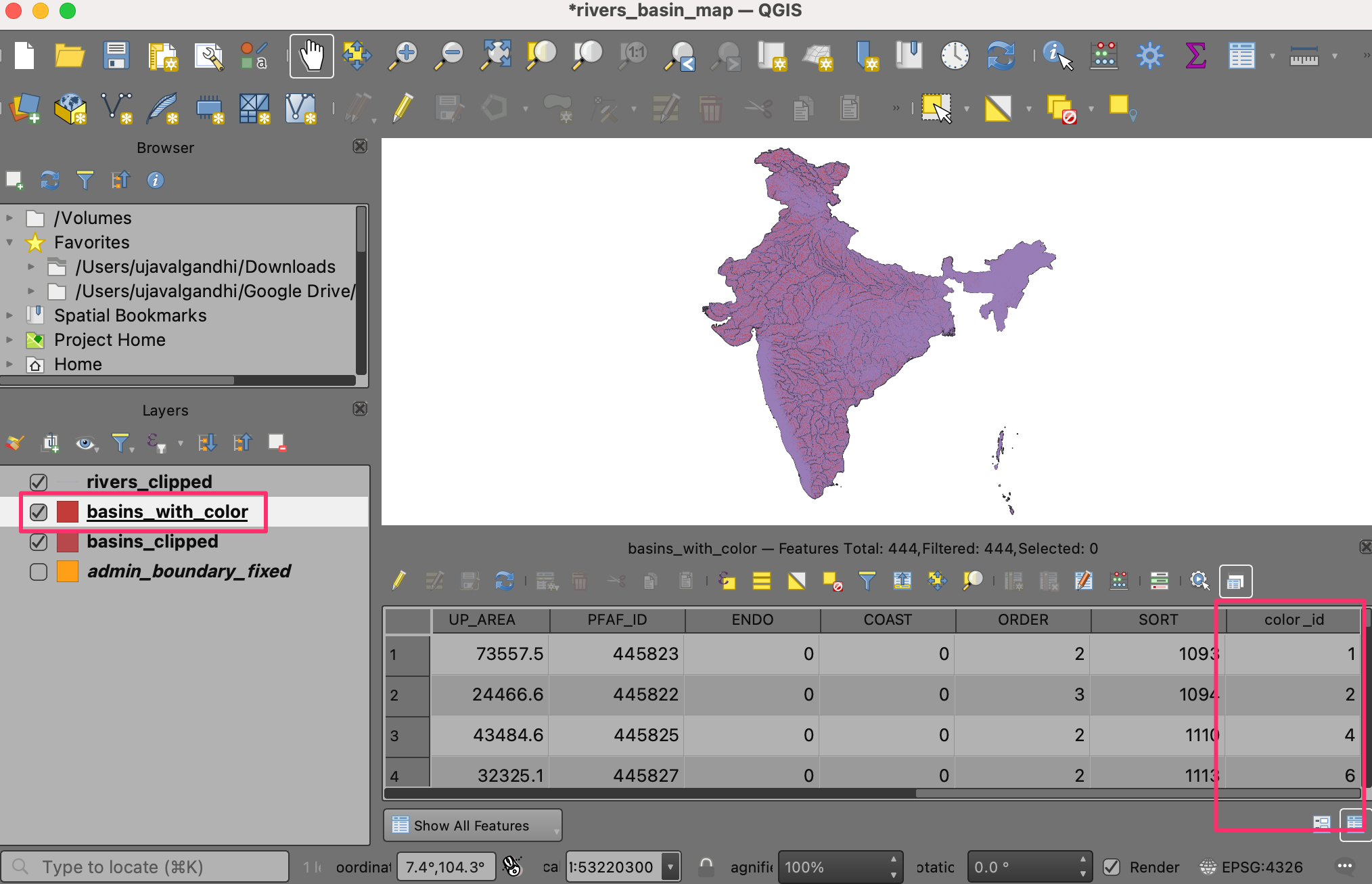

20. Als de verwerking eenmaal is voltooid zal een nieuwe laag basins_with_color worden geladen in het paneel Lagen. Klik met rechts op de laag en selecteer Attributentabel openen. Het zal u opvallen dat de nieuwe laag een nieuw attribuut heeft, genaamd color_id met een waarde integer. Toewijzen van een unieke kleur aan elke waarde integer zal resulteren in topologisch kleuren van de laag.

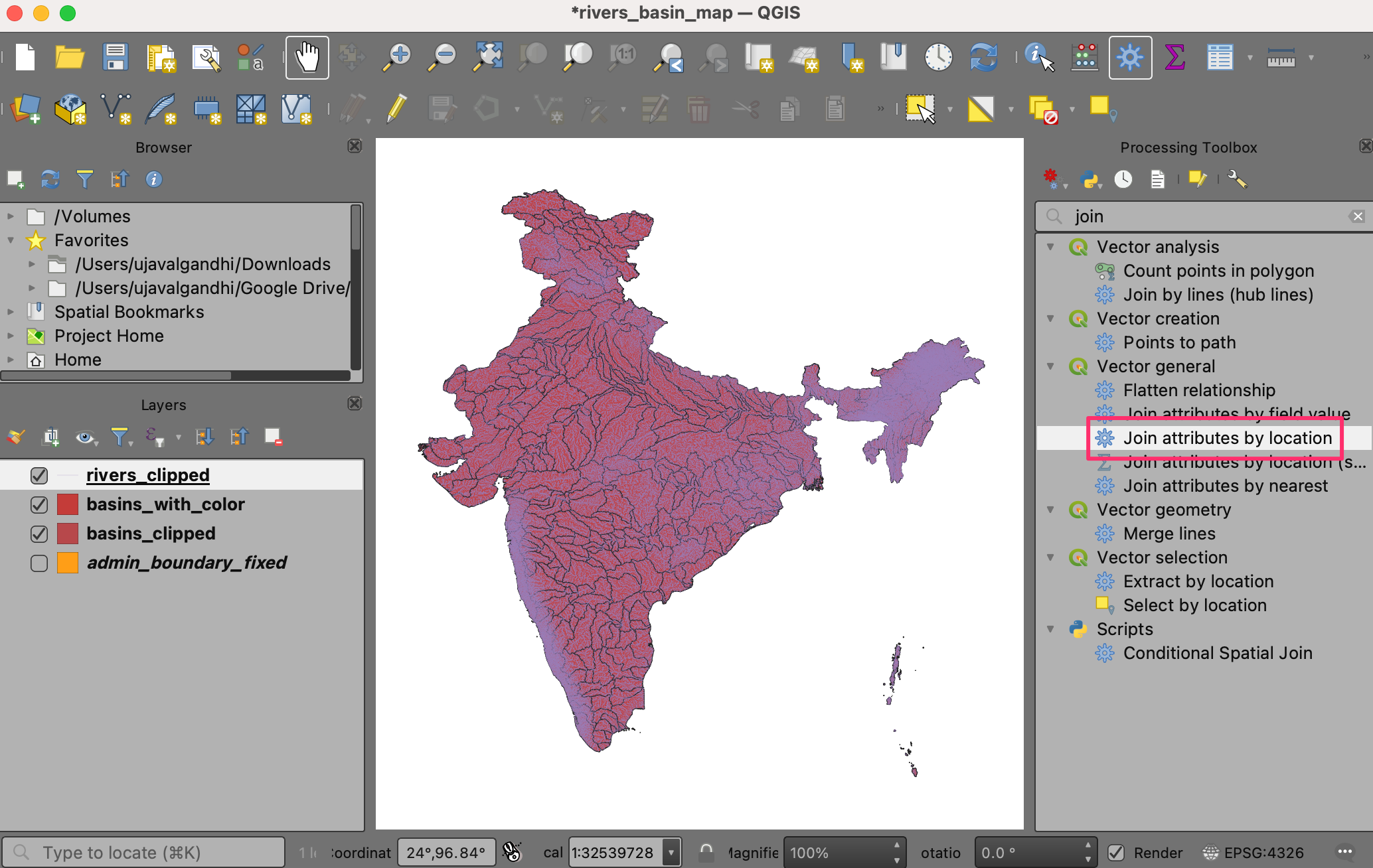

21. We willen de color id voor de bekkens overbrengen naar alle rivieren die daarin zijn opgenomen. Open het gereedschap Vector algemeen ‣ Koppel attributen op basis van plaats in de Toolbox van Processing.

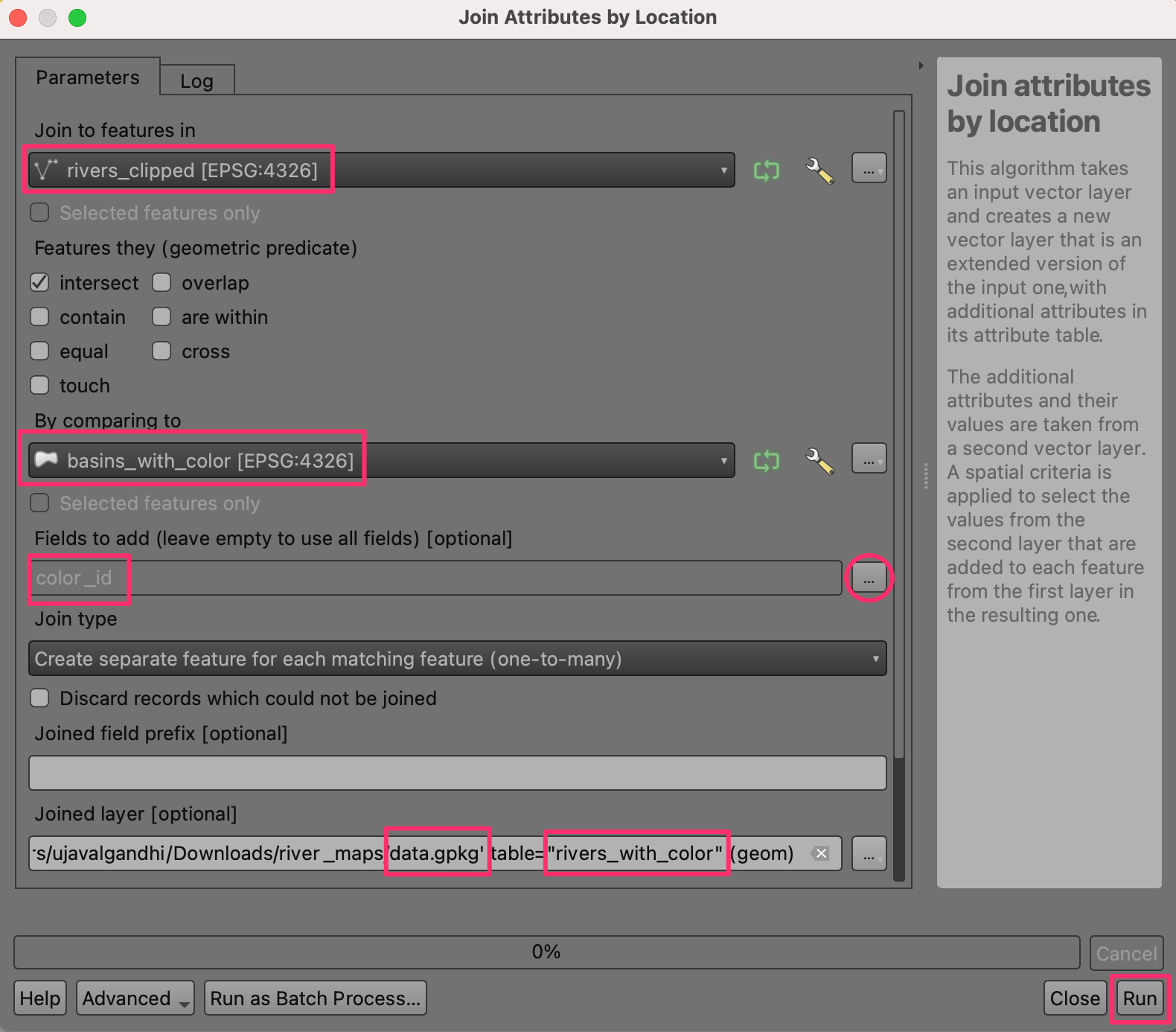

22. Hier willen we selecteren rivers_clipped als de laag Samenvoegen met objecten in en basins_with_color als de laag voor In vergelijking met. In het gedeelte Velden die moeten worden toegevoegd, klik op de knop … en selecteer het veld color_id. Sla de uitvoer op naar het GeoPackage data.gpkg als de laag rivers_with_color. Klik op Uitvoeren.

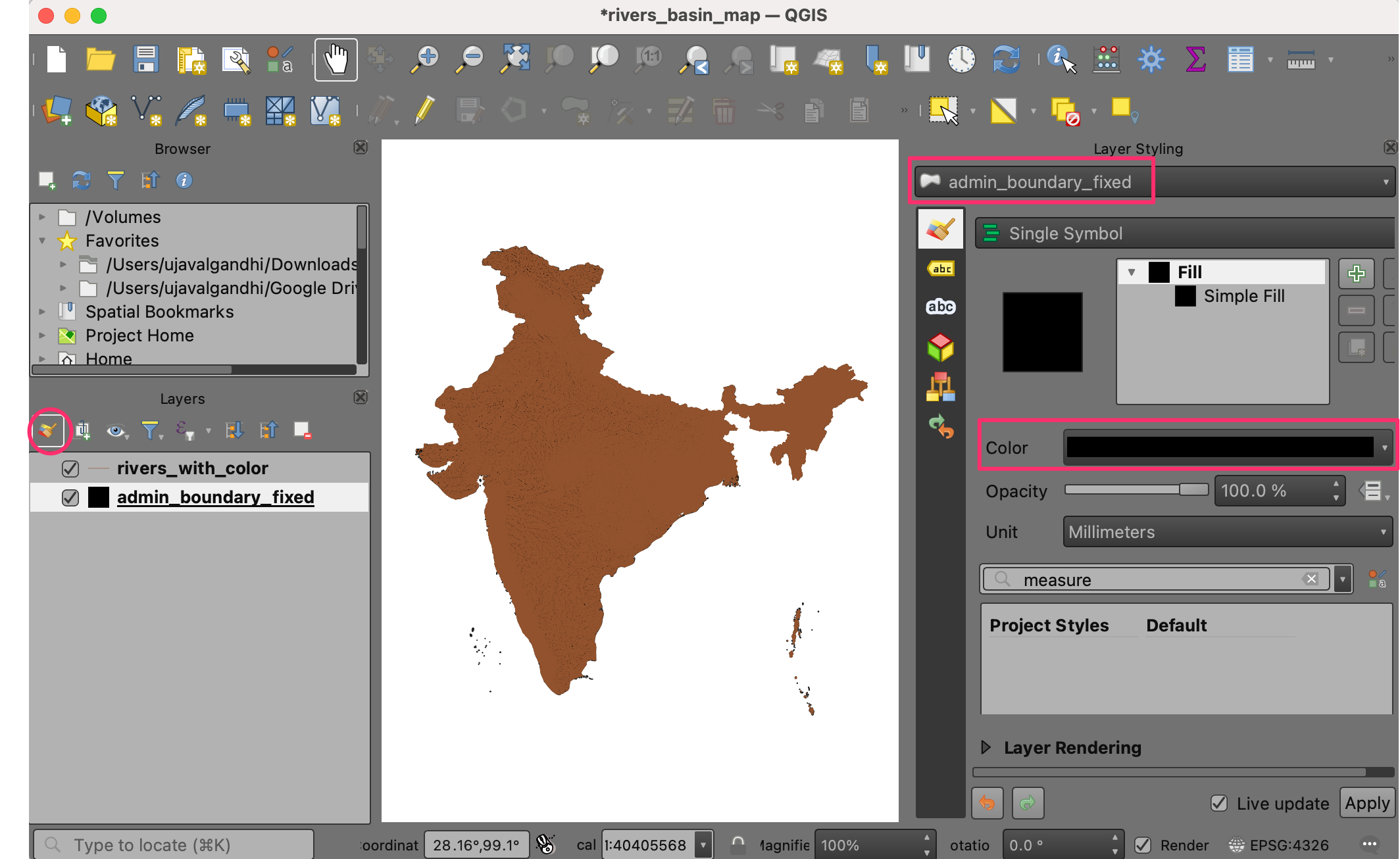

23. Als de verwerking eenmaal is voltooid zal een nieuwe laag rivers_with_color worden geladen in het paneel Lagen. Nu is het tijd om de symbologie toe te passen. Selecteer de laag admin_boundary_fixed en klik op de knop Paneel Laag opmaken openen in het paneel Lagen. Wijzig de kleur naar zwart.

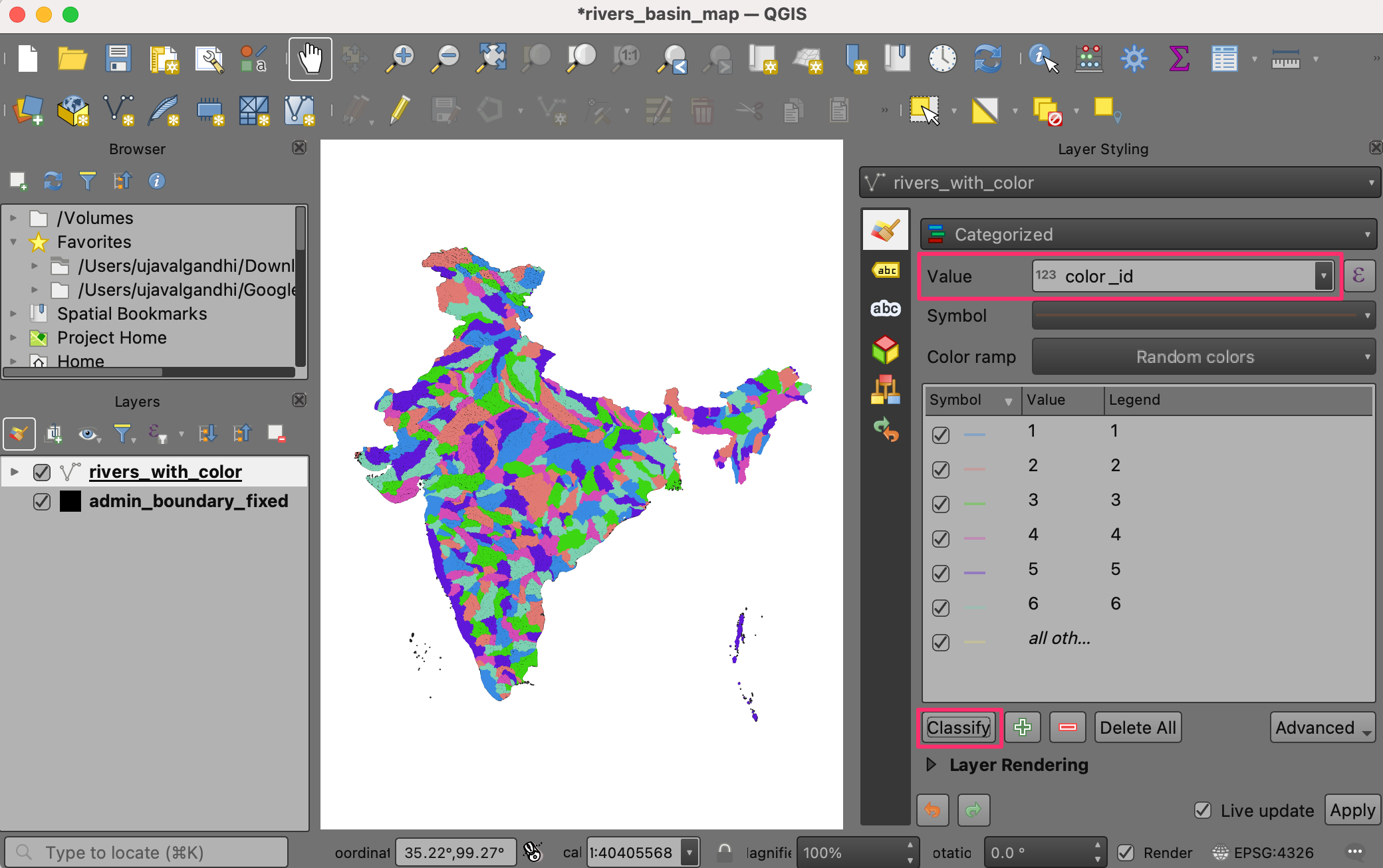

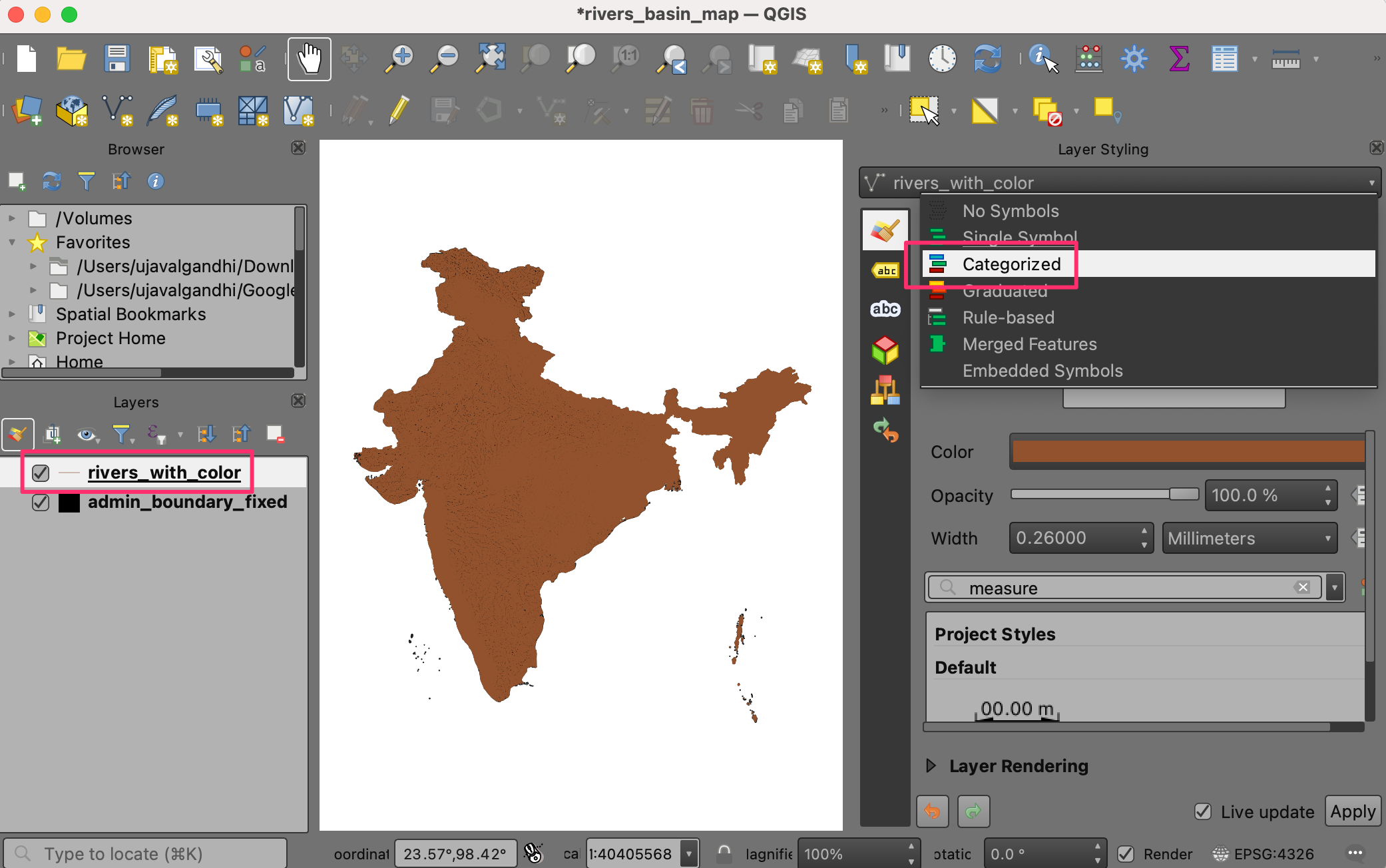

24. Selecteer vervolgens de laag rivers_with_color en selecteer de renderer Categorieën.

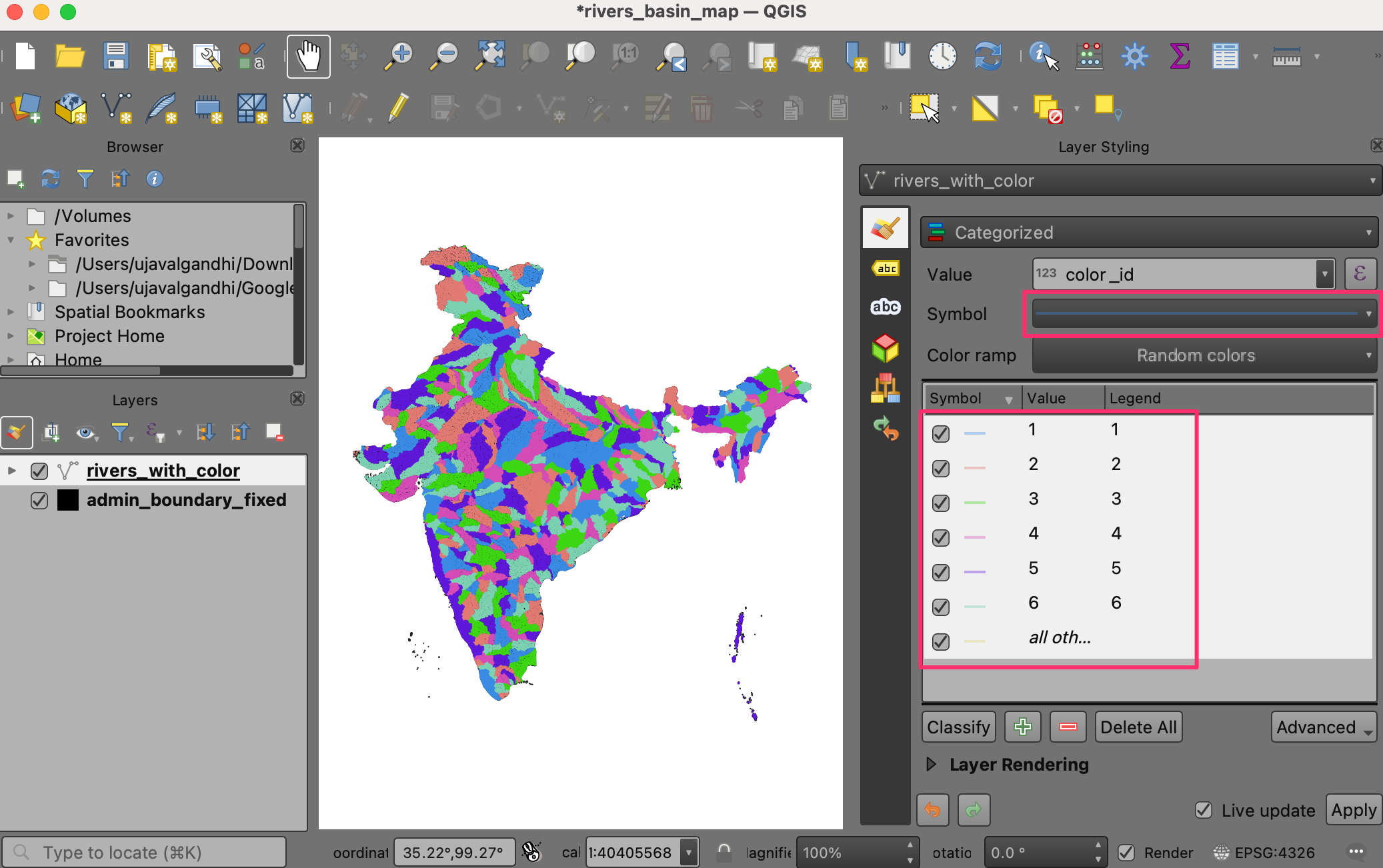

25. Selecteer color_id als de Waarde en klik op Classificeren. U zult zien dat de rivieren in de verschillende bekkens een verschillende kleur krijgen toegewezen.

Notitie

Als u niet tevreden bent met de willekeurig gekozen kleuren, kunt u klikken op het Symbool voor individuele waarden in de lijst eronder en uw eigen kleuren kiezen.

26. De standaard lijnen zijn te dik voor onze kaart. Laten we die wijzigen. Houd de Shift-toets ingedrukt en selecteer alle symbolen in de lijst. Klik op het Symbool om de Symboolinstellingen te openen.

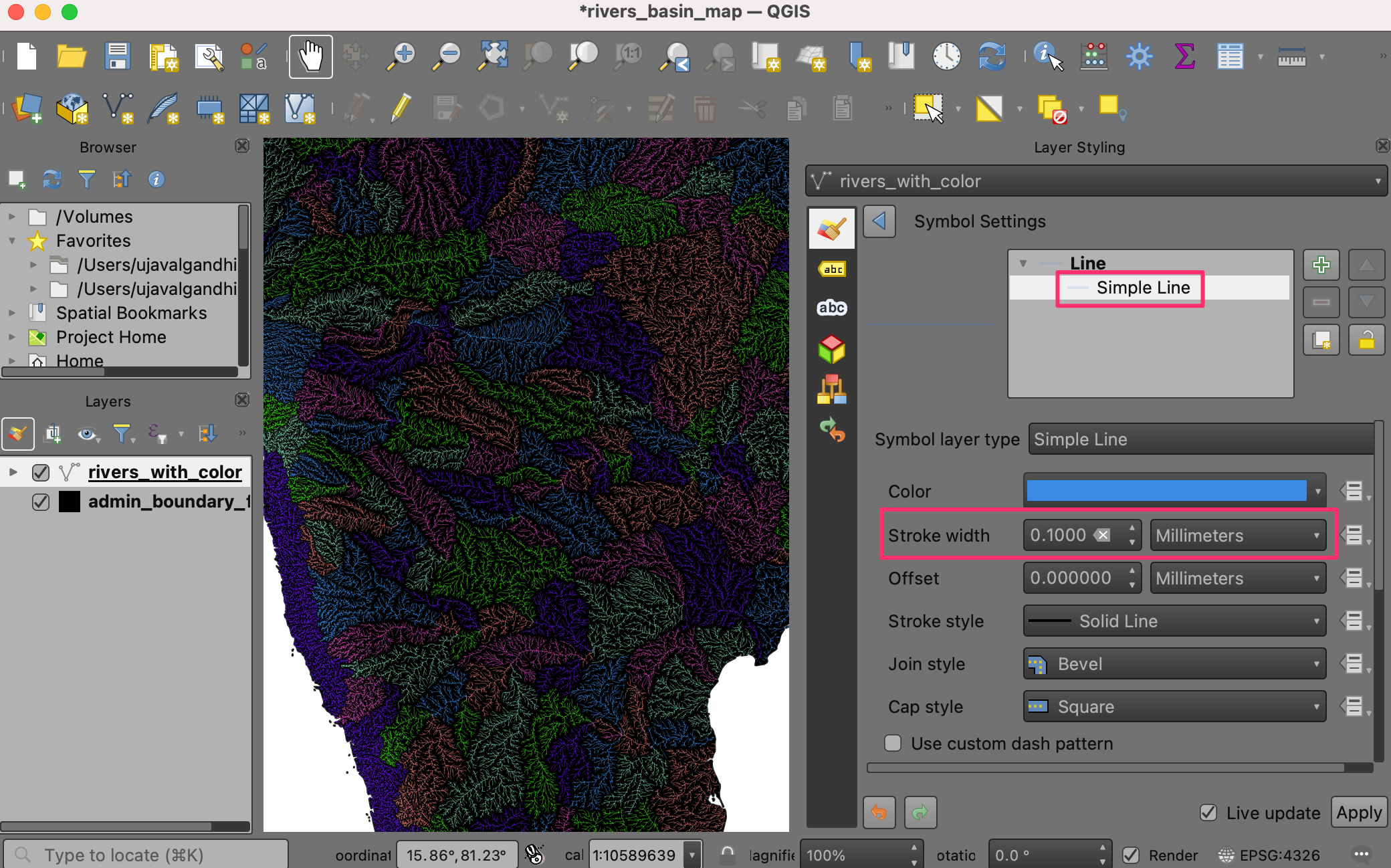

27. Klik op Doorgetrokken lijn en wijzig de lijndikte naar 0.1. De kaart zal er nu al veel beter uitzien.

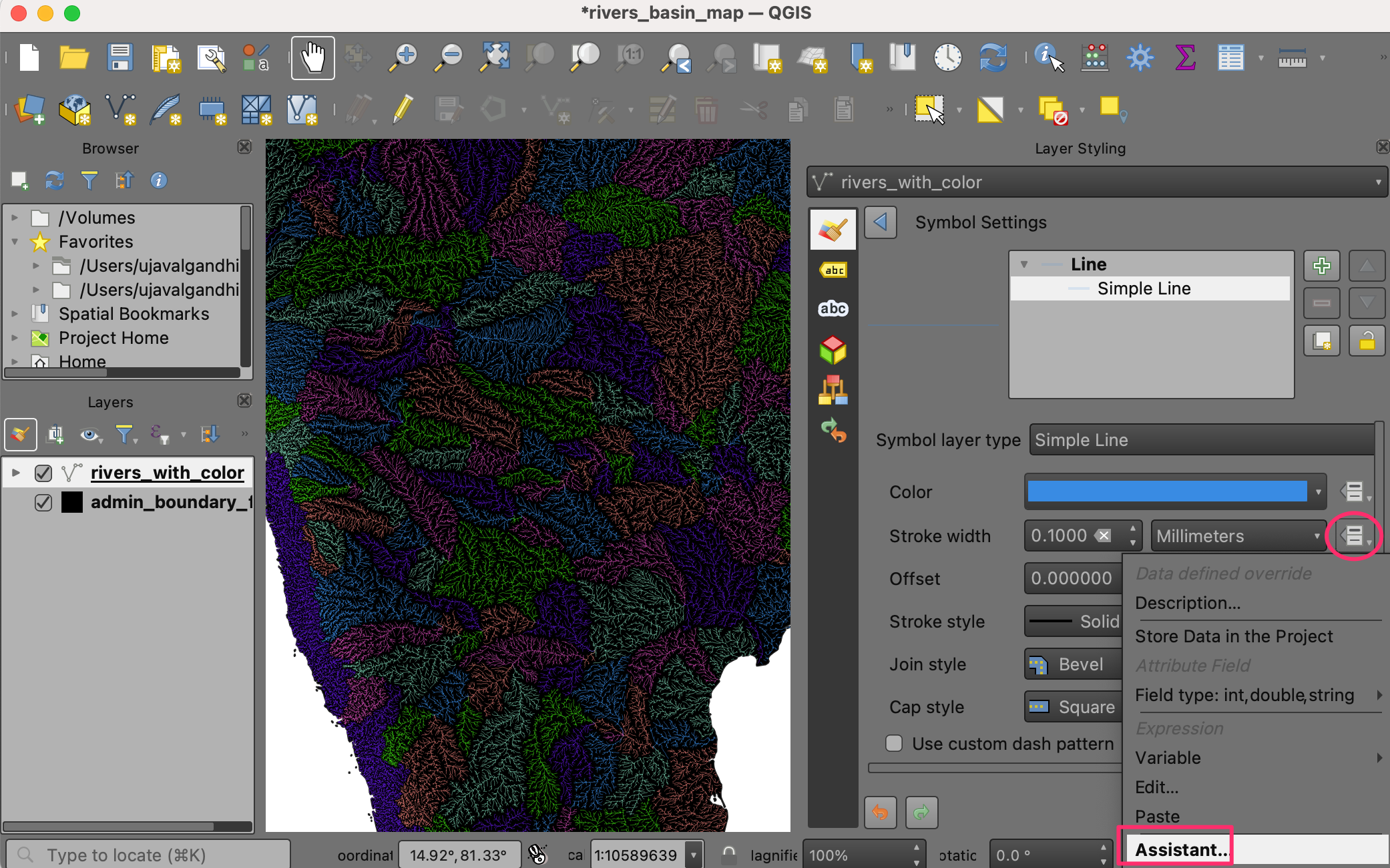

28. We can improve the map by assigning different widths to the rivers based on their size. The rivers_with_color layer has a field ORD_STRA containing the value of the Strahler Order of the river. The larger the number, the bigger the river. We will use the Assistant to help us use the value of the strahler order to an appropriate stroke width. Click the Data defined override button next to Stroke width and select Assistant….

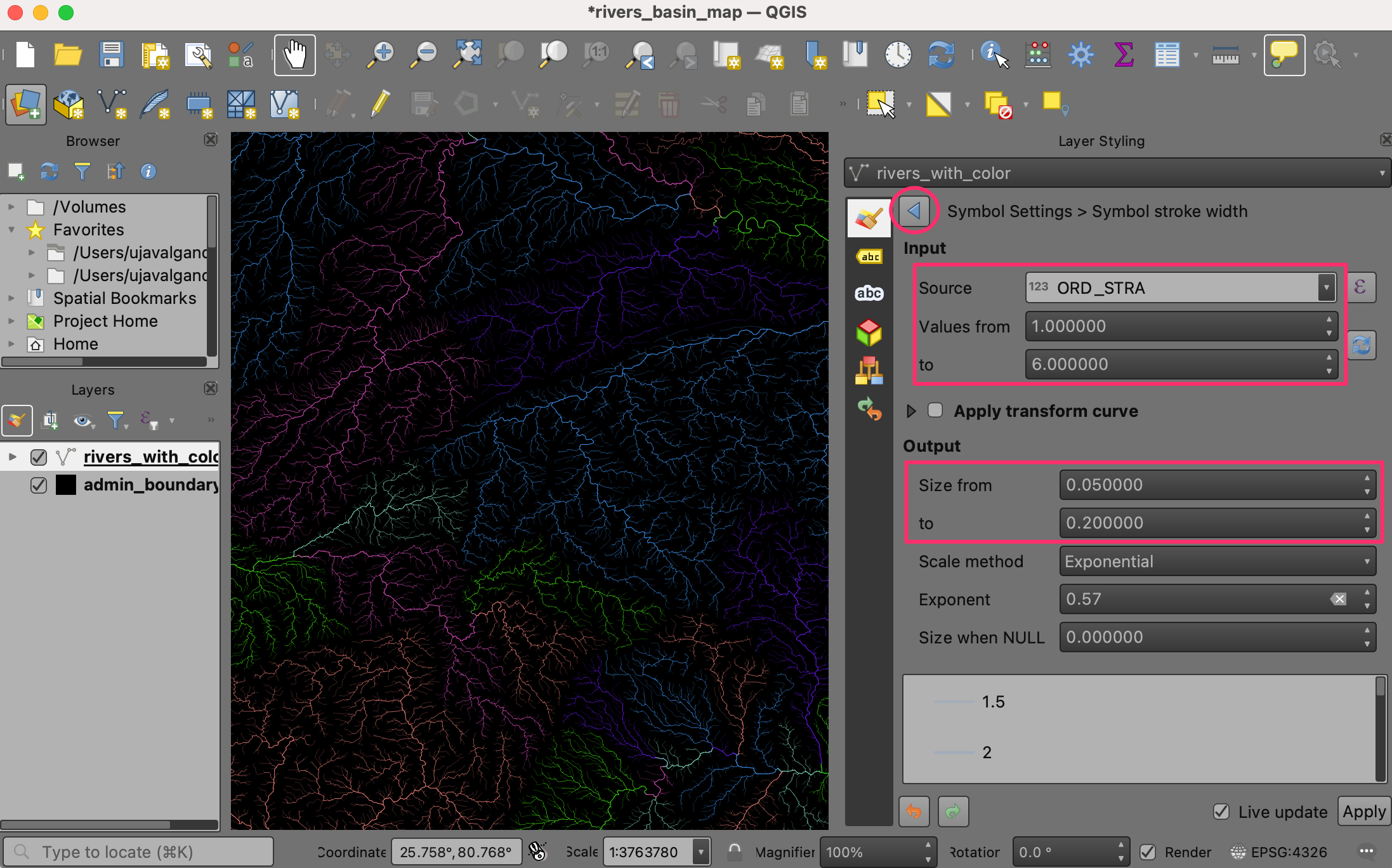

29. Selecteer, in het gedeelte Invoer, het veld ORD_STRA als de Bron met Waarden uit als 1 en tot en met als 6. In het gedeelte Uitvoer, kies Grootte uit als 0.05 en tot en met als 0.2. De kaart zal dynamisch worden bijgewerkt als u de waarden invoert. U zou die waarden misschien moeten aanpassen, afhankelijk van uw regio. Wanneer u tevreden bent met uw kaart, klik dan op de knop Ga terug.

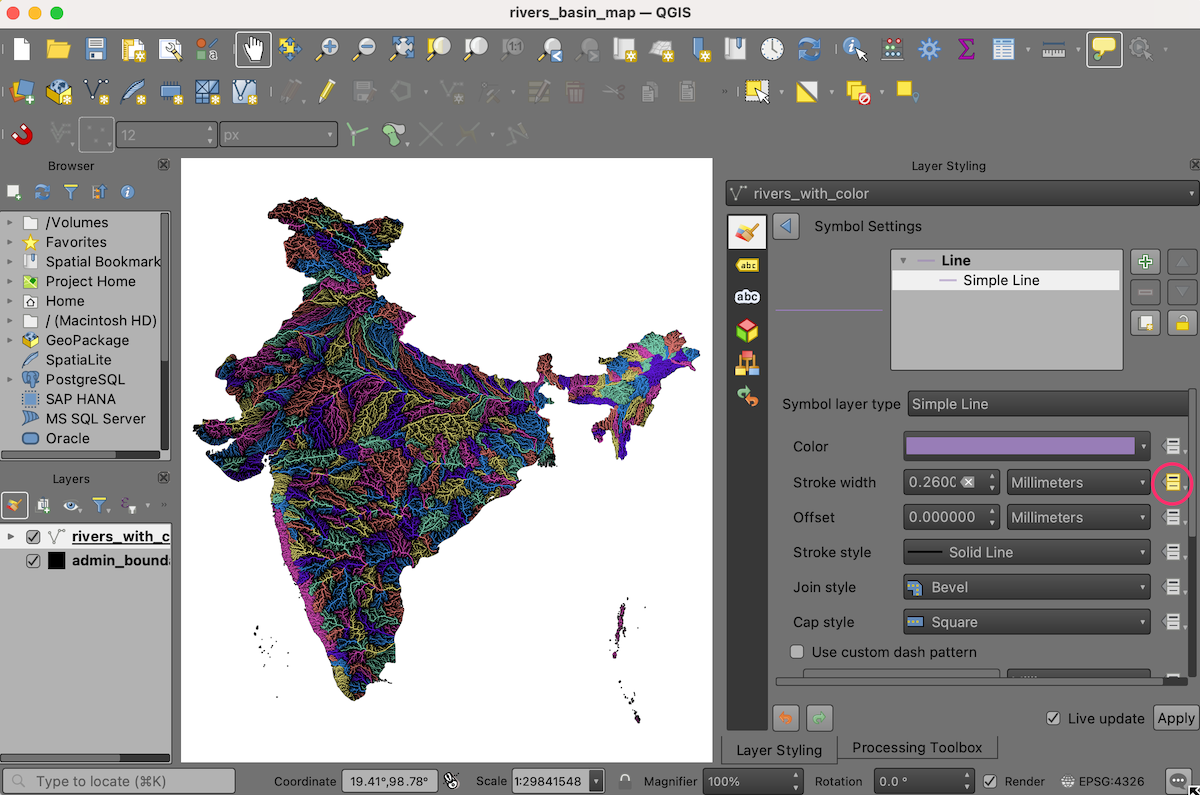

30. Het zal u opvallen dat de knop Data-bepaalde ‘override’ voor Lijndikte nu geel is, wat aangeeft dat er een actieve override is toegepast op deze instelling.

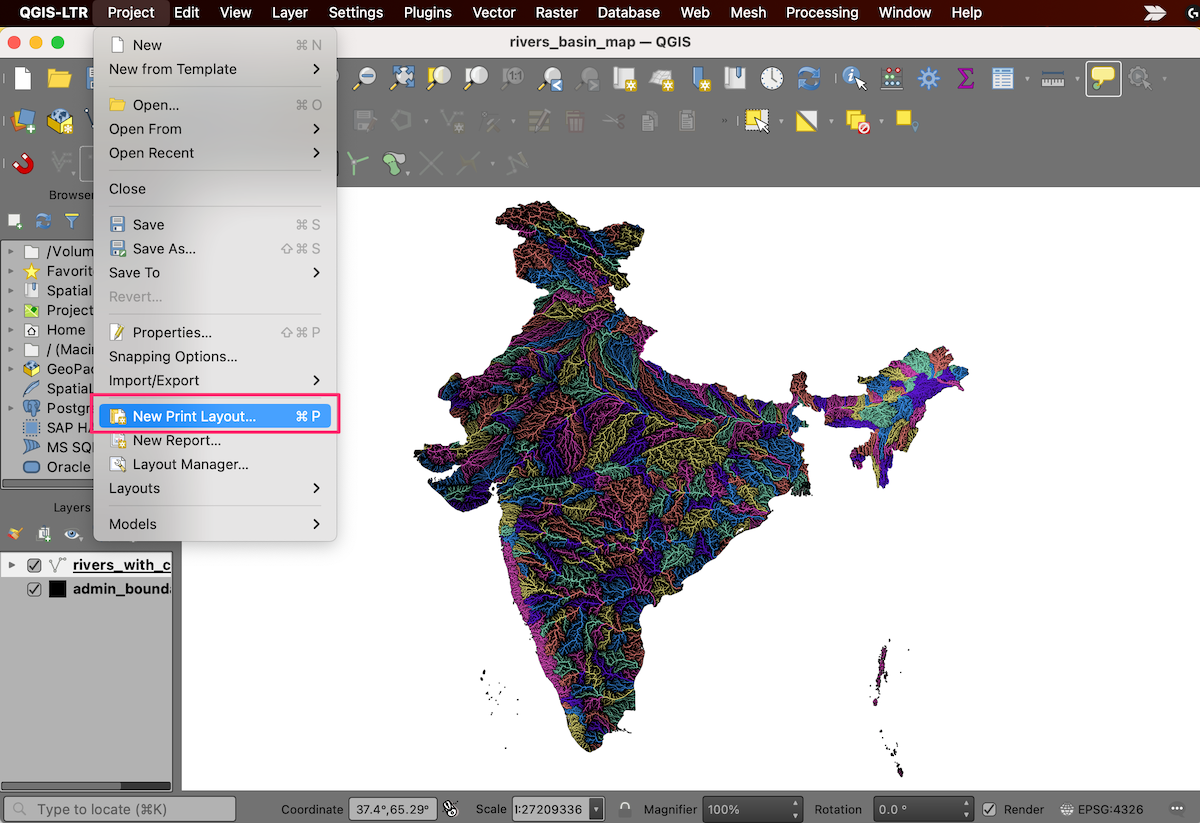

31. Onze gekleurde kaart voor rivierbekkens is nu klaar. Laten we deze kaart in een afdruklay-out plaatsen zodat we een kaart met hoge resolutie en met andere kaartelementen kunnen exporteren. Ga naar Project ‣ Nieuwe afdruklay-out…. Als u gevraagd wordt naar een naam, laat die dan blanco en klik op OK.

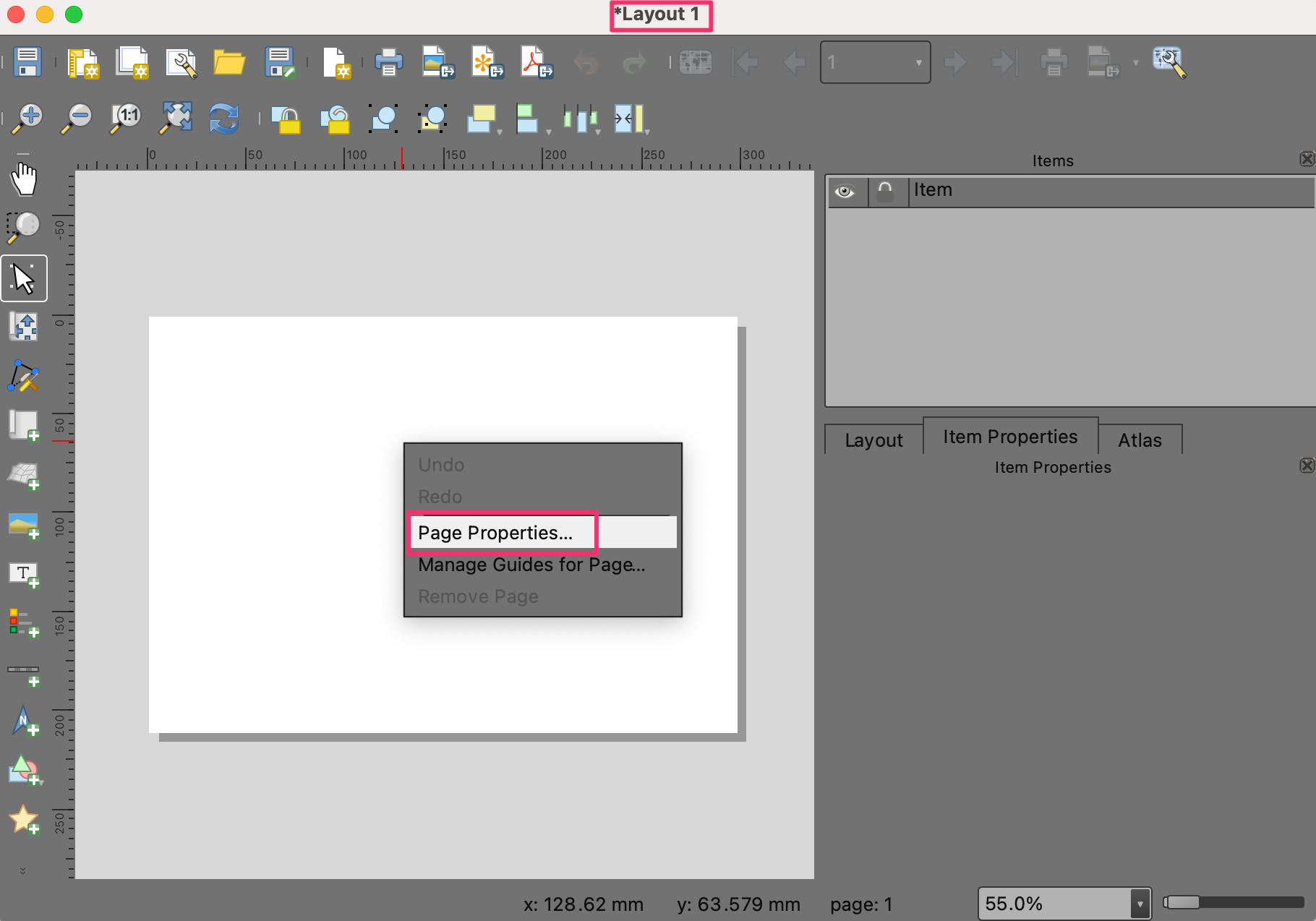

32. In het venster Lay-out 1, klik met rechts op het blanco kaartvenster en kies Pagina-eigenschappen….

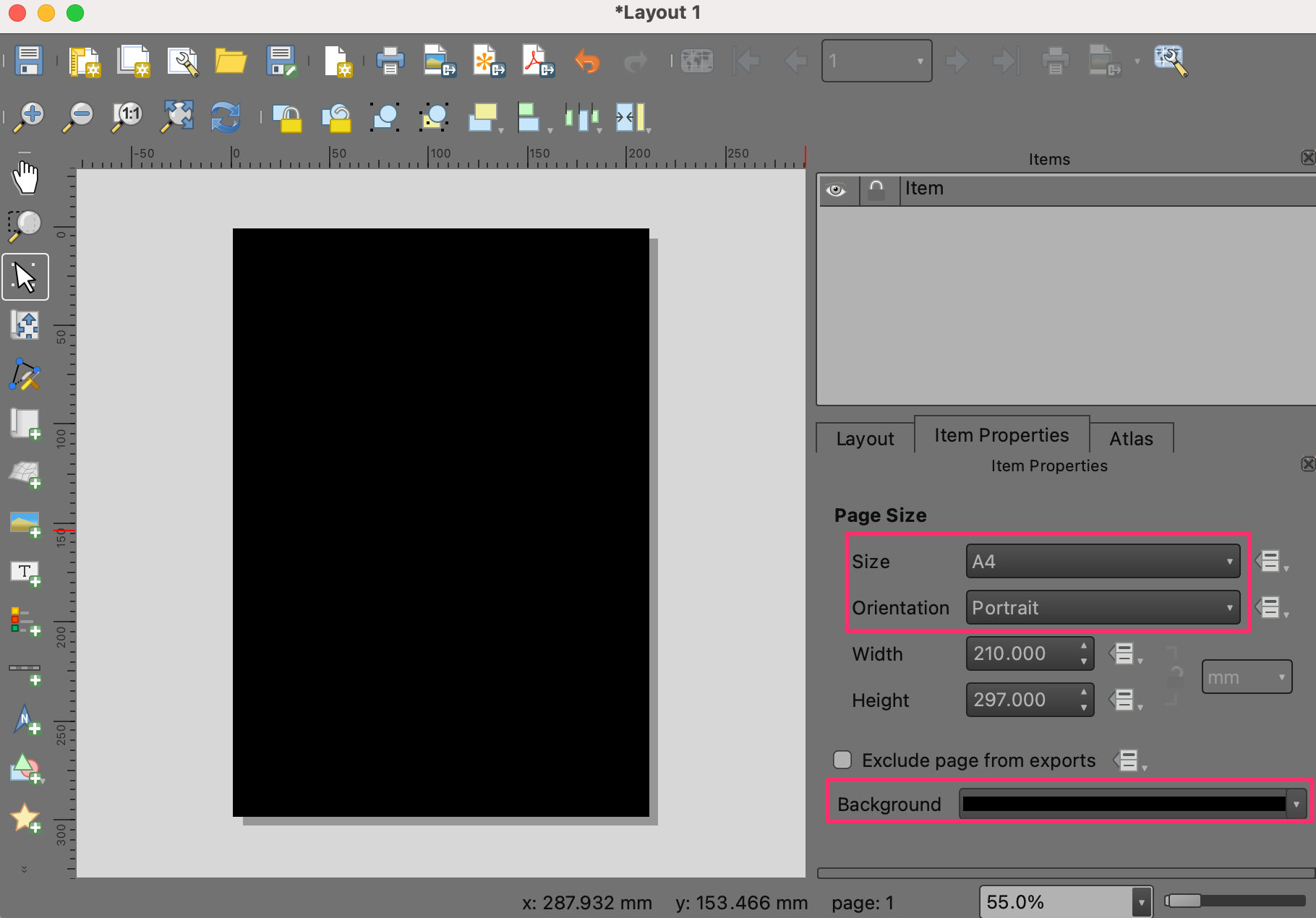

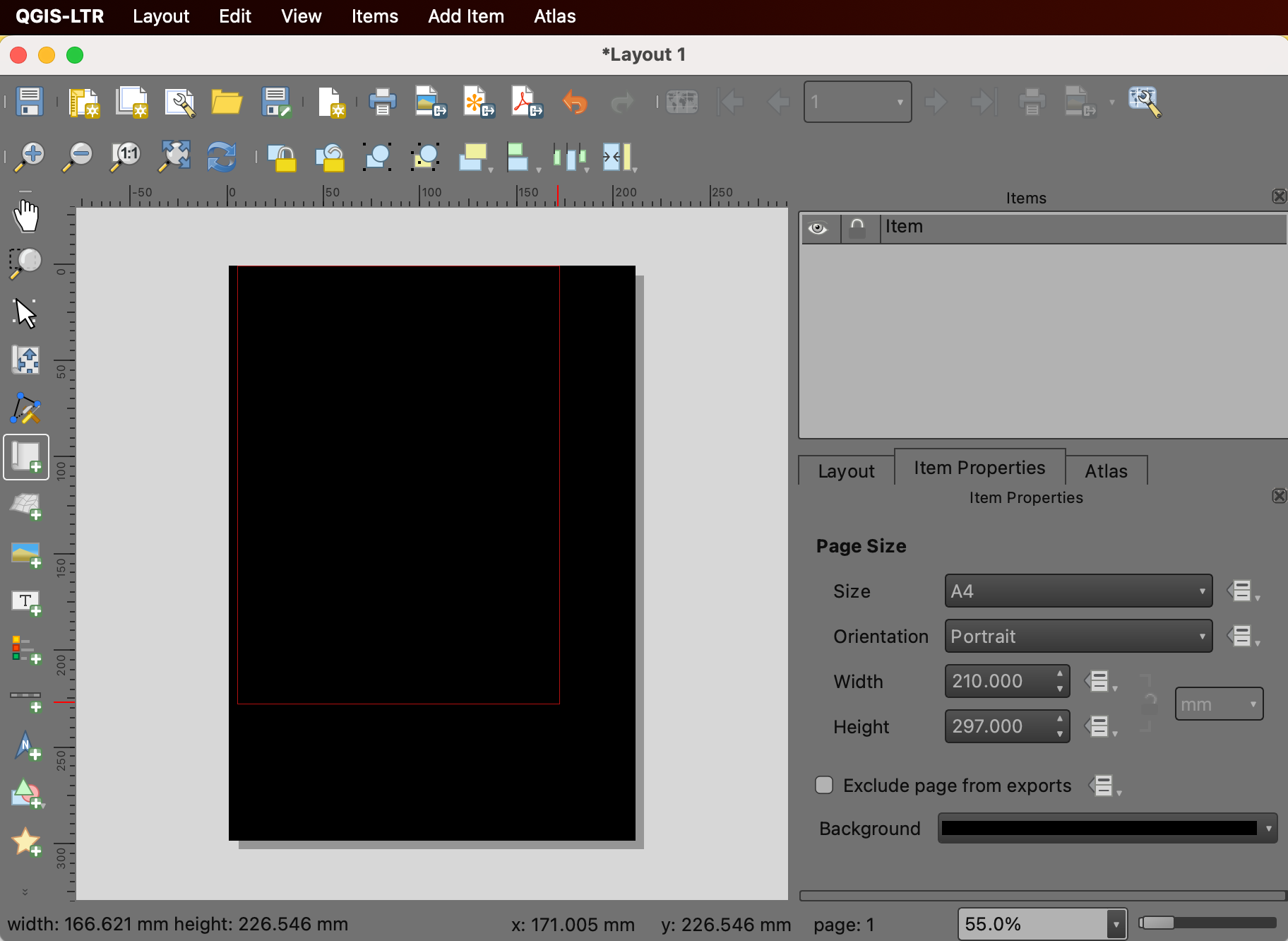

33. Kies A4 als de Grootte. Wijzig de kleur van de Achtergrond naar zwart.

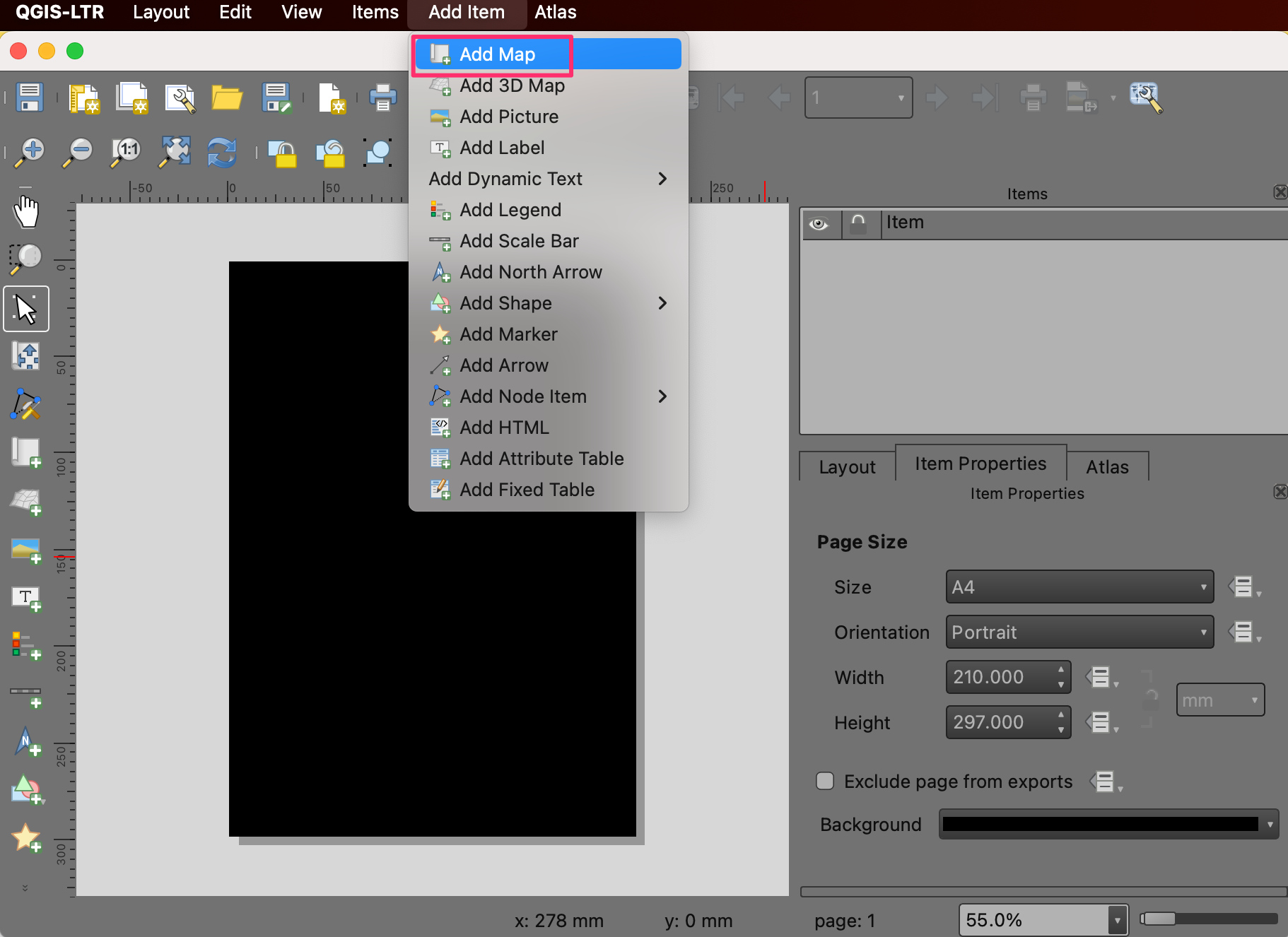

34. Ga naar Item toevoegen ‣ Kaart toevoegen.

35. Houd de linkermuisknop ingedruk en selecteer een regio in het kaartvenster waar u de kaart wilt plaatsen.

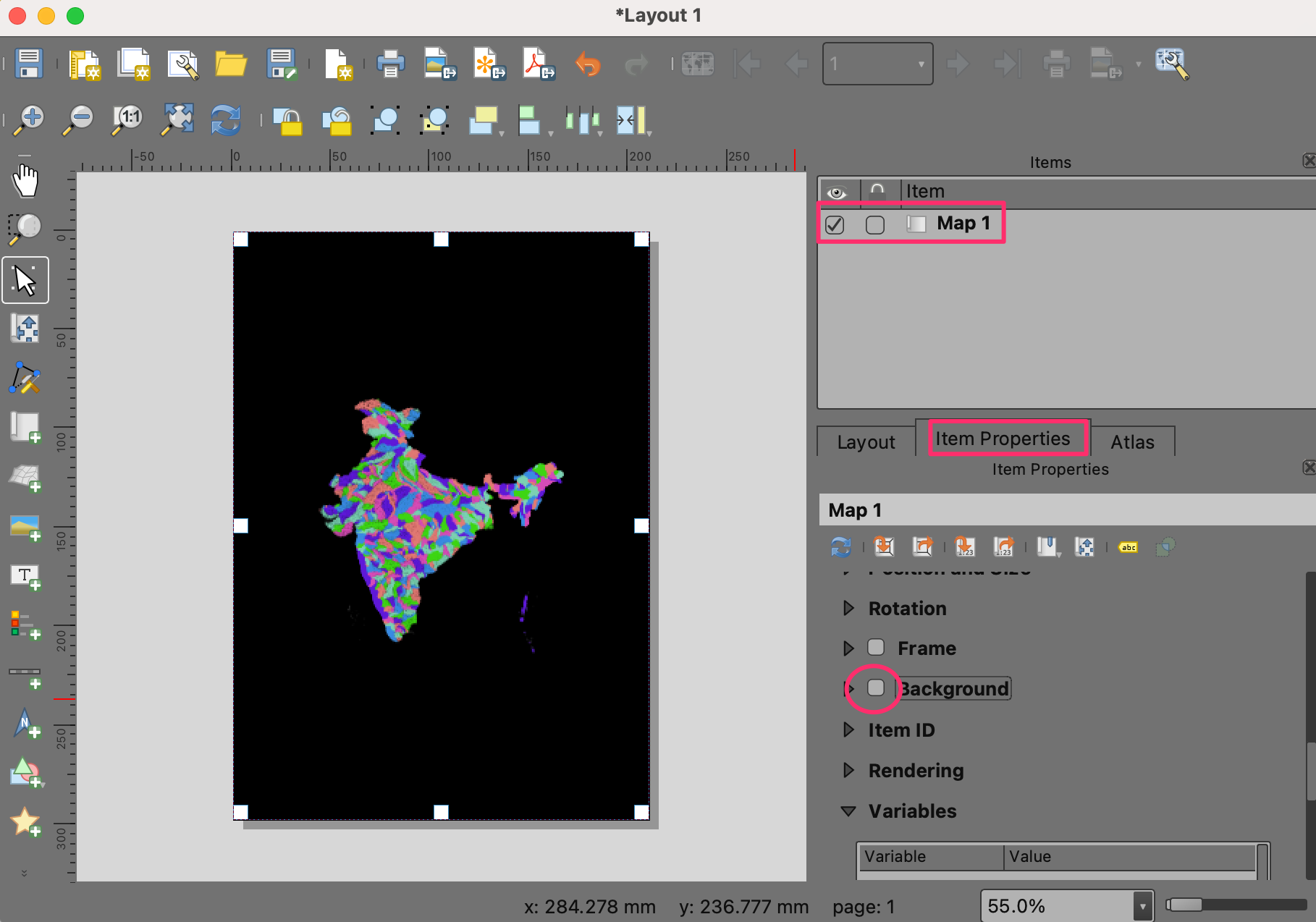

36. Als de kaart eenmaal is verschenen, scroll naar beneden op de tab Item-eigenschappen en schakel de Achtergrond uit.

Notitie

Wanneer u de tab Item-eigenschappen niet ziet of die per ongeluk hebt gesloten, kunt u die terugkrijgen door te gaan naar Beeld ‣ Panelen ‣ Item-eigenschappen in het menu van Lay-out.

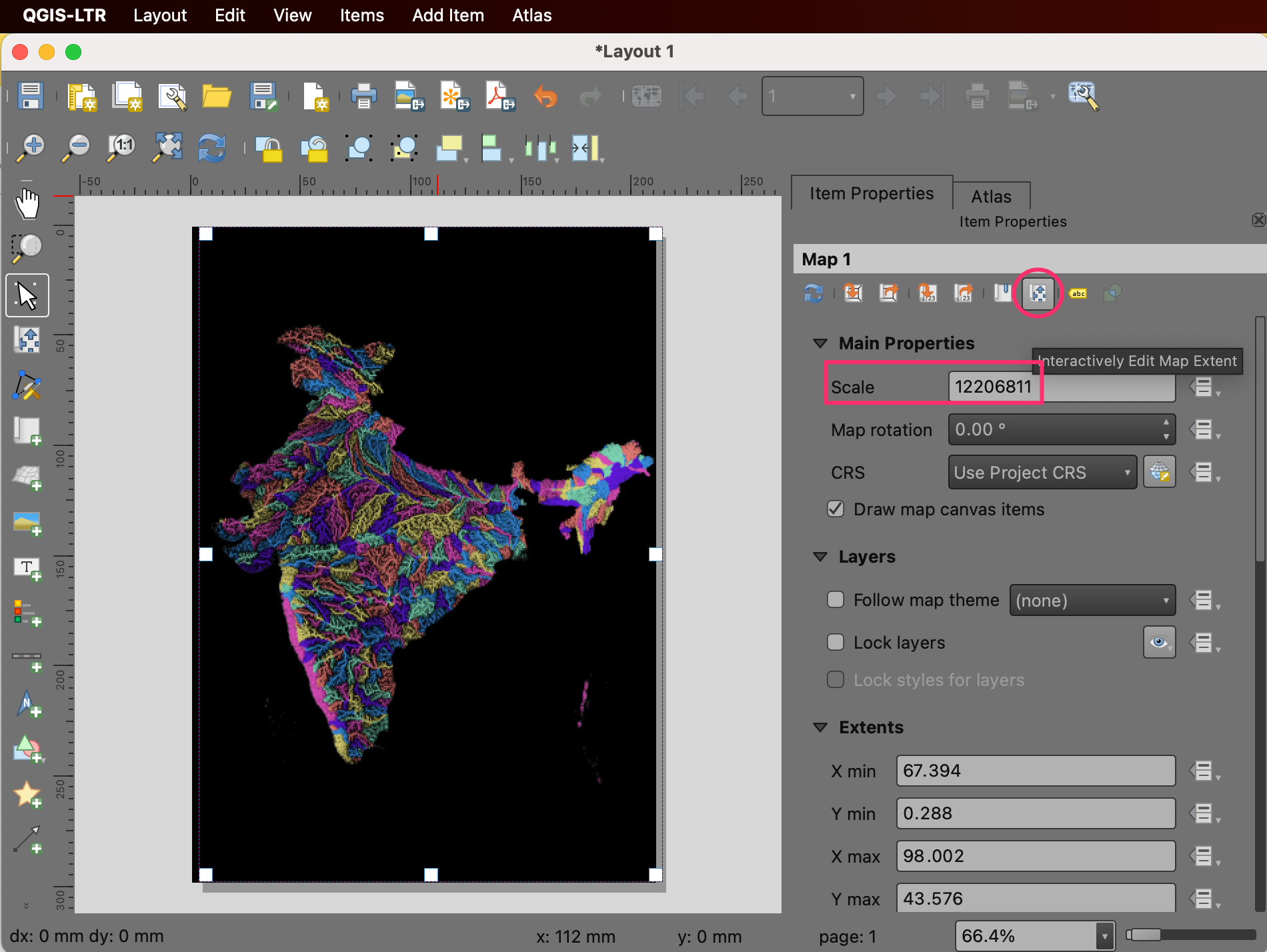

37. Laten we het kaartbereik aanpassen. Klik op de knop Kaartbereik interactief bewerken en gebruik dan de muis om de kaart te verschuiven. U kunt ook uw scrollwiel gebruiken om het zoomen aan te passen. Als u meer fijnere controle wilt over het zoomen, pas dan de waarde voor Schaal handmatig aan. Herhaal dat totdat u tevreden bent met de plaatsing van de kaart.

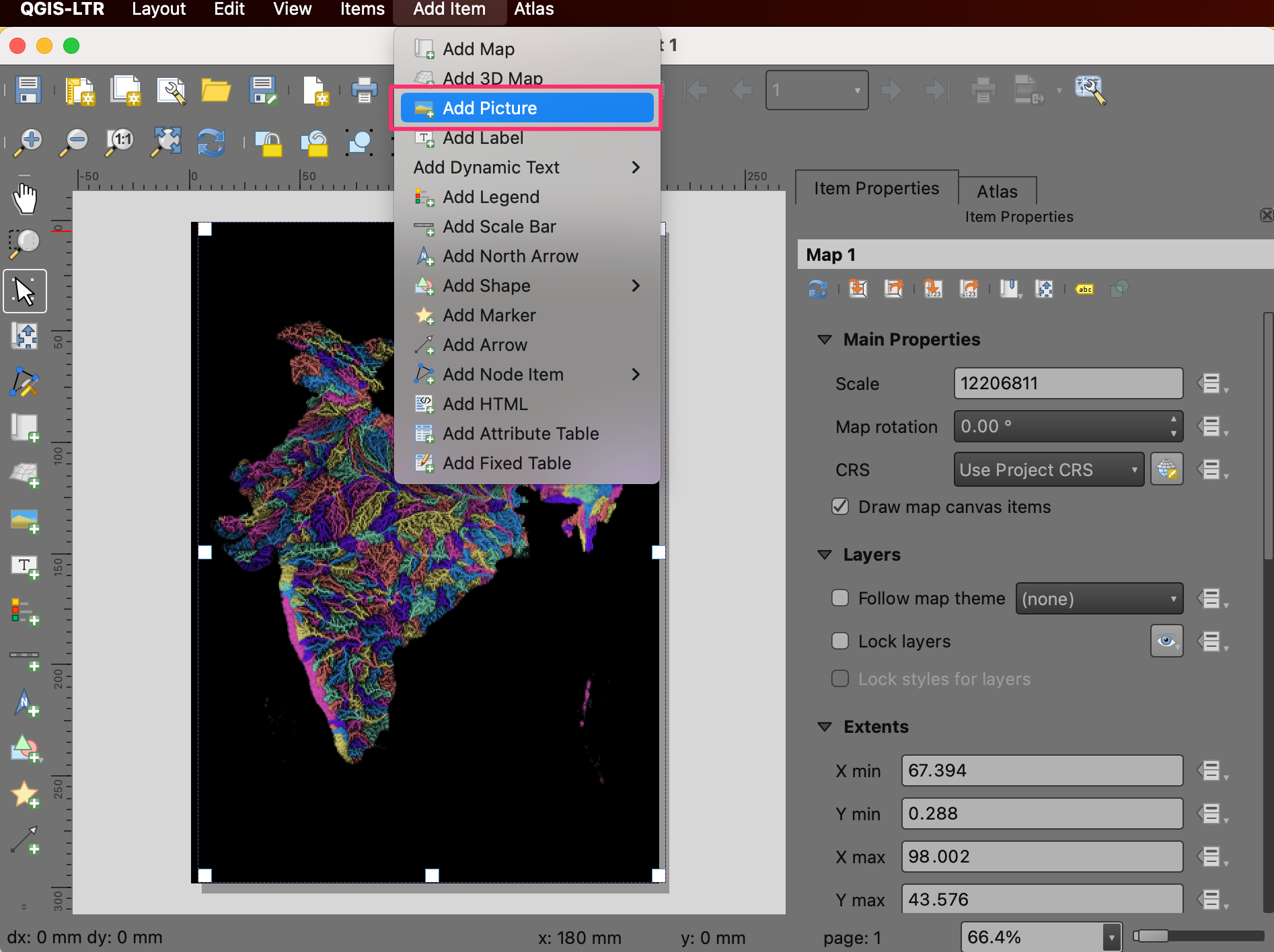

38. Vervolgens zullen we een logo van QGIS toevoegen aan de kaart. Ga naar Item toevoegen ‣ Afbeelding toevoegen.

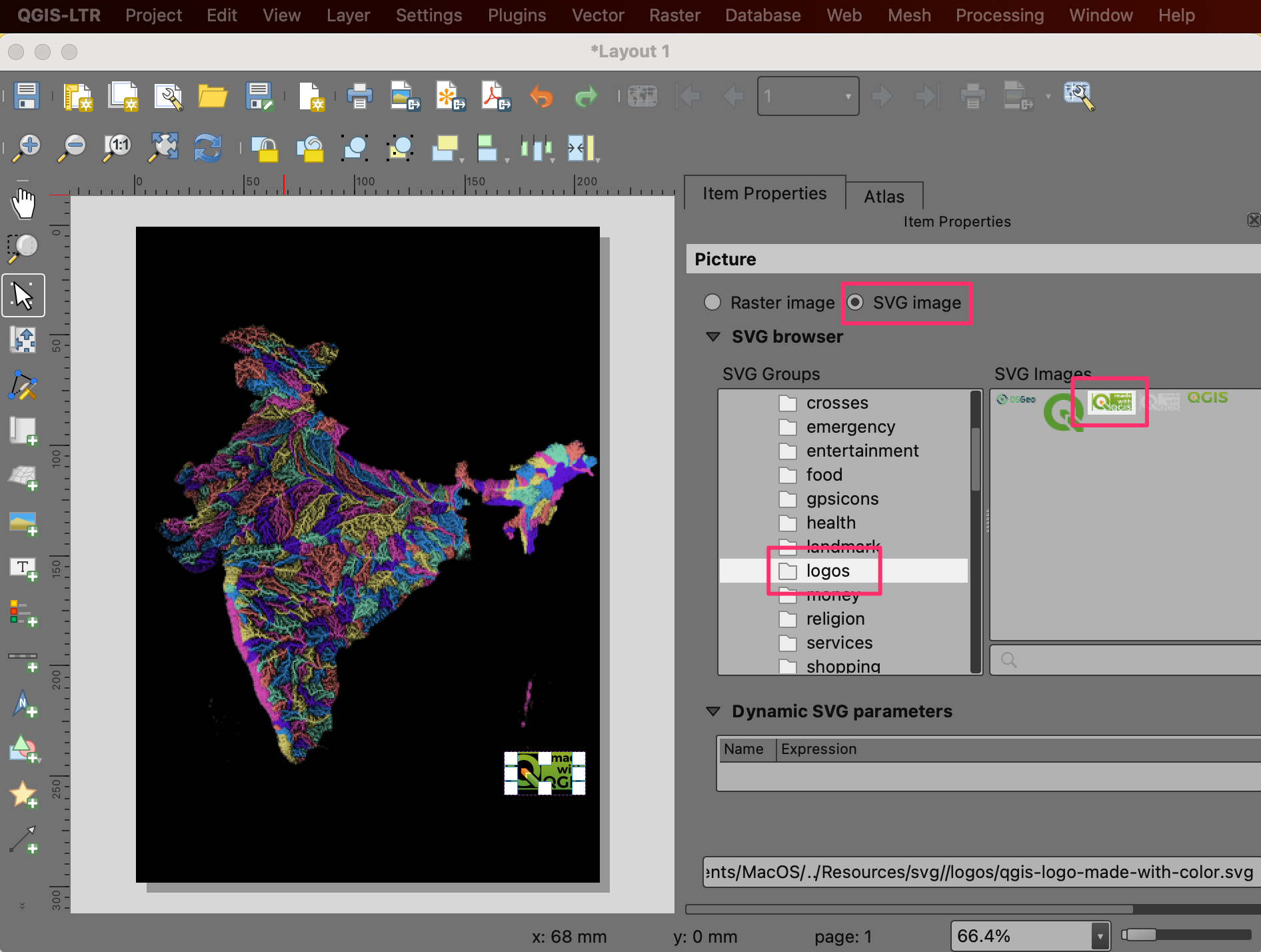

39. Teken een rechthoek waar u het logo wilt plaatsen. In het dialoogvenster Item-eigenschappen, lokaliseer de groep met pictogrammen logos. Selecteer het logo Made with QGIS.

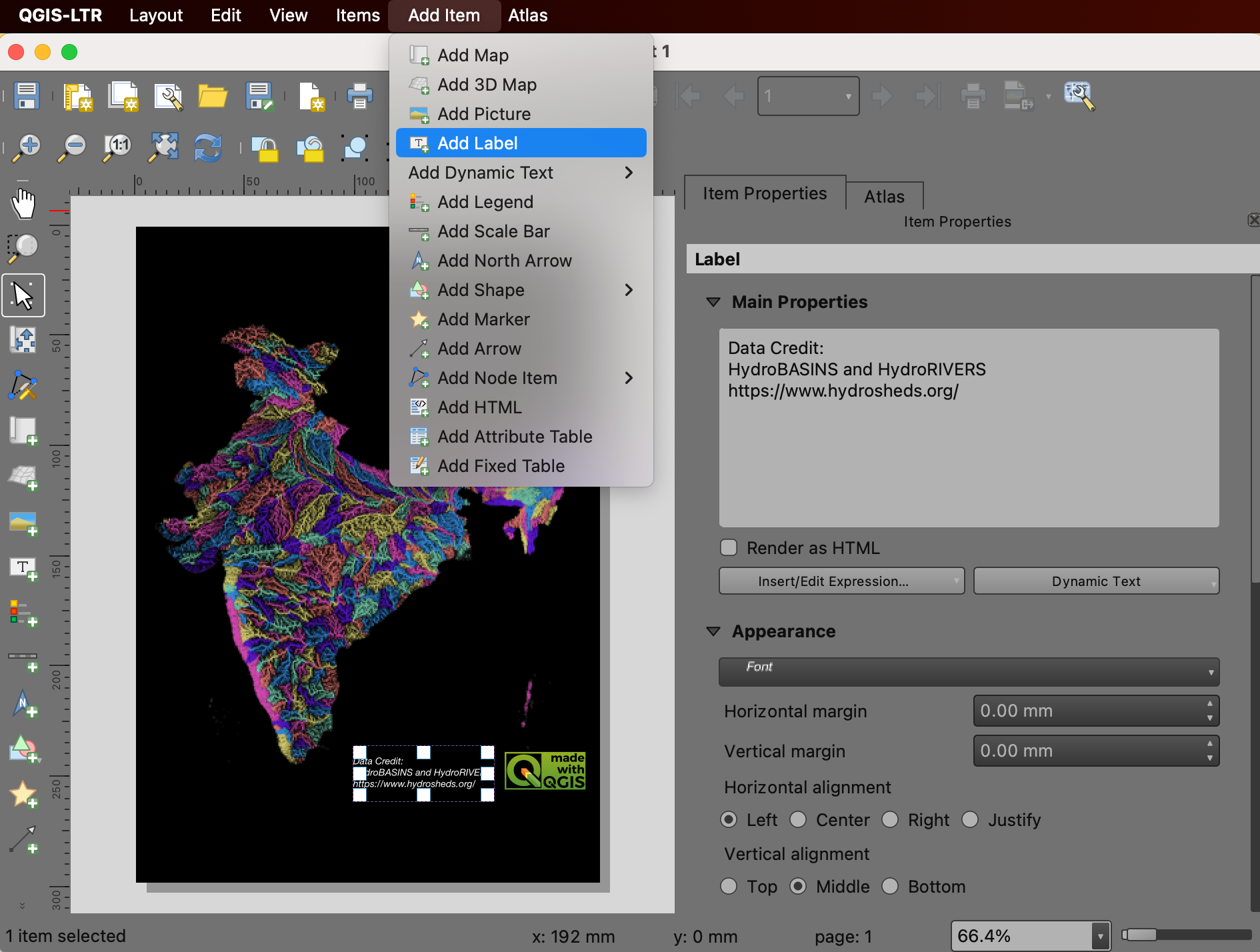

40. Vervolgens zullen we een label toevoegen met naamsvermelding voor de gegevens. Ga naar Item toevoegen ‣ Label toevoegen. Voer de tekst voor de naamsvermelding voor de gegevens in en pas het lettertype en uitlijning van het label aan.

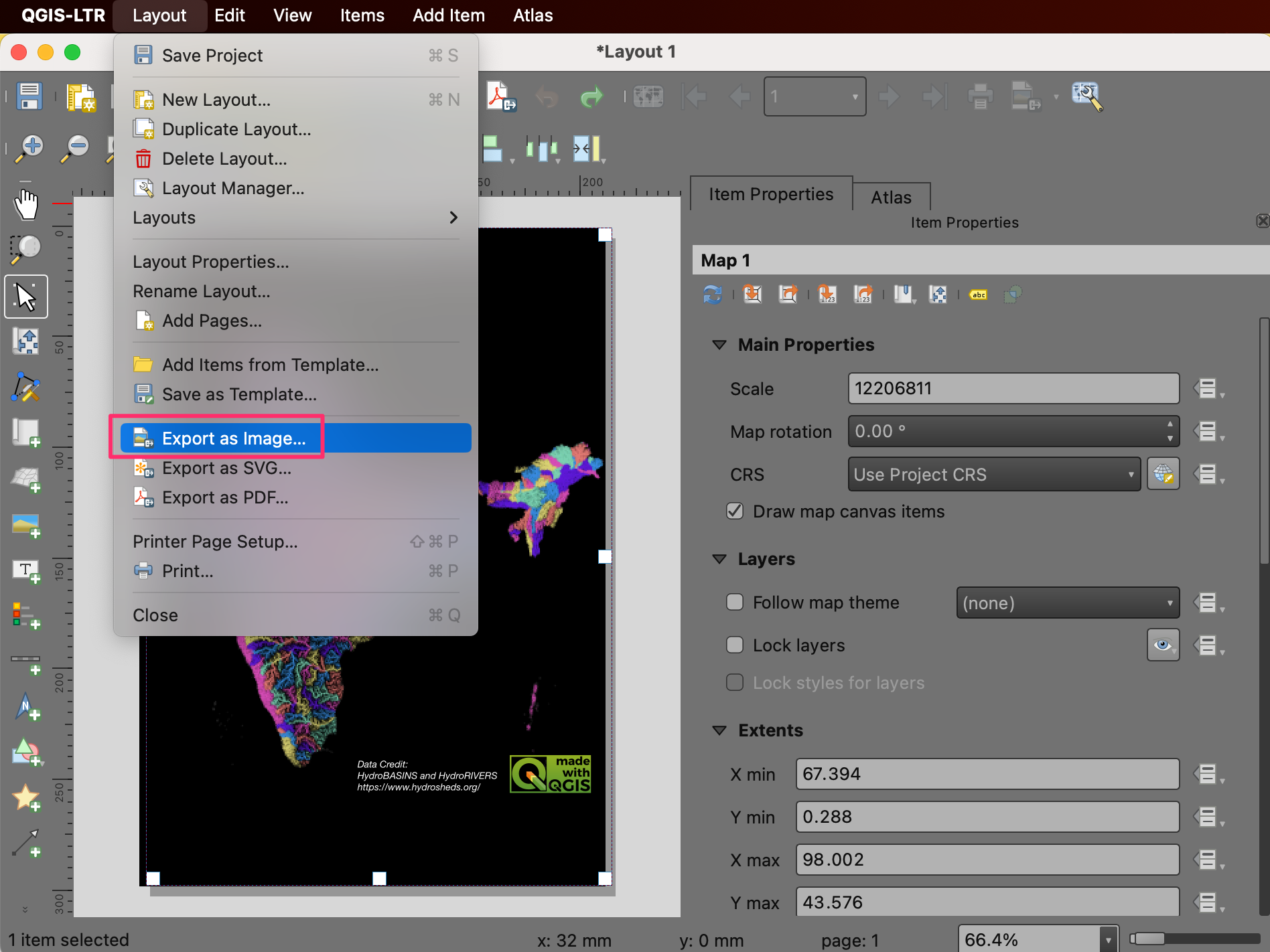

41. Once you are ready to export the results, go to Layout ‣ Export as Image…. Browse to a folder on your computer where you want to save the PNG image and enter the name river_basins.png.

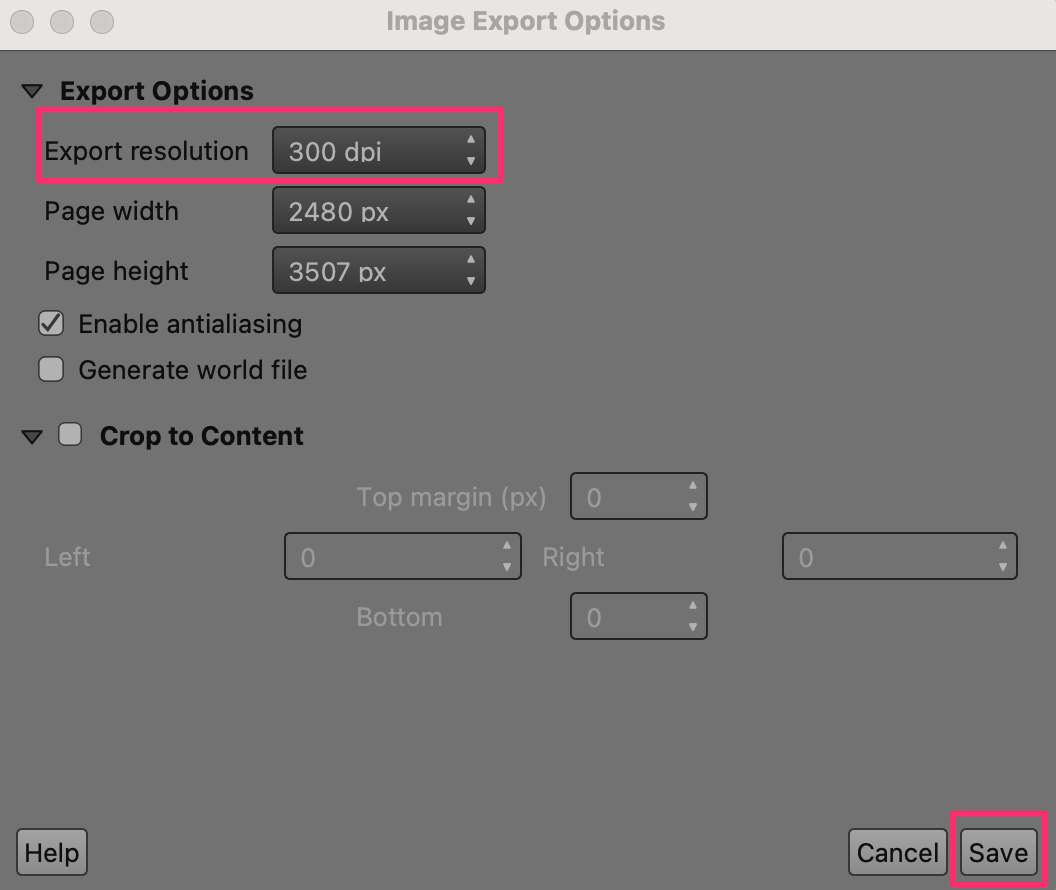

42. Kies 300 dpi als de Export resolutie en klik op Opslaan.

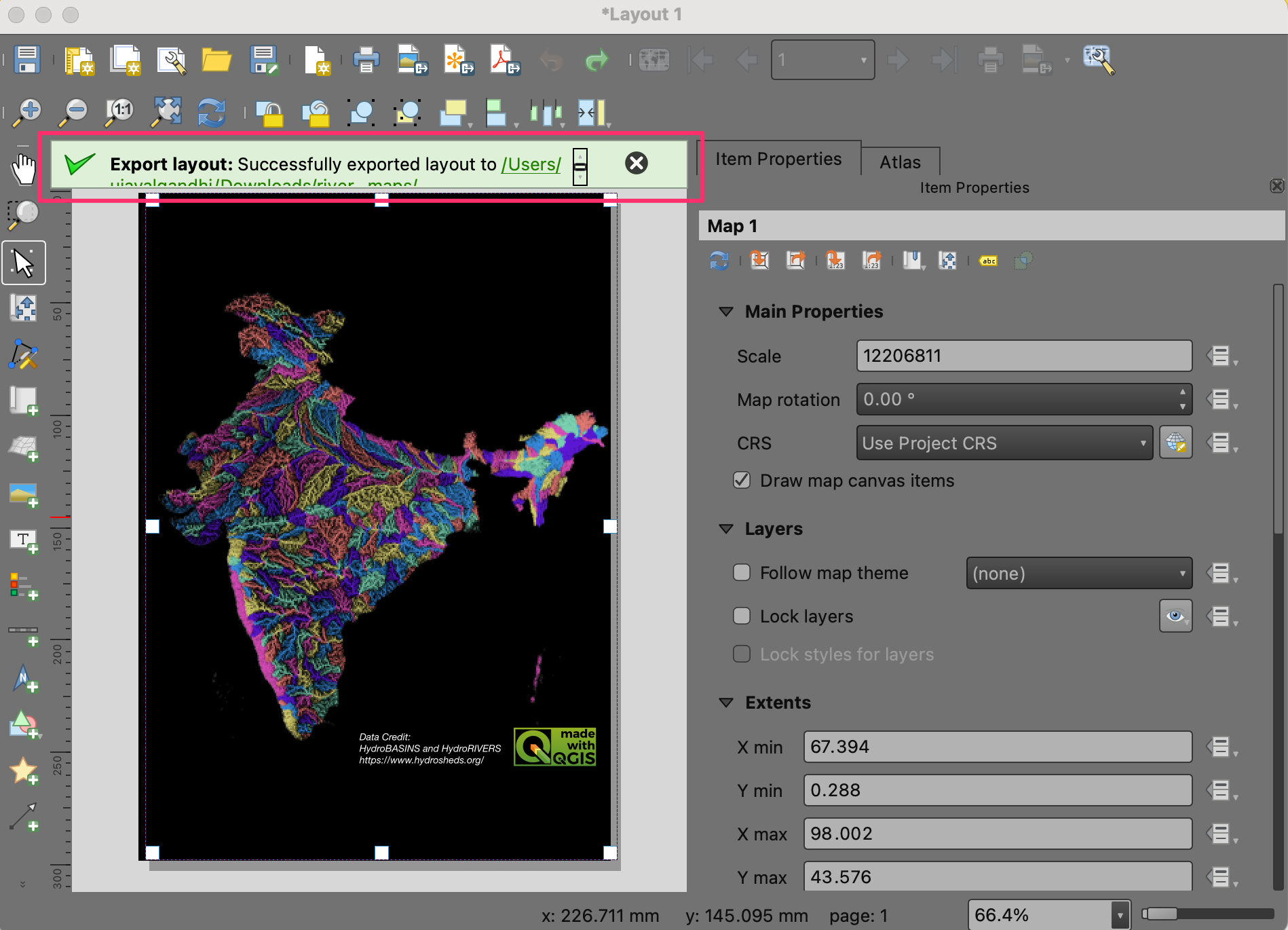

43. Als het exporteren is voltooid, zal uw uiteindelijke kaart op de gekozen locatie staan.

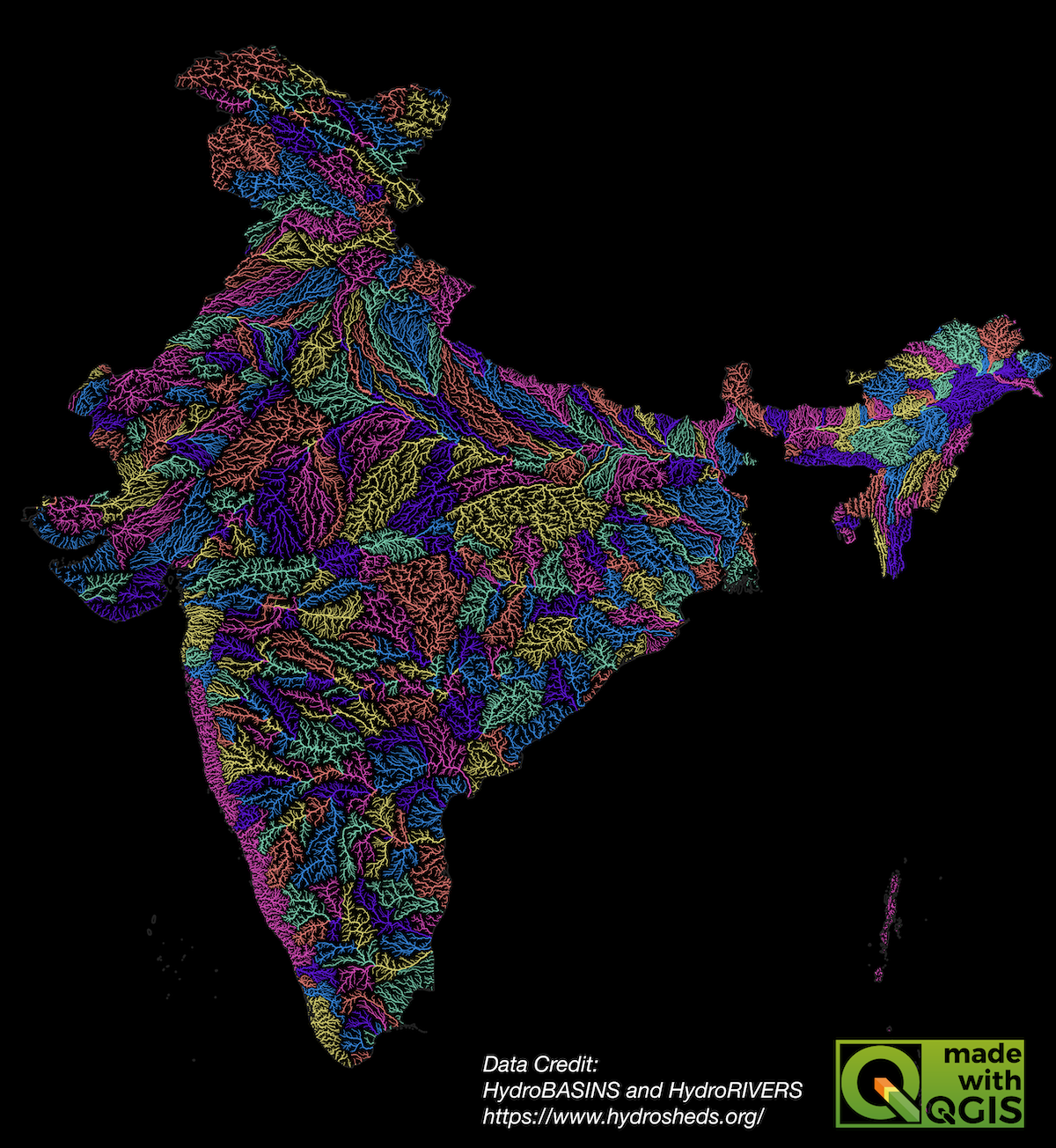

44. Hier is de uiteindelijke PNG-afbeelding die we hebben gemaakt met QGIS en open gegevenssets.

---
