Delo s podatki o reliefu (QGIS3)¶
Podatki o reliefu so pomembni pri velikem številu prostorskih analiz, pogosto pa jih uporabljamo tudi pri kartiranju. QGIS3 ima vgrajene številna zmogljiva orodja za obdelavo reliefnih podatkov. V tej vadnici bomo ustvarili različne izdelke iz podatkov o višinah, na primer plastnice, senčen relief in podobno.
Pregled naloge¶
Cilj naloge je ustvariti karto plastnic in senčen relief okolice Everesta.
Česa se bomo še naučili¶
Iskanja in prenašanja brezplačnih podatkov o površju.
Izvažanja vektorskih podatkovnih slojev v zapis KML in prikaza s programom Google Zemlja (Google Earth).
Glajenja plastnic
Pridobivanje podatkov¶
Delali bomo s podatkovno zbirko GMTED2010, ki jo je pripravila ameriška geološka služba USGS. GMTED (Global Multi-resolution Terrain Elevation Data) je globalni nabor podatkov o terenu, ki je novejša različica nabora podatkov GTOPO30.
V naslednjih korakih je opisano iskanje in pobiranje podatkov s strani USGS EarthExplorer.
Pojdite na USGS Earthexplorer . V zavihku Search Criteria kliknite World Features. V polje Feature Name vpišite
Everest
, v polje Country vpišiteNEPAL
in kliknite na Show. Prikazala se bo tabela z informacijami o lokaciji. V razdelku Placename izberite Everest.
![../../_images/1160.png](../../_images/1160.png)

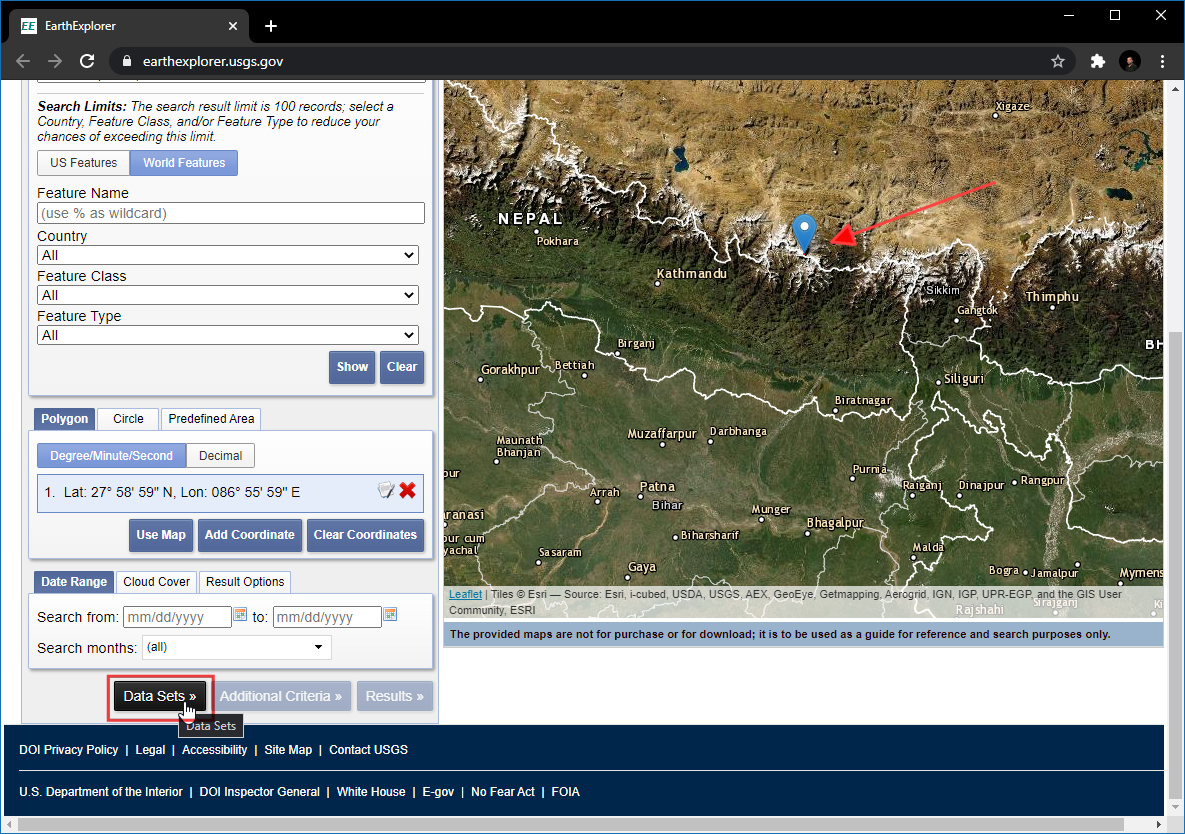

Zdaj se bo delovna površina premaknila na lokacijo Mt. Everest. Kliknite na Data Sets.
![../../_images/2132.png](../../_images/2132.png)

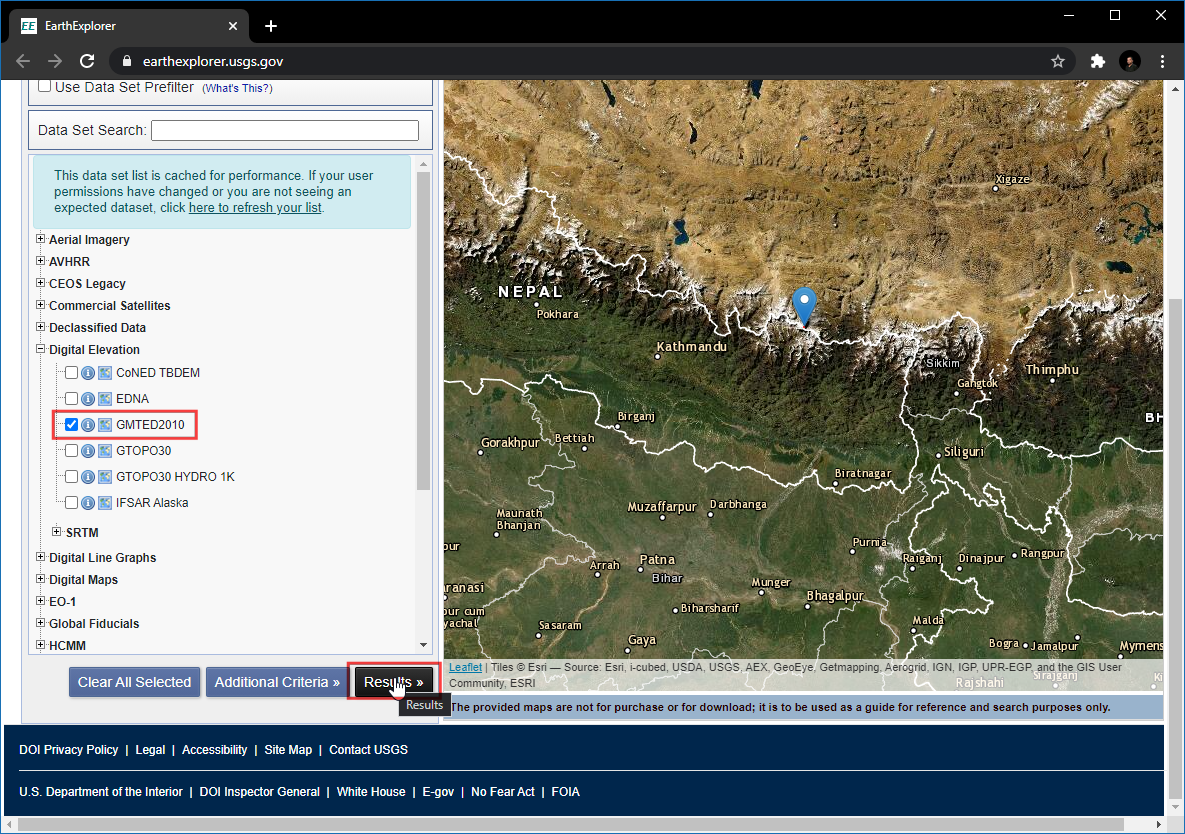

Razširite skupino Digital Elevation in preverite GMTED2010. Kliknite na Results.
![../../_images/374.png](../../_images/374.png)

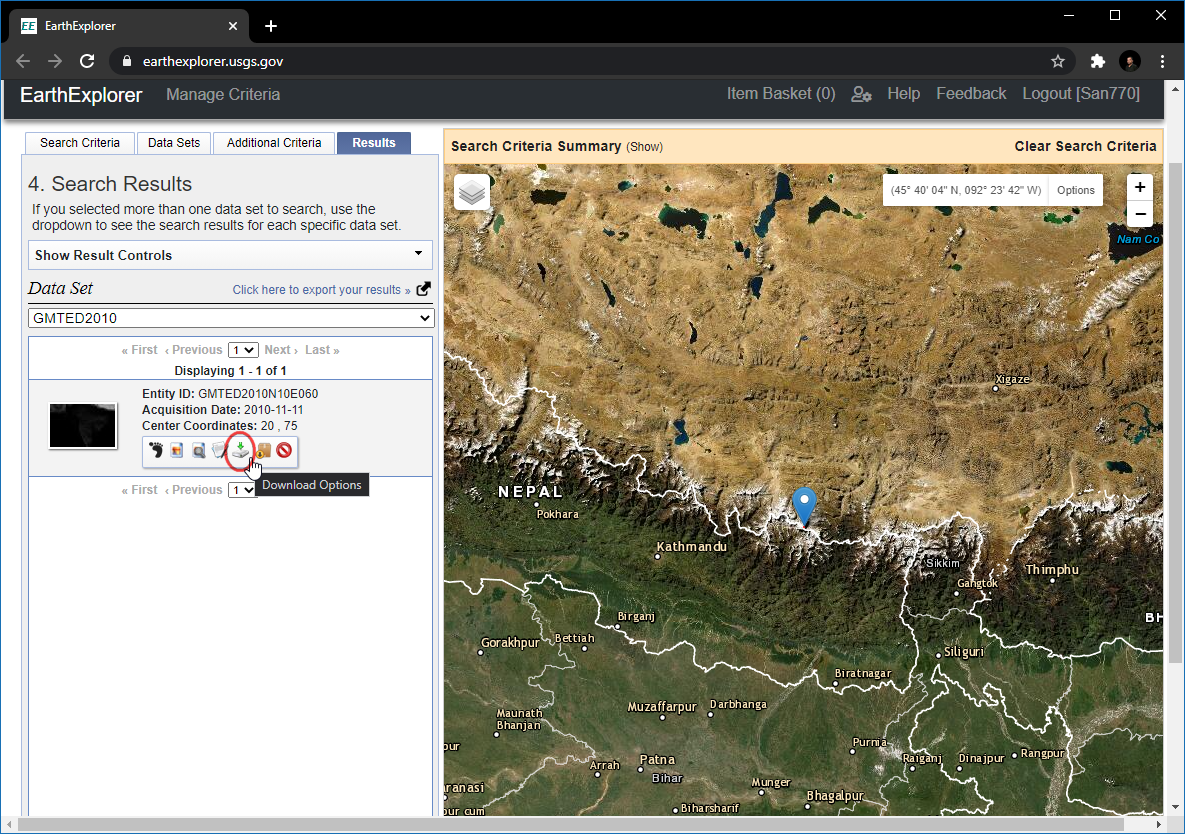

Kliknite gumb Download Options.
Opozorilo
Na tej točki se boste morali prijaviti na spletno mesto. Če računa še nimate, lahko ustvarite brezplačen račun.
![../../_images/443.png](../../_images/443.png)

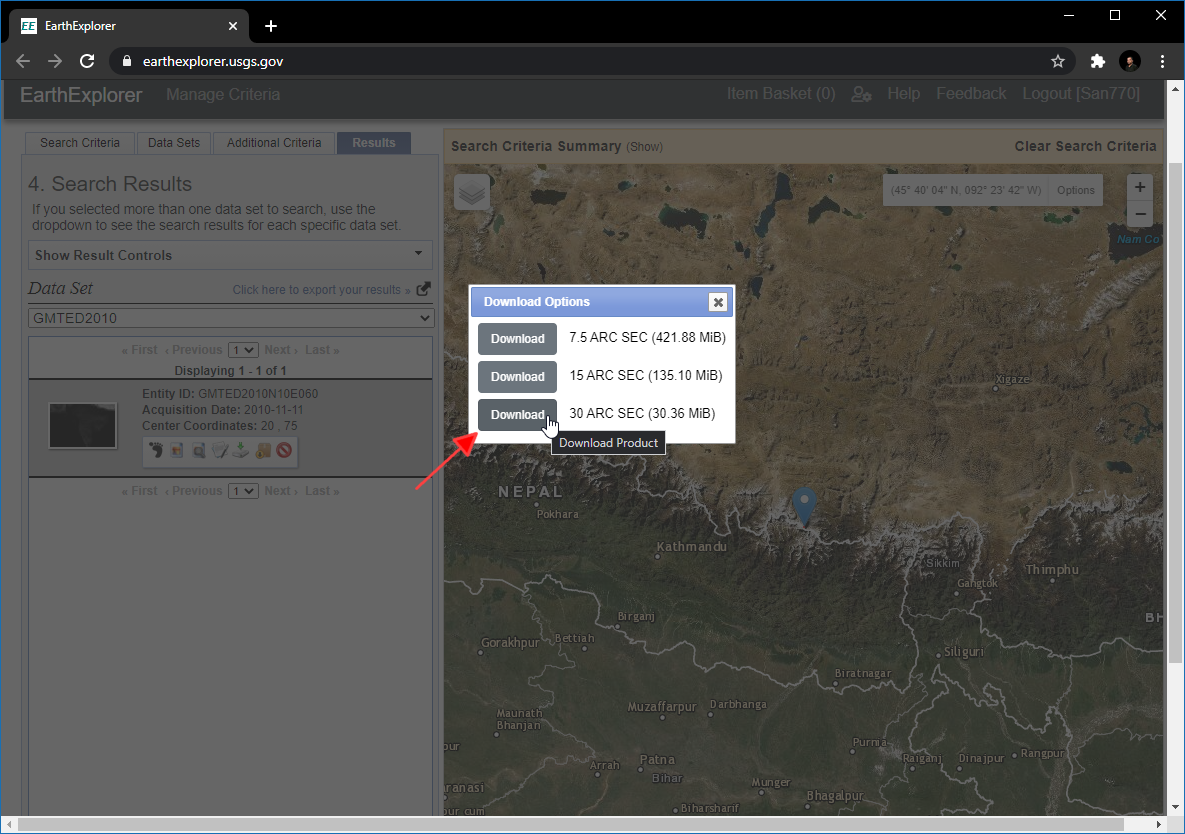

Izberite možnost 30 ARC SEC in kliknite Download.
![../../_images/537.png](../../_images/537.png)
Zdaj boste dobili datoteko z imenom GMTED2010N10E060_300.zip. Podatki o nadmorski višini so na voljo v različnih rastrskih formatih, kot so ASC, BIL, GeoTiff itd. QGIS podpira veliko različnih rastrskih formatov prek knjižnice GDAL. Podatki GMTED so na voljo v obliki datotek GeoTiff, ki so v tem arhivu zip.
Zaradi priročnosti lahko kopijo podatkov prenesete neposredno s spodnje strani.
Vir podatkov: [GMTED2010]
Postopek¶

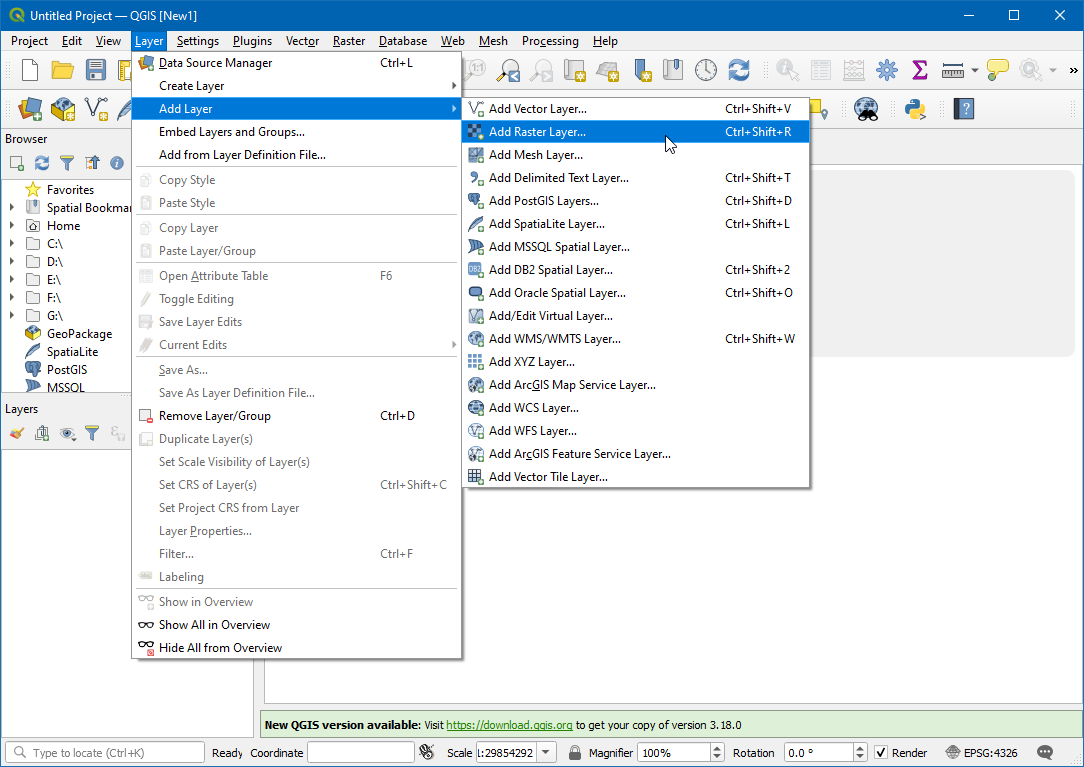

Odprite
.
![../../_images/636.png](../../_images/636.png)

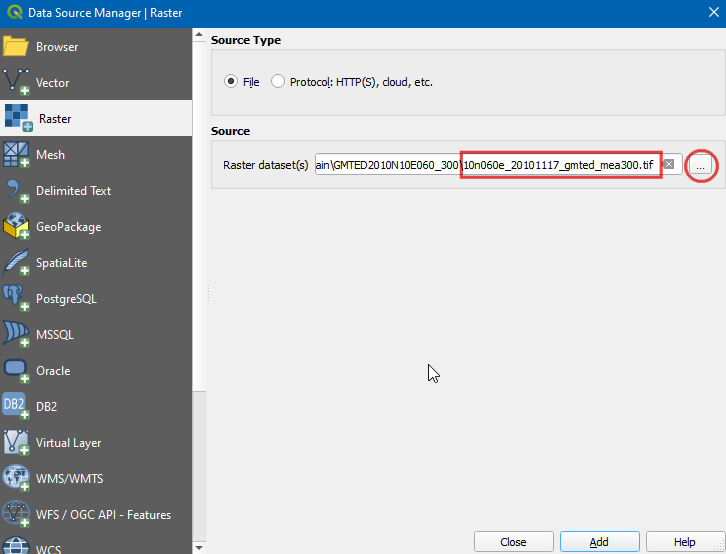

Kliknite na … pod Source, poiščite in izberite datoteko z imenom 10n060e_20101117_gmted_mea300.tif.
![../../_images/736.png](../../_images/736.png)

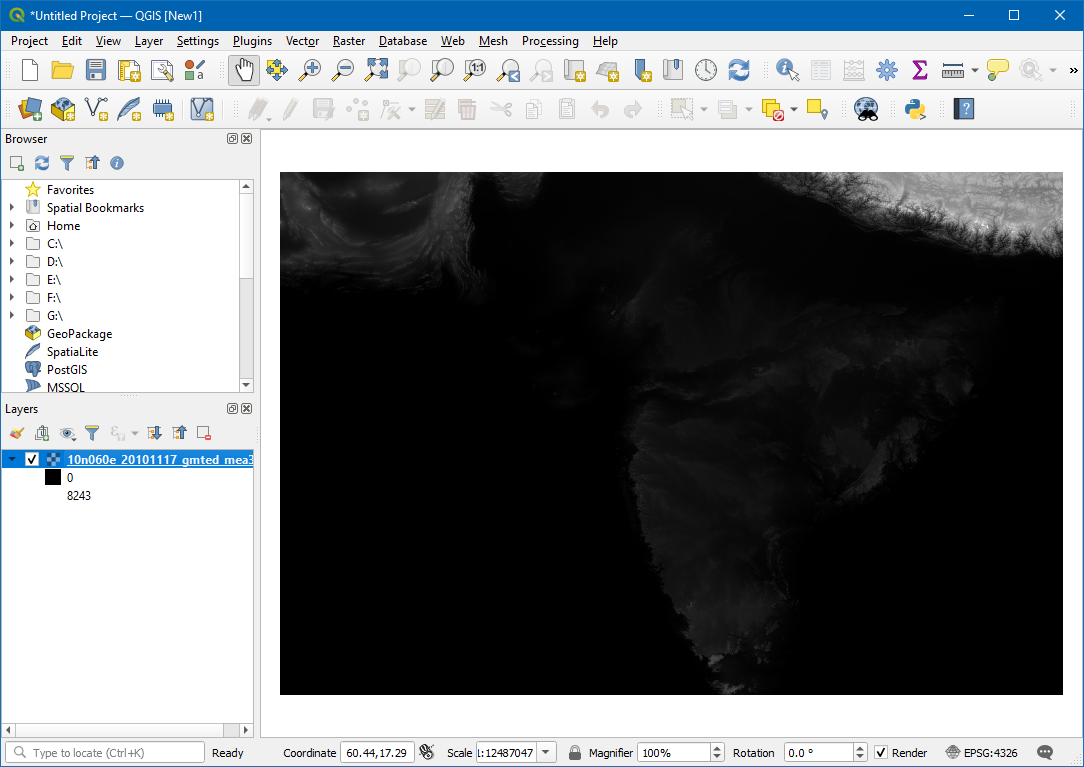

V QGIS delovni površini bodo prikazani podatki o terenu. Vsak piksel v rastru terena predstavlja povprečno nadmorsko višino v metrih na tem mestu. Temne pike predstavljajo območja z nizko nadmorsko višino, svetlejše pike pa območja z visoko nadmorsko višino.
![../../_images/835.png](../../_images/835.png)

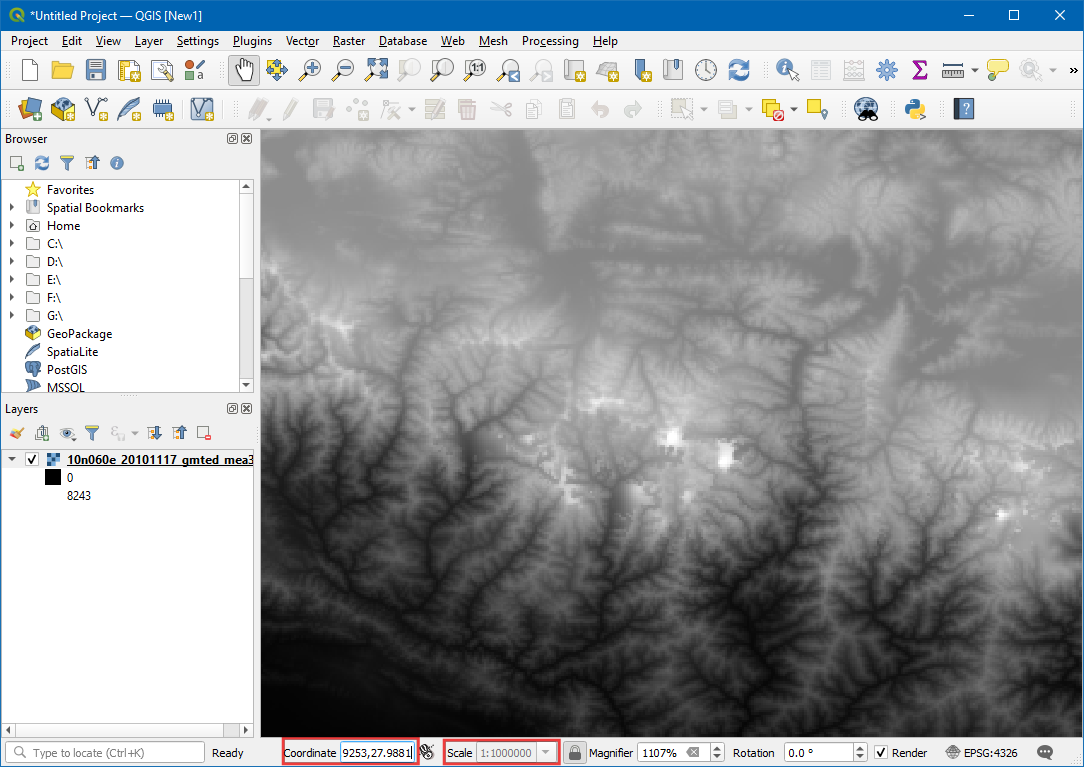

Let’s find our area of interest. From Wikipedia, we find that the coordinates for our area of interest - Mt. Everest - is located at the coordinates 27.9881° N, 86.9253° E. Note that QGIS uses the coordinates in (latitude, longitude) format when the CRS is set to EPSG:4326. Therefore, paste the value 27.9881, 86.9253 these at the bottom of the QGIS window where it says Coordinate and press guilabel:Enter. The viewport will be centered at this coordinate. To zoom in, Enter 1:1000000 in the Scale field and press Enter. You will see the viewport zoom to the area around the Himalayas.
![../../_images/936.png](../../_images/936.png)

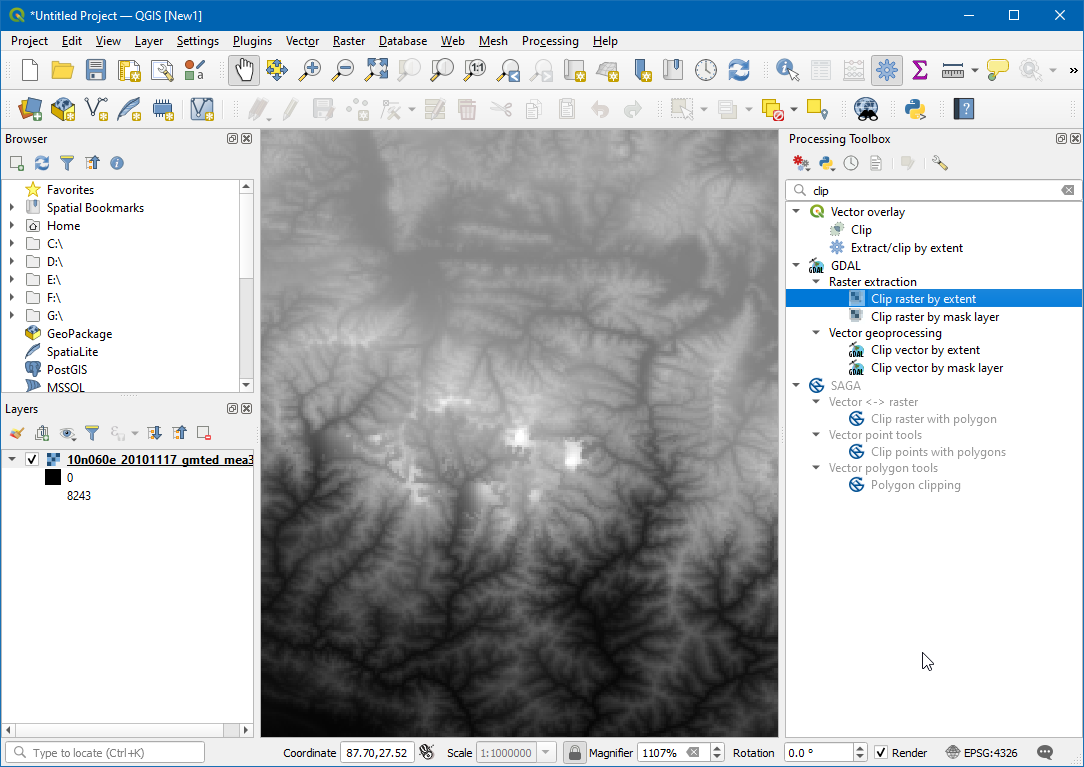

Zdaj bomo raster obrezali na to območje zanimanja. Poiščite izrez v Processing Toolbox. Izberite možnost
Clip Raster by extent
pod algoritmi GDAL.
![../../_images/1043.png](../../_images/1043.png)

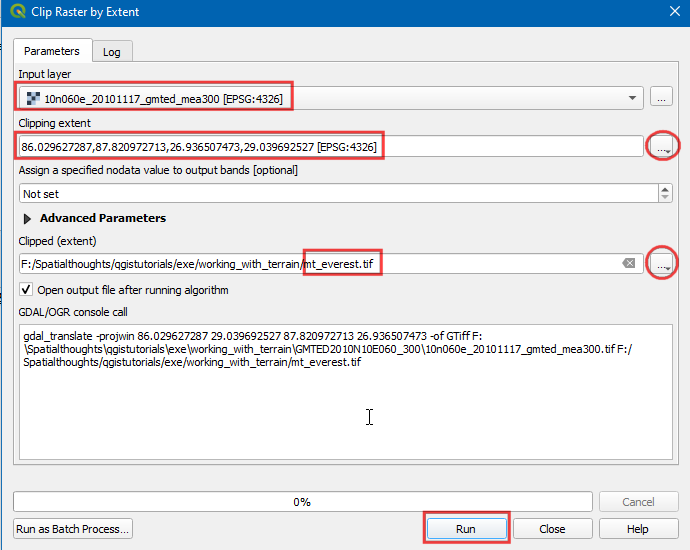

V oknu Clip Raster by Extent` izberite
10n060e_20101117_gmted_mea300
kot Input Layer`, kliknite...
v Clipping extent` in izberiteUse Map canvas extent
, kliknite...
v Clipped (extent)` in vnesite imemt_everest.tif
. Kliknite Run.
![../../_images/1161.png](../../_images/1161.png)

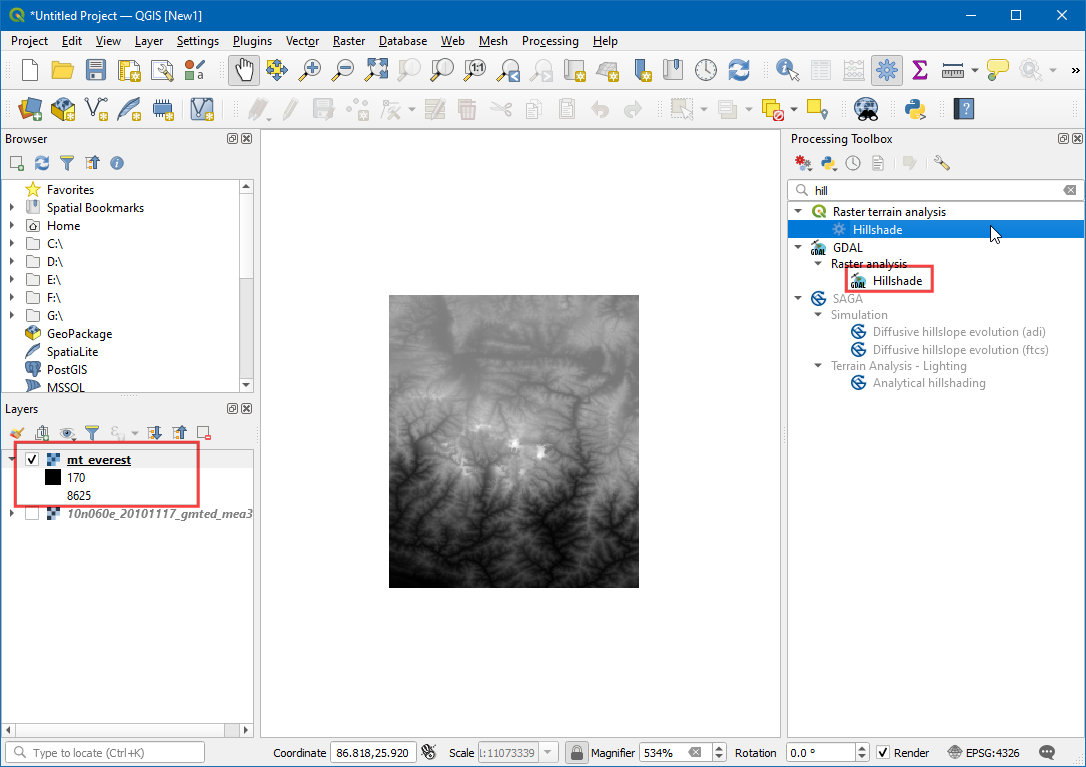

Na delovni površini se pojavi nova plast
mt_everest
. Hill poiščite v Processing Toolbox. Izberite algoritemHillshade
pod algoritmi GDAL.
![../../_images/1246.png](../../_images/1246.png)

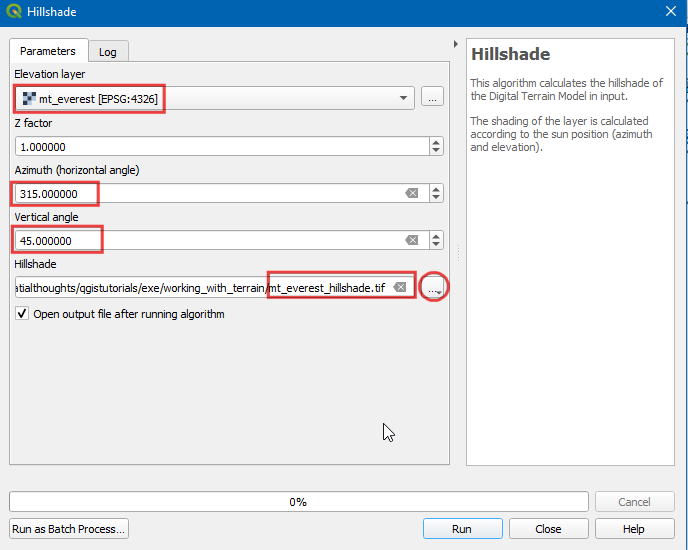

V oknu Hillshade, izberite
mt_everest
kot Elevation Layer, v Azimuth (horizontal angle) vnesite315.000
, v Vertical angle vnesite45.000
. Kliknite...`
v Hillshade` in vnesite imemt_everest_hillshade.tif
. Kliknite Run.
![../../_images/1344.png](../../_images/1344.png)

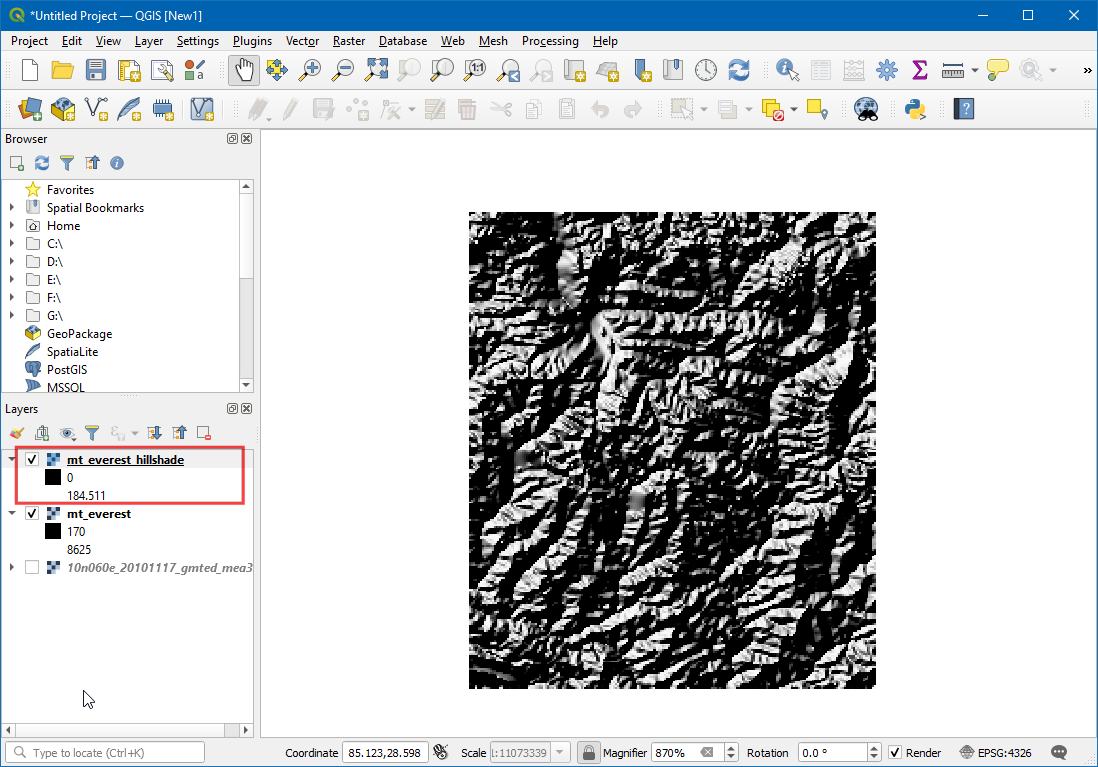

Na delovni površini se pojavi nova plast
mt_everest_hillshade
.
![../../_images/1440.png](../../_images/1440.png)

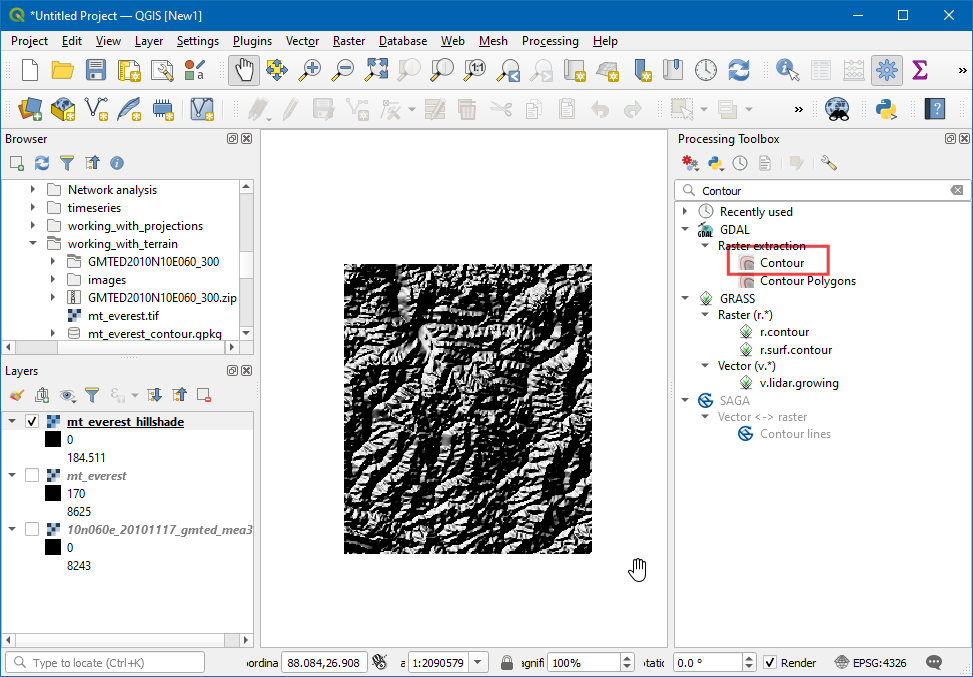

Obris poiščite v Processing Toolbox. Izberite algoritem
Contour
pod GDAL algoritmi.
![../../_images/1535.png](../../_images/1535.png)

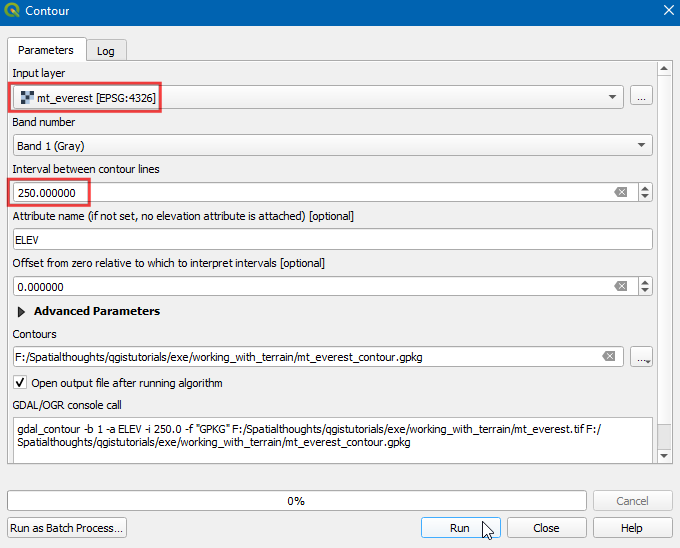

In the Contour window, select
mt_everest
as Input Layer, enter250
in Interval between contour lines. Click...
in Contours and enter the name asmt_everest_contour.gpkg
. Click Run.
![../../_images/1633.png](../../_images/1633.png)

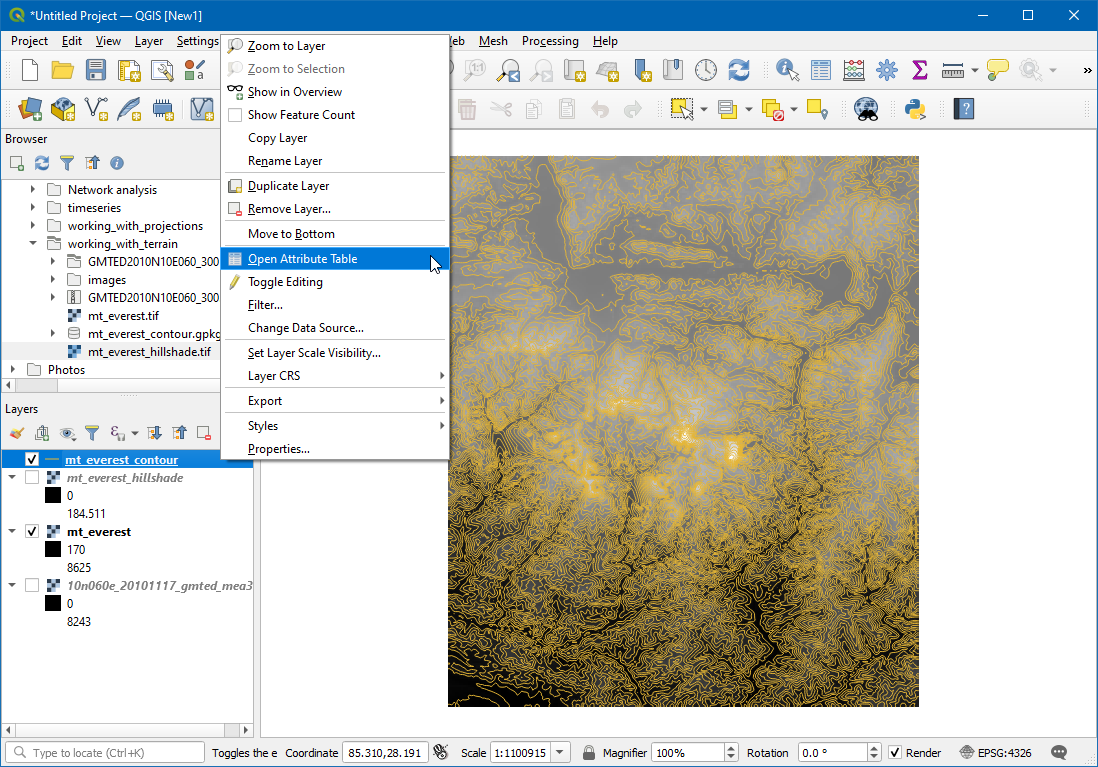

Na delovni površini se pojavi nova plast
mt_everest_contour
. Z desno tipko miške kliknite na sloj in kliknite Open Attribute Table.
![../../_images/1732.png](../../_images/1732.png)

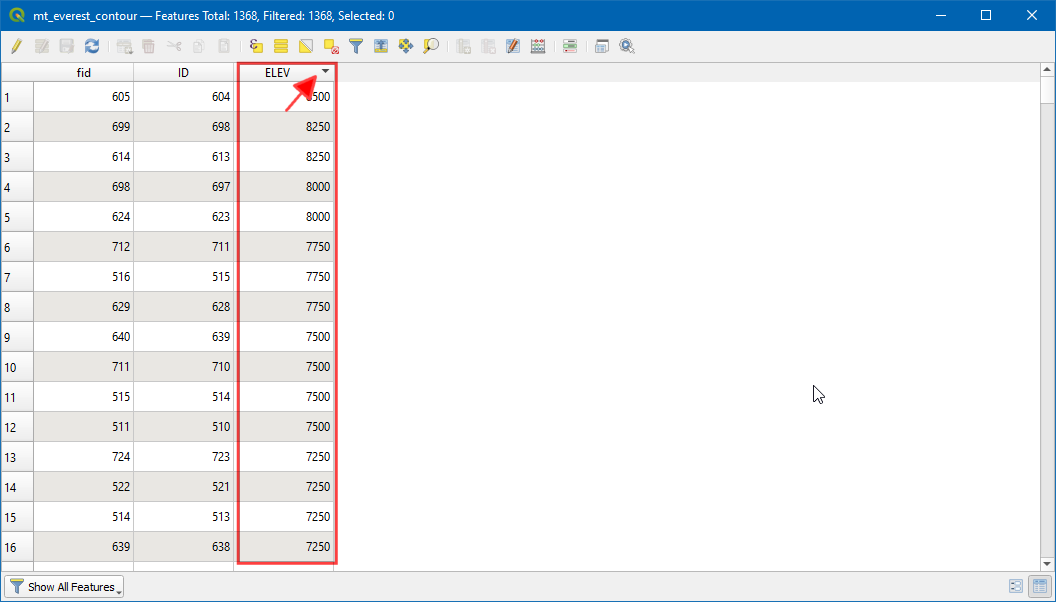

Videli boste, da ima vsaka vrstica atribut z imenom ELEV. To je višina v metrih, ki jo predstavlja vsaka črta. Nekajkrat kliknite na glavo stolpca, da razvrstite vrednosti v padajočem vrstnem redu. Tu boste našli vrstico, ki predstavlja najvišjo nadmorsko višino v naših podatkih, tj. goro Everest.
![../../_images/1828.png](../../_images/1828.png)

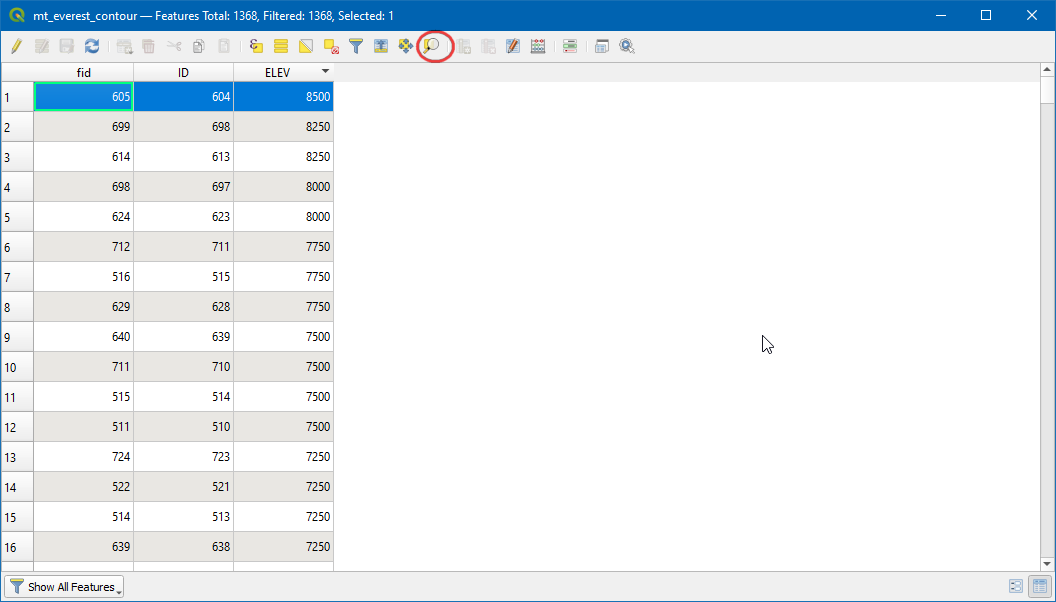

Izberite zgornjo vrstico in kliknite gumb Zoom to selection.
![../../_images/1922.png](../../_images/1922.png)

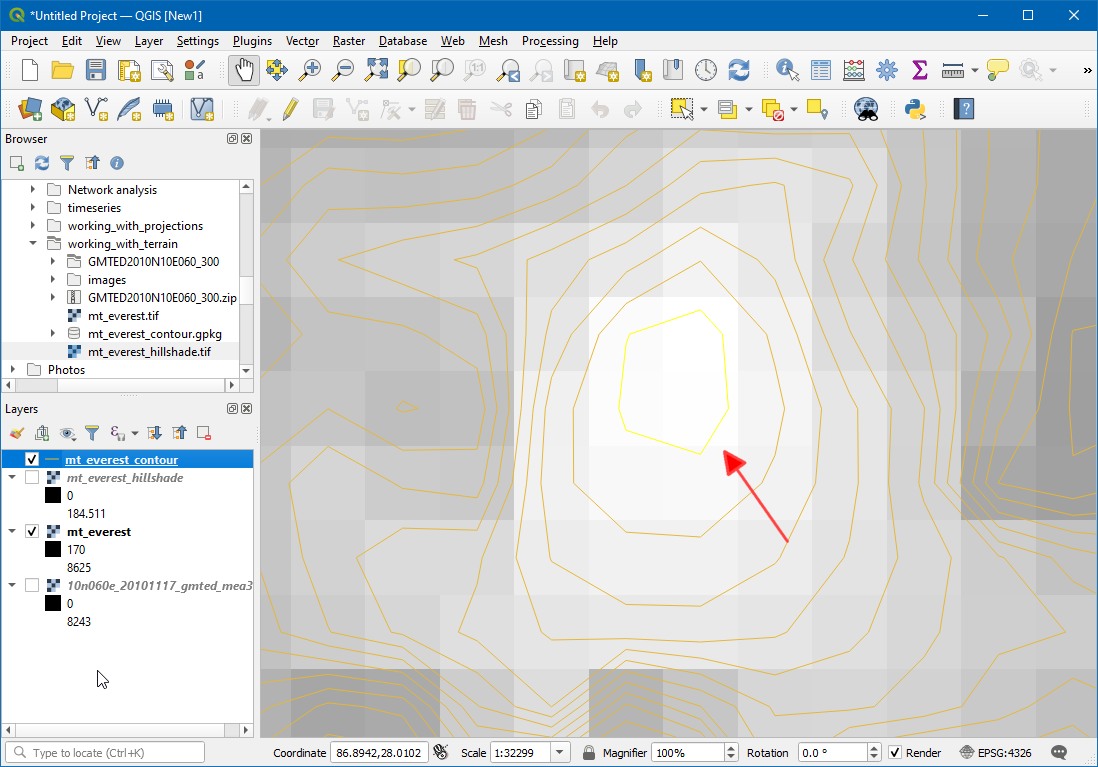

Preklopite na glavno okno QGIS. Izbrana obrisna črta bo označena z rumeno barvo. To je območje najvišje nadmorske višine v našem podatkovnem nizu.
![../../_images/2020.png](../../_images/2020.png)

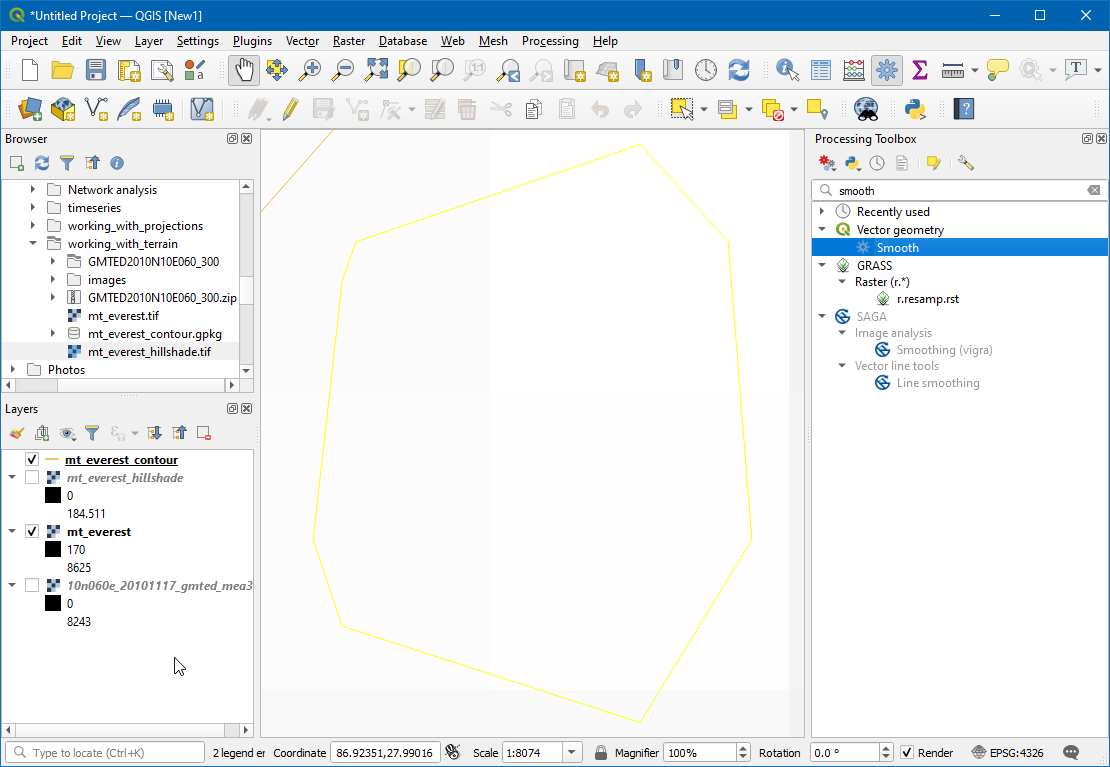

Gladko iskanje v Processing Toolbox. Izberite
Smooth
pod Vector geometry.
![../../_images/2133.png](../../_images/2133.png)

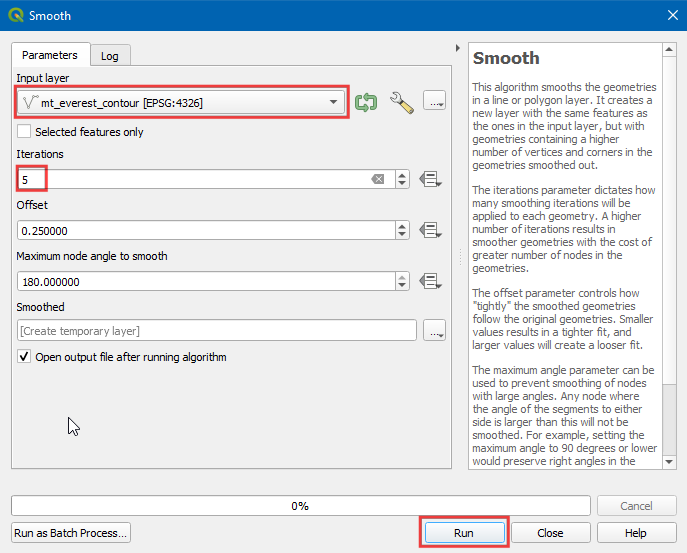

V oknu Smooth izberite
mt_everest_contour
kot Input Layer, v Iterations vnesite5
. Kliknite Run.
Opozorilo
Algoritem za glajenje deluje tako, da vzdolž črt dodaja dodatne vrhove. Z večanjem števila iteracij se število vrhov v obrisnih črtah močno poveča. Zato bodite previdni pri uporabi večjega števila iteracij. Velikost izhodne datoteke lahko zmanjšate tako, da jo izvozite kot datoteko shapefile in poenostavite rezultate z uporabo programa Mapshaper.
![../../_images/2222.png](../../_images/2222.png)

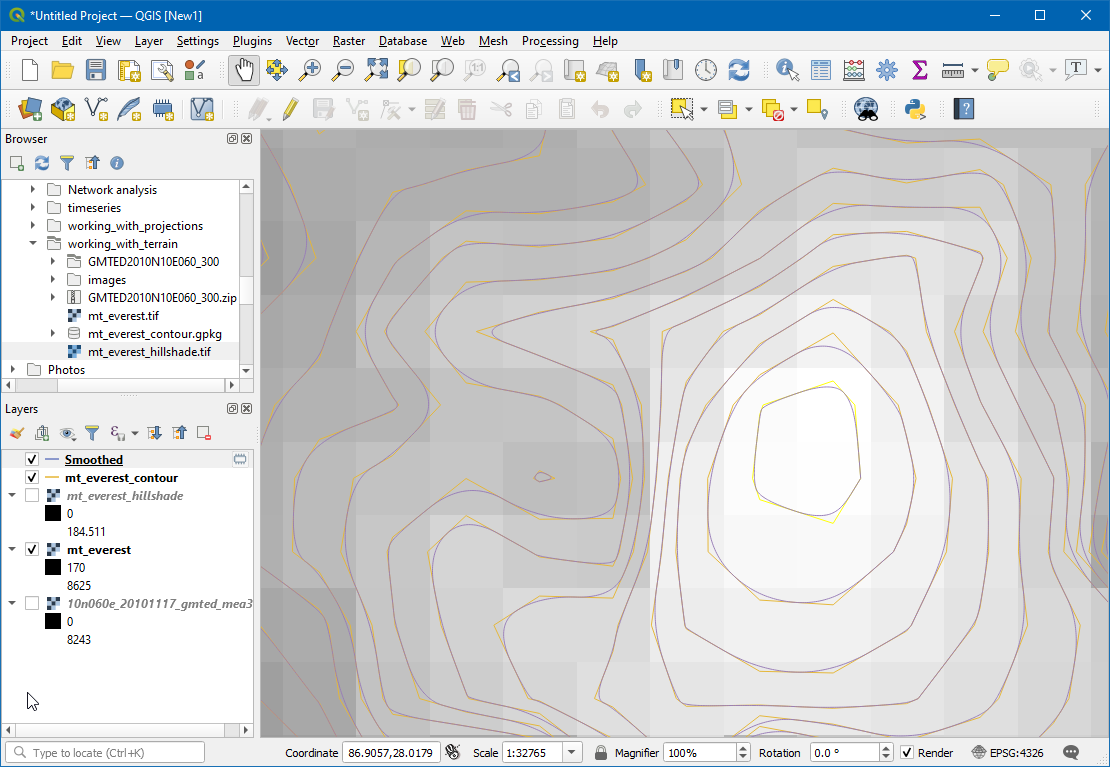

Na delovni površini se bo pojavila nova plast Smoothed`. Ta plast bo imela bolj gladke robove v primerjavi s plastjo
mt_everest_contour
.
![../../_images/2319.png](../../_images/2319.png)

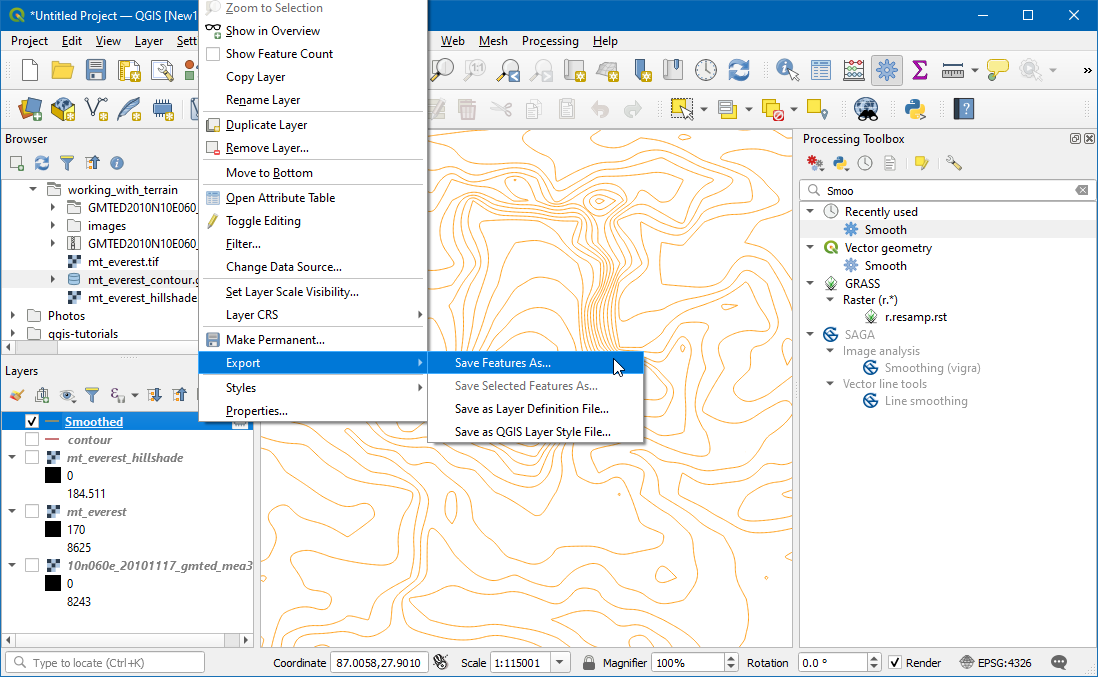

Svoj sloj obrisov lahko vizualizirate in preverite svojo analizo tudi tako, da sloj obrisov izvozite kot KML in si ga ogledate v programu Google Earth. Z desnim gumbom miške kliknite na zglajeni sloj in izberite
.
![../../_images/2419.png](../../_images/2419.png)

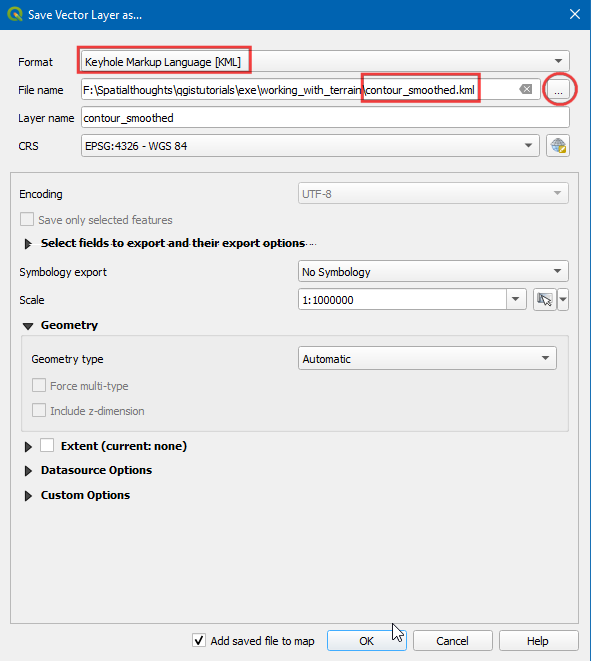

Izberite Keyhole Markup Language [KML] kot Format. Kliknite
...`
v polju File name` in vnesite imecontour_smoothed.kml
. Kliknite OK.
![../../_images/2518.png](../../_images/2518.png)

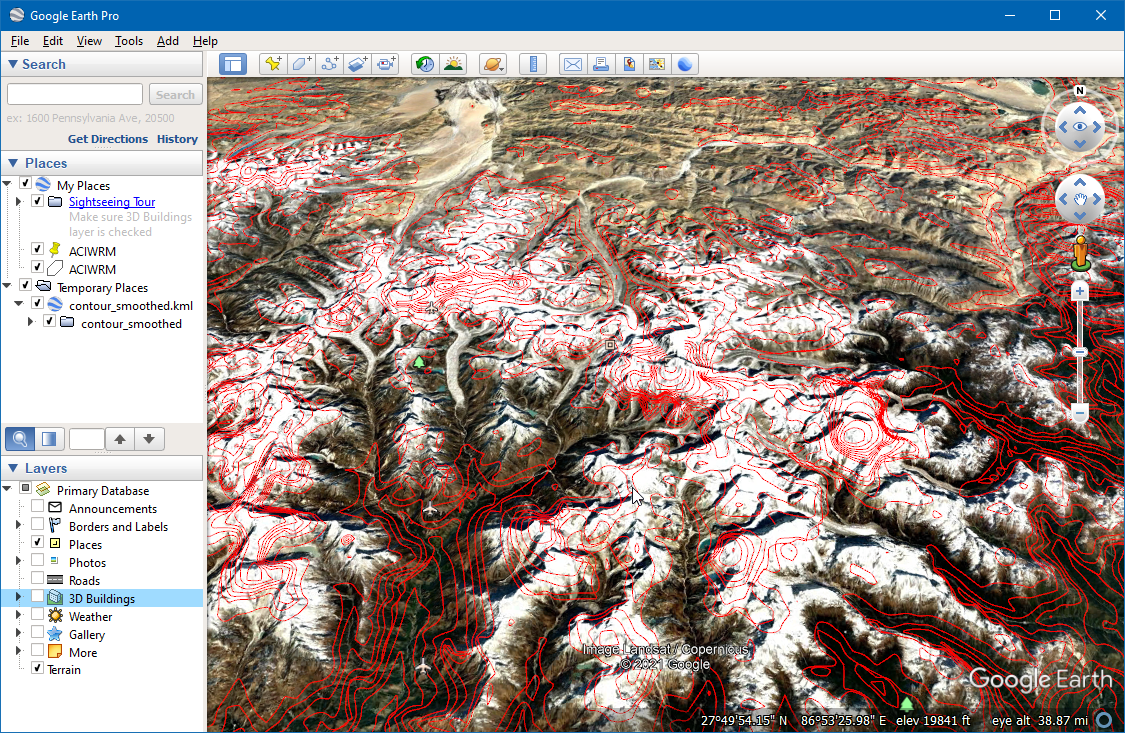

Poiščite izhodno datoteko na disku in jo dvakrat kliknite, da odprete program Google Earth Pro.
![../../_images/2616.png](../../_images/2616.png)
