Mozaičenje in obrezovanje rastrov (QGIS3)

V tem učbeniku so predstavljene osnovne tehnike dela z rastri v QGIS, kot sta mozaičenje in izrezovanje.

Pregled naloge

Za Šrilanko bomo prenesli višinske podatke v obliki ploščic SRTM, jih združili in nastali mozaik pripeli na državno mejo.

Česa se bomo še naučili

  • Uporabe upodobitvenega programa Hillshade za vizualizacijo podatkov o nadmorski višini.

Pridobivanje podatkov

Land Processes Distributed Active Archive Center (LP DAAC) zagotavlja NASA Shuttle Radar Topography Mission (SRTM) Global 1 arc second podatkovni niz v obliki višinskih delov (tile).

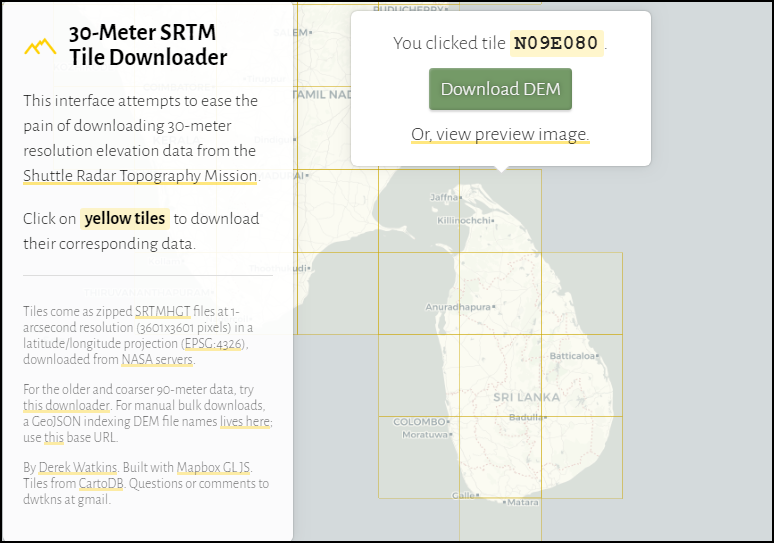

Enostaven vmesnik za prenos delov za določeno območje je 30-Meter SRTM Tile Downloader Dereka Watkinsa. Prenesite posamezne dele SRTM, ki pokrivajo Šrilanko. Upoštevajte, da boste za prenos podatkov potrebovali brezplačen račun Earth Data.

../../_images/data120.png

We will also need the Admin 0 - Countries shapefile from Natural Earth.

Kopijo podatkovnih nizov lahko neposredno prenesete s spodnjih povezav:

N05E080.SRTMGL1.hgt.zip

N06E079.SRTMGL1.hgt.zip

N06E080.SRTMGL1.hgt.zip

N06E081.SRTMGL1.hgt.zip

N07E079.SRTMGL1.hgt.zip

N07E080.SRTMGL1.hgt.zip

N07E081.SRTMGL1.hgt.zip

N08E079.SRTMGL1.hgt.zip

N08E080.SRTMGL1.hgt.zip

N08E081.SRTMGL1.hgt.zip

N09E080.SRTMGL1.hgt.zip

ne_10m_admin_0_countries.zip

Vir podatkov [SRTM] , [NATURALEARTH]

Postopek

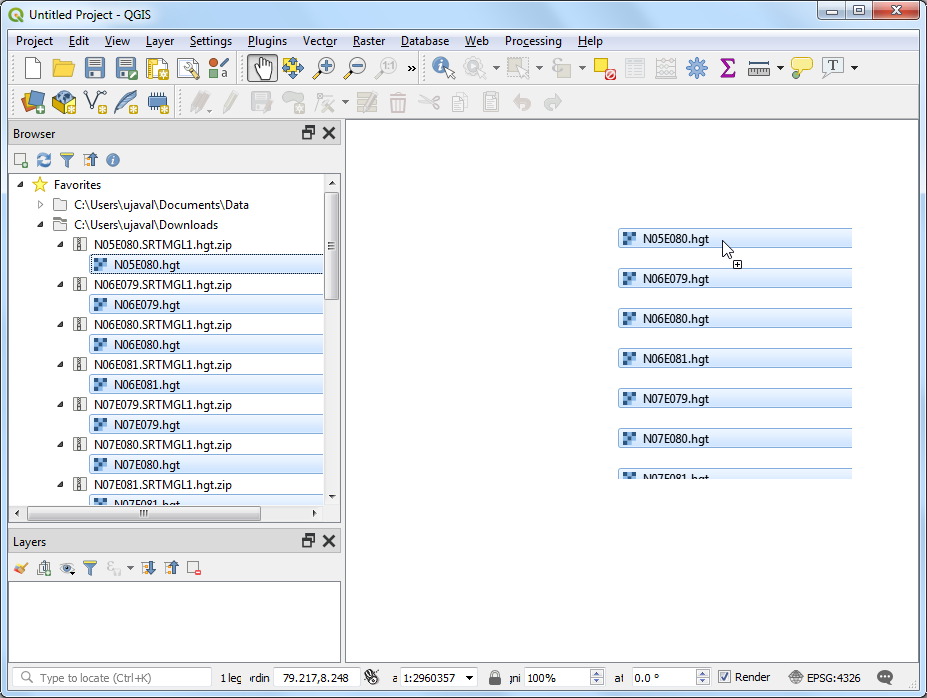

  1. Odprite QGIS in poiščite prenesene datoteke na plošči Browser. Razširite posamezne datoteke zip, da se prikažejo datoteke .hgt. Držite tipko Ctrl in izberite vse posamezne datoteke. Ko so izbrane, jih povlecite na platno.

../../_images/1148.png

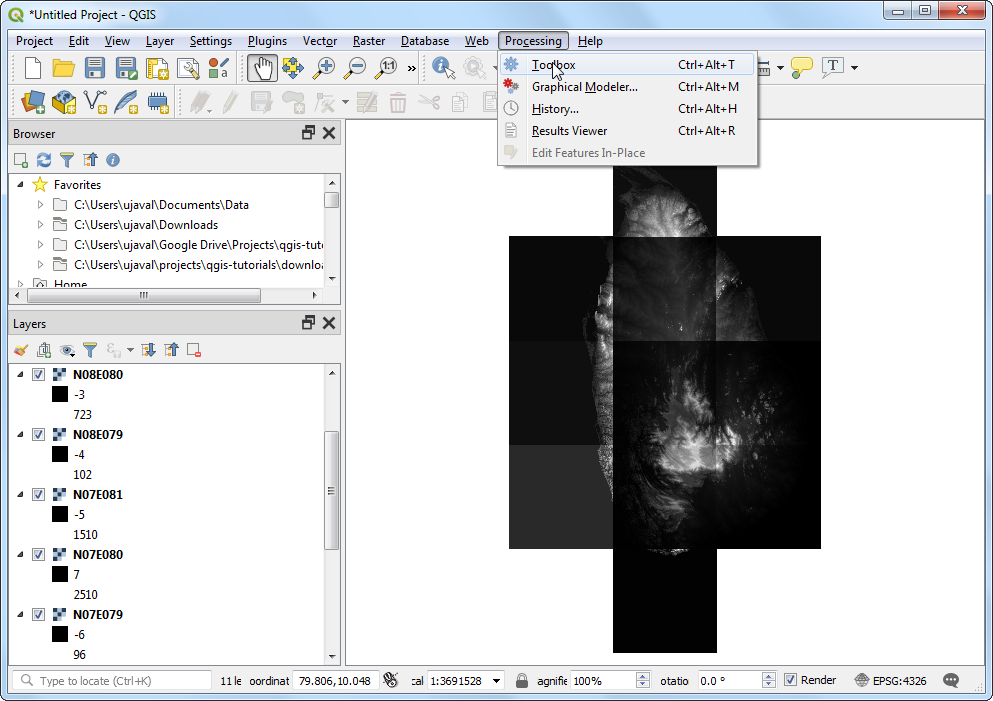

  1. Na plošči Layers se naloži 11 slojev, ki so prikazani na platnu. Te posamezne plasti bomo združili v en sam mozaik. Pojdite na Processing ‣ Toolbox.

../../_images/2126.png

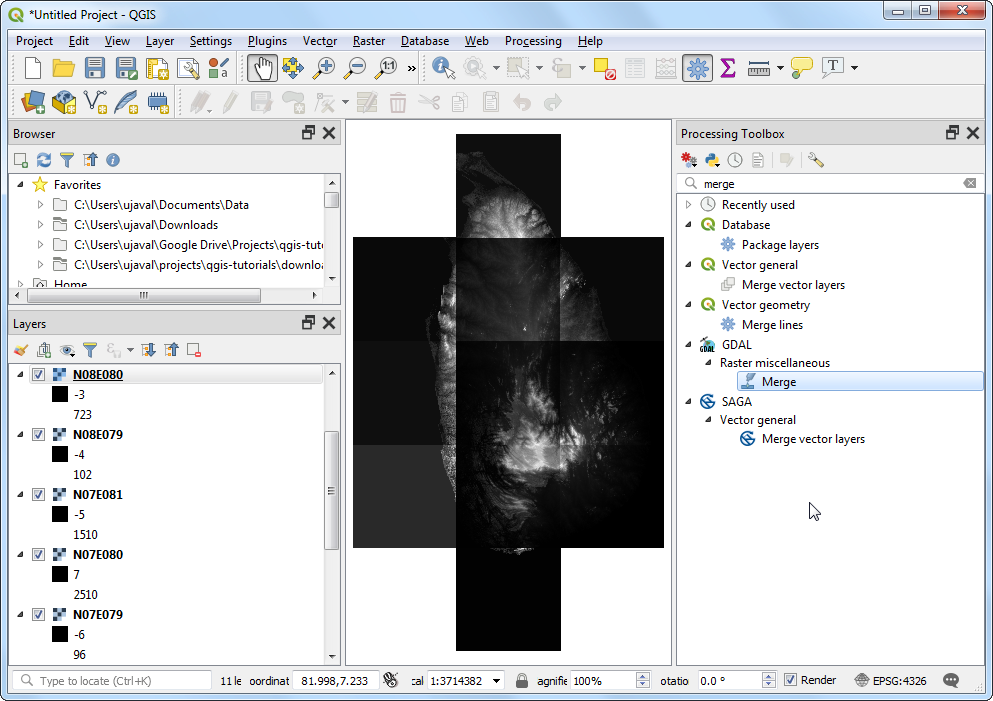

  1. Poiščite in poiščite orodje GDAL ‣ Raster miscellaneous ‣ Merge. Z dvoklikom ga zaženite.

../../_images/364.png

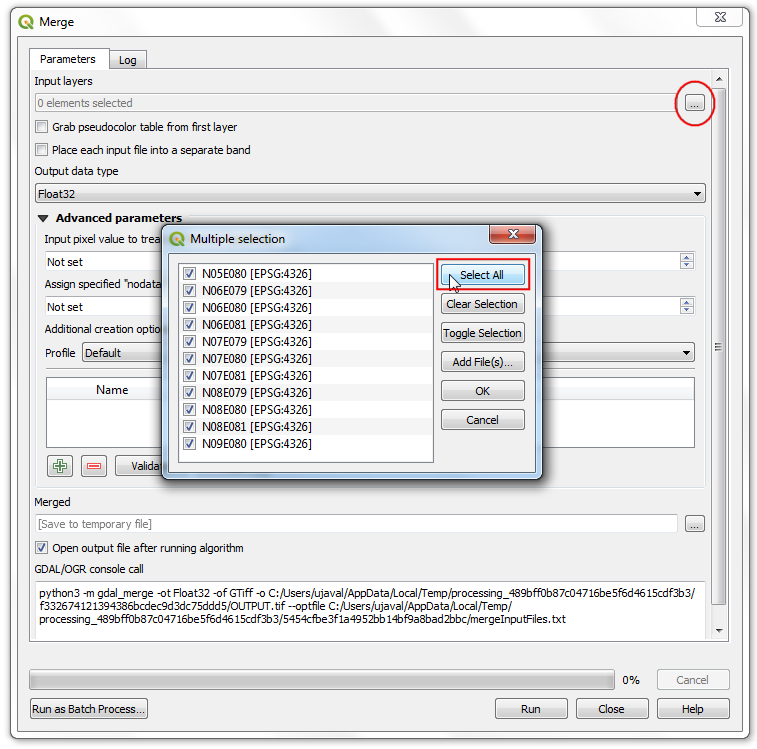

  1. V pogovornem oknu Merge kliknite gumb … poleg Input layers. Kliknite Select All (izberi vse), da izberete vse posamezne plasti.

../../_images/435.png

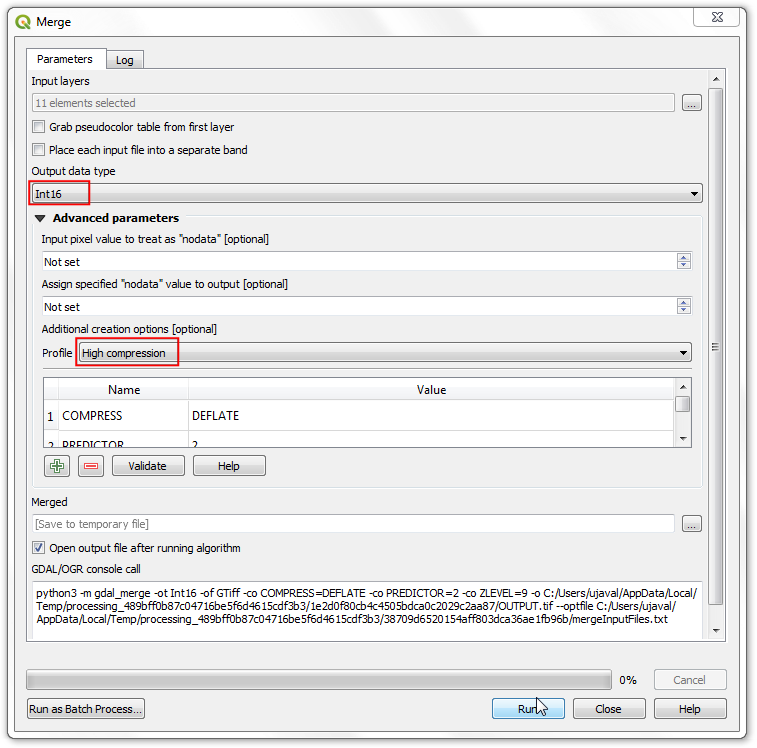

  1. Kot je navedeno v podrobnostih o podatkovni plasti <https://lpdaac.usgs.gov/products/srtmgl1v003/>`_, je tip vhodnih podatkov 16-bit signed integer. Da bi ohranili celovitost podatkov, moramo za združeno plast ohraniti isti podatkovni tip. Izberite Int16 kot Output data type. Tudi privzeti format izhodnih podatkov je GeoTiff. Datoteke GeoTiff so lahko zelo velike, če niso stisnjene. Kot Profile izberite High Compression. Kliknite Run.

../../_images/531.png

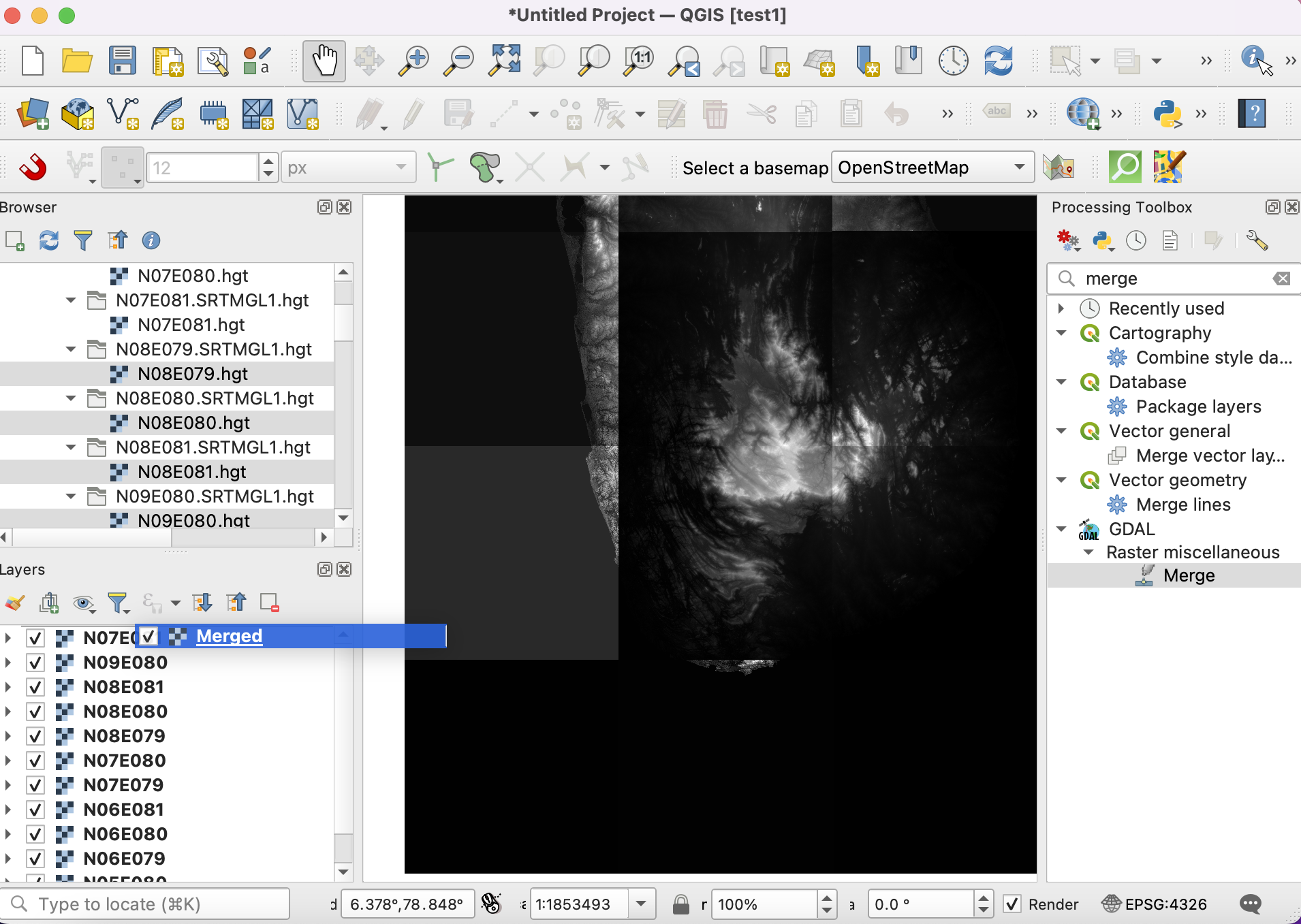

  1. Once the processing finishes, the a new layer Merged will be added to the Layers panel. In case the layer is not at the top of the stack, select it and drag it to the top of the Layers panel.

../../_images/630.png

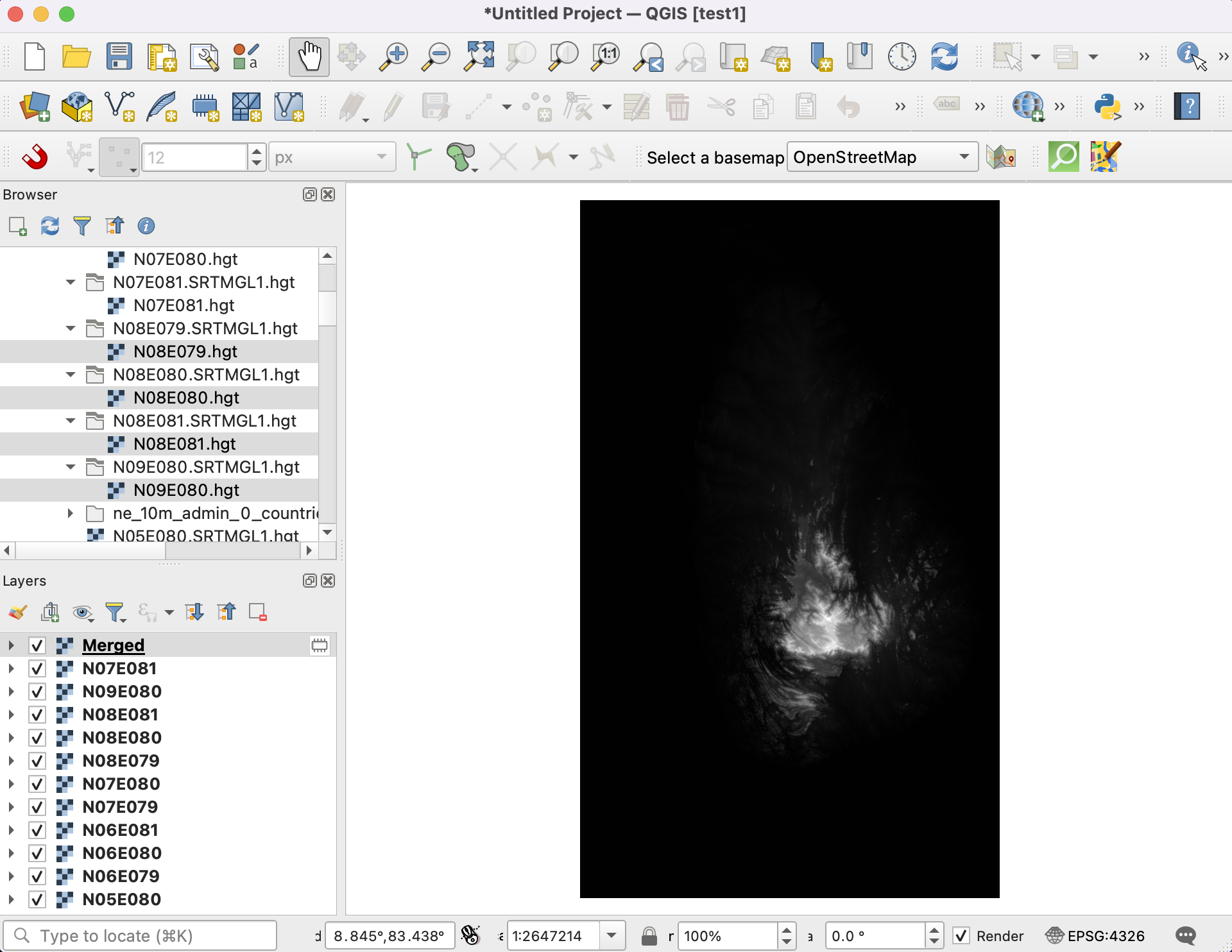

  1. You will see that the Merged layer contains the merged elevation data from the individual input tiles. The default visualization only shows the pixel values in the range from 0-255. But our data contains pixels with values -14 to 2371, resulting in a low contrast rendering. Let’s change it a better visualization. Click the Open the layer Styling panel button in the Layers panel.

../../_images/730.png

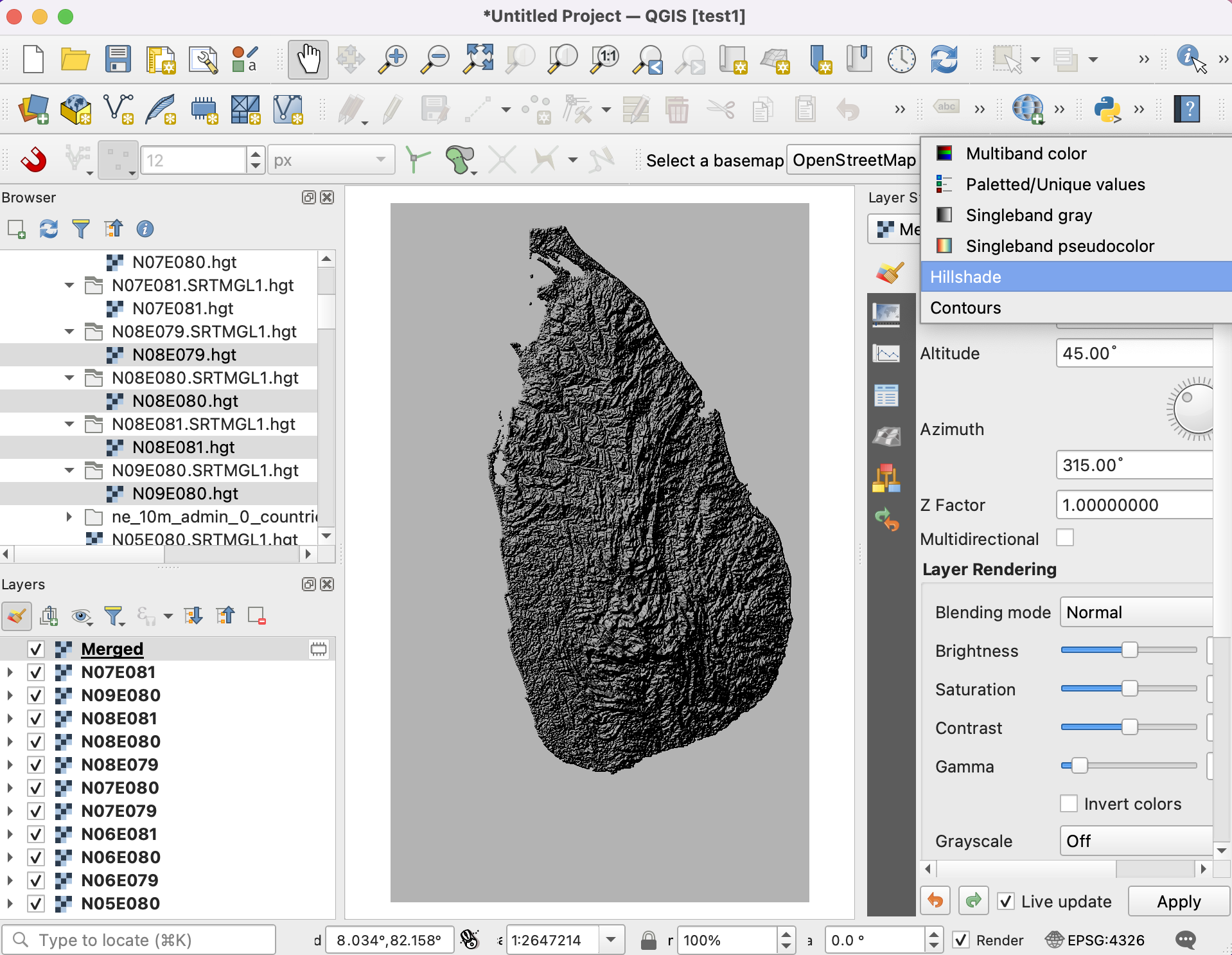

  1. Na plošči Layer Styling kliknite spustno okno Render type in izberite renderer Hillshade. Ta možnost upodabljanja je še posebej primerna za podatke o nadmorski višini.

../../_images/829.png

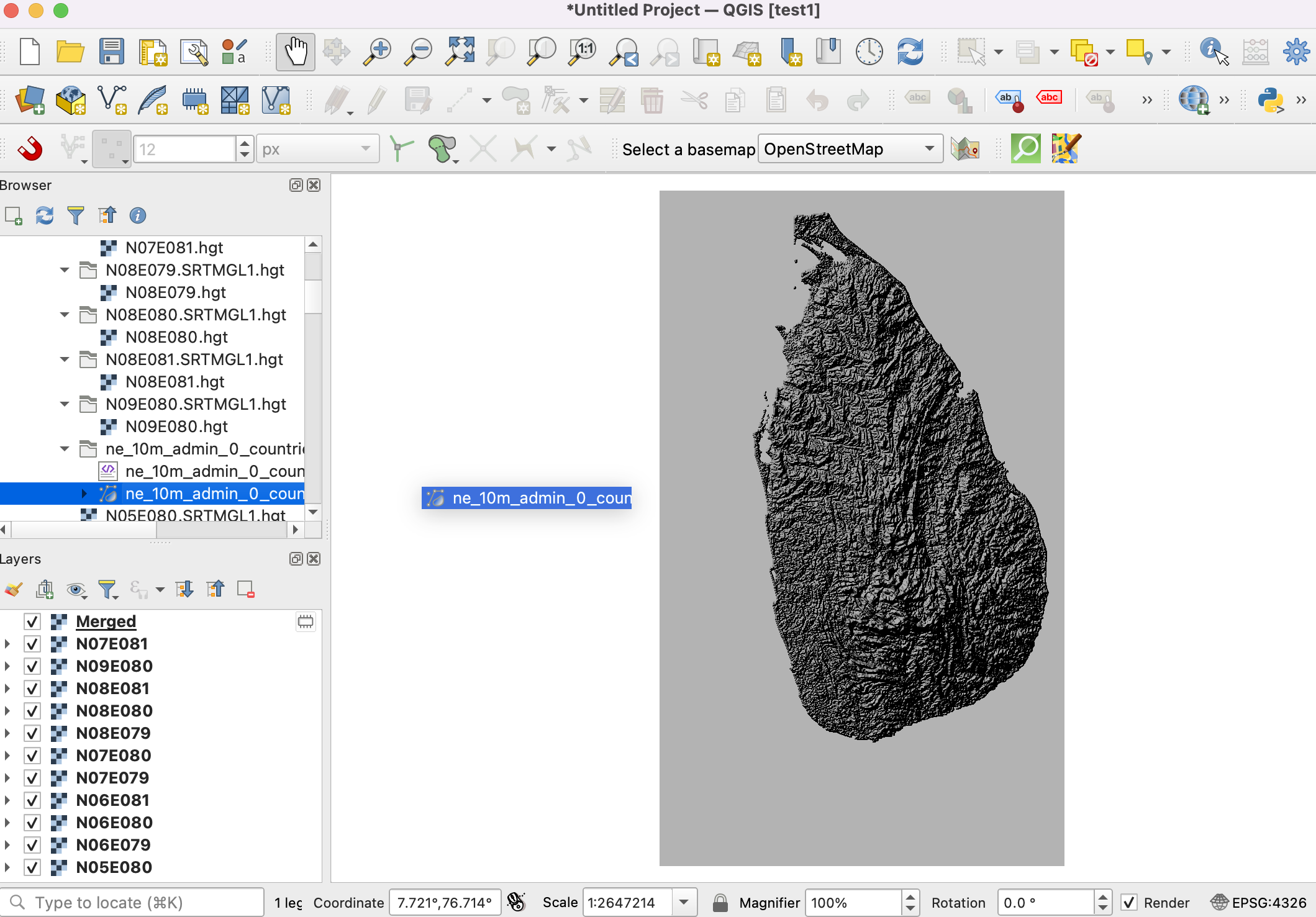

  1. Druga pogosta operacija pri delu z rastri je pripenjanje rastra na območje, ki vas zanima. V tem učbeniku bomo združeni sloj pripeli na državno mejo Šrilanke. Poiščite preneseno datoteko ne_10m_admin_0_countries.zip in jo razširite. Datoteko ne_10m_admin_0_countries.shp povlecite na platno.

../../_images/930.png

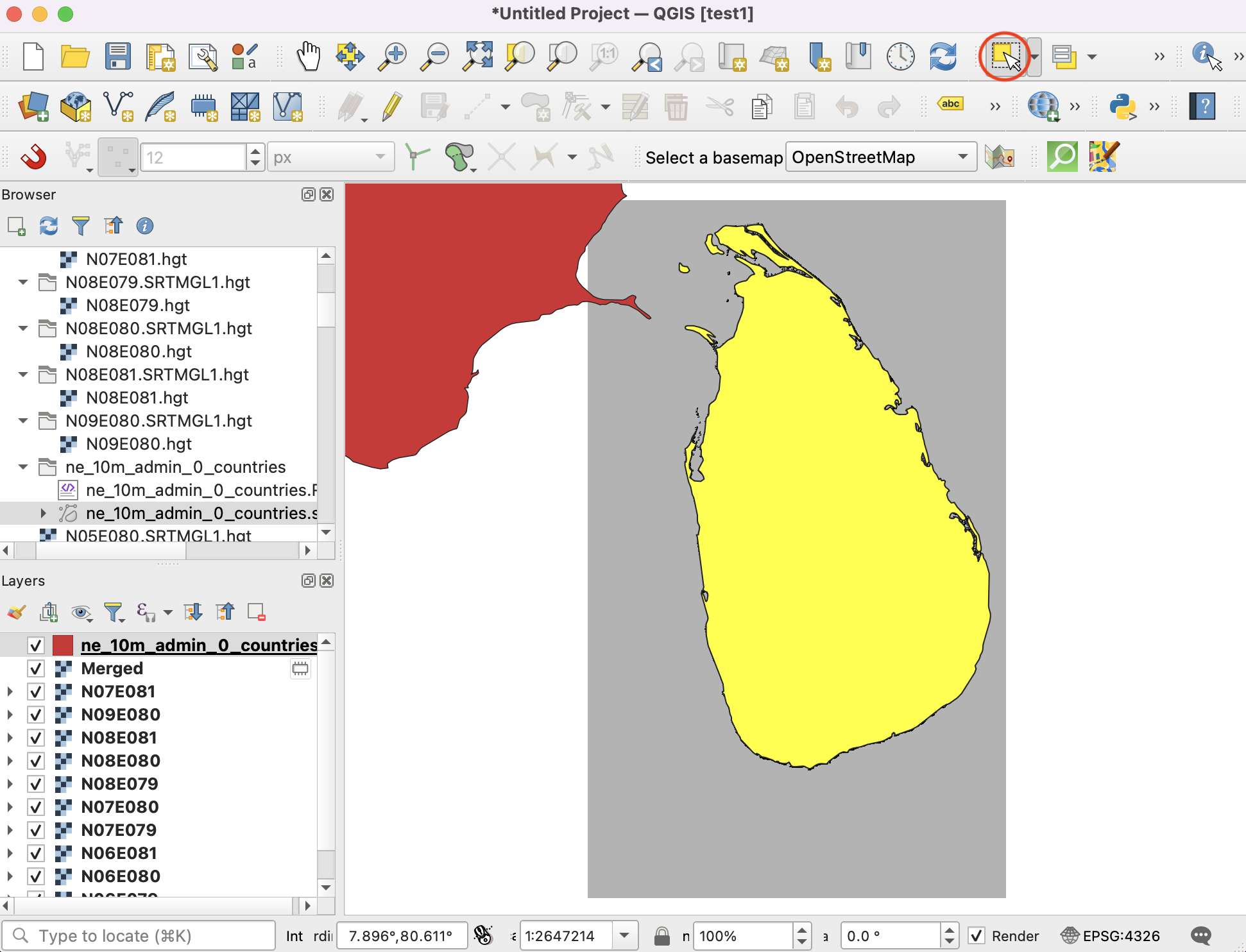

  1. Izberite novo dodane plasti ne_10m_admin_0_countries na plošči Layers. Kliknite gumb Select Features by area or single click (Izberi elemente po območju ali z enim klikom) v orodni vrstici Attributes Toolbar (Orodna vrstica Atributi). Ko je izbran, kliknite poligon za Šrilanko, da ga izberete.

../../_images/1037.png

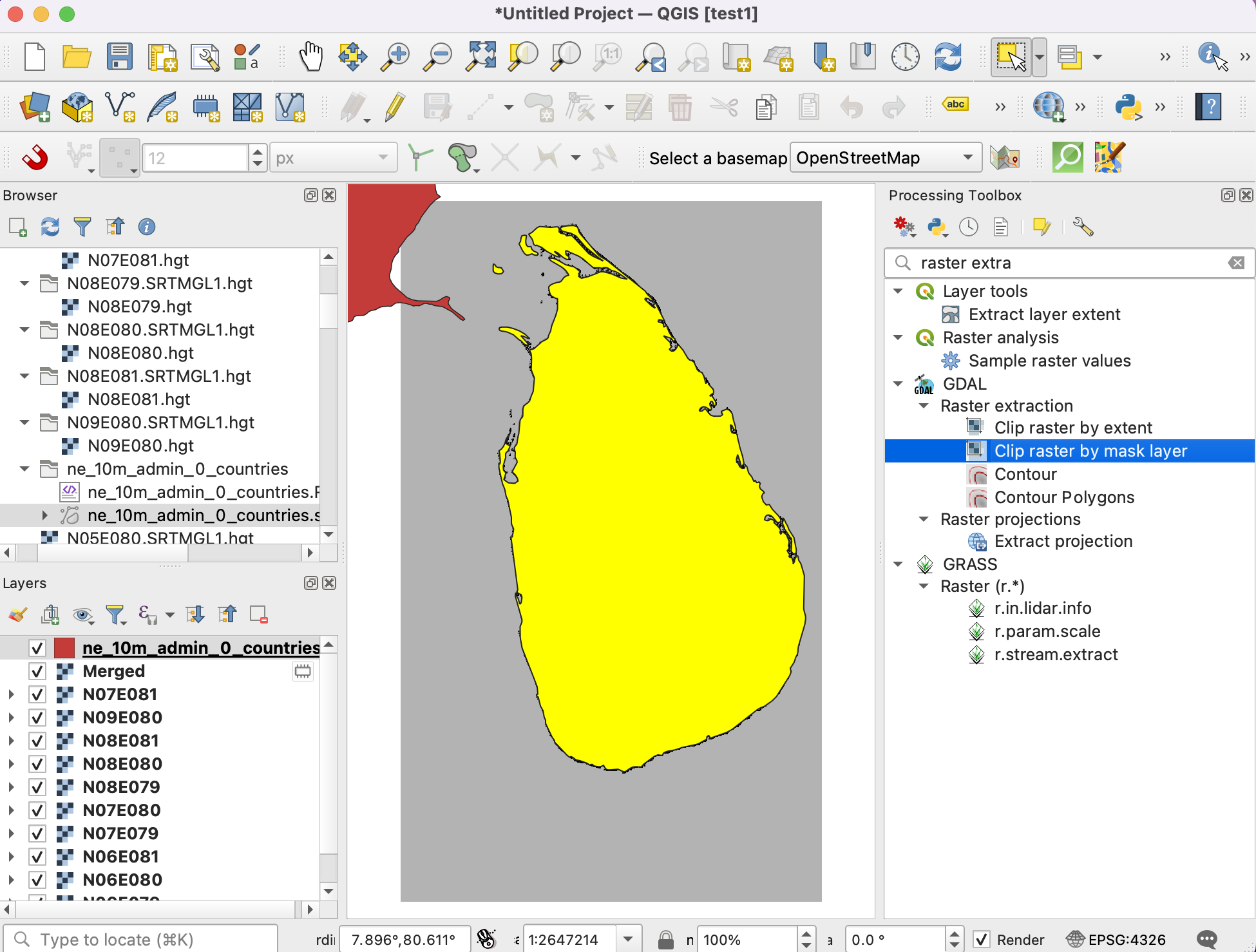

  1. Ohranite izbor, kot je, in odprite Processing ‣ Toolbox. Poiščite orodje GDAL ‣ Raster extraction ‣ Clip raster by mask layer. Z dvojnim klikom ga zaženite.

../../_images/1149.png

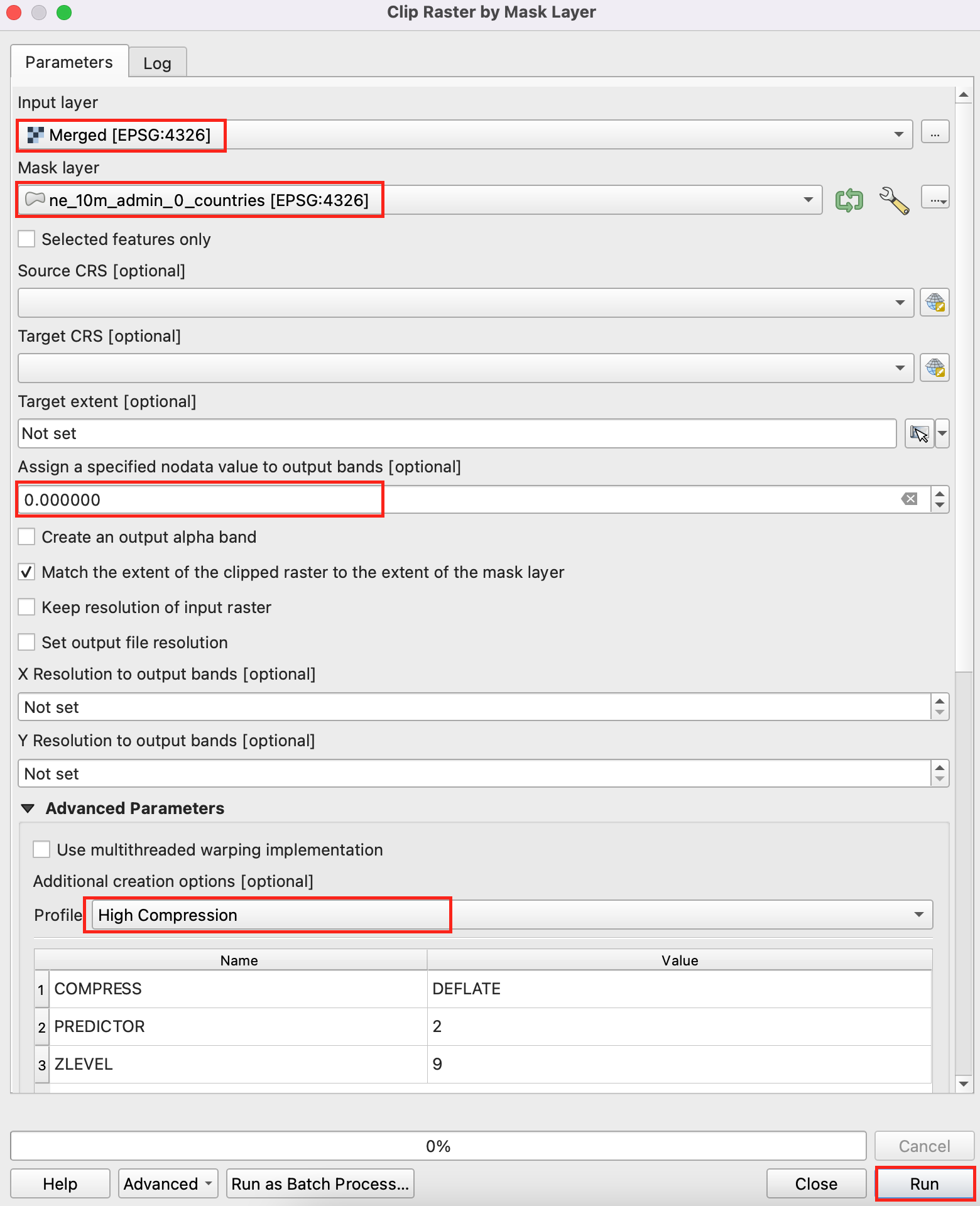

  1. In the Clip Raster by Mask Layer dialog, set Merged as the Input Layer. Select ne_10m_admin_0_countries as the Mask layer, and check the Selected features only checkbox. Enter 0.0000 as the Assign a specified nodata value to output bands. As before, choose High compression as the Profile. Click Run.

../../_images/1239.png

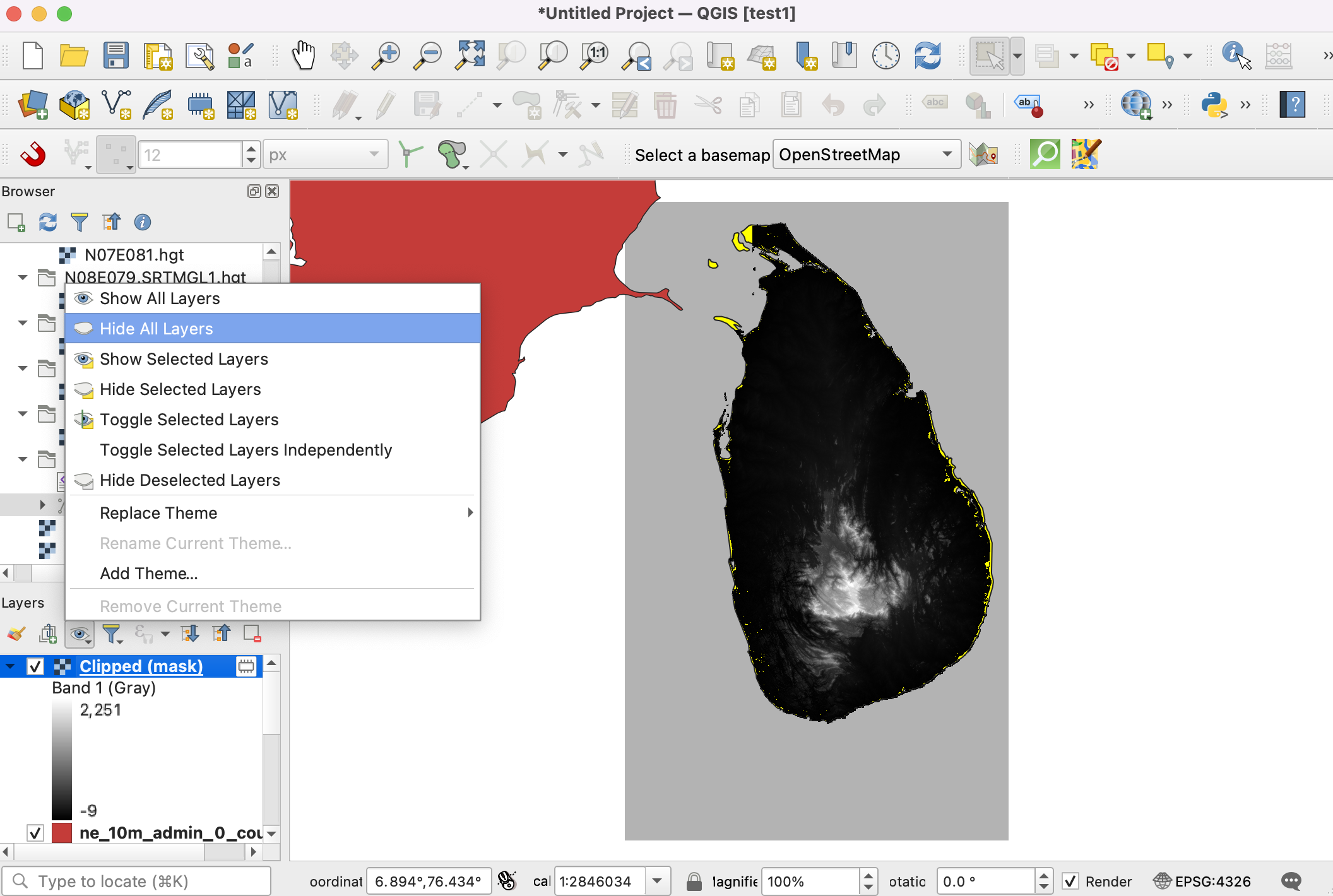

  1. A new layer Clipped (mask) will be added to the Layers panel. At this point, it may be hard to see the output because we have too many overlapping layers visible. Click the Manage Map Themes button in the Layers panel and choose Hide All Layers.

../../_images/1337.png

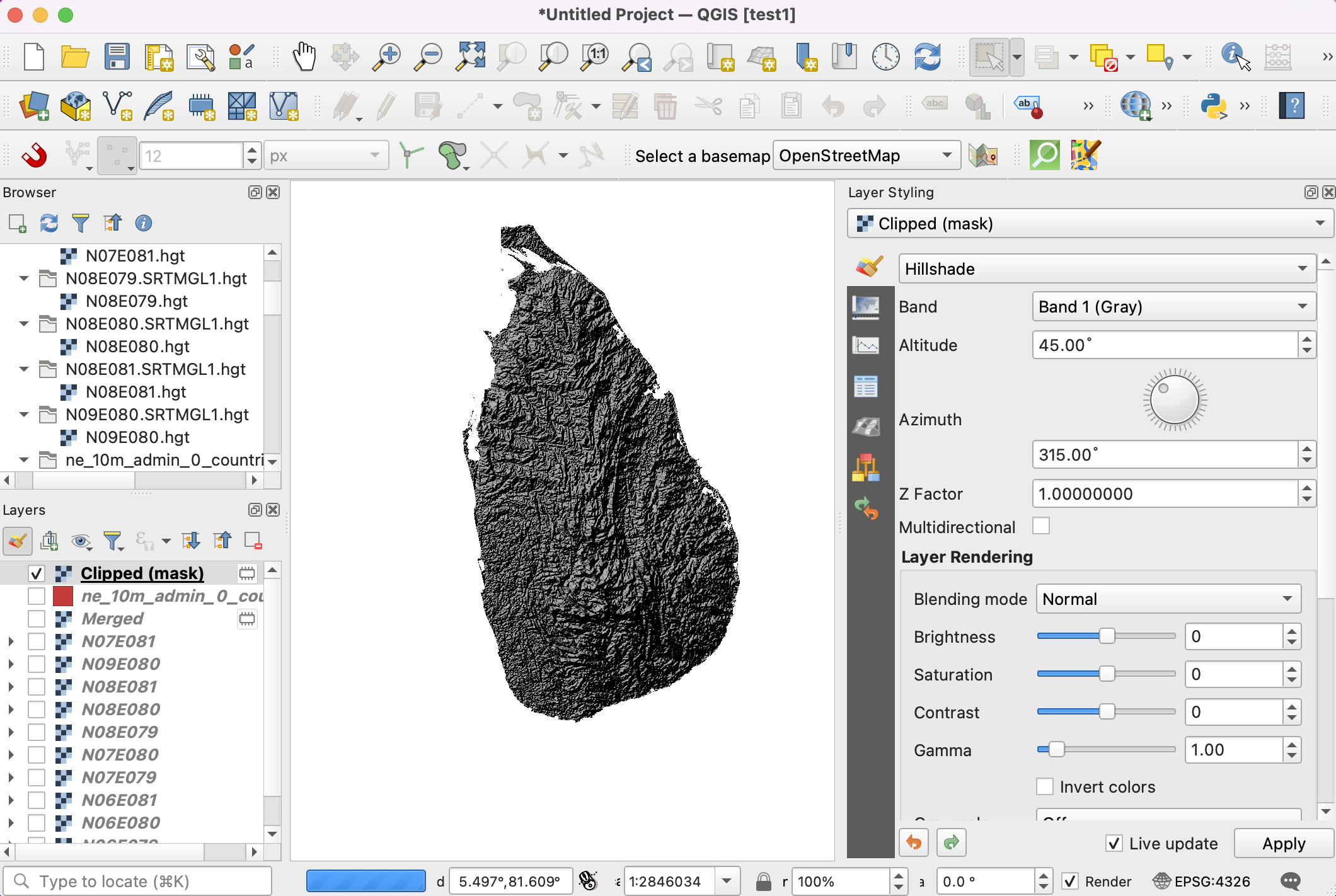

  1. Turn on only the latest Clipped (mask) layer and style it with the Hilshade renderer as done before.

../../_images/1434.png

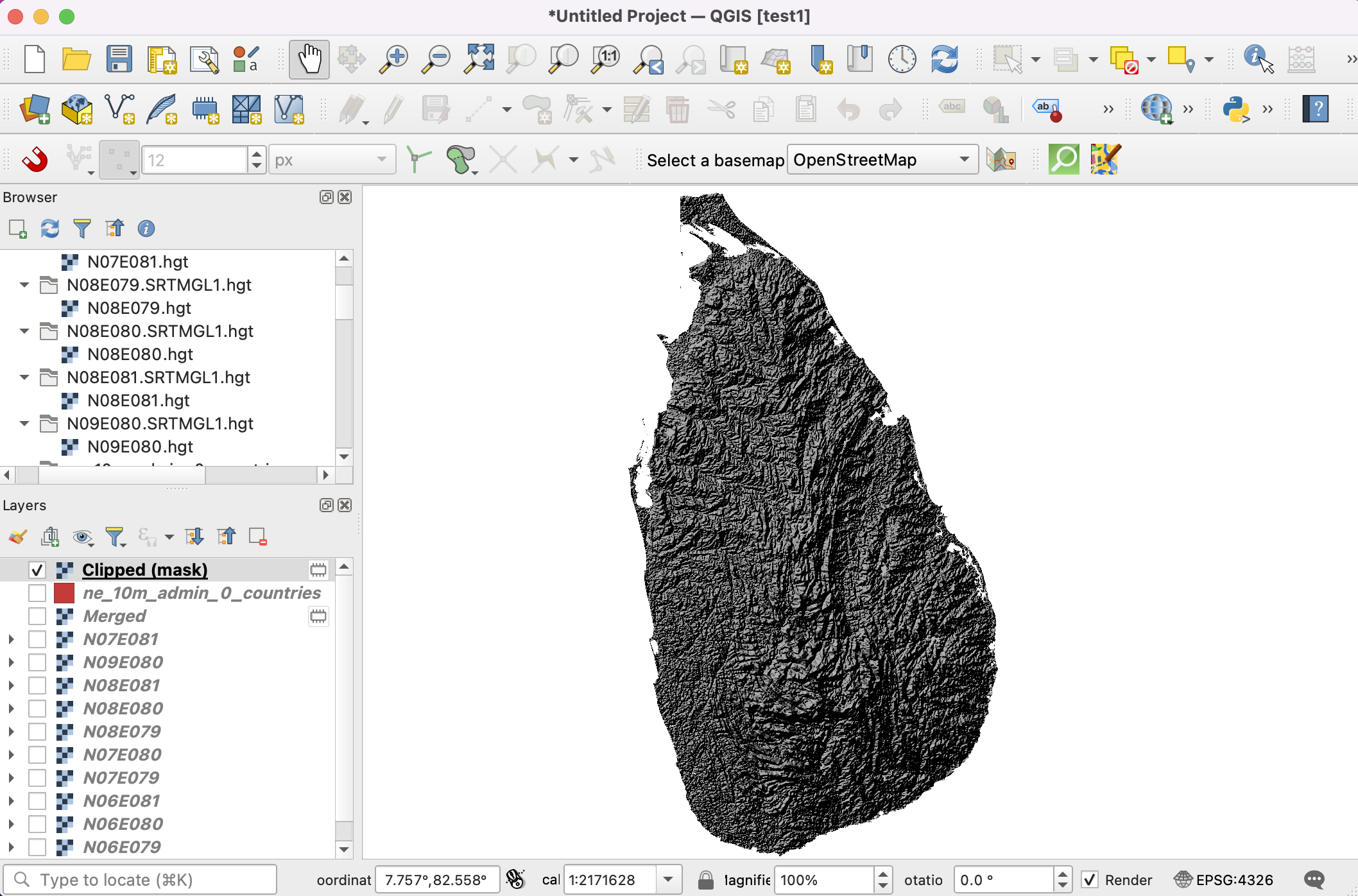

  1. Združeni in obrezani izhodni sloj višin za Šrilanko je pripravljen.

../../_images/1530.png
