Trabajar con Datos de Terreno

Los datos de terreno o elevación son útiles para varios Análisis SIG y son a menudo usados en mapas. QGIS tiene buenas capacidades incorporadas de procesamiento de terreno. En este tutorial, trabajaremos en los pasos para generar varios productos de datos de elevación como contornos, relieve sombreado, etc.

Visión general de la tarea

La tarea es crear mapa de contornos y relieve sombreado para el área alrededor del Monte Everest.

Otras habilidades que aprenderá

  • Buscar y descargar datos de terreno libremente disponibles.

  • Exportar una capa vector como KML y verla en Google Earth.

Obtener los datos

Estaremos trabajando con el conjunto de datos GMTED2010 del USGS. Estos datos pueden ser descargados del sitio USGS Earthexplorer. GMTED (Global Multi-resolution Terrain Elevation Data) es un conjunto de datos global de terreno que es la versión más reciente de GTOPO30.

Aquí tiene como buscar y descargar los datos relevantes del USGS Earthexplorer.

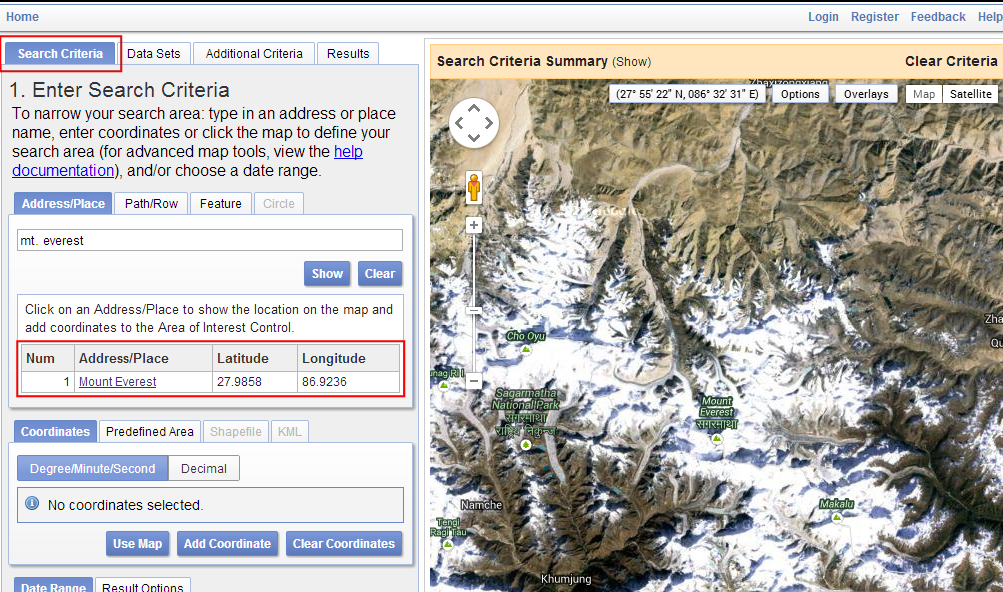

  1. Vaya a USGS Earthexplorer . En la pestaña Search Criteria, busque por el nombre de lugar Mt. Everest. Clic en el resultado para seleccionar la ubicación.

../_images/1203.png
  1. En la pestaña Data Sets, expanda el grupo Digital Elevation, y marque GMTED2010.

../_images/2161.png

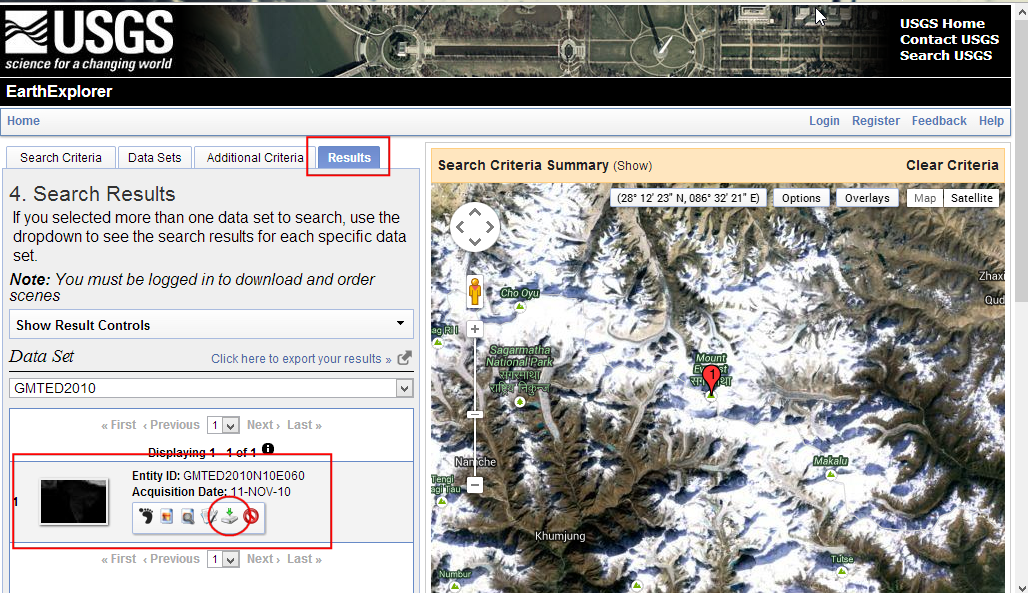

  1. Ahora puede saltarse la pestaña Results y ver la parte del conjunto de datos que intersecta su criterio de búsqueda. Clic en el botón Download Options. Tendrá que ingresar al sitio en este punto. Puede crear una cuentra gratuita si no tiene una.

../_images/393.png

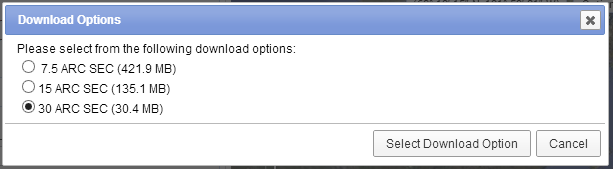

  1. Seleccione la opción 30 ARC SEC y clic en Select Download Option.

../_images/468.png

Ahora tendrá un nombre de archivo llamado GMTED2010N10E060_300.zip. Los datos de elevación son distribuídos en varios formatos ráster como ASC, BIL, GeoTiff, etc. QGIS admite una amplia variedad de formatos ráster mediante la biblioteca GDAL. Los datos GMTED vienen como archivos GeoTiff que están contenidos en este archivo zip.

Para su comodidad, puede descargar una copia de los datos directamente de abajo.

GMTED2010N10E060_300.zip

Fuente de Datos: [GMTED2010]

Procedimiento

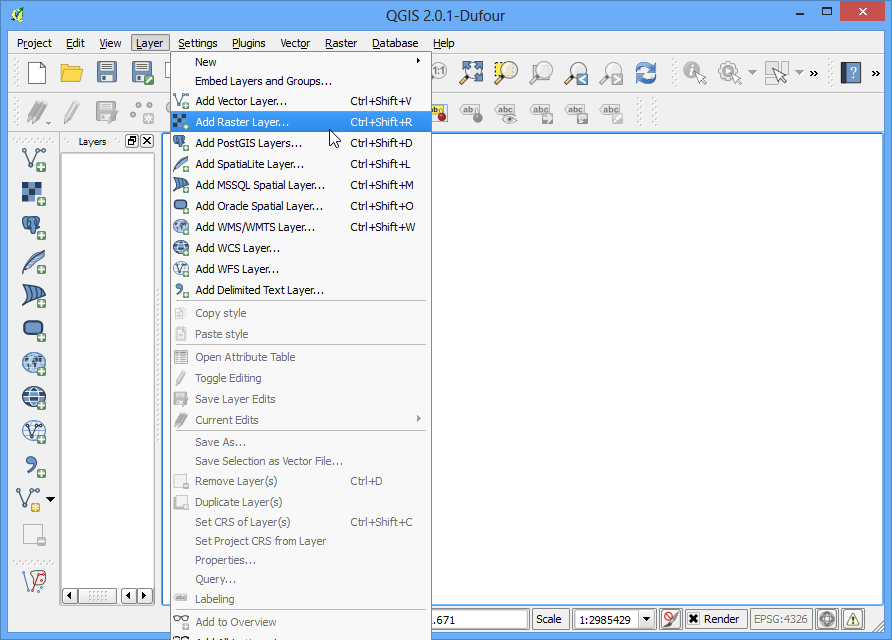

  1. Abra Capa ‣ Añadir Capa Ráster y navegue al archivo descargado zip.

../_images/569.png

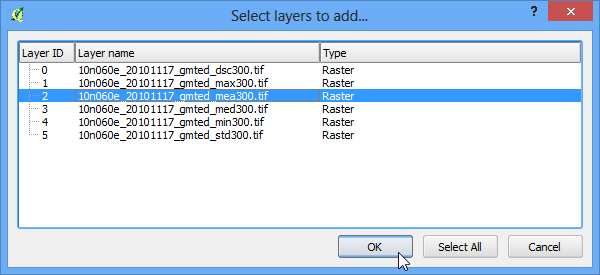

  1. Hay varios archivos diferentes generados de diferentes algoritmos. Para este tutorial, usaremos el archivo llamado 10n060e_20101117_gmted_mea300.tif.

../_images/666.png

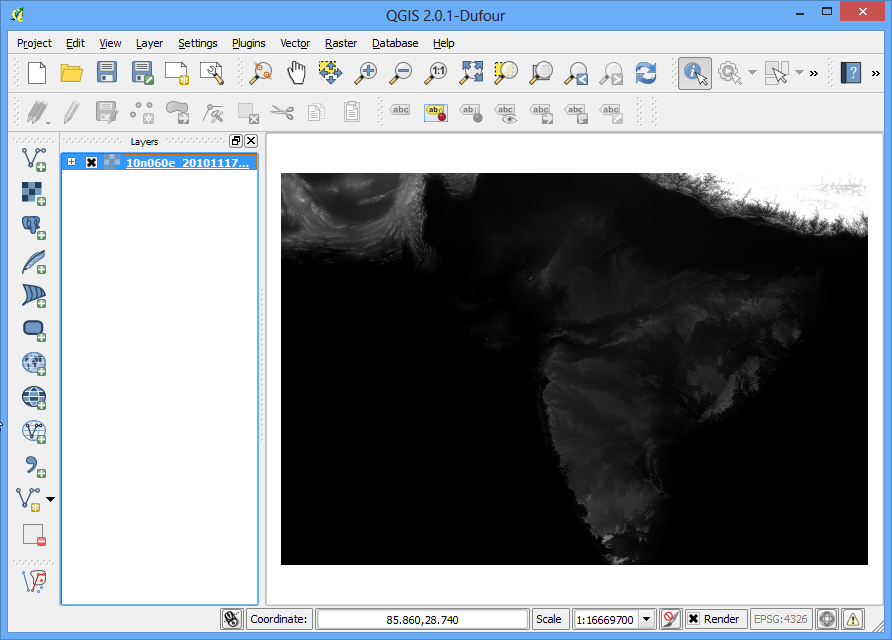

  1. Verá los datos de terreno representados en la pantalla QGIS. Cada píxel en el ráster de terreno representa la elevación promedio en metros en esa ubicación. Los píxeles oscuros representan áreas con baja altitud y los píxeles más claros representan áreas con elevada altitud.

../_images/765.png

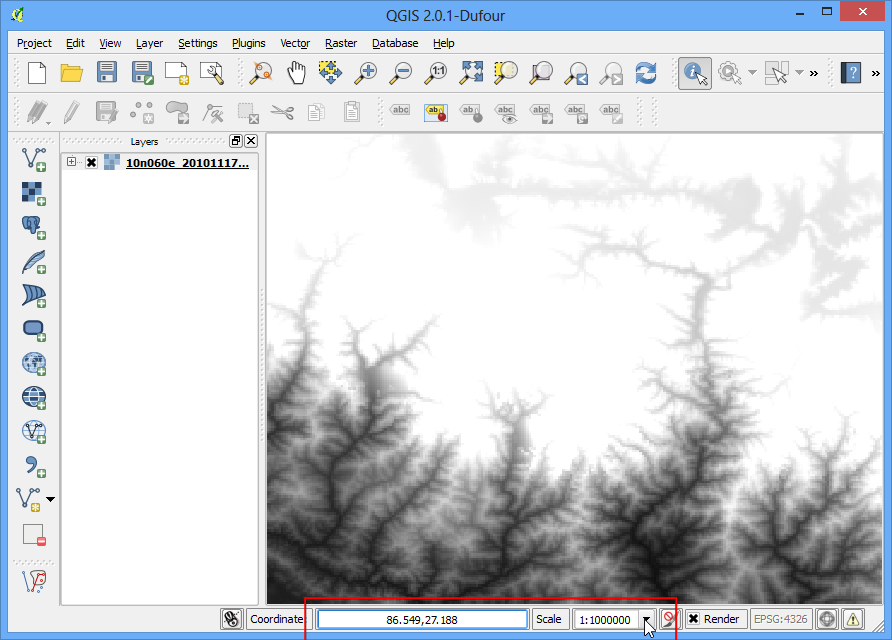

  1. Encontremos nuestra área de interés. De Wikipedia, encontramos que las coordenadas para nuestra área de interés - Monte Everest - están ubicadas en las coordenadas 27.9881° N, 86.9253° E. Note que QGIS usa las coordenadas en formato (X,Y), por lo que debe usar las coordenadas como (Longitud, Latitud). Pegue 86.9253,27.9881 abajo en la ventana QGIS donde dice Coordenada y presione Intro. La vista se centrará en esa coordenada. Para acercar, ingrese 1:1000000 en el campo Escala y presione Intro. Verá que la vista se acerca al área alrededor de los Himalayas.

../_images/863.png

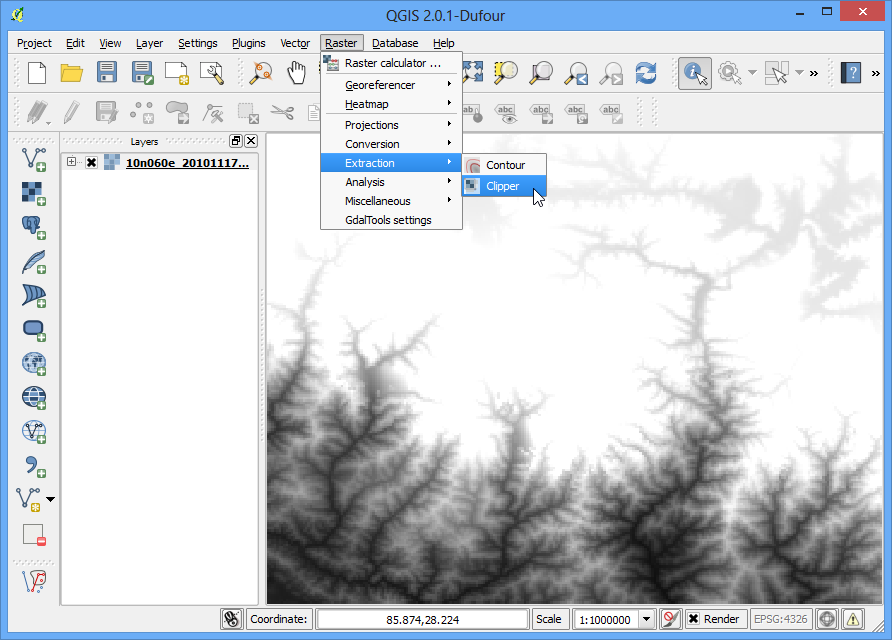

  1. Ahora recortaremos el ráster a esta área de interés. Seleccione la herramienta Clipper de Ráster ‣ Extracción ‣ Clipper.

Nota

El menú Ráster en QGIS viene de un complemento núcleo llamado GdalTools. Si no ve el menú Ráster menu, habilite el complemento GdalTools desde Complementos ‣ Administrar e Instalar Complementos ‣ Instalado. Vea Uso de complementos para más detalles.

../_images/962.png

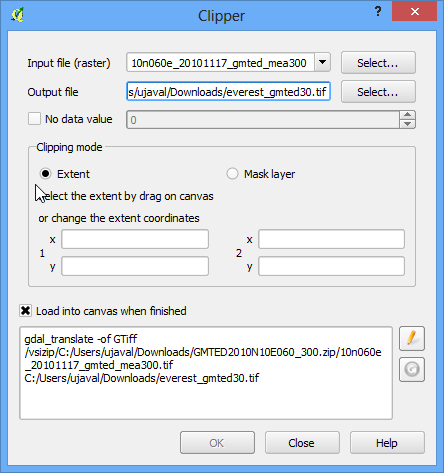

  1. En la ventana Clipper, nombre a su archivo de salida como everest_gmted30.tif. Seleccione el Modo de recorte como Extensión.

../_images/1061.png

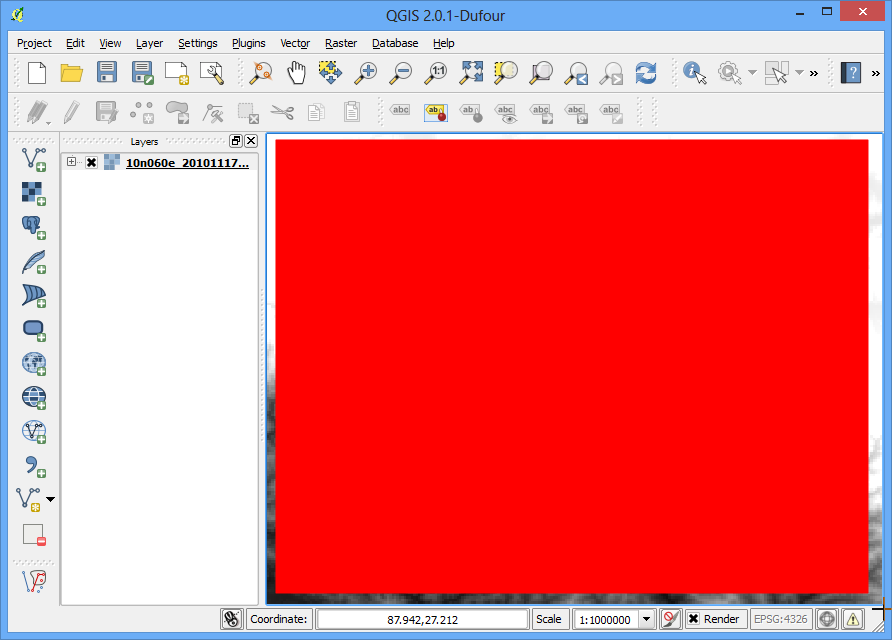

  1. Mantenga abierta la ventana Clipper y cámbiese a la ventana principal QGIS. Mantenga presionado el botón izquierdo del ratón y dibuje un rectángulo que cubra toda la pantalla.

../_images/11103.png

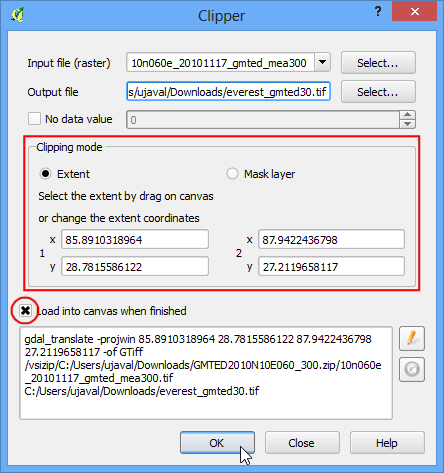

  1. Ahora, de vuelta en la ventana Clipper, verá las coordenadas autollenadas de su selección. Asegúrese que la opción Cargar en pantalla cuando termine esté marcada, y clic en Aceptar.

../_images/1260.png

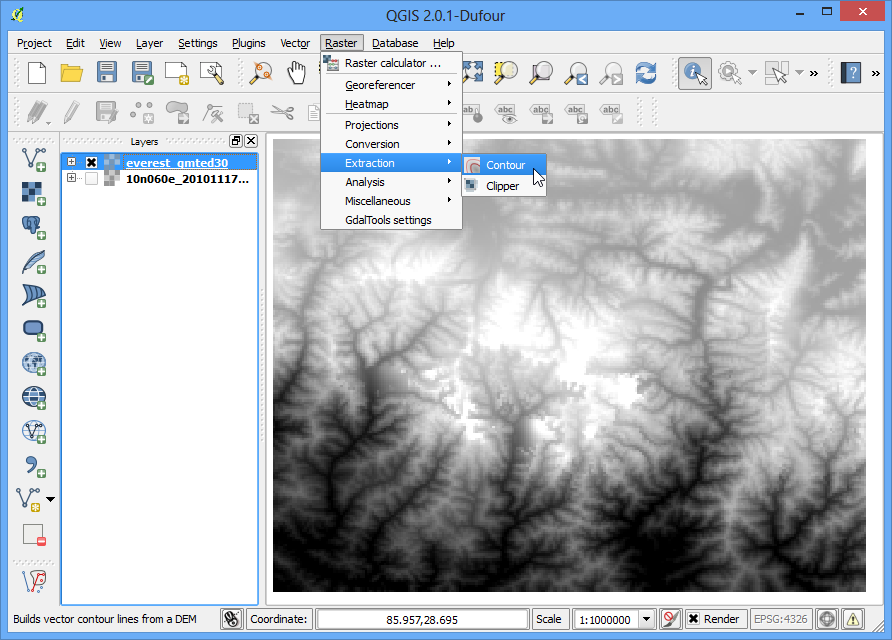

  1. Una vez que termine el proceso, verá una nueva capa cargada en QGIS. Esta capa cubre sólo el área alrededor del Mt. Everest. Ahora estamos listos para generar contornos. Seleccione la herramienta de contorno de Ráster ‣ Extracción ‣ Contorno.

../_images/1358.png

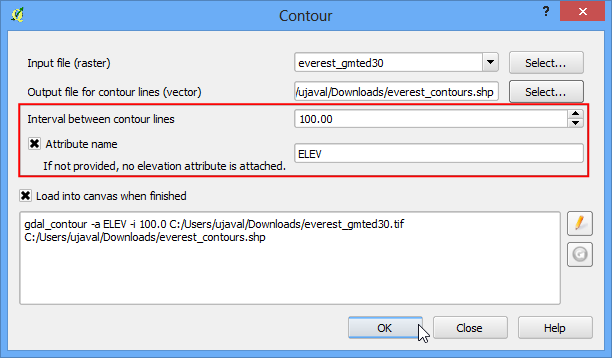

  1. En el diálogo Contorno, seleccione everest_gmted30 como el Archivo de entrada. Nombre el Archivo de salida para líneas de contorno como everest_contours.shp. Generaremos líneas de contorno para intervalos de 100m, así que ponga 100 para el Intervalo entre líneas de contorno. También marque la opción Nombre de atributo de manera que el valor de elevación sea registrado como atributo para cada línea de contorno. Clic en Aceptar.

../_images/1457.png

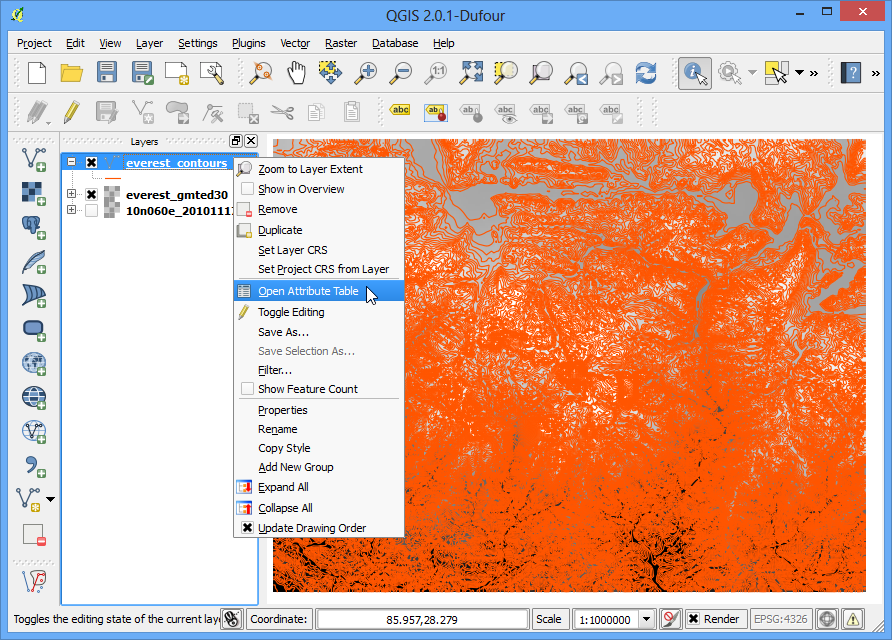

  1. Una vez que se complete el procesamiento, verá que las líneas de contorno se cargan en pantalla. Cada línea en esta capa representa una elevación particular. Todos los puntos a lo largo de la línea de contorno en el ráster de abajo estarían en la misma elevación. Mientras más cerca estén las líneas, más pronunciada es la pendiente. Inspeccionemos los contornos un poco más. Clic-derecho en la capa de contornos y elijamos Abrir Tabla de Atributos.

../_images/1554.png

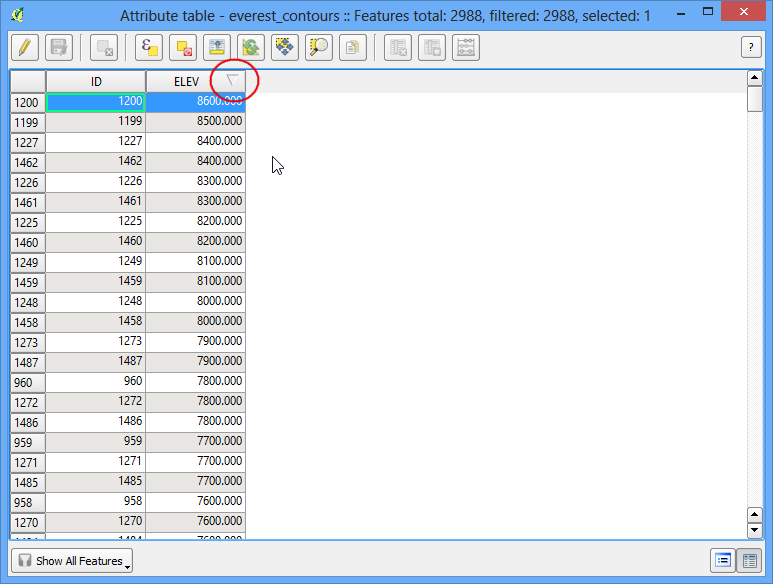

  1. Verá que cada objeto espacial línea tiene un atributo llamado ELEV. Éste es la altura en metros que cada línea representa. Clic en el encabezado de columna un par de veces para ordenar los valores en orden descendente. Aquí encontrará la línea que representa la mayor elevación en nuestros datos, i.e. Mt. Everest.

../_images/1650.png

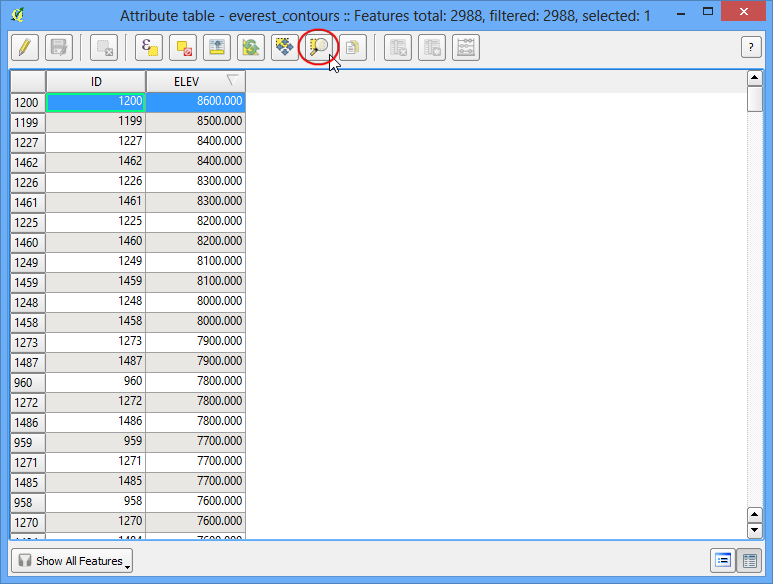

  1. Seleccione la fila superior y clic en el botón Acercar a la selección.

../_images/1746.png

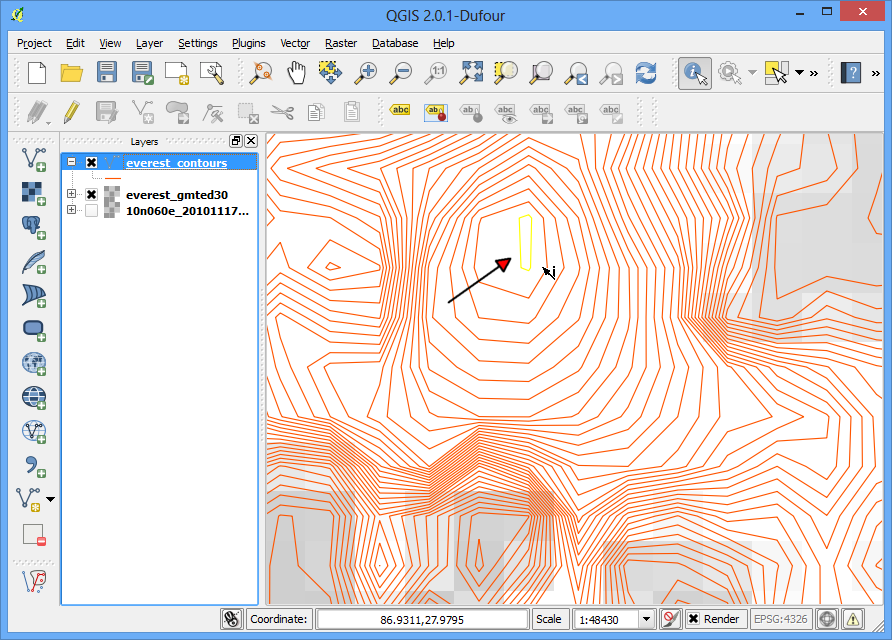

  1. Cámbiese a la ventana principal QGIS. Verá la línea de contorno seleccionada resaltada en amarillo. Ésta es el área de la elevación mayor en nuestro conjunto de datos.

../_images/1845.png

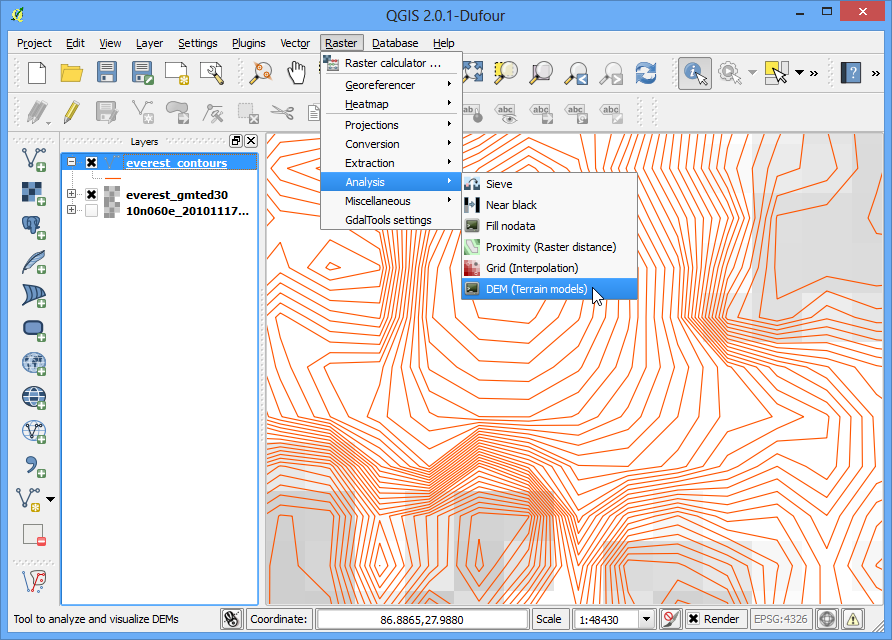

  1. Ahora creemos un mapa de relieve sombreado a partir del ráster. Seleccione Ráster ‣ Análisis ‣ MDT (Modelos de Terreno).

../_images/1940.png

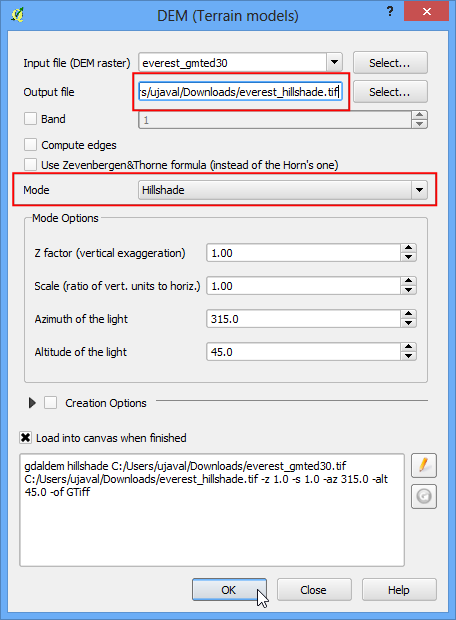

  1. En el diálogo MDT (Modelos de Terreno), elija everest_gmted30 como el Archivo de entrada. Nombre el Archivo de salida como everest_hillshade.tif. Elija Hillshade como el Modo. Deje todos las otras opciones como están. Asegúrese que la opción Cargar en pantalla cuando termine esté marcada, y clic en Aceptar.

../_images/2032.png

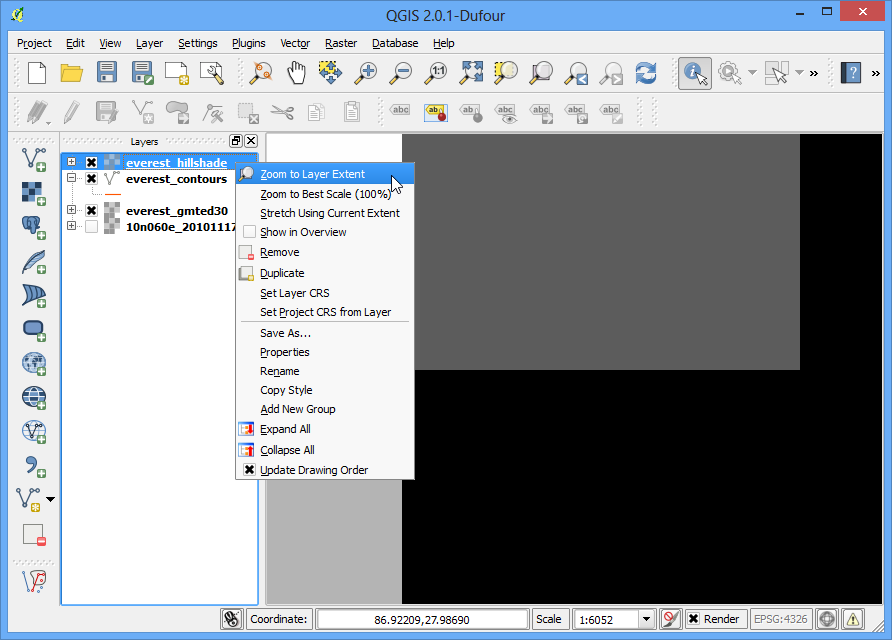

  1. Una vez que termine el proceso, verá otro ráster cargado en su pantalla QGIS. Debido a que puede que se haya acercado a la región del Mt.Everest, clic-derecho sobre la capa everest_hillshade y elija Acercarse a la Extensión de la Capa.

../_images/2162.png

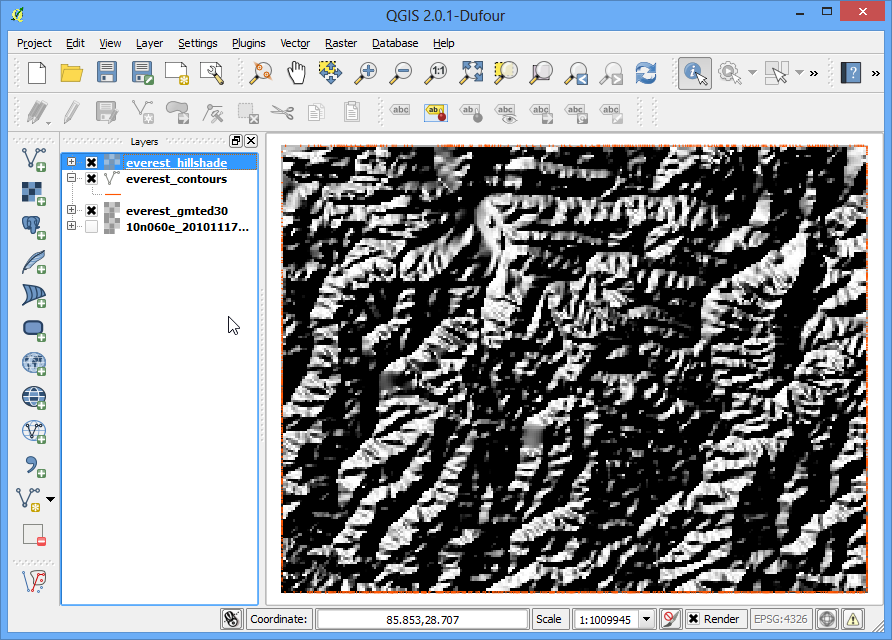

  1. Ahora verá la extensión completa del ráster de relieve sombreado.

../_images/2232.png

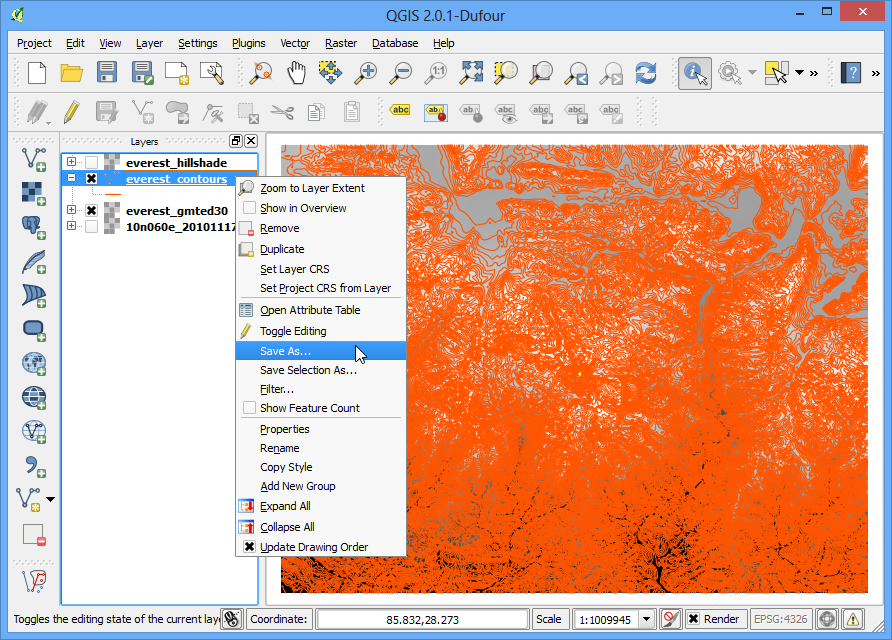

  1. También puede visualizar su capa de contorno y verificar su análisis exportando la capa de contornos como KML y verla en Google Earth. Clic-derecho en la capa de contornos, seleccione Guardar como...

../_images/2329.png

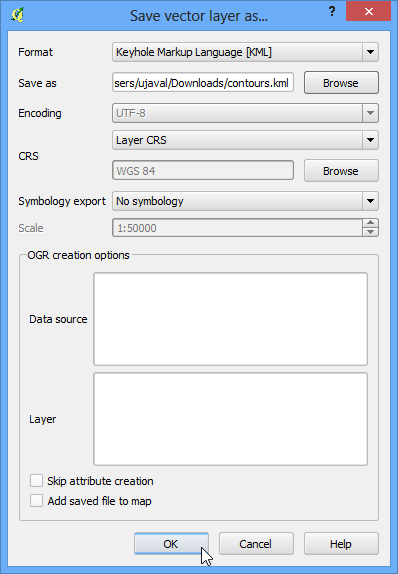

  1. Seleccione Keyhole Markup Language [KML] como el Formato. Nombre a su salida como contours.kml y clic en Aceptar.

../_images/2427.png
  1. Explore hacia el archivo de salida en su disco y haga doble clic en él para abrir Google Earth.

../_images/2524.png
