Mosaicar y Recortar Ráster (QGIS3)

Este tutorial explora técnicas básicas para trabajar con rásters en QGIS como el mosaicado y creación de subconjunto.

Vista general de la tarea

Descargaremos datos de elevación para Sri Lanka en forma de teselas SRTM, las fusionaremos y recortaremos el mosaico resultante al límite del país.

Otras habilidades que aprenderá

  • Usar el representador de Relieve Sombreado para visualizar datos de elevación.

Obtener los datos

El Land Processes Distributed Active Archive Center (LP DAAC) provee conjuntos de datos NASA Shuttle Radar Topography Mission (SRTM) Global 1 arc second como teselas de elevación.

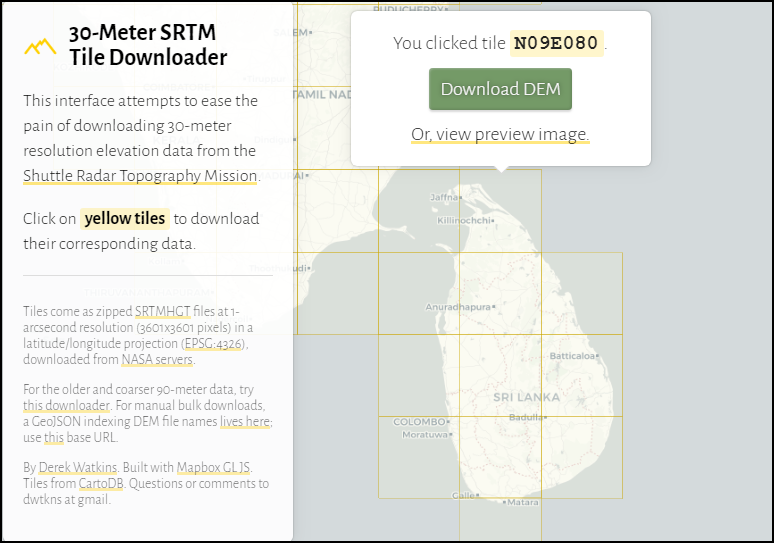

Un interfaz sencillo para descargar teselas para un área dada es el Descargador de Tesela SRTM de 30-Metros por Derek Watkins. Descargue las teselas individuales SRTM que cubren Sri Lanka. Note que necesitará una cuenta Earth Data gratuita para descargar los datos.

../../_images/data120.png

También necesitaremos el archivo shape Admin 0 - Países de Natural Earth.

Para su comodidad, puede descargar directamente una copia de los conjuntos de datos de los enlaces abajo:

N05E080.SRTMGL1.hgt.zip

N06E079.SRTMGL1.hgt.zip

N06E080.SRTMGL1.hgt.zip

N06E081.SRTMGL1.hgt.zip

N07E079.SRTMGL1.hgt.zip

N07E080.SRTMGL1.hgt.zip

N07E081.SRTMGL1.hgt.zip

N08E079.SRTMGL1.hgt.zip

N08E080.SRTMGL1.hgt.zip

N08E081.SRTMGL1.hgt.zip

N09E080.SRTMGL1.hgt.zip

ne_10m_admin_0_countries.zip

Fuente de datos [SRTM] , [NATURALEARTH]

Procedimiento

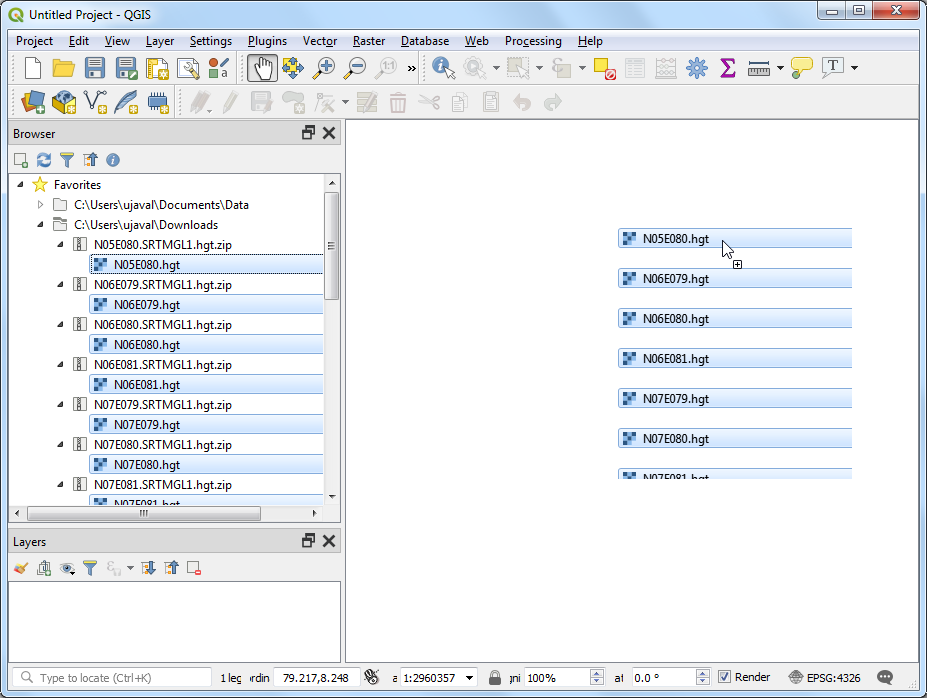

  1. Abra QGIS y localice los archivos descargados en el panel Explorador. Expanda los archivos zip individuales para mostrar los archivos .hgt. Mantenga presionada la tecla Ctrl y seleccione todos los archivos individuales. Una vez seleccionado, arrástrelos a la pantalla.

../../_images/1148.png

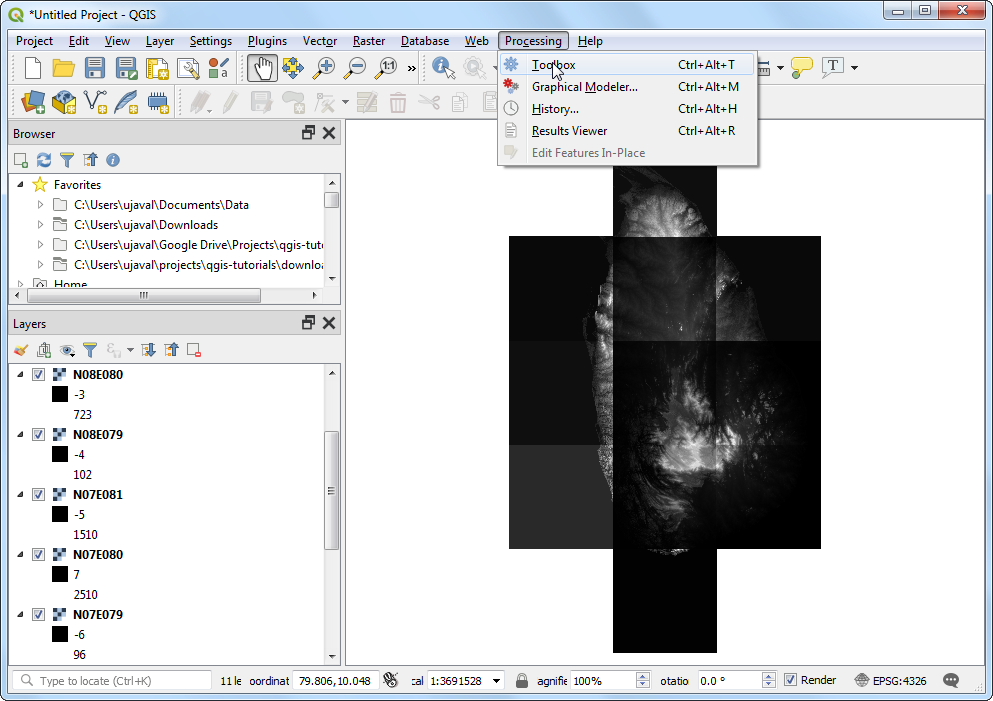

  1. Verá 11 capas individuales cargadas en el panel Capas y mostradas en pantalla. Vamos a fusionar estas teselas individuales en un solo mosaico. Vaya a Procesos ‣ Caja de herramientas.

../../_images/2126.png

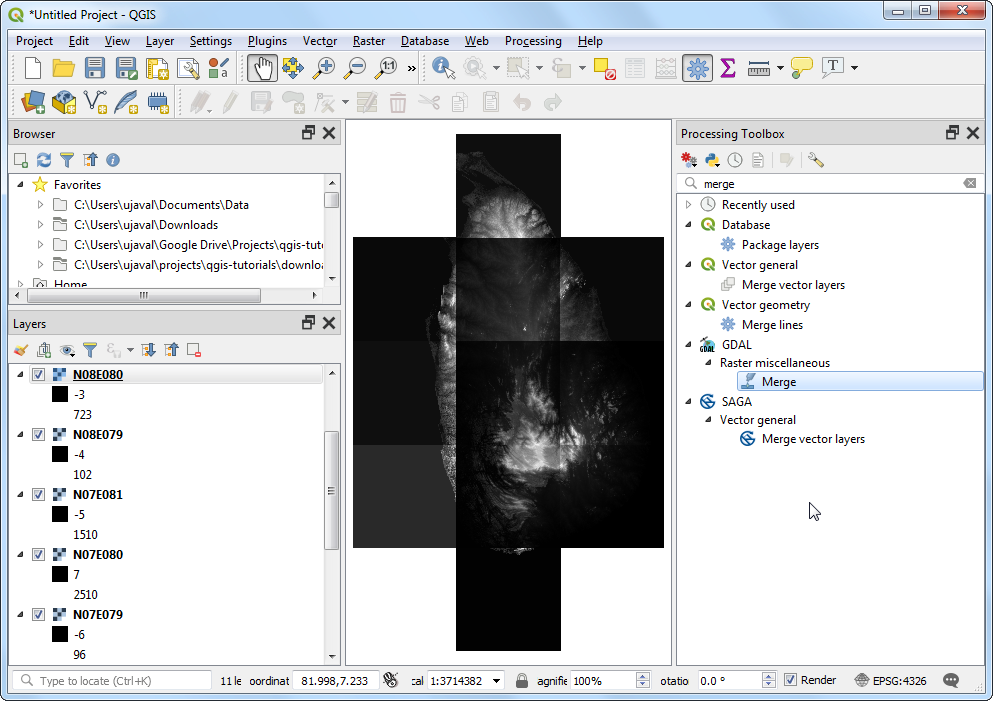

  1. Busque y localice la herramienta GDAL ‣ Miscelánea ráster ‣ Combinar. Haga doble-clic para iniciarla.

../../_images/364.png

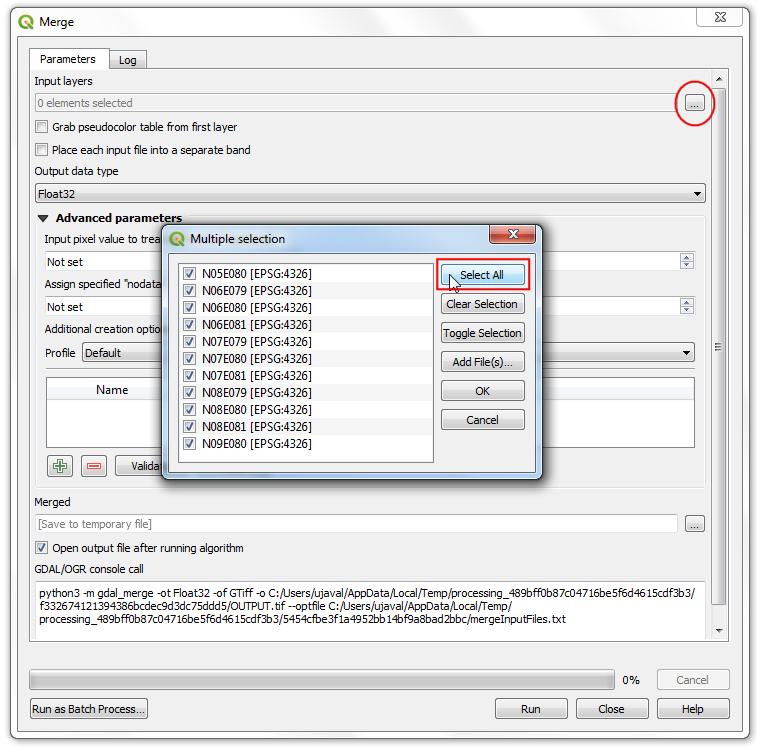

  1. En el diálogo Combinar, clic en el botón … junto a Capas de entrada. Clic Seleccionar Todos para seleccionar todas las capas individuales.

../../_images/435.png

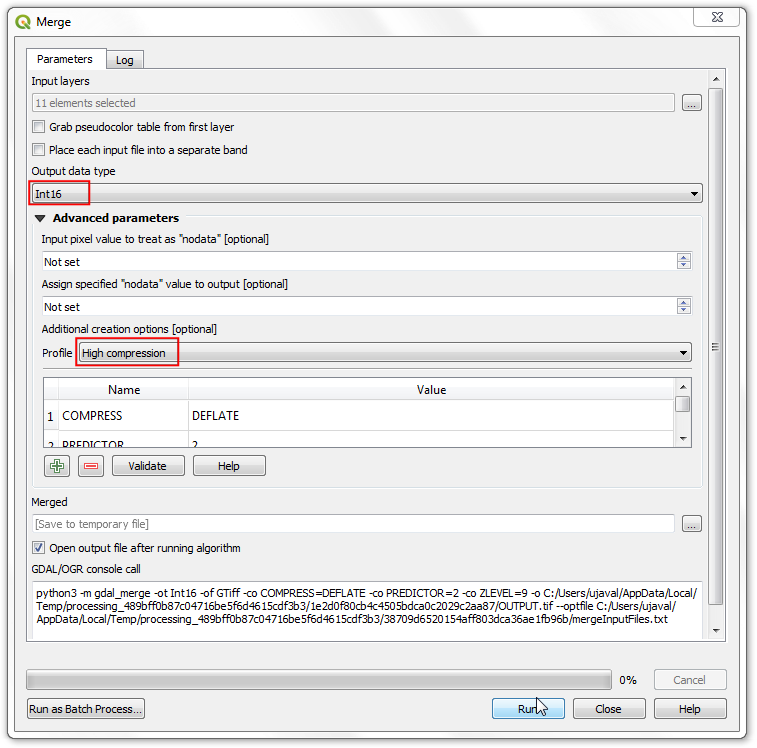

  1. Como se menciona en detalles de la capa conjunto de datos, el tipo de datos de entrada es entero 16 bit con signo. Para mantener la integridad de datos, deberíamos mantener el mismo tipo de datos para la capa fusionada. Seleccione Int16 como el Tipo de datos de salida. También el formato de datos predeterminado de salida es GeoTiff. Los archivos geoTiff pueden ser muy grandes si no son comprimidos. Elija Alta Compresión como el Perfil. Clic en Ejecutar.

../../_images/531.png

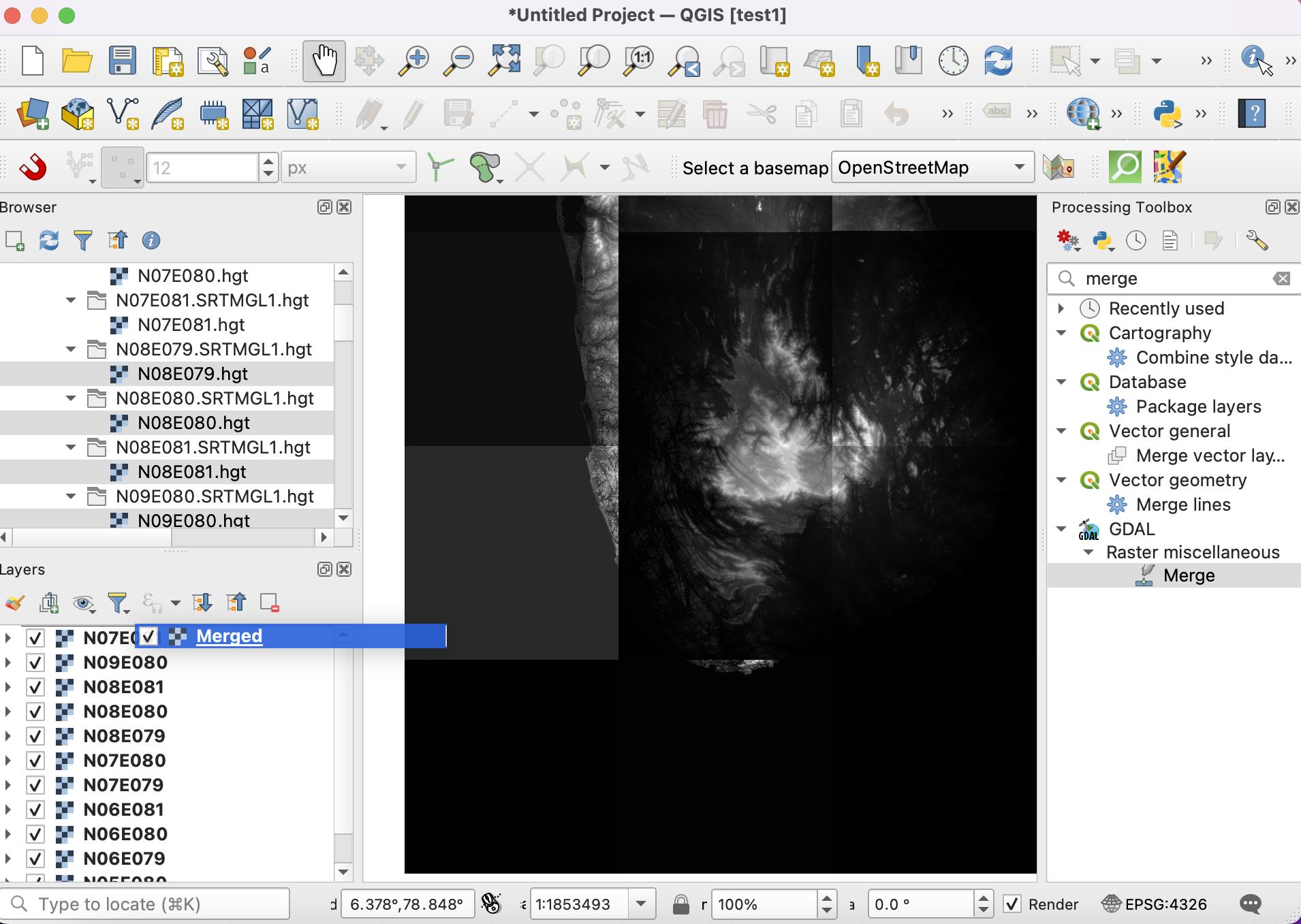

  1. Una vez finalizado el proceso, se añadirá una nueva capa Merged al panel Capas. En caso de que la capa no esté en la parte superior de la pila, selecciónela y arrástrela a la parte superior del panel Capas.

../../_images/630.png

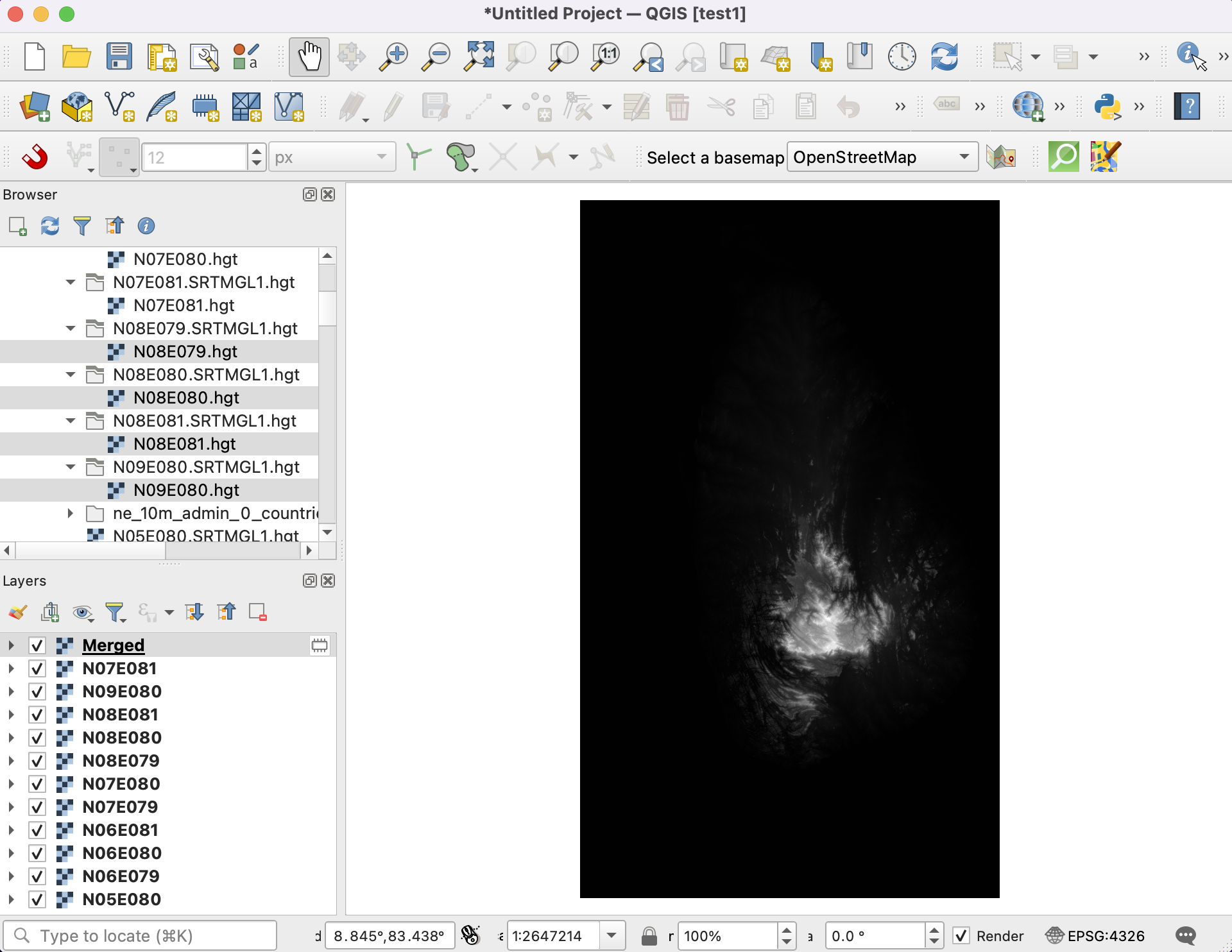

  1. Verá que la capa Merged contiene los datos de elevación fusionados de los mosaicos de entrada individuales. La visualización por defecto sólo muestra los valores de píxel en el rango de 0-255. Pero nuestros datos contienen píxeles con valores de -14 a 2371, lo que resulta en una representación de bajo contraste. Cambiémosla por una visualización mejor. Haga clic en el botón Abrir el panel de Estilos de capas en el panel Capas.

../../_images/730.png

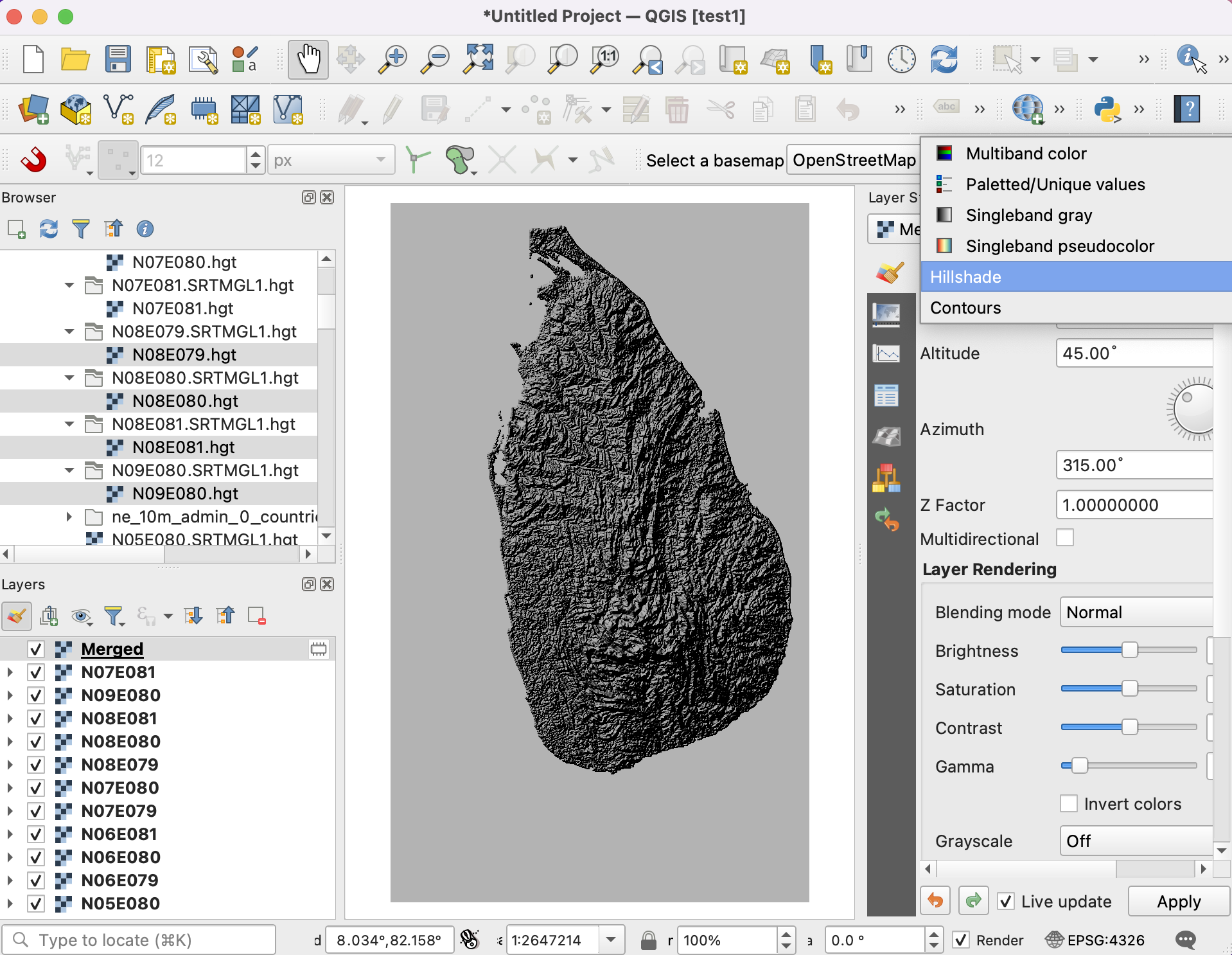

  1. En el panel Estilo de Capa, clic en la lista desplegable Tipo de representador y seleccione el representador Hillshade. Esta opción de representador es particularmente apropiada para datos de elevación.

../../_images/829.png

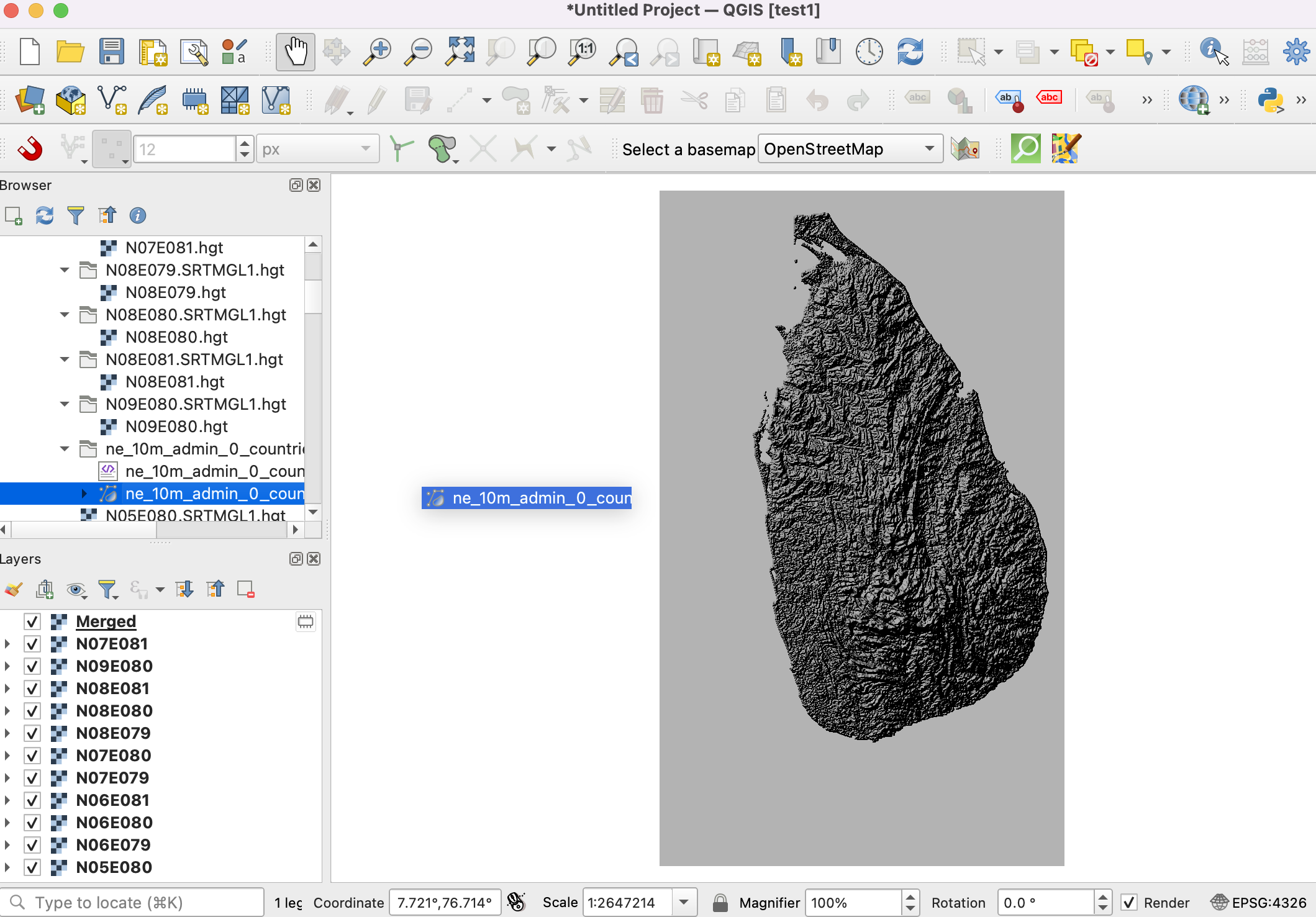

  1. Otra operación común cuando se trabaja con rásters es recortar un ráster a su área de interés. Para este tutorial, recortaremos la capa fusionada al límite de país para Sri Lanka. Localice el archivo descargado ne_10m_admin_0_countries.zip y expándalo. Arrastre el archivo ne_10m_admin_0_countries.shp al lienzo.

../../_images/930.png

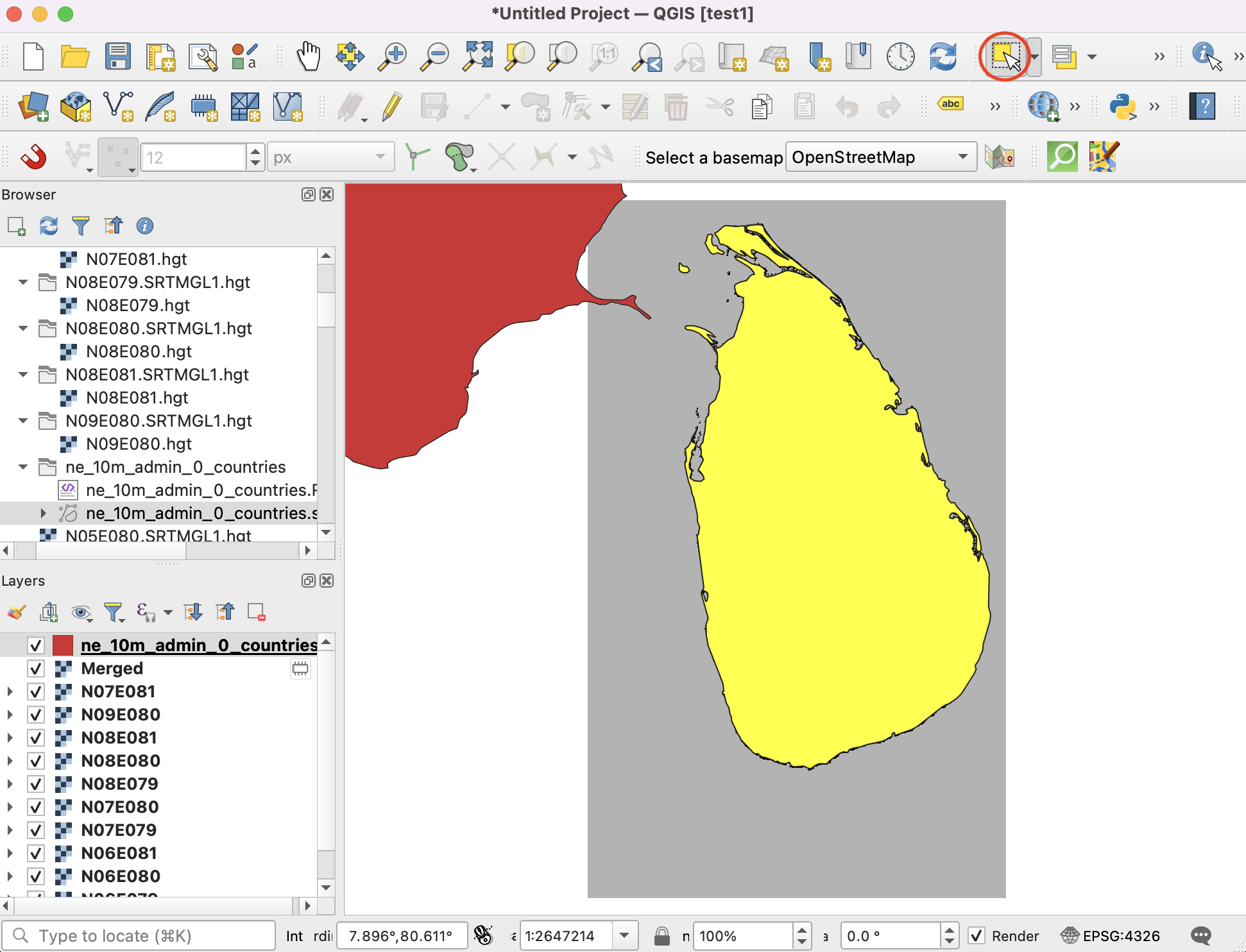

  1. Seleccione la capa recién agregada ne_10m_admin_0_countries en el panel Capas. Clic el botón Seleccionar Objetos por área con un solo clic en la Barra de herramientas de Atributos. Una vez seleccionada, clic el polígono para Sri Lanka para seleccionarlo.

../../_images/1037.png

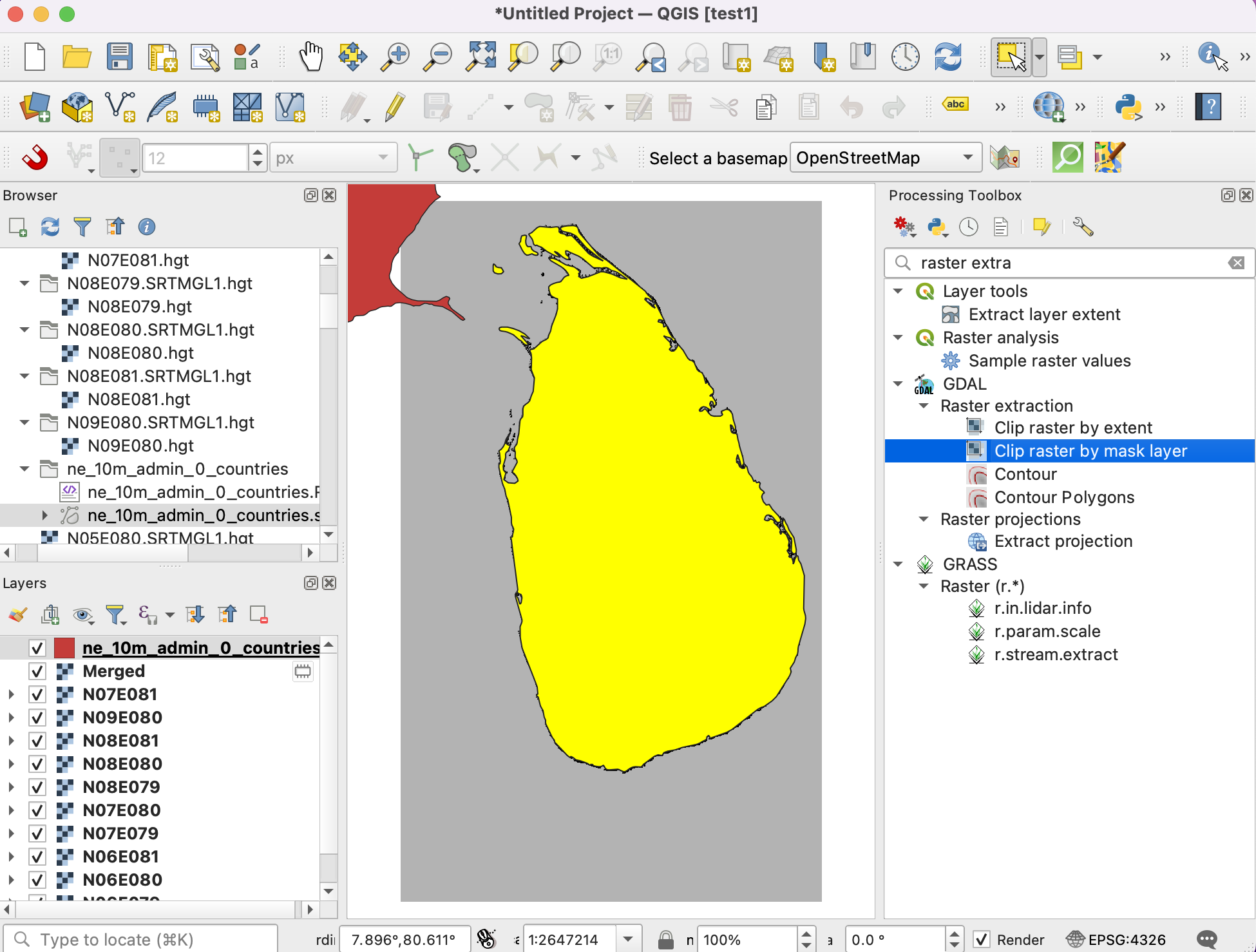

  1. Mantenga la selección como está y abra Procesos ‣ Caja de herramientas. Busque y ubique la herramienta GDAL ‣ Extracción ráster ‣ Cortar ráster por capa de máscara. Haga doble-clic para iniciarla.

../../_images/1149.png

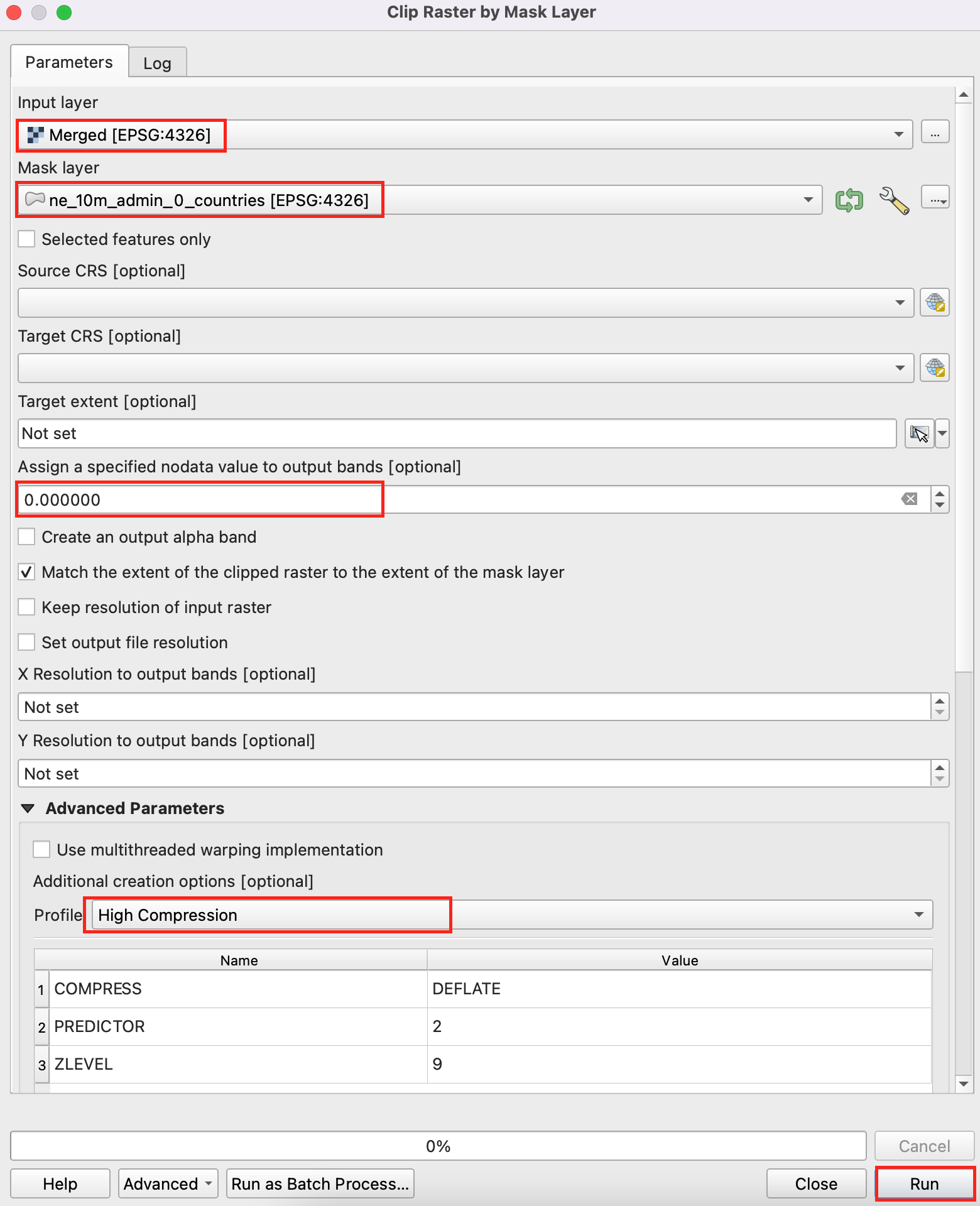

  1. En el cuadro de diálogo Cortar raster por Capa Máscara, seleccione Merged como Capa de Entrada. Seleccione ne_10m_admin_0_countries como Capa de máscara, y marque la casilla Sólo objetos seleccionados. Introduzca 0.0000 como Asignar un valor nodata especificado a las bandas de salida. Como antes, elija Alta compresión como Perfil. Haga clic en Ejecutar.

../../_images/1239.png

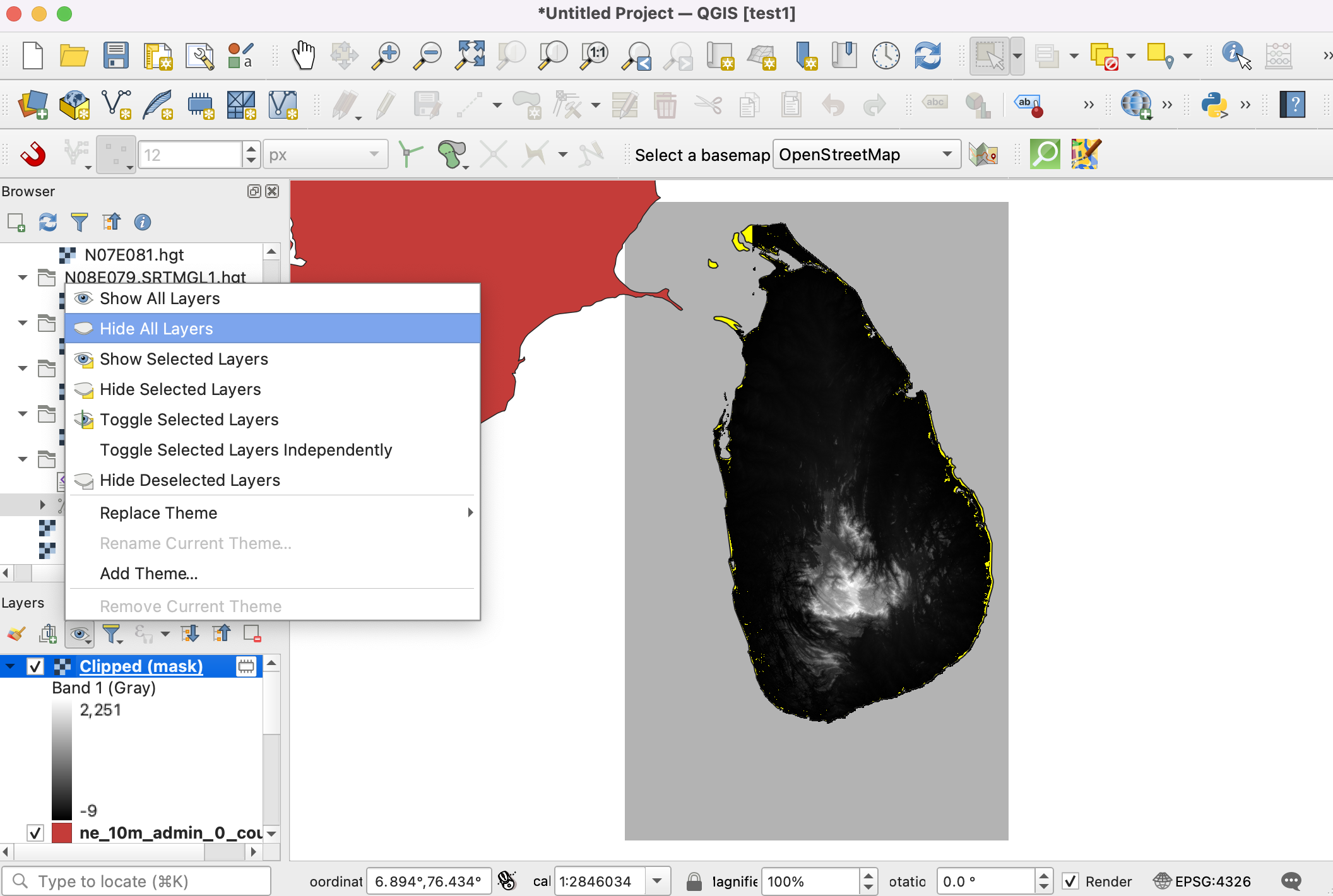

  1. Se añadirá una nueva capa Clipped (mask) al panel Capas. En este punto, puede ser difícil ver el resultado porque tenemos demasiadas capas superpuestas visibles. Haga clic en el botón Gestionar temas de mapa del panel Capas y seleccione Ocultar todas las capas.

../../_images/1337.png

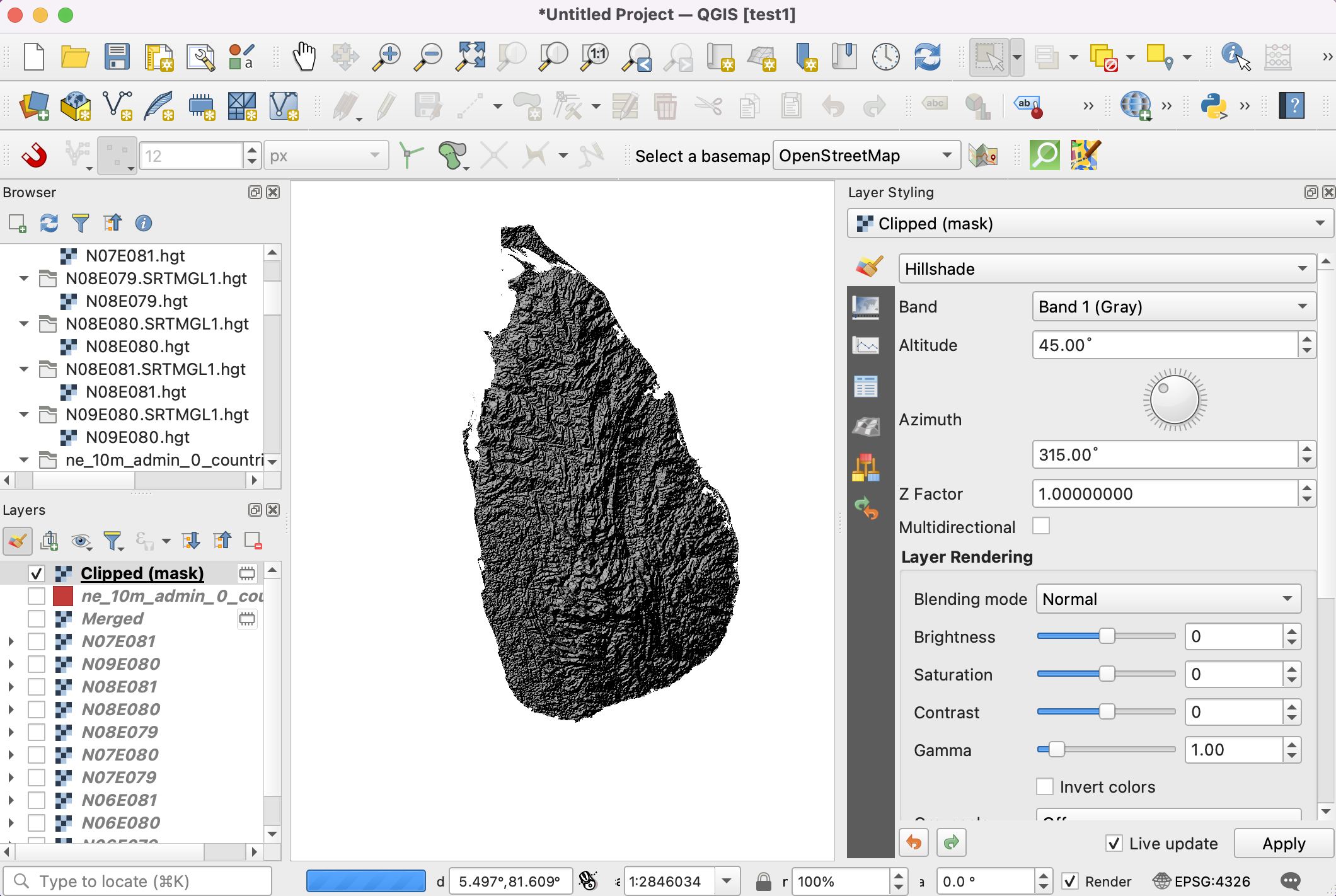

  1. Activa sólo la última capa Clipped (mask) y dale estilo con el renderizador Hillshade como se hizo antes.

../../_images/1434.png

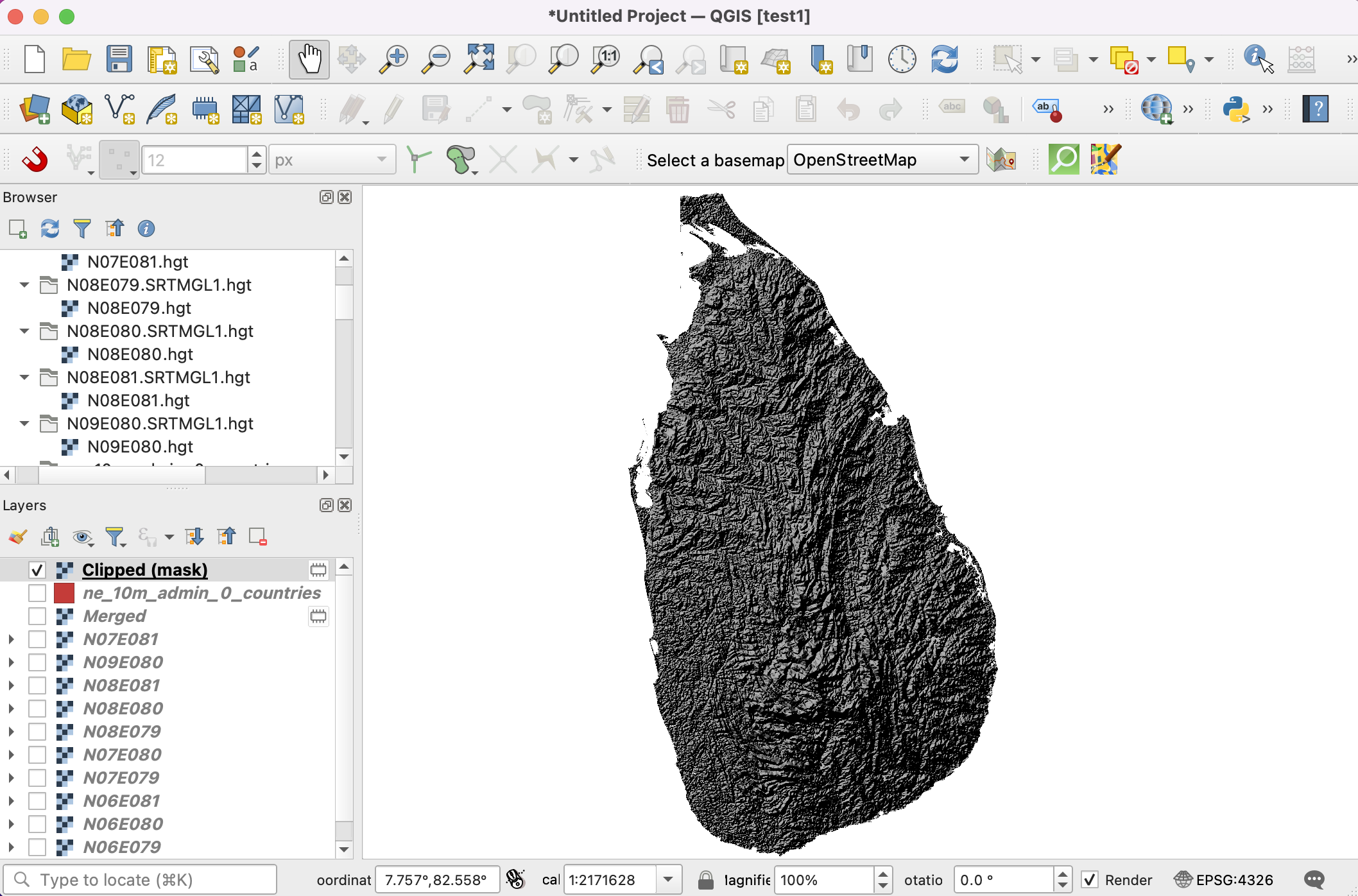

  1. La capa de elevación salida fusionada y recortada para Sri Lanka está lista.

../../_images/1530.png
