Georeferenciar Imágenes Aéreas (QGIS3)

En el tutorial Georeferencing Topo Sheets and Scanned Maps (QGIS3) cubrimos el proceso básico de georeferenciación in QGIS. Ese método involucra leer las coordenadas del mapa escaneado e ingresarlas manualmente como puntos de control. Varias veces sin embargo puede que no tenga las coordenadas impresas en su mapa, o está intentando georeferenciar una imagen. En ese caso, puede usar otra fuente de datos georeferenciados como su entrada. En este tutorial, aprenderá como usar fuentes de datos abiertos existentes en su proceso de georeferenciación.

Vista general de la tarea

Georeferenciaremos imágenes de globo de alta resolución usando coordenadas de referencia de OpenStreetMap.

Otras habilidades que aprenderá

  • Descargar imágenes de dominio público de super alta resolución.

  • Usar Capas de Teselas XYZ como mapa base.

  • Usar el complemento OSM Place Search (Búsqueda de Lugar OSM) en QGIS.

  • Establecer un valor personalizado de sin datos para una capa.

Obtener los datos

En este tutorial, estaremos usando imágenes de cometa y globo recogidas por The Public Laboratory. Ellos comparten las versiones georeferenciadas de las imágenes, pero descargaremos una imagen JPG no-georeferenciada e repasaremos el proceso de georeferenciarla en QGIS.

Descargue la imagen JPG de Washington Square Park, Nueva York. Puede hacer clic-derecho al botón JPG y elegir Guardar enlace como....

Para su comodidad, puede descargar directamente una copia del conjunto de datos del siguiente enlace:


Procedimiento

  1. Usaremos un mapa base de OpenStreetMap para capturar las coordenadas para georeferenciación. QGIS3 viene con un soporte incorporado para las capas teselas. Estas son conocidas comúnmente como capas ‘XYZ’ ya que son hechas usando teselas individuales de mapa para cada nivel de acercamiento (z) en una cuadrícula de coordenada x,y. Puede encontrar la capa OpenStreetMap bajo Teselas XYZ en el Panel de Explorador. Arrastre la capa a la pantalla principal. Una vez cargada, note el Sistema de Referencia de Coordenadas (SRC) para esta capa en la esquina inferior derecha. Está definido como EPSG 3857 Pseudo Mercator. Esto es importante porque las coordenadas que inferimos de esta capa durante la georeferenciación estáran en este SRC.

../../_images/1.png

Nota

Vea esta página para más detalles sobre capas XYZ y como agregar otros mapas base en QGIS.

  1. La imagen que estamos georeferenciando es para Washington Square Park, Nueva York. Puede intentar acercar/desplazar para localizar este parque en el mapa. Pero esto es incómodo y puede no ser práctico. Una manera más fácil es usar el complemento OpenStreetMap (OSM) Place Search buscar la ubicación exacta. Instale el complemento OSM Place Search desde Complementos ‣ Administrar e instalar complementos ‣ Todos. Si no ve el complemento en los resultado de búsqueda, asegúrese que ha marcado También mostrar complementos experimentales bajo Configuración. Vea Uso de complementos para más información sobre el uso de complementos en QGIS.

../../_images/2.png

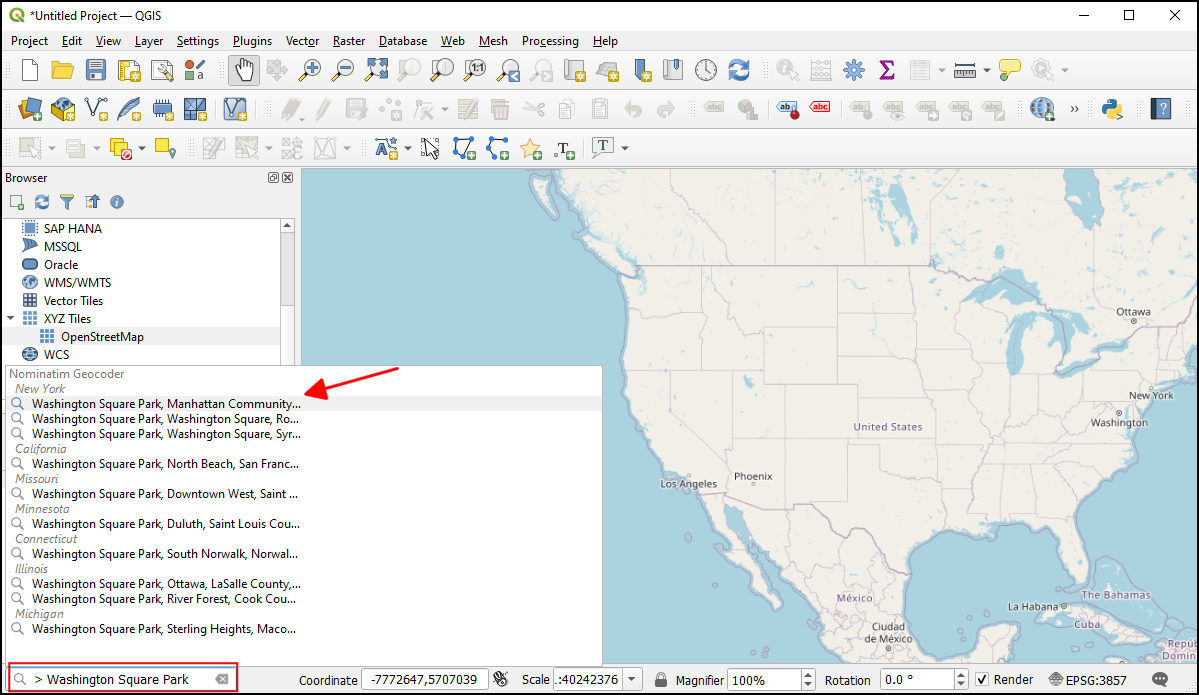

  1. Una vez que el complemento esté instalado, verá un nuevo panel llamado OSM Place Search.... Busque Washington Square Park en la caja Nombre contiene.. y clic en ->. Verá los nombres de lugares que coinciden en el panel de resultados. Seleccione el resultado correcto y clic en el botón Acercar.

../../_images/3.png
  1. Verá el mapa que es familiar y contiene los puntos de referencia que podemos identificar de la imagen. Ahora puede cerrar el panel OSM Place Search. Si lo necesitara de nuevo, puede abrirlo desde Vista ‣ Paneles ‣ OSM Place Search.

../../_images/4.png

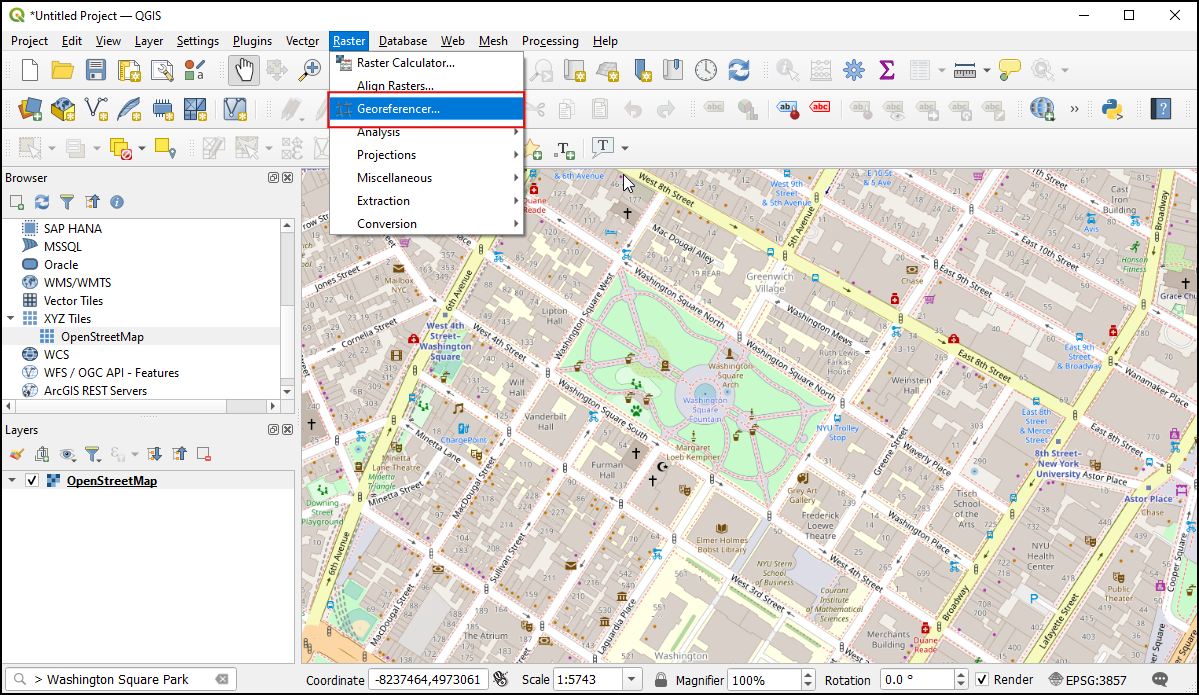

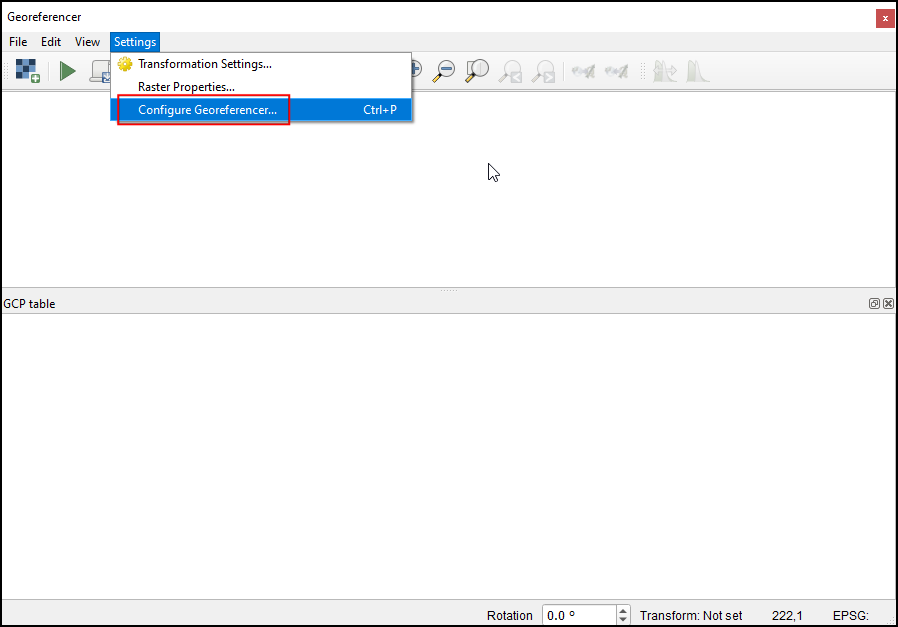

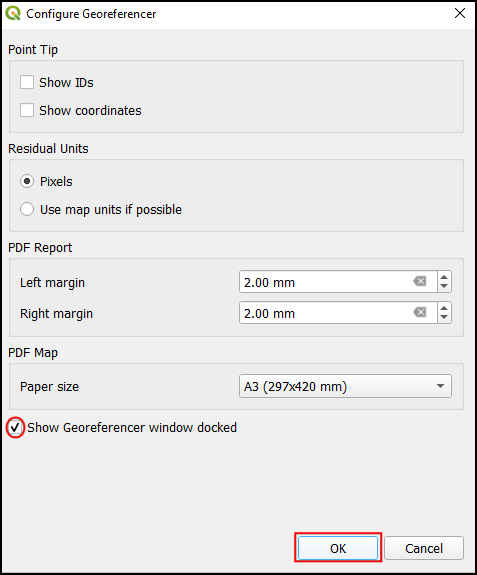

  1. Ahora es tiempo para comenzar a georeferenciar. Inicie el Georeferenciador desde Ráster ‣ Georeferenciador ‣ Georeferenciador. Si no ve ese elemento del menú, necesitará habilitar el complemento Georeferencer GDAL desde Complementos ‣ Administrar e Instalar Complementos ‣ Instalado.

../../_images/5.png

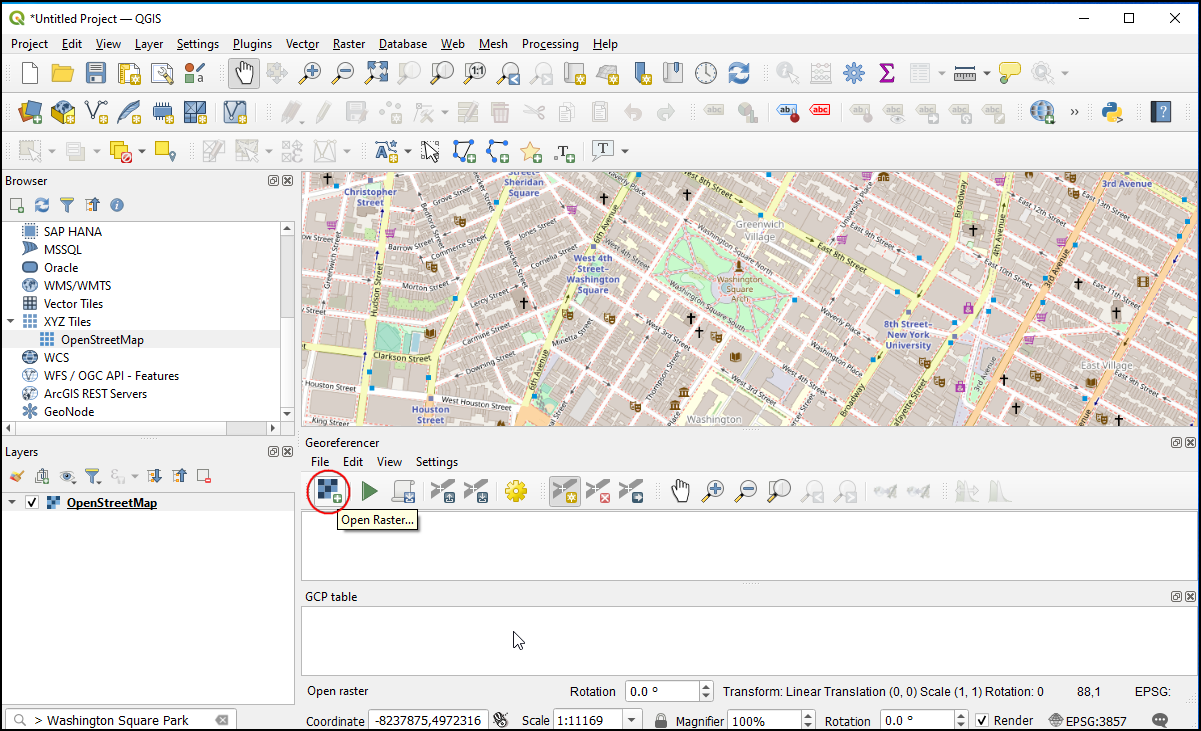

  1. En la ventana Georeferenciador, vaya a Archivo ‣ Abrir Ráster. Navegue al archivo JPG descargado y clic en Abrir.

../../_images/6.png
  1. En la siguiente pantalla, se le pedirá elegir el sistema de referencia de coordenadas (SRC) del ráster. Nuestra imagen fuente es un archivo JPEG plano y no tiene sistema de referencia de coordenadas adjunto, por lo que puede hacer clic en Cancelar.

../../_images/7.png
  1. Antes de que comencemos a agregar Puntos de Control del Terreno (PCT), necesitaremos definir la Configuración de Transformación. Vaya a Configuración ‣ Configuración de Transformación.

../../_images/8.png

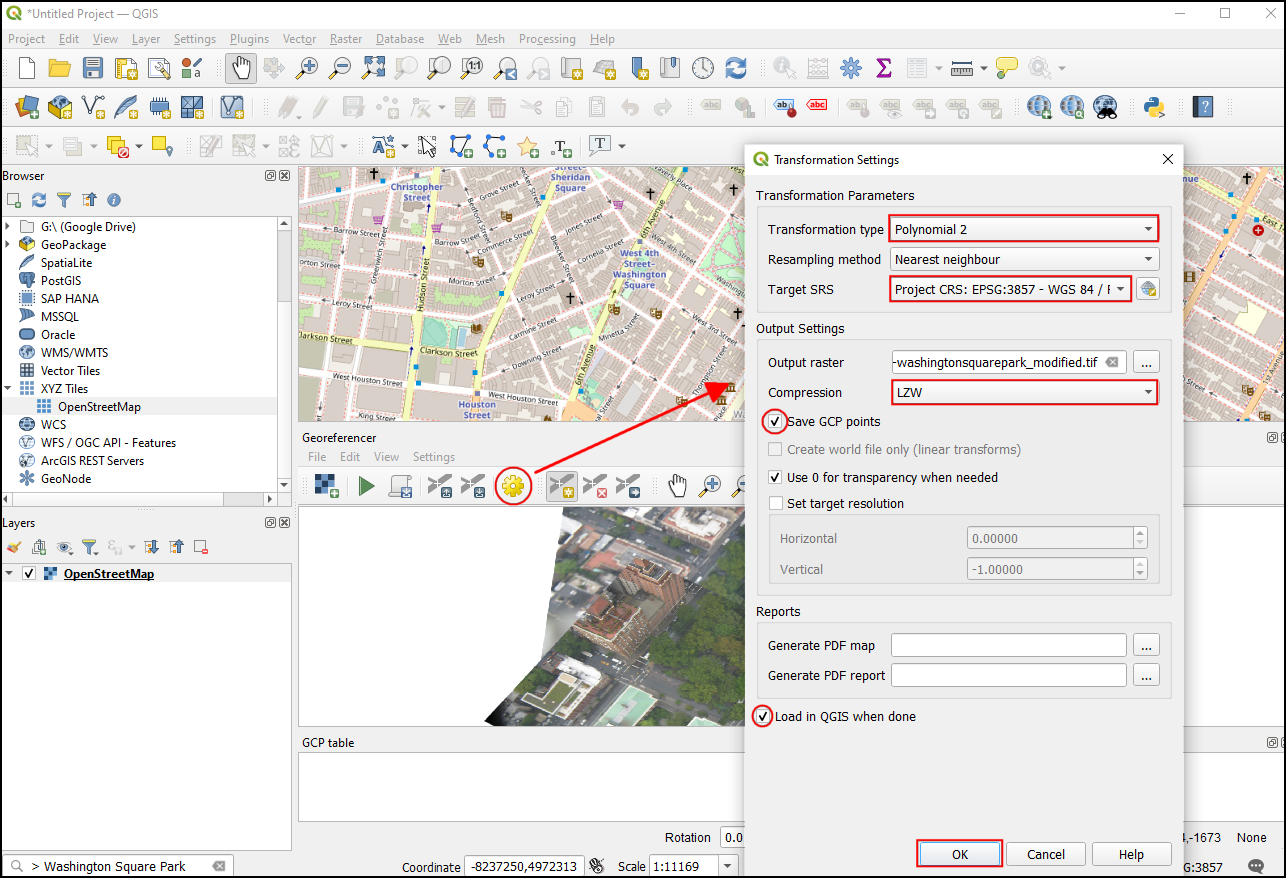

  1. En el diálogo Configuración de Transformación, elija para Tipo de Transformación Polinomial 2. Vea QGIS Documentation para aprender acerca de diferentes tipos de transformación y sus usos. Como se hizo notar previamente, nuestro mapa base está en la SRC EPSG 3857 Pseudo Mercator, así que defínalo así en el SRC Destino. Puede dejar el nombre del Ráster de salida predeterminado y elegir LZW como la Compresión. Marque guilabel:Usar 0 para transparencia cuando se necesite. Asegúrese que la opción Cargar en QGIS cuando esté listo esté marcada. Clic en Aceptar.

../../_images/9.png
  1. Ahora clic en el botón Agregar Punto en la barra de herramientas y seleccione una ubicación fácilmente identificable en la imagen. Esquinas, intersecciones, postes, etc. proveen buenos puntos de control.

../../_images/10.png

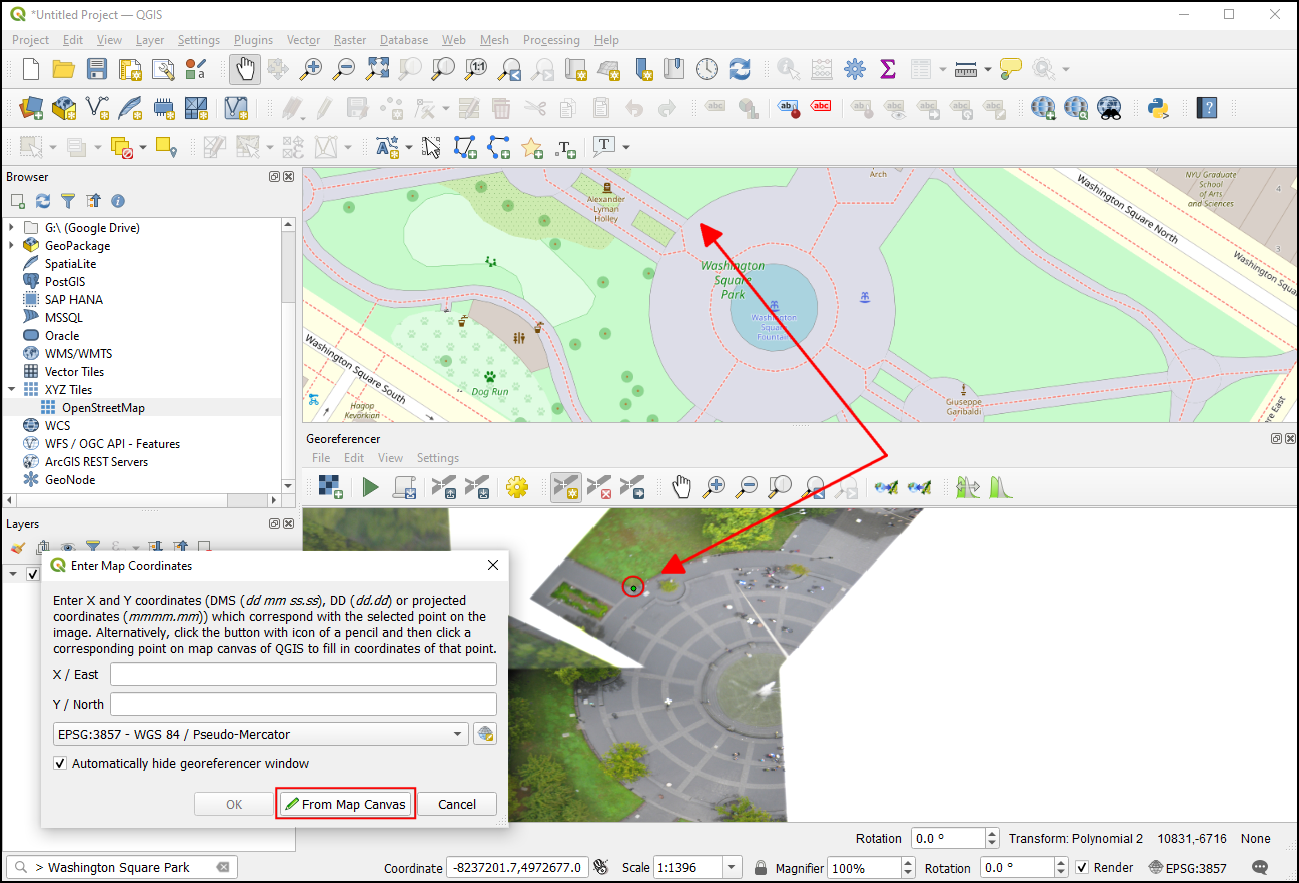

  1. Una vez que haga clic en la imagen en una ubicación de punto de contol, verá una ventana emergente pedirle ingresar coordenadas de mapa. Clic al botón Desde la pantalla del mapa.

../../_images/11.png

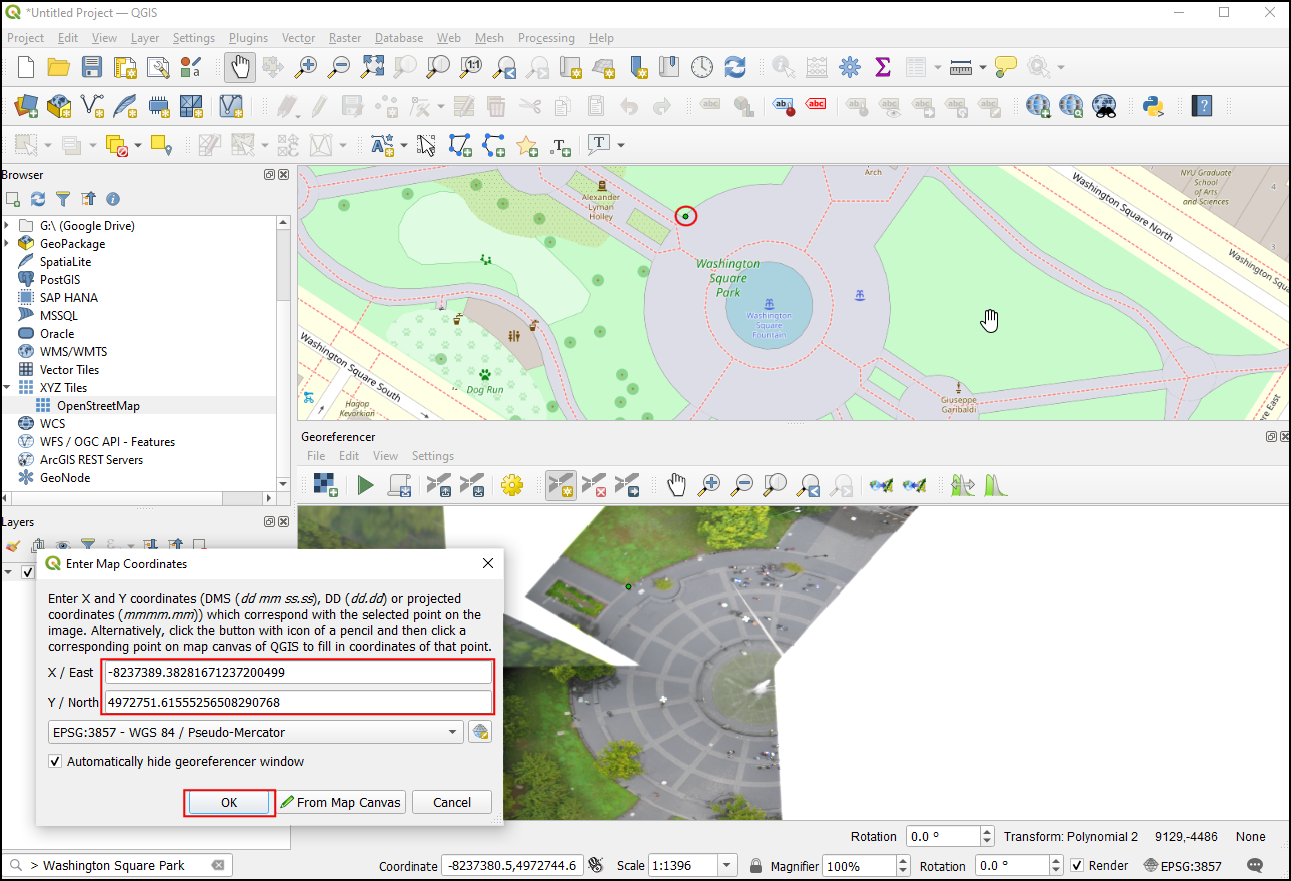

  1. Encuentre la misma ubicación en la capa de referencia y clic en el punto preciso. Las coordenadas son auto-pobladas a partir de su clic en la pantalla del mapa. Clic Aceptar. De forma similar, elija por lo menos 6 puntos en la imagen y agregue sus coordenadas desde la capa de referencia.

../../_images/12.png

Nota

Consejo: Cuando seleccione un PCT sobre un edificio, elija siempre la base del edificio. Muchas imágenes aéreas y de satélite tienen edificios inclinados, por lo que elegir un punto sobre el tejado introducirá errores.

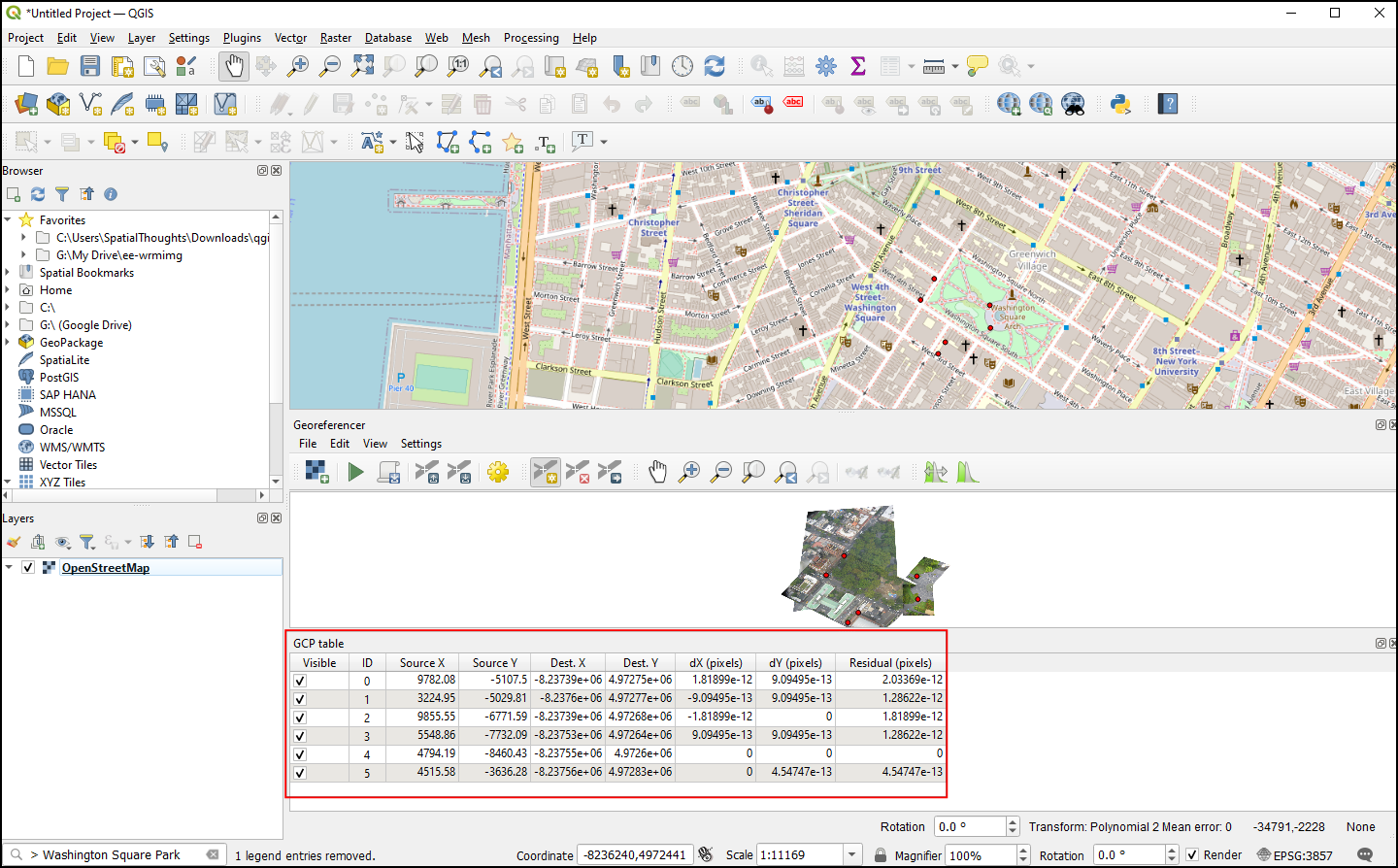

  1. Una vez que haya agregado el número mínimo de puntos requeridos para la transformación, notará que los PCTs tienen ahora valores de error no-cero en dX, dY y Residual. Si un PCT particular tuviera valores de error inusualmente altos, esto usualmente significa un error humano al ingresar los valores de coordenadas. Puede borrar ese PCT y capturarlo de nuevo.

../../_images/13.png
  1. Una vez que esté satisfecho con los PCTs, vaya a Archivo ‣ Iniciar la georeferenciación. Esto iniciará el proceso de ajuste de la imagen usando los PCTs y creando el ráster destino.

../../_images/14.png

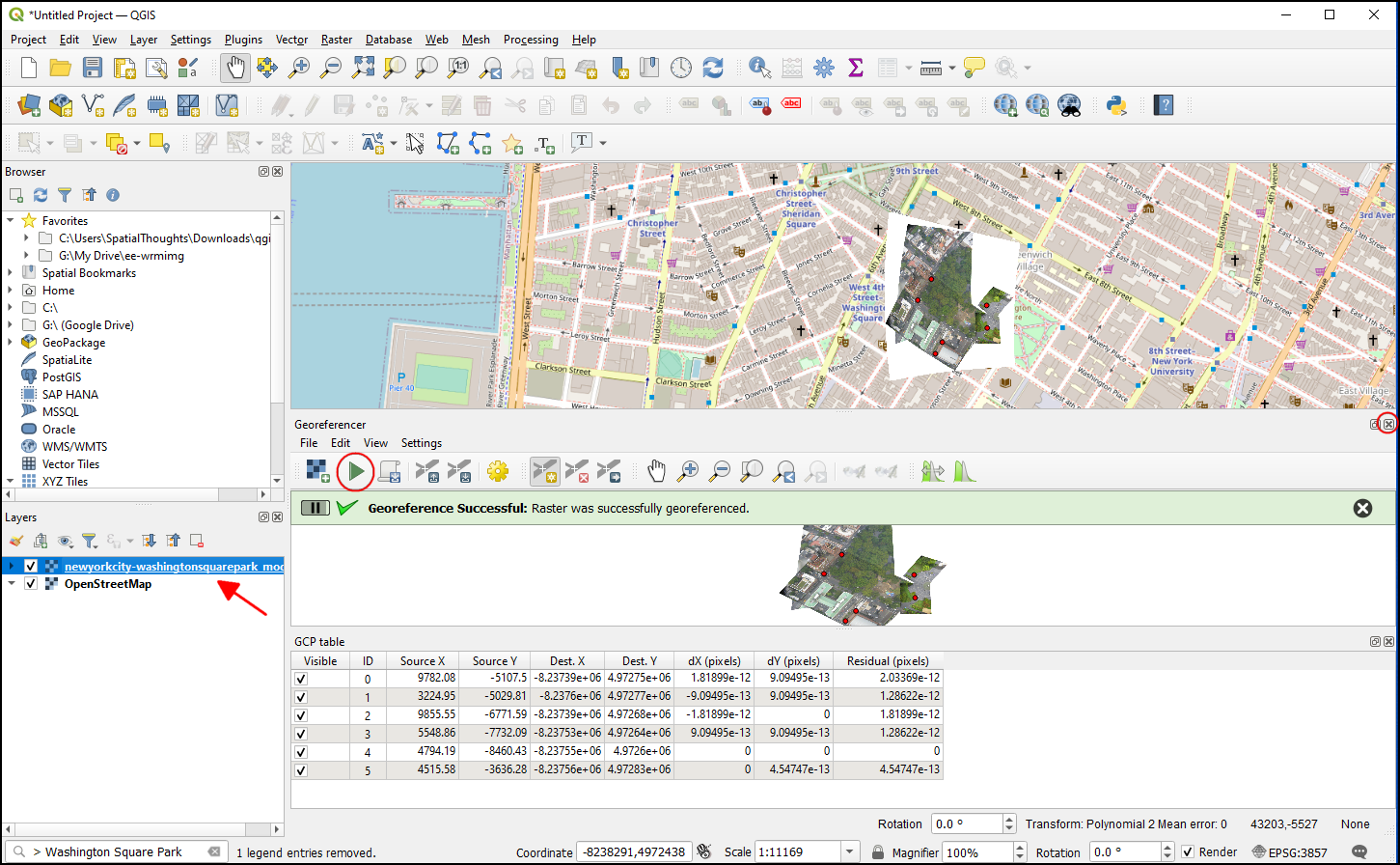

  1. Una vez que termine el proceso, verá la capa georeferenciada cargada en QGIS. Si todo salió bien, la verá sobrepuesta sobre el mapa base.

../../_images/15.png
  1. Para hacer que nuestra salida se vea mejor, eliminemos el borde blanco. Clic-derecho sobre la capa imagen y elija Propiedades.

../../_images/16.png

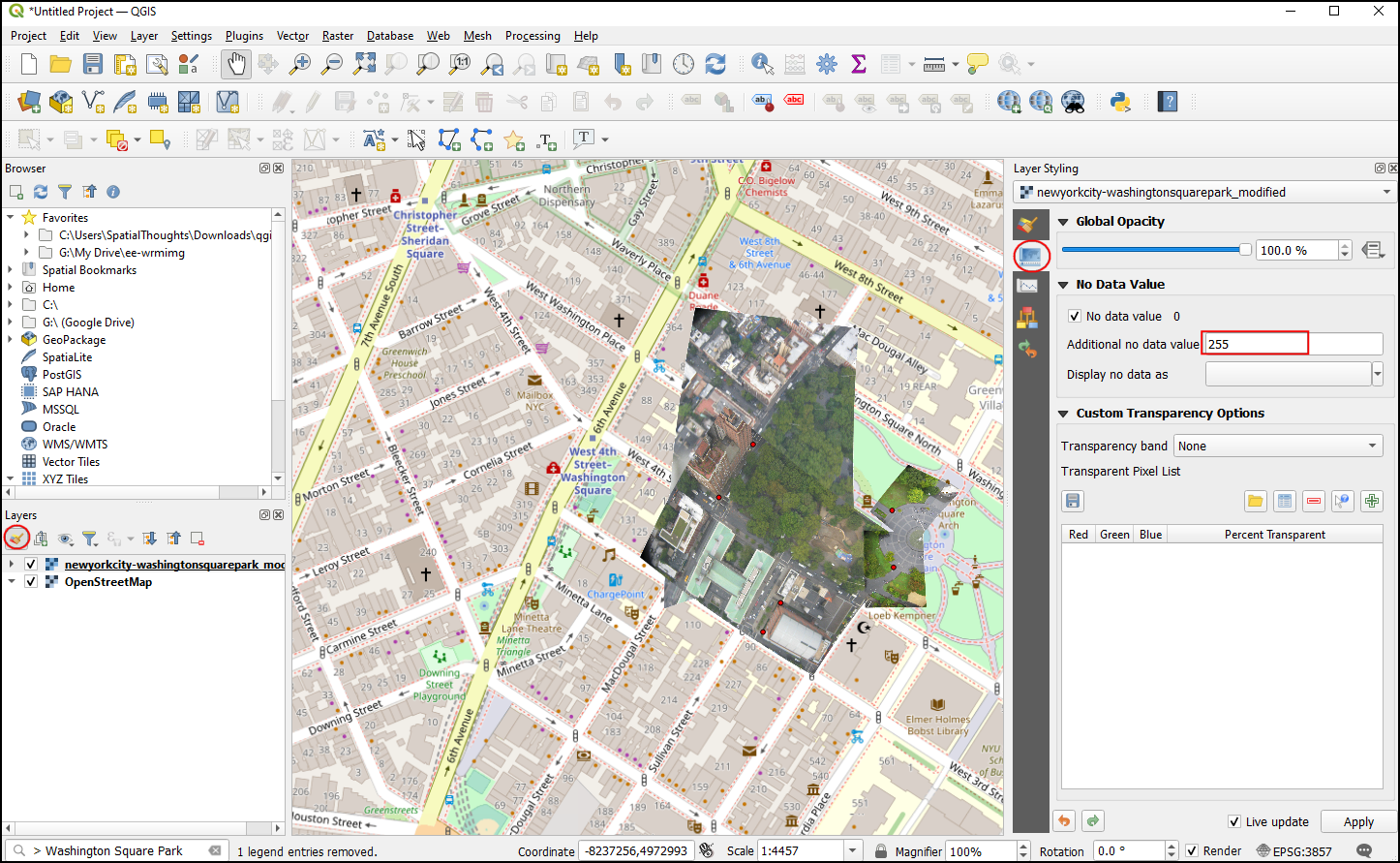

  1. Cambie a la pestaña Transparencia. Agregue 255 como el Valor sin datos adicional y clic en Aceptar.

../../_images/17.png

Nota

La imágenes de 8-bit tiene valores de píxel en el rango 0-255. 0 es negro y 255 es blanco.

  1. Ahora verá su imagen georeferenciada bien sobrepuesta sobre la capa base.

../../_images/18.png
