Mosaicar y Recortar Ráster

Advertencia

Este tutorial está ahora obsoleto. Una versión nueva y actualizada está disponible en Mosaicar y Recortar Ráster (QGIS3)

Este tutorial explora algunas operaciones ráster básicas en QGIS como la vista, mosaicado y partición.

Vista general de la tarea

Descargaremos datos ráster de dominio público para Brasil y los veremos en QGIS. A continuación, los uniremos en un sólo mosaico y lo recortaremos usando el límite de país para obtener un conjunto de datos único y contínuo para el país.

Otras habilidades que aprenderá

  • Buscar y descargar imágenes de satélite de dominio público en tiempo casi real.

  • Seleccionar una sola entidad de una capa vector y guardarla en un nuevo archivo shape.

Obtener los datos

Necesitamos el límite del país Brasil para recortar nuestro ráster. Lo puede conseguir del archivo shape Admin 0 - Países de Natural Earth.

NASA/GSFC, sitio Respuesta Rápida tiene una buena colección de imágenes de satélite en tiempo casi real. Un buen producto regional son los subconjuntos USDA Foreign Agricultural Service (FAS).. Usaremos los subconjuntos FAS de 2 km de resolución para Brasil en este tutorial.

Aquí va cómo buscar y descargar los datos relevantes.

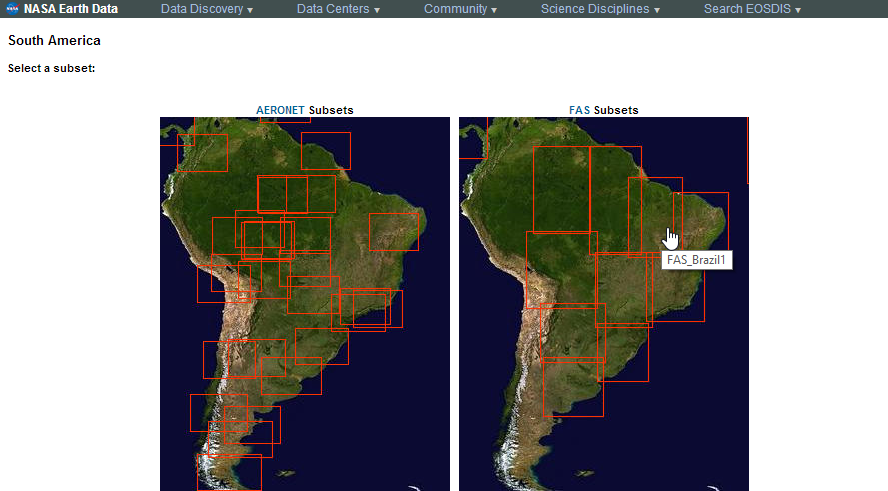

  1. Abrir subconjuntos de la región Sudamérica. Encontrar los subconjuntos Brasil mostrados en la sección FAS Subsets. Clic en cualquiera de ellos.

../_images/1205.png

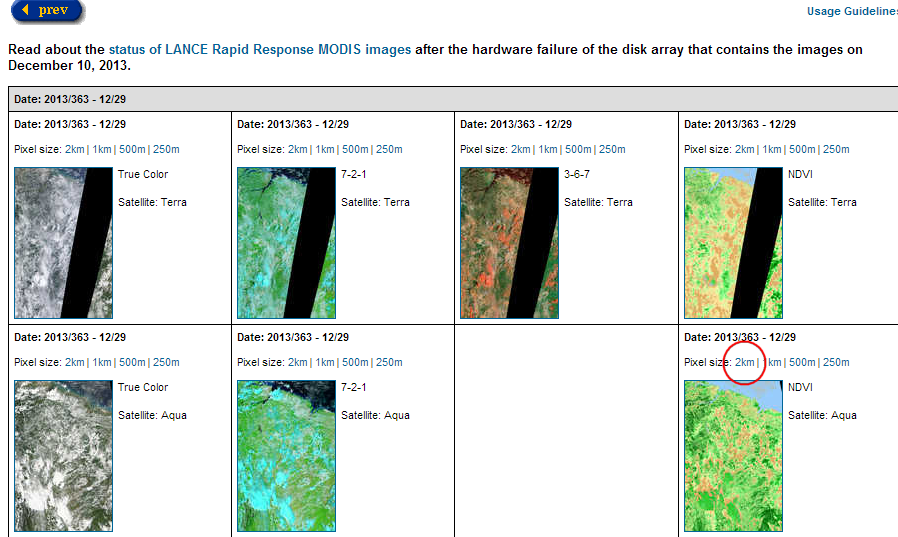

  1. En la página detalles, clic en el enlace 2km bajo el producto de su elección. Aquí descargaremos el producto NDVI. Aprender más sobre NDVI.

../_images/2171.png

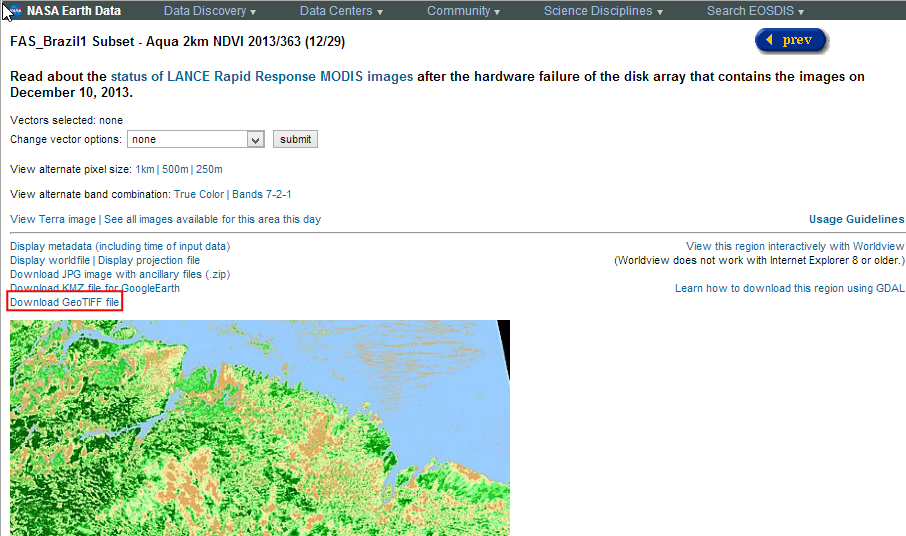

  1. Clic el enlace Descargar archivo GeoTIFF para descargar la imagen ráster.

../_images/3108.png

Repita el proceso para todos los 7 subconjuntos FAS para Brasil.

Para su comodidad, puede descargar directamente datos muestra usados en este tutorial de los enlaces abajo.

ne_10m_admin_0_countries.zip

FAS_Brazil1.2013363.aqua.ndvi.2km.tif

FAS_Brazil2.2013363.terra.ndvi.2km.tif

FAS_Brazil3.2013363.aqua.ndvi.2km.tif

FAS_Brazil4.2013363.aqua.ndvi.2km.tif

FAS_Brazil5.2013363.aqua.ndvi.2km.tif

FAS_Brazil6.2013363.terra.ndvi.2km.tif

FAS_Brazil7.2013363.aqua.ndvi.2km.tif

Fuentes de Datos: [LANCE] [NATURALEARTH]

Procedimiento

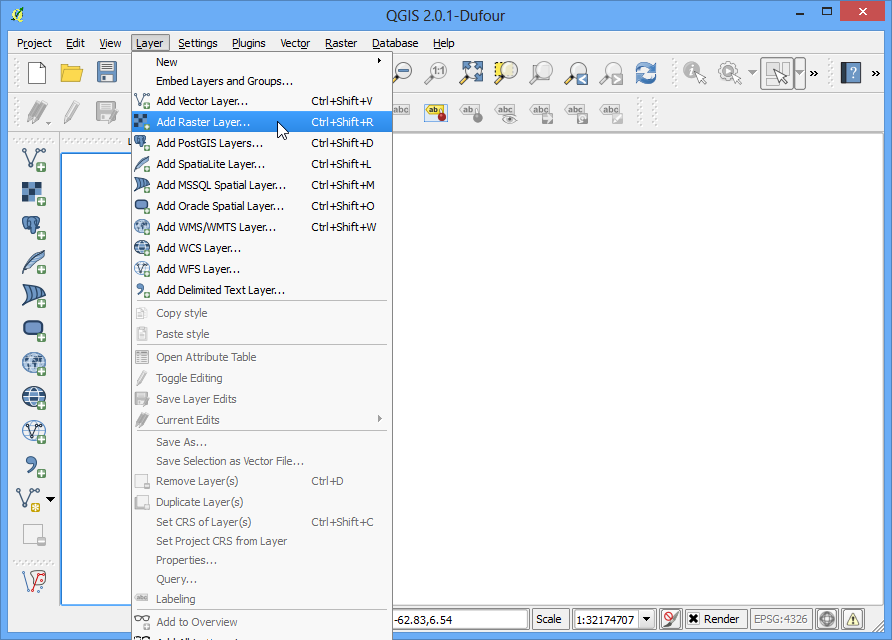

  1. Abra QGIS y vaya a Capas ‣ Añadir capa Ráster...

../_images/471.png

  1. Explore el directorio con las imágenes individuales. Mantenga presionada la tecla Ctrl y clic en los archivos imagen para hacer múltiples selecciones. Clic en Abrir.

../_images/565.png

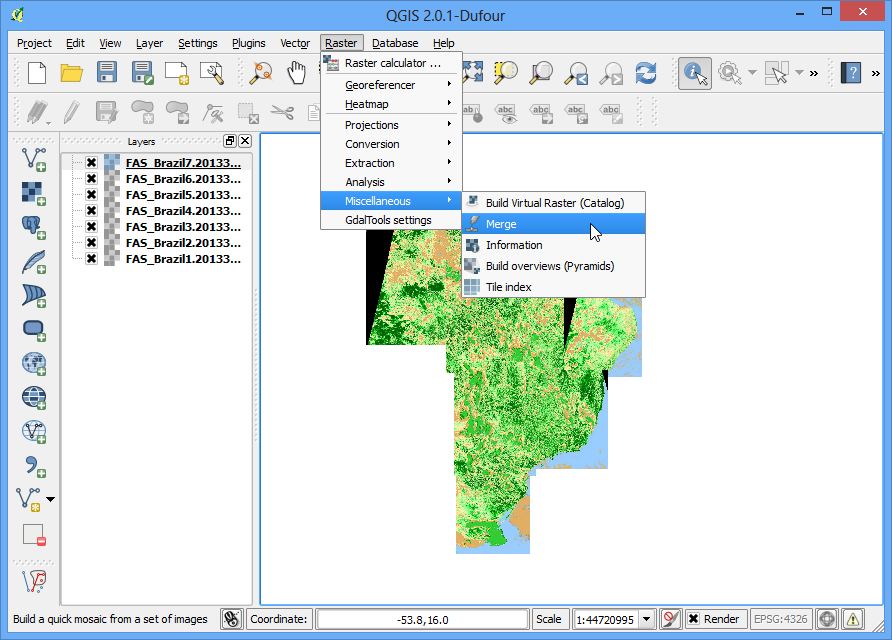

  1. Verá que las imágenes se cargan en la Tabla de Contenido en el panel de la izquierda. Ahora creemos una sola imagen Mosaico de todas las imágenes individuales. Clic en Ráster ‣ Miscelánea ‣ Combinar.

Nota

El menú Ráster en QGIS viene de un complemento núcleo llamado GdalTools. Si no ve el menú Ráster menu, habilite el complemento GdalTools desde Complementos ‣ Administrar e Instalar Complementos ‣ Instalado. Vea Uso de Complementos para más detalles.

../_images/662.png

  1. En el diálogo Combinar, clic en Seleccionar… junto a Archivos de entrada y explore el directorio que contiene todos los geotiffs individuales. Mantenga presionada la tecla Ctrl y seleccione todos los subconjuntos. Ahora clic en Seleccionar… junto a Archivo de salida y nombre la salida como ``Brazil_mosaic.tif`. Abajo, marque la casilla junto a Cargar en pantalla cuando finalice. Clic en Aceptar.

../_images/761.png

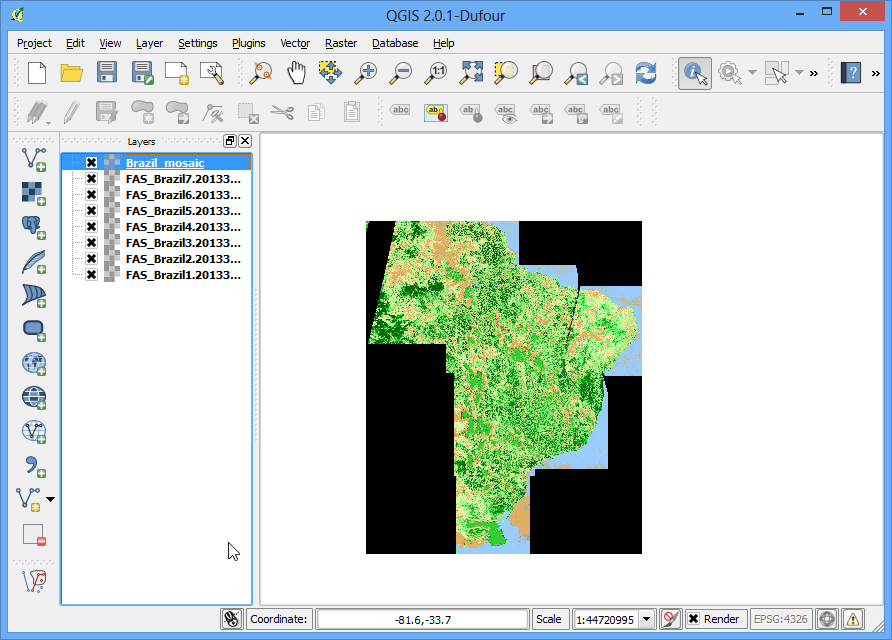

  1. Obtendrá un mensaje emergente que dice Procesamiento completo, una vez que se cree el mosaico y se carge en la pantalla QGIS. Verá que las imágenes individuales están ahora combinadas y mosaiqueadas en una sola capa. Ahora puede desactivar las capas individuales desmarcando la casilla junto a ellas.

../_images/859.png

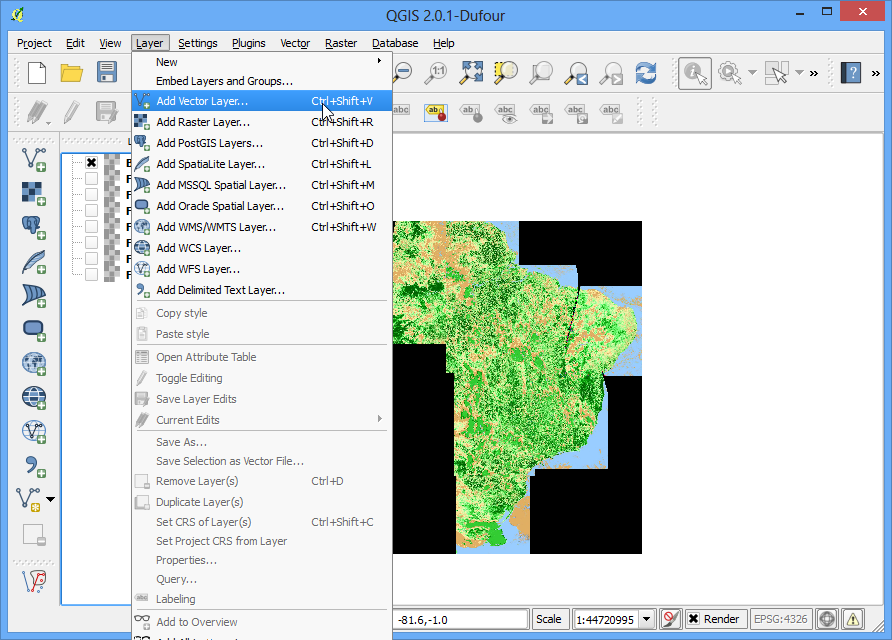

  1. Otra operación ráster que puede hacer es un subconjunto o recorte de una imagen. Podemos usar un polígono de una capa vectorial para recortar el ráster a la forma exacta. Carguemos el archivo shape de los polígonos de país que descargamos de Natural Earth. Vaya a Capa ‣ Añadir Capa Vectorial.

../_images/958.png

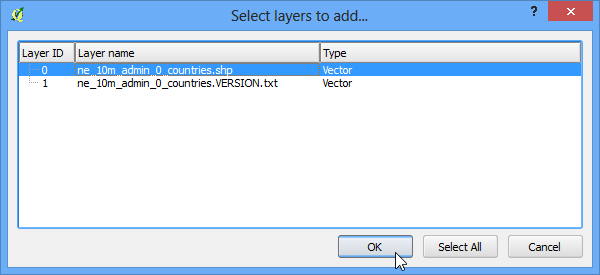

  1. Seleccione el archivo ne_10m_admin_0_countries.zip y clic en Abrir. Cuando se le pida seleccionar la capa dentro del archivo zip, seleccione ne_10m_admin_0_countries.shp.

../_images/1066.png

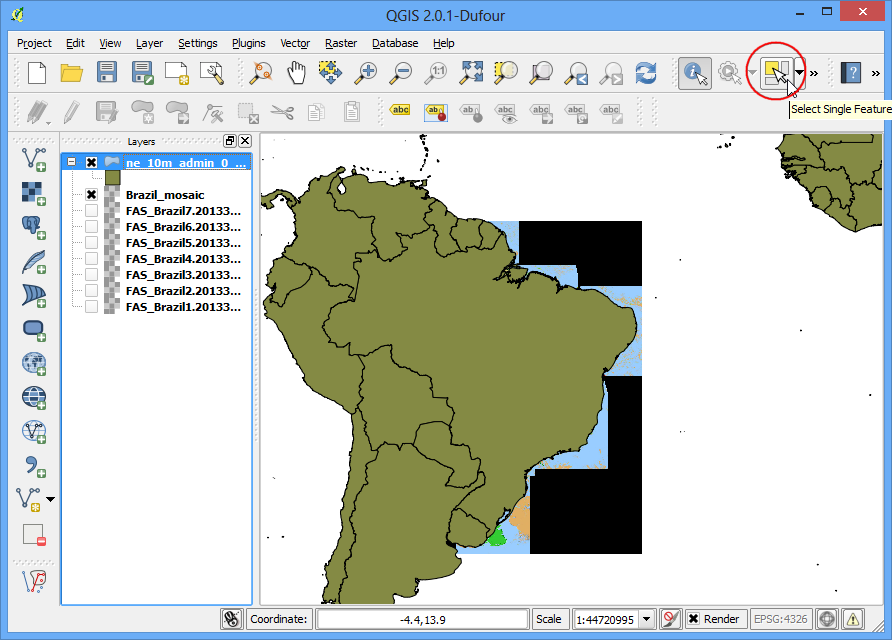

  1. Una vez que esté cargado la capa vectorial, queremos seleccionar y extraer el polígono para Brasil. Seleccione la herramienta Seleccionar Objeto Espacial Solo de la barra de herramientas.

../_images/11105.png

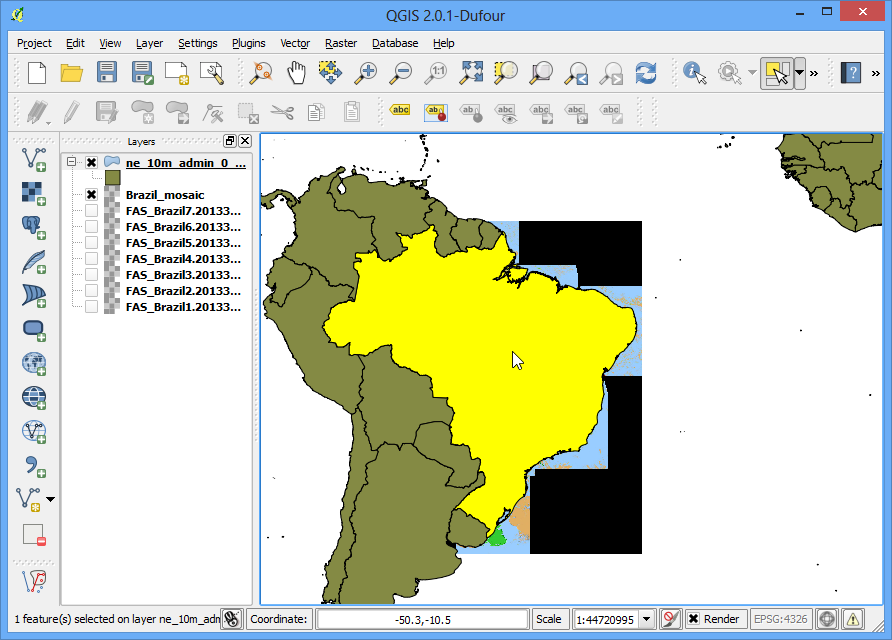

  1. Clic en cualquier parte del polígono Brasil y será seleccionado.

../_images/1267.png

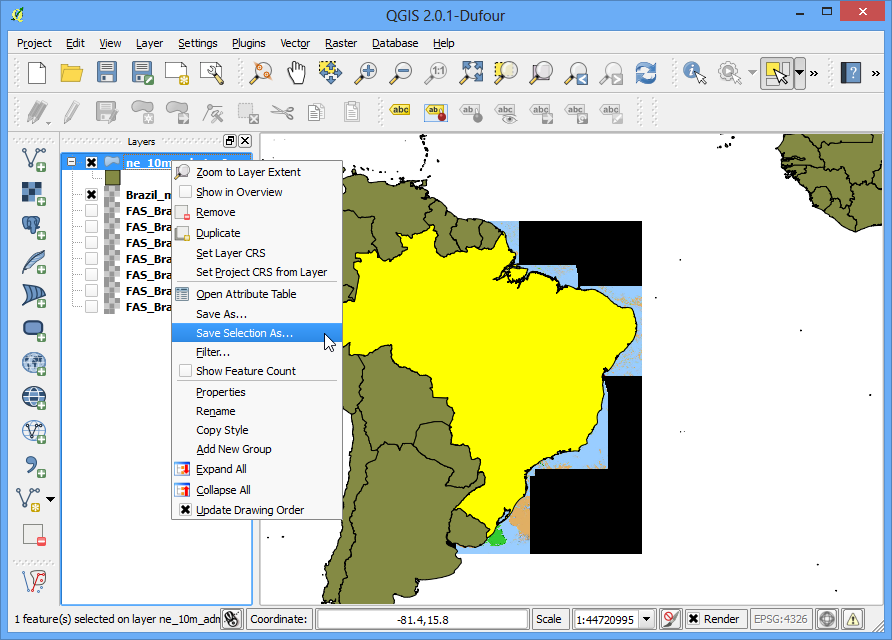

  1. Haga clic derecho en la capa ne_10m_admin_0_countries y elija Guardar Selección Como….

../_images/1364.png

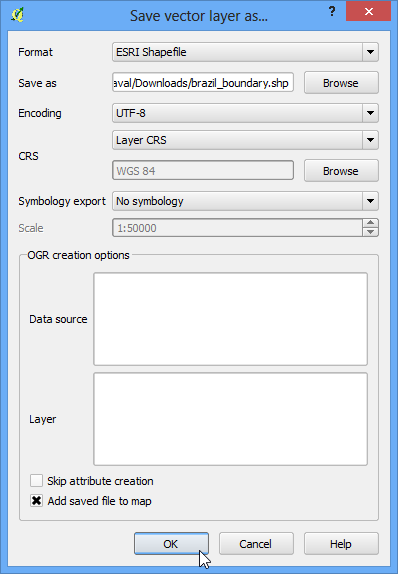

  1. Nombre su salida como brazil_boundary.shp y asegúrese que la casilla Añadir archivo guardado al mapa esté marcada. Clic Aceptar.

../_images/1461.png

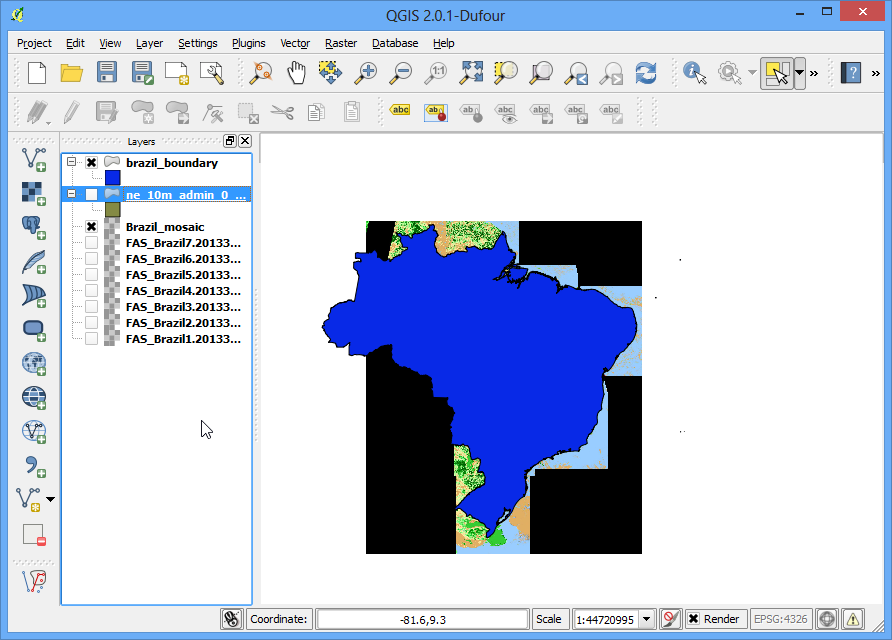

  1. Verá que el polígono del límite de Brasil ahora es cargado en QGIS.

../_images/1556.png

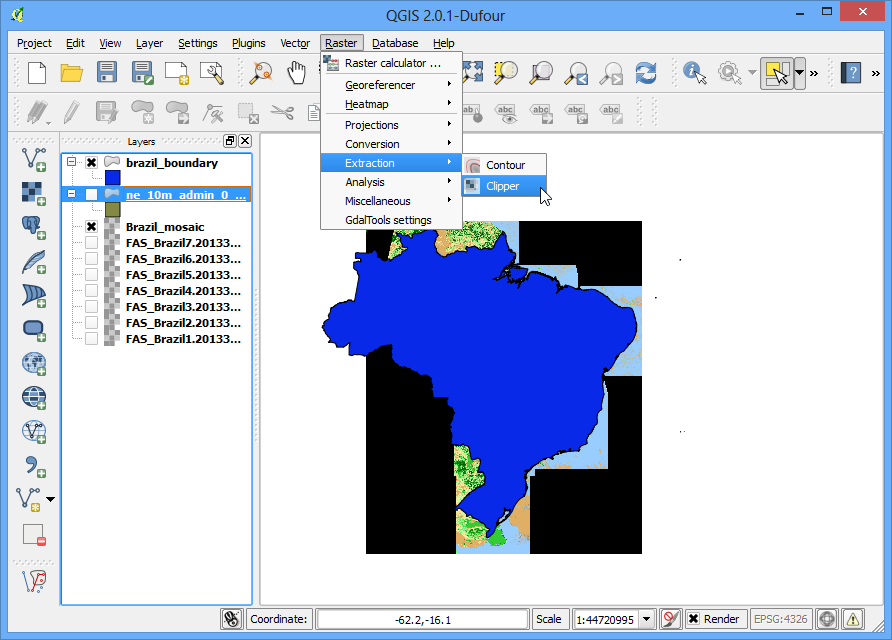

  1. Ahora vaya a Ráster ‣ Extracción ‣ Cortar ráster.

../_images/1653.png

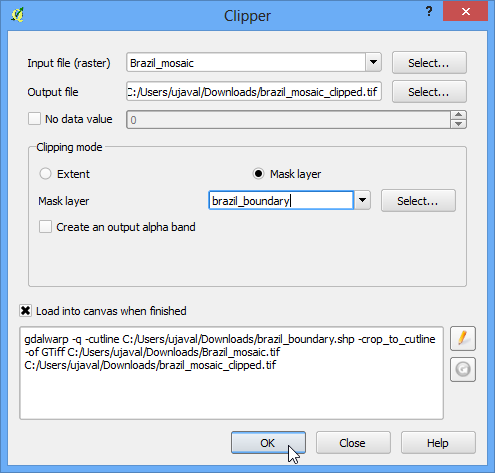

  1. Seleccione para el Archivo de entrada (ráster) Brazil_mosaic. Nombre el Archivo de salida como Brazil_mosaic_clipped. En la sección Modo de recorte, elija Capa máscara. Seleccione el recién creado brazil_boundary como la capa máscara. Marque la casilla junto a Cargar en la pantalla cuando finalice. Clic en Aceptar.

../_images/1750.png

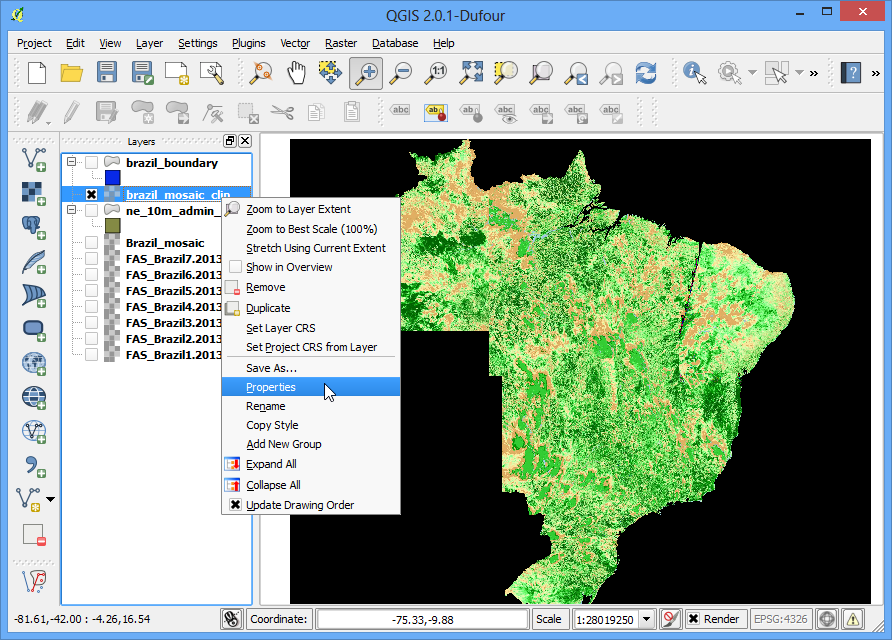

  1. La nueva capa recortada se cargará en QGIS. Notará los píxeles negros que rodean el mosaico actual. Eliminemos eso. Clic-derecho en la capa Brazil_mosaic_clipped y seleccione Propiedades.

../_images/1847.png

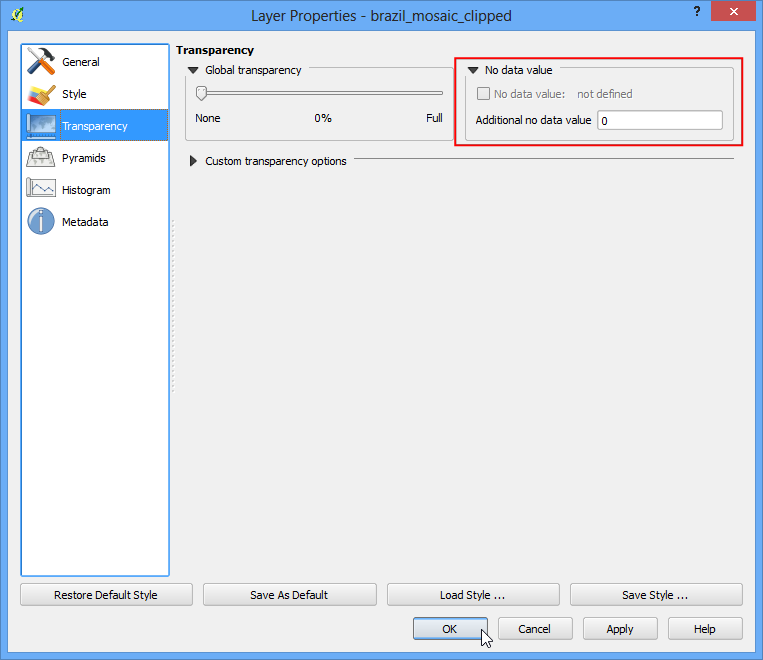

  1. Vaya a la pestaña Transparencia, y agregue 0 como un Valor sin datos adicional.

../_images/1938.png

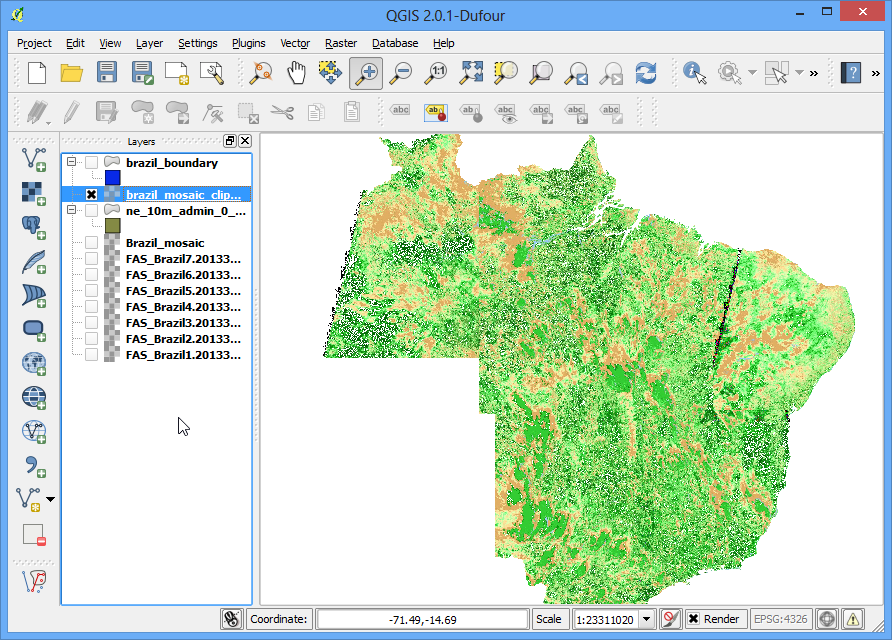

  1. Ahora tiene un agradable mosaico recortado a un límite de país que puede usar en su proyecto como una capa de fondo o en la que puede hacer más análisis.

../_images/2033.png
