製作地圖

在你需要製作一張可供列印或出版的地圖時,QGIS 提供了一組稱為「地圖出版設計」(Print Composer)的強大工具,它可以方便地把所有的圖層打包起來產生完整的地圖。

內容說明

本教學示範如何製作一張包含基本製圖元素的日本地圖,像是網格線、方位標示、比例尺、圖例與標籤、插頁小圖等等。

你還會學到這些

  • 使用「即時 CRS 轉換」把在不同空間投影下儲存的資料統一呈現

取得資料

這邊使用的是 Natural Earth dataset 中的 Natural Earth Quick Start Kit ,這些資料已經整理得相當不錯,而且可以直接載入到 QGIS 當中。

Download the Natural Earth Quickstart Kit.

資料來源 [NATURALEARTH]

操作流程

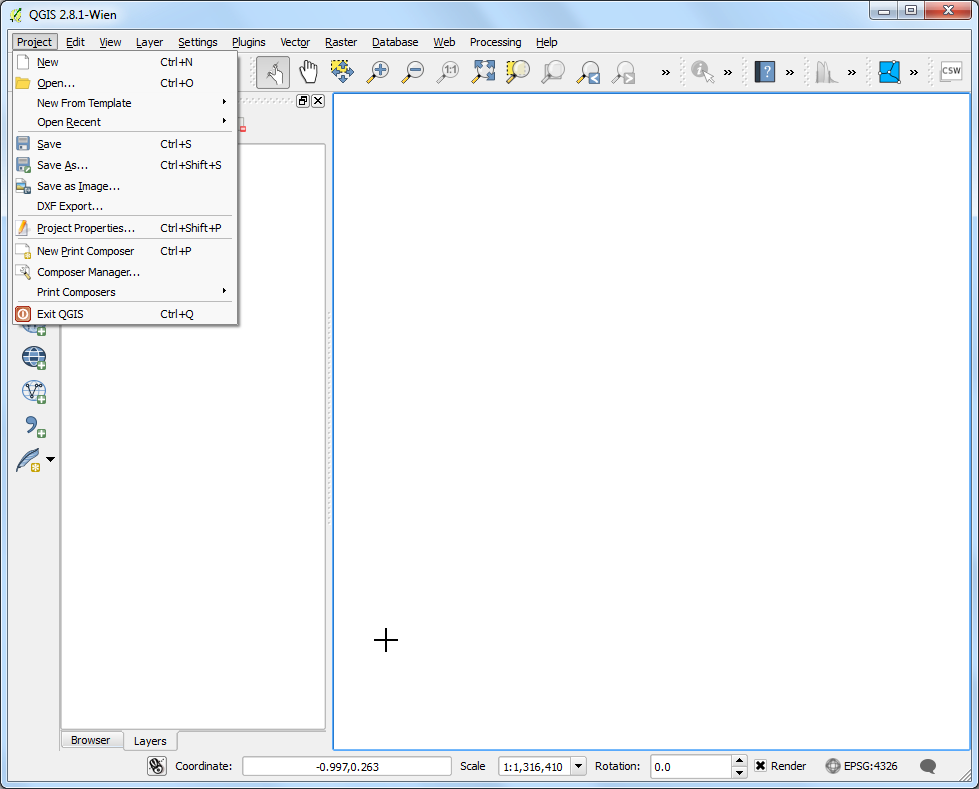

  1. 下載 Natural Earth Quick Start Kit 資料並解壓縮。開啟 QGIS,點選 專案 ‣ 開啟

../_images/190.png

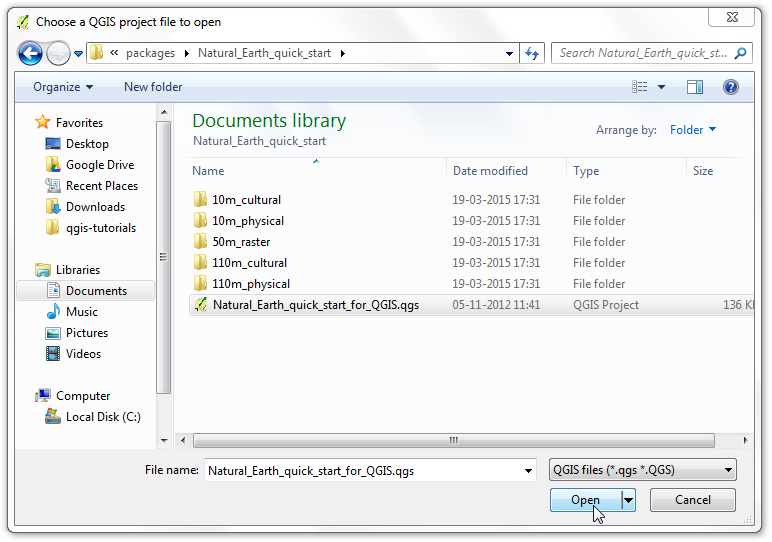

  1. 進入到 Natural Earth Quick Start Kit 解壓過的資料夾後,應該能找到一個叫 Natural_Earth_quick_start_for_QGIS.qgs 的檔案。這就是所謂的「QGIS 專案檔」,通常會一併含有許多圖層的資料。按下 開啟

../_images/236.png

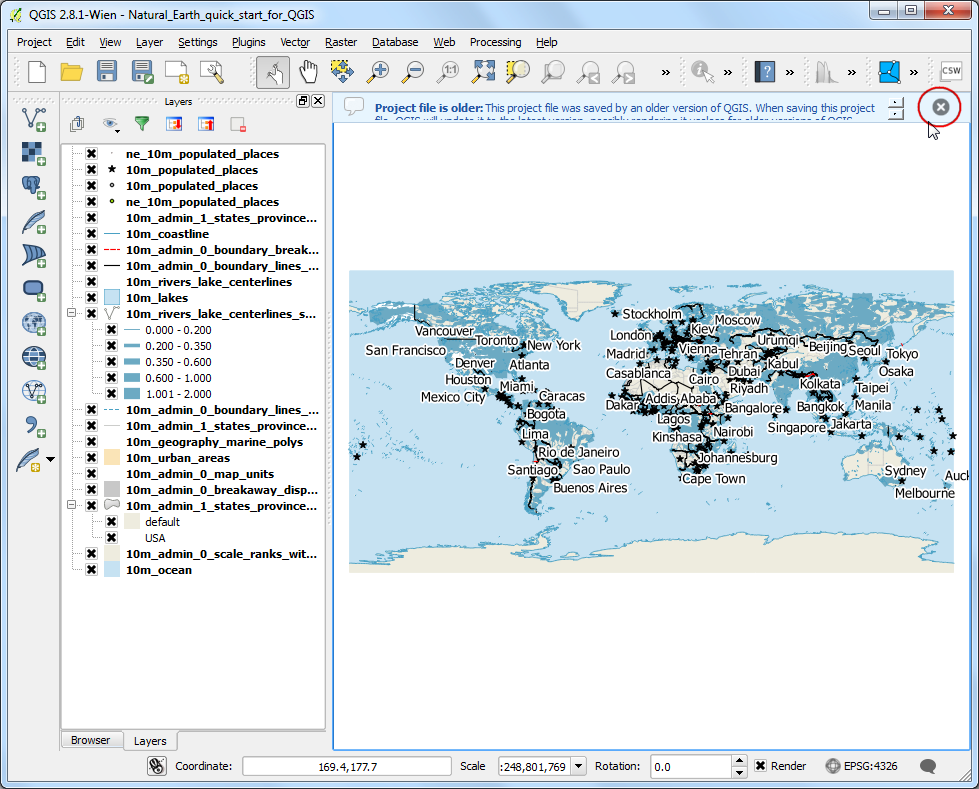

  1. 然後專案內含的圖層就會被載入到 QGIS 的畫布上。如果畫布上方出現了藍色的警告訊息,點右邊的叉叉取消即可。

../_images/324.png

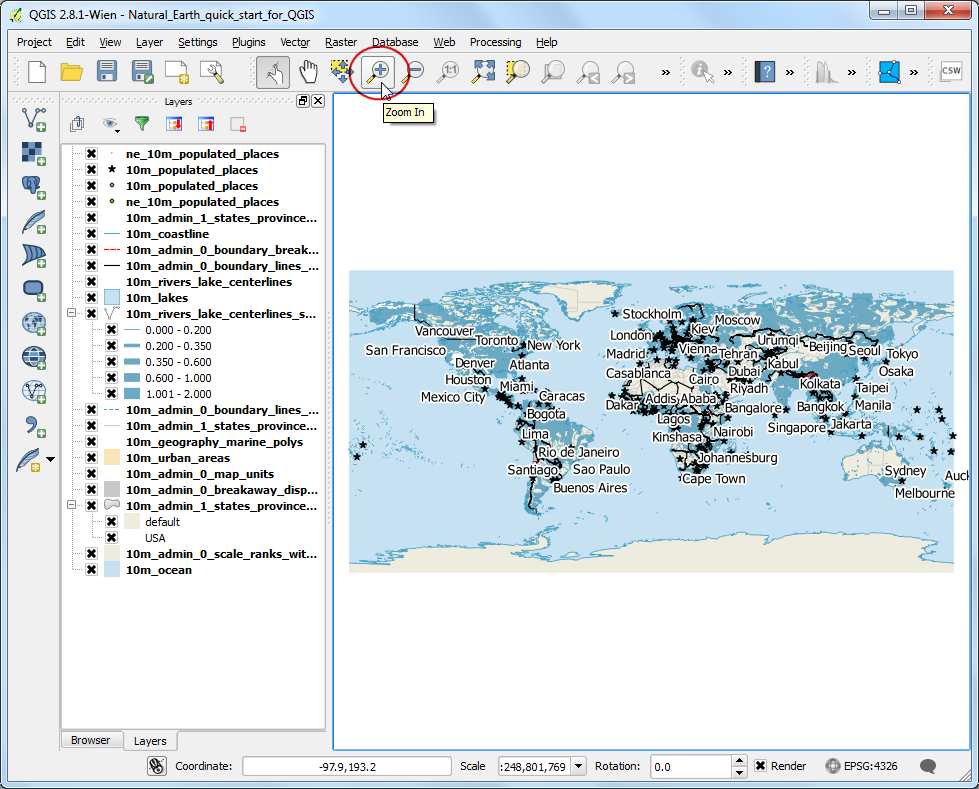

  1. 接下來我們就要製作日本地圖了。點選 放大 鈕後在日本附近畫個長方形出來,地圖會放大到此範圍。

../_images/418.png
  1. 你可以關掉某些我們用不到的圖層,例如 10m_geography_marine_polys10m_admin_0_map_units,只要把他們的勾選取消掉就行了。為了要能夠順利的排版地圖,接下來我們要為地圖選擇一個合適的投影法。目前這份資料所採用的地理座標系統 (GCS) 的單位是「經緯度」,但常見的地圖通常會以「公里」為單位。所以,這個專案的投影法需要另外選擇一個以長度為單位,而且不會讓我們想要出圖的區域變形得太嚴重的投影法。因此,UTM (國際橫麥卡托) 投影就成了還不錯的選擇。UTM 投影法把全球的區域切成許多小塊,所以你可以依照你的地圖選擇最適當的投影區域。在這裡,我們要使用 UTM Zone 54N,請點選在 QGIS 右下角的 目前的CRS 按鈕。

註解

在日本地區,其實還有一個投影法可以使用,稱為 Japan Plane Rectangular CS (日本平面矩形座標系統)。這個投影法可以最小化投影造成的變形。它目前把全日本分成 18 個子區,如果你考慮把地圖範圍縮到更小的話,使用這個 CRS 會更好一點。

../_images/518.png

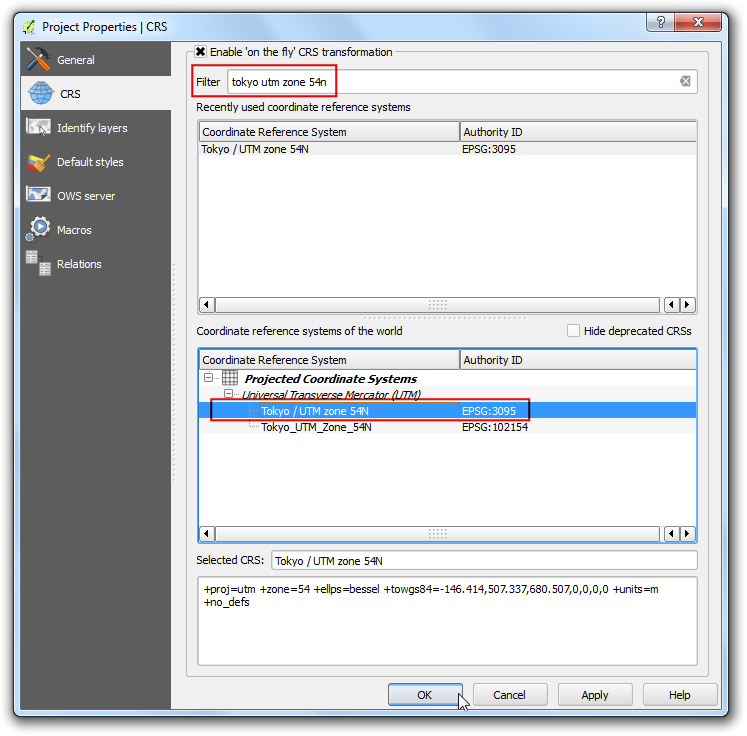

  1. 勾選 開啟即時 CRS 轉換 的框框,並在下面的過濾條件欄位輸入 Tokyo utm zone 54n。在下面視窗看到結果之後,選擇 Tokyo / UTM Zone 54N - EPSG:3095 然後按下確定

../_images/617.png

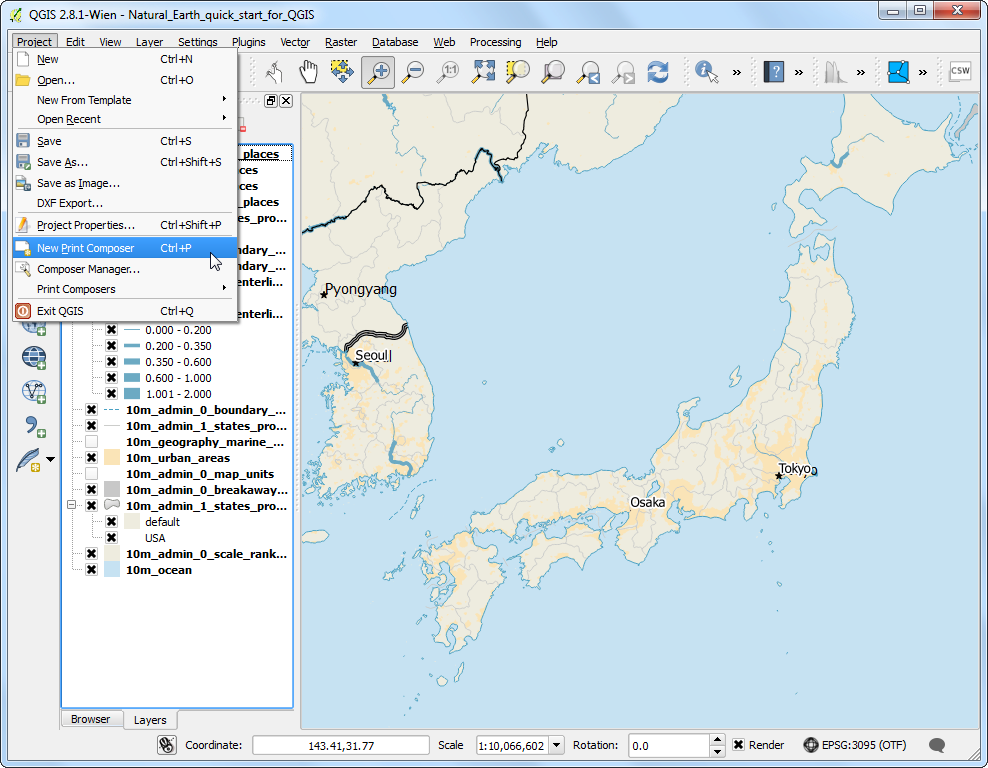

  1. 現在就可以開始拼湊地圖了!點選 專案 ‣ 建立地圖出版設計

../_images/716.png
  1. 會有一個視窗跳出來要求你輸入設計標題,這邊可以先空著,點確定即可。

註解

如果標題是空白的話,程式會自動產生一個像是 標題設計 1 的預設標題。

../_images/816.png

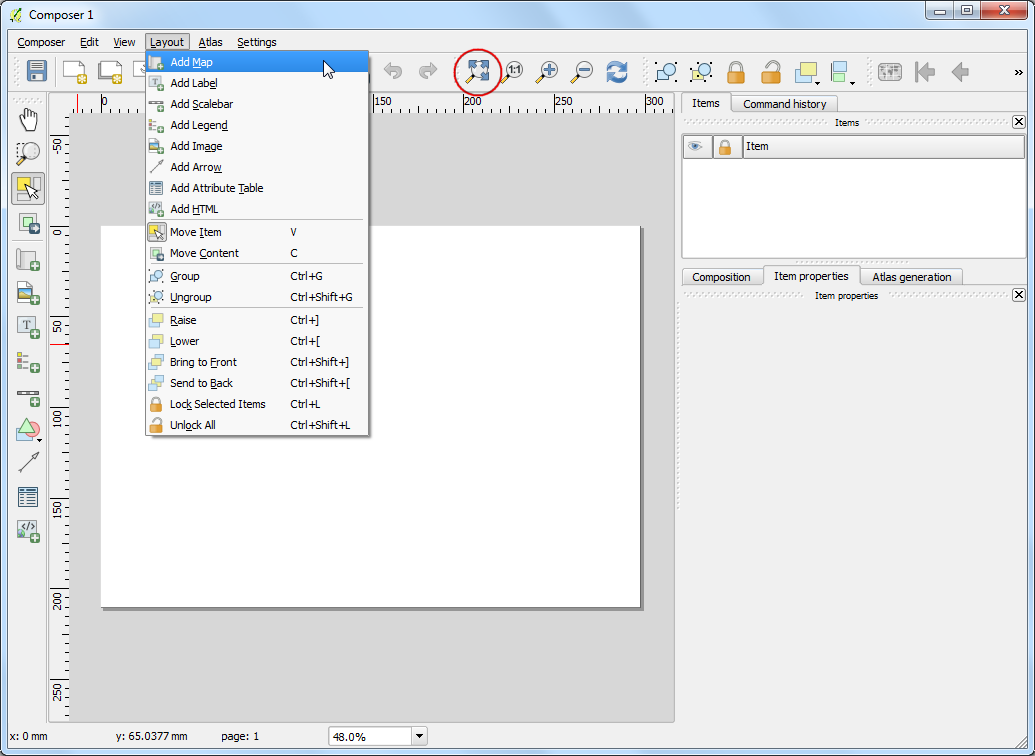

  1. 在地圖出版設計的視窗中,首先先點選 全圖顯示 以確定你看到的是整張地圖的範圍。然後我們要把在 QGIS 畫布中的東西放進來,請選擇 圖層 ‣ 加入地圖

../_images/1015.png

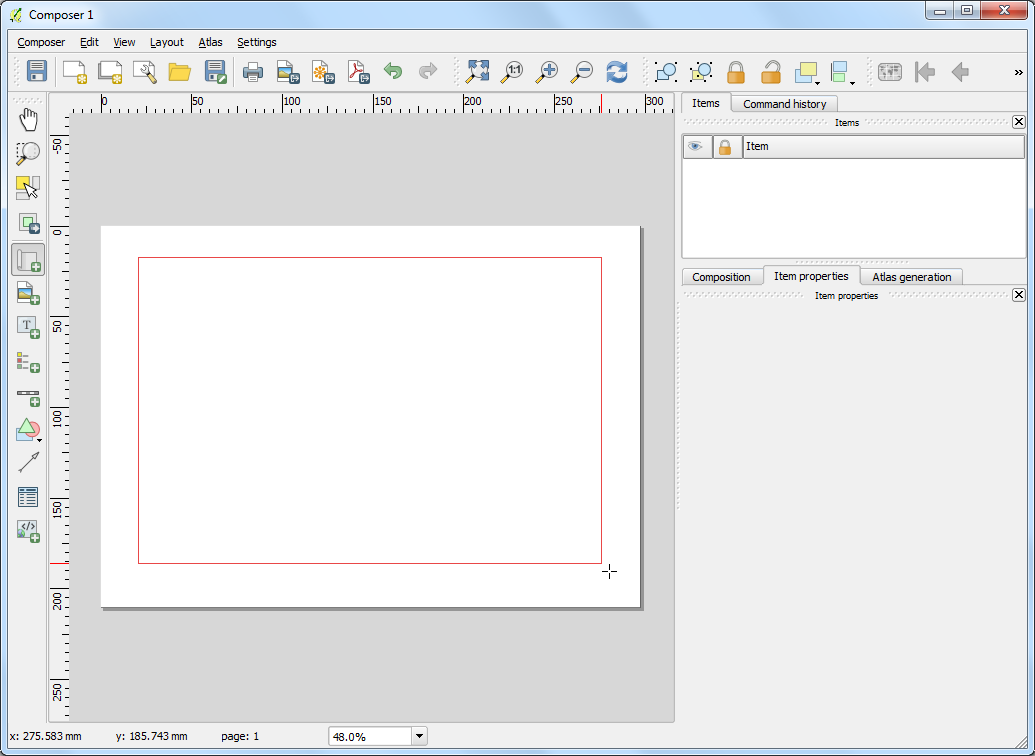

  1. 加入地圖按鈕啟動之後,必須要在地圖版面上拖曳一塊你想插入地圖的區域。

../_images/1118.png

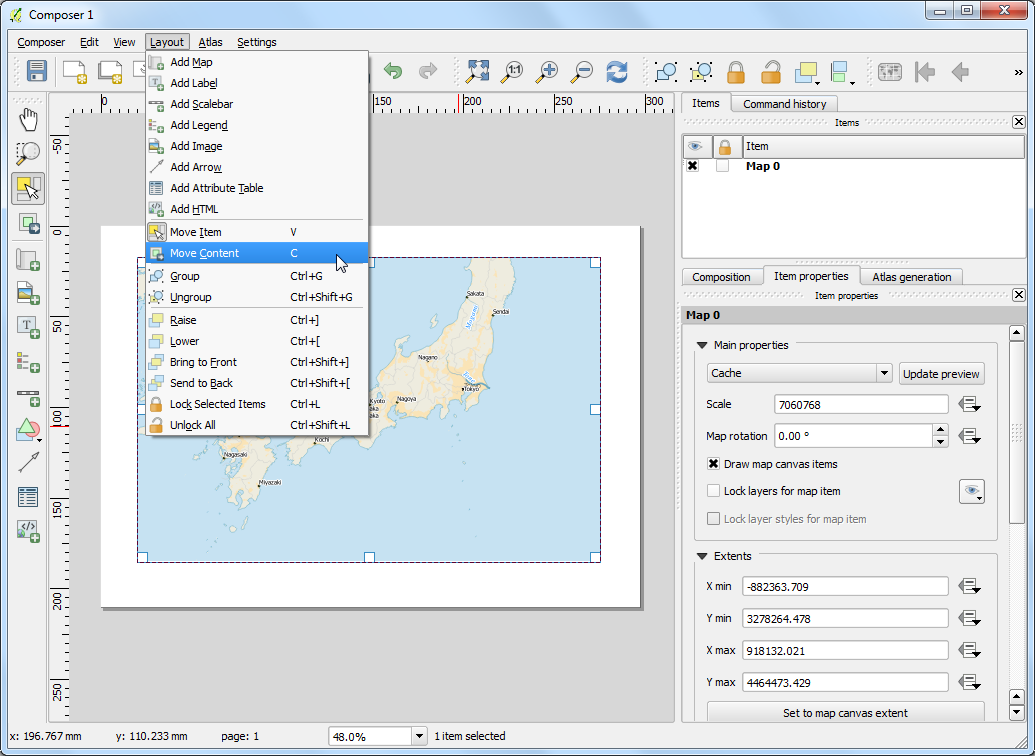

  1. 你會看到這個區域馬上就填上了 QGIS 畫布中的東西。不過它未必會跟我們所要的製圖區域完全重合,這個時候可以選擇 圖層 ‣ 移動內容,然後直接把在這個區域裡的東西拖曳到你所想要的範圍。

../_images/1217.png

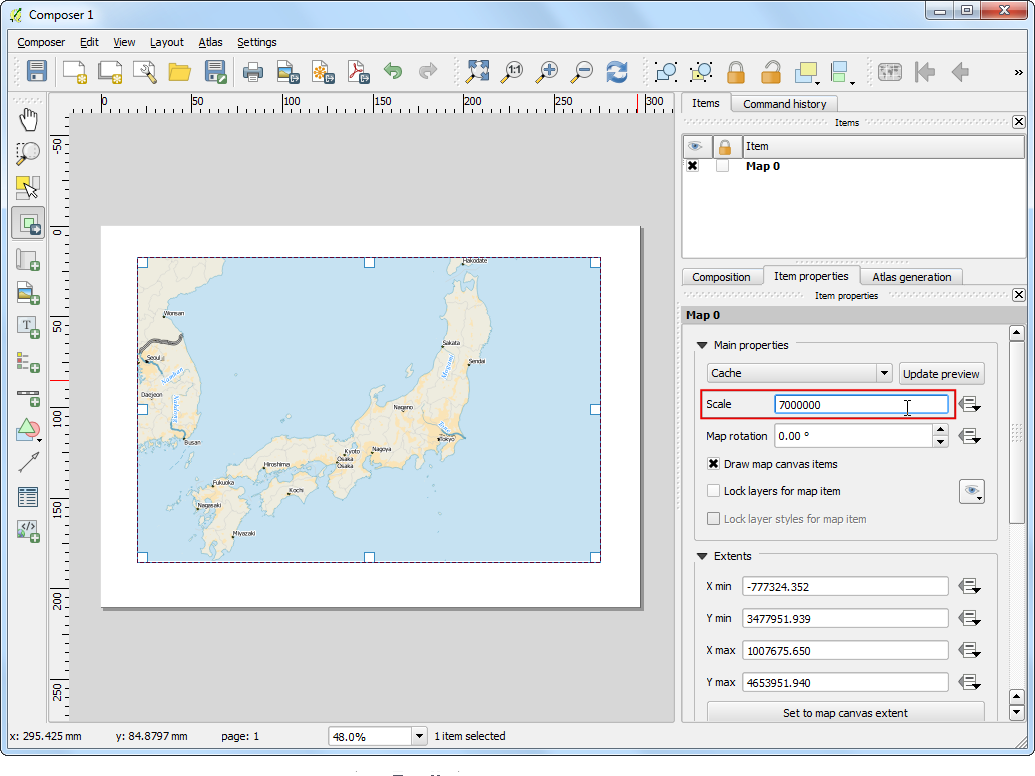

  1. 地圖的比例尺也可以稍做調整,在右側的項目屬性分頁中的比例欄位輸入 7000000 看看。

../_images/1315.png

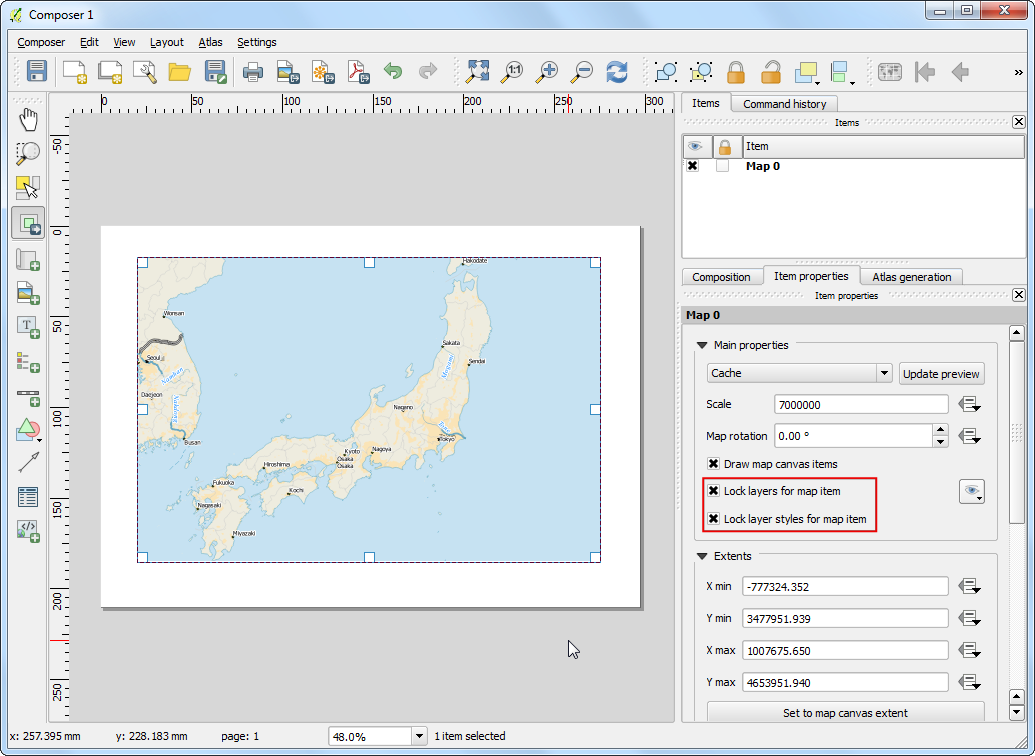

  1. 接下來我們會插入一個東京區域的放大版地圖,不過在進行任何更動之前,要把已經弄好的底圖給鎖起來。請勾選 為地圖項目鎖定圖層 以及 Lock layer styles for map item,這兩個選項是用來確保接下來在 QGIS 畫布上的更動,不會連帶影響到設計視窗中已經弄好的部分。

../_images/1413.png

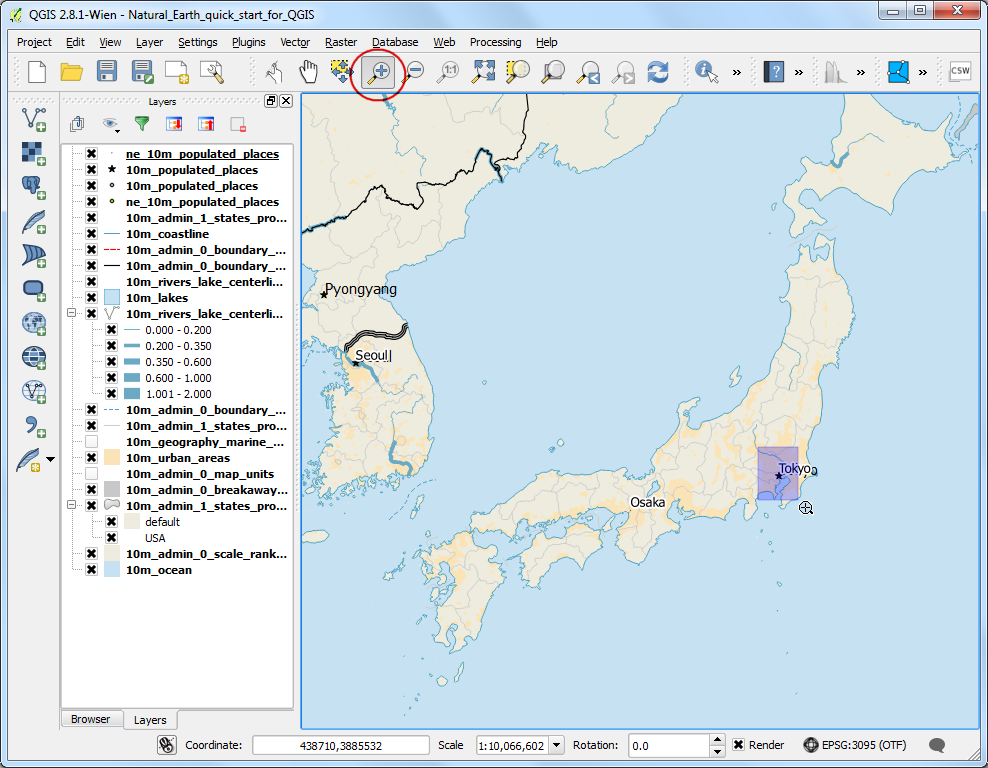

  1. 切換到 QGIS 視窗,使用放大鈕放大到東京市周圍。

../_images/1513.png

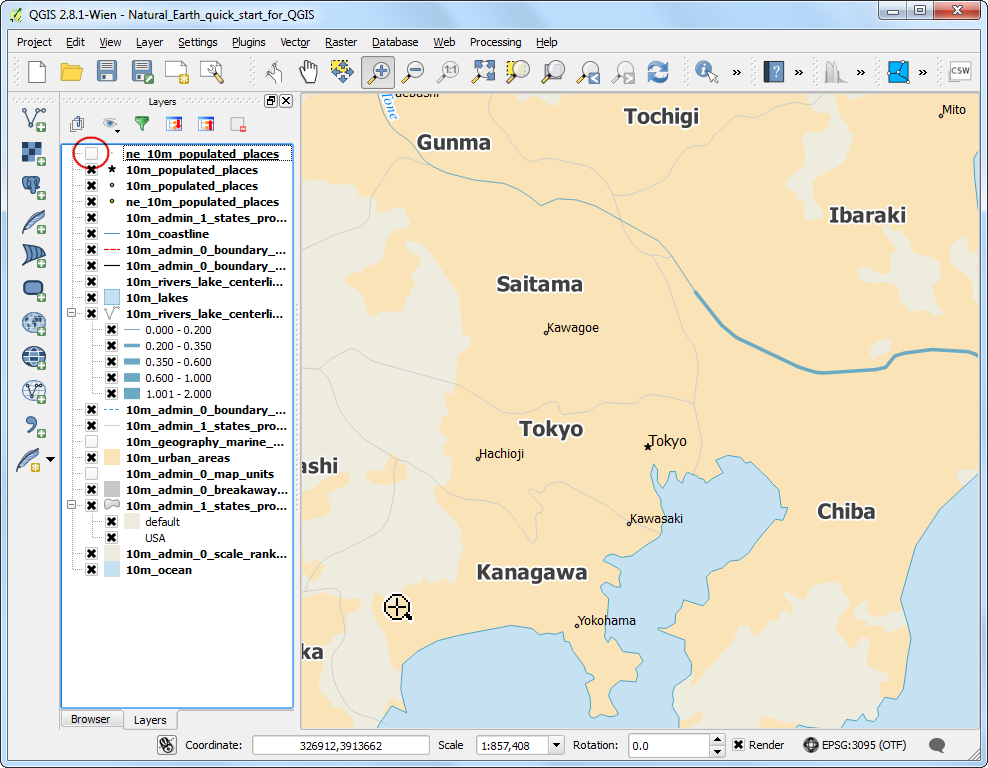

  1. 這個 ne_10m_populated_places 圖層有一些重複的地名標籤,你可以把它關掉。

../_images/1612.png

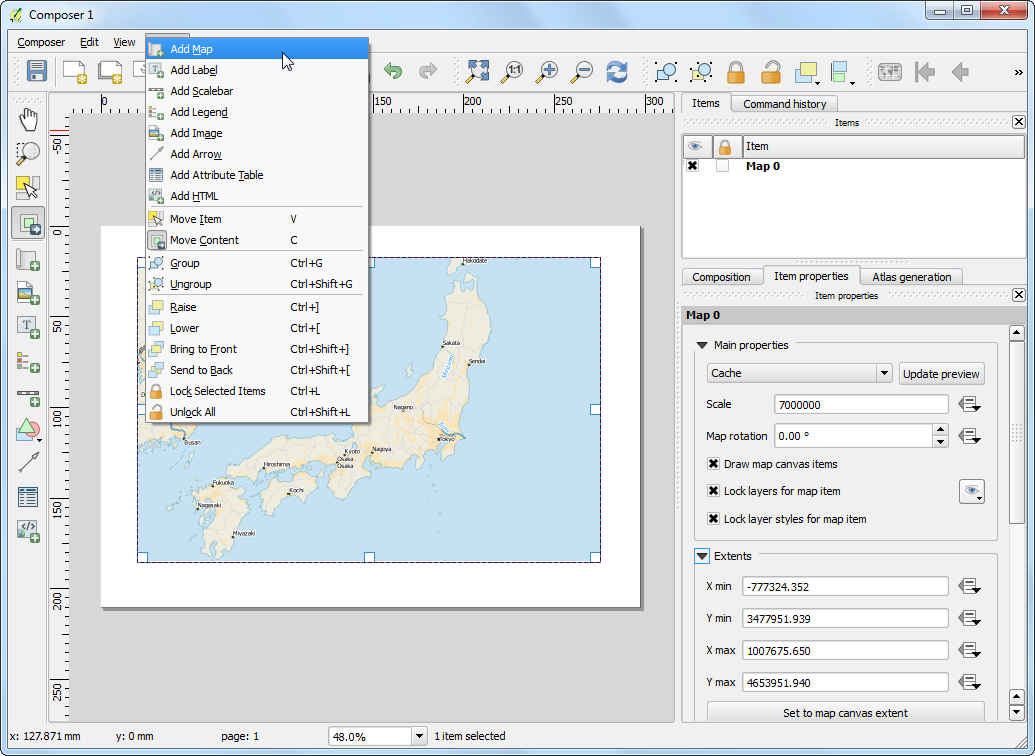

  1. 接下來就可以弄插頁小圖了。切換到 地圖出版設計 視窗,然後選擇 圖層 ‣ 加入地圖

../_images/1711.png

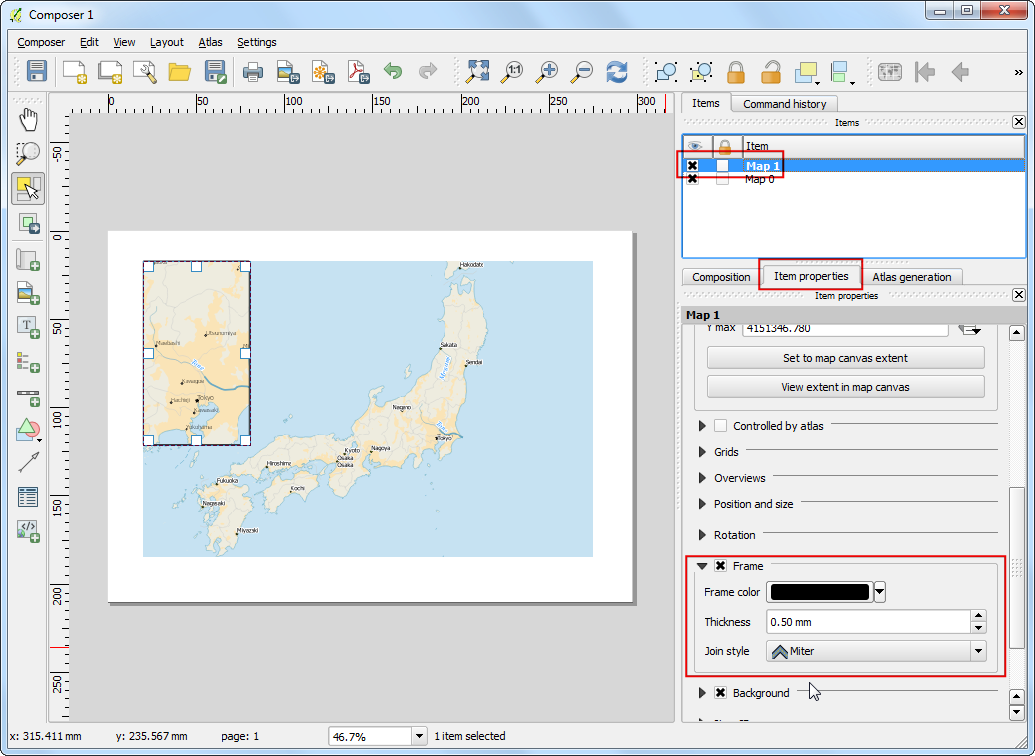

  1. 在你想要插入東京區域地圖的地方拉一個長方形即可。現在我們有 2 個地圖物件在同一個設計稿上了,所以如果你要改動其中任意一個地圖,就要先確認正確的地圖物件有沒有被選取起來。在 項目 分頁中,請選擇我們剛剛加入的 地圖 1 物件,然後在 項目屬性 分頁中,往下捲動到 框線 的欄位,把那個框框勾起來,這樣我們就能自由調整小插圖的外框,使之與主要地圖區隔開以方便辨識。

../_images/1811.png

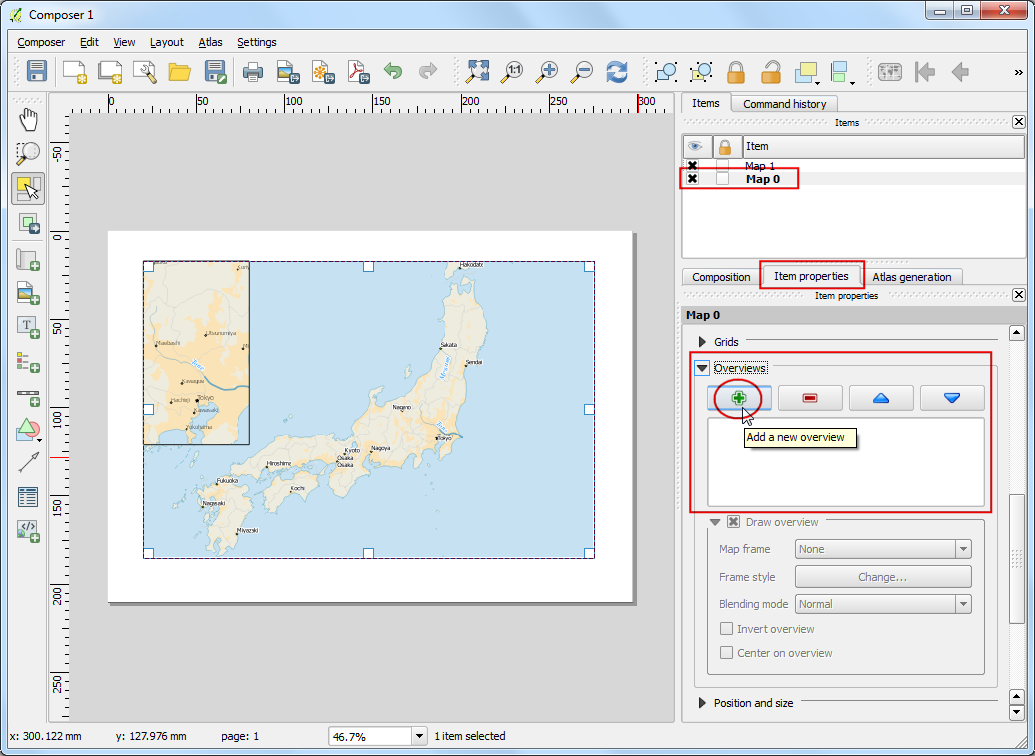

  1. 這裡有個很方便的功能,可以幫你標示小插圖是位在主地圖的哪裡。首先在 項目 分頁中選擇 地圖 0,然後在 項目屬性 分頁中,往下捲動到 全覽圖 的欄位,點選 新增全覽圖 的按鈕。

../_images/199.png

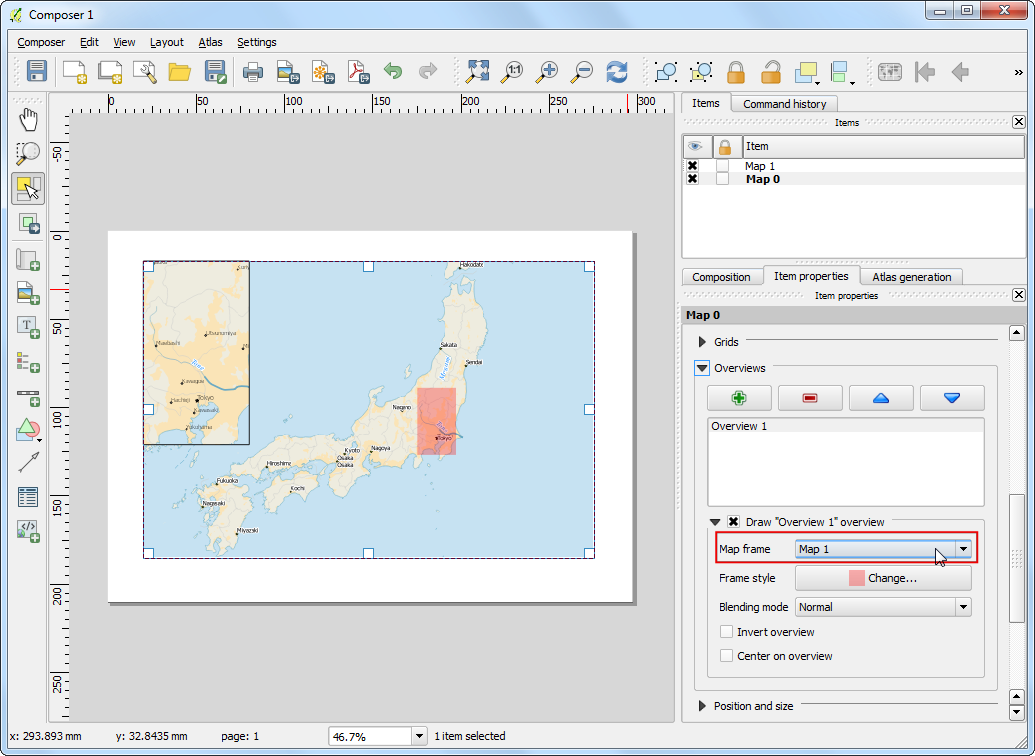

  1. 圖框 選單中選擇 地圖 1,就可以把 地圖 1 的小圖範圍標示在 地圖 0 中。

../_images/206.png

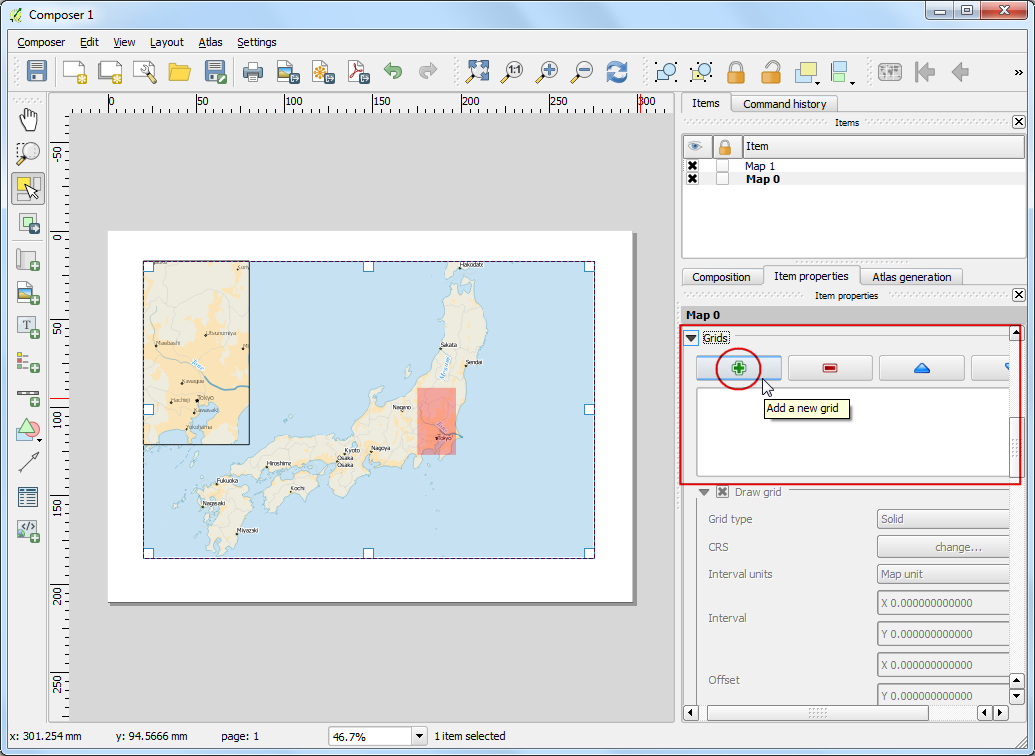

  1. 現在插頁小圖也完成了,下一步就來加個格線和斑馬框(Zebra Border)到主地圖上。在 項目 分頁中選擇 地圖 0,然後在 項目屬性 分頁中,往下捲動到 格線 的欄位,點選 加入格線 的按鈕。

../_images/2112.png

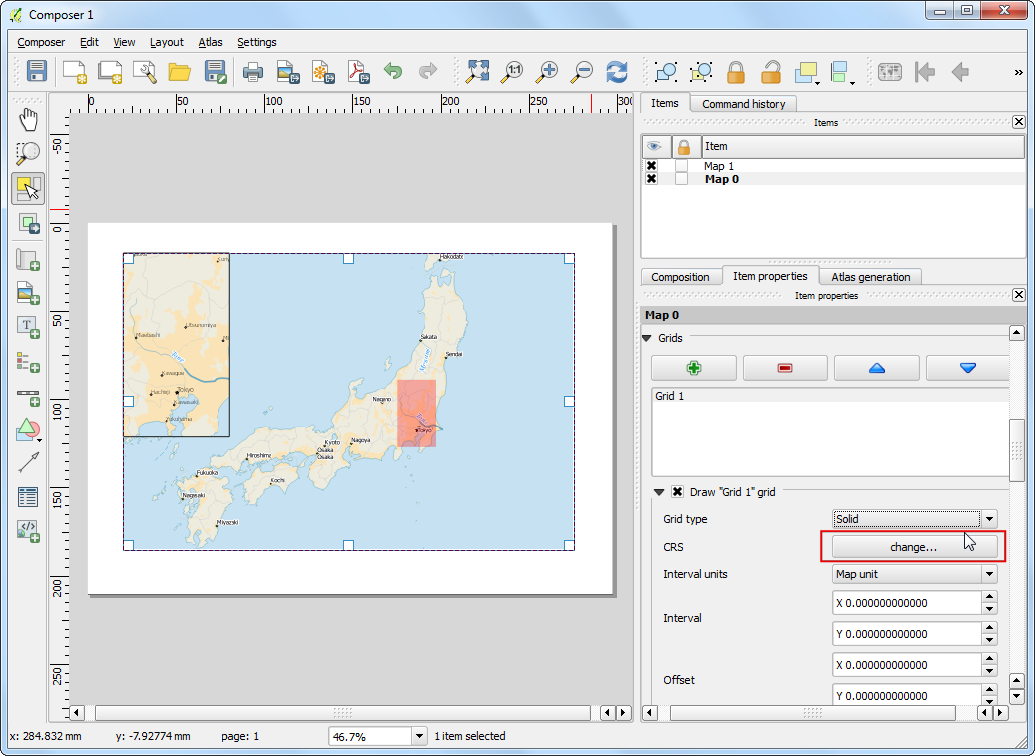

  1. 在預設的情形中,格線會使用與選擇的地圖相同的投影法標示,不過使用「經緯度」標示的格線卻更常見,而且使用者也易於閱讀。所以這裡我們來為格線選擇一個不同的 CRS 試試看。請點選格線欄位中,CRS 右側的 變更... 按鈕。

../_images/2211.png

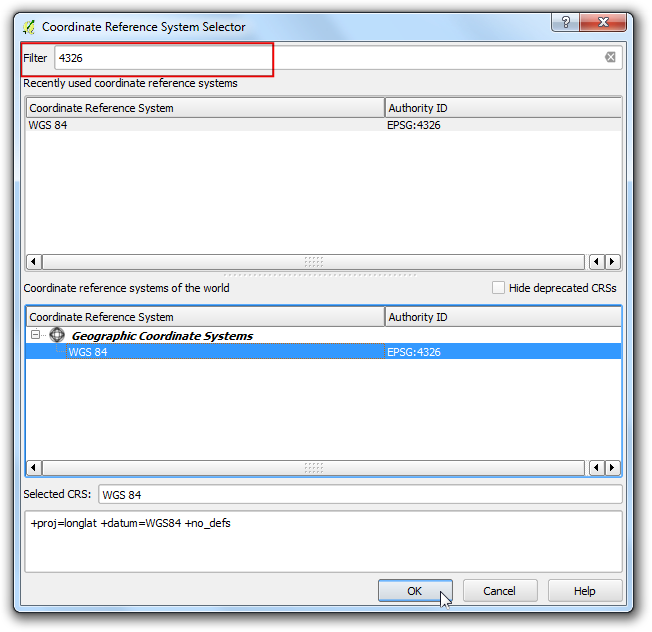

  1. 選擇座標參考系統 的視窗會跳出,在 過濾條件 內輸入 4326,然後選擇 WGS84 EPSG:4326 當作格線的 CRS,按下確定

../_images/237.png
  1. 區間 欄位中,把 XY 都設成 5 度,然後再適當的調整偏移,就可以設定格線要在哪出現。

../_images/245.png

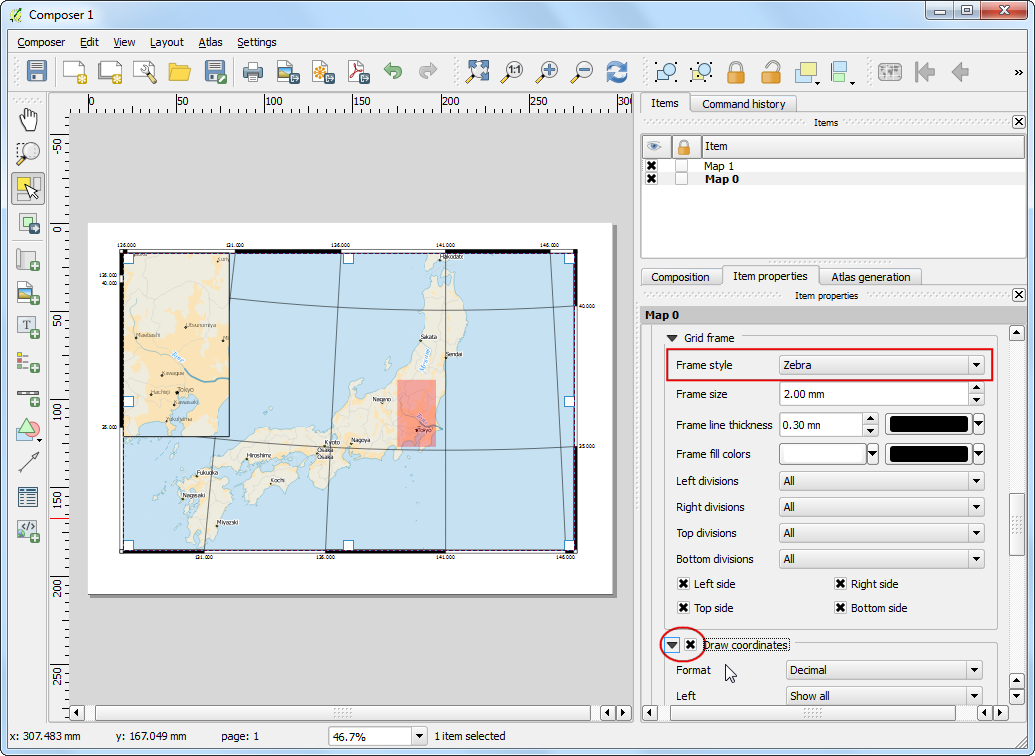

  1. 往下移到 格線框 的欄位,就可以選擇你喜歡的邊框樣式。再更下面,還可以順便勾選 繪製座標

../_images/254.png

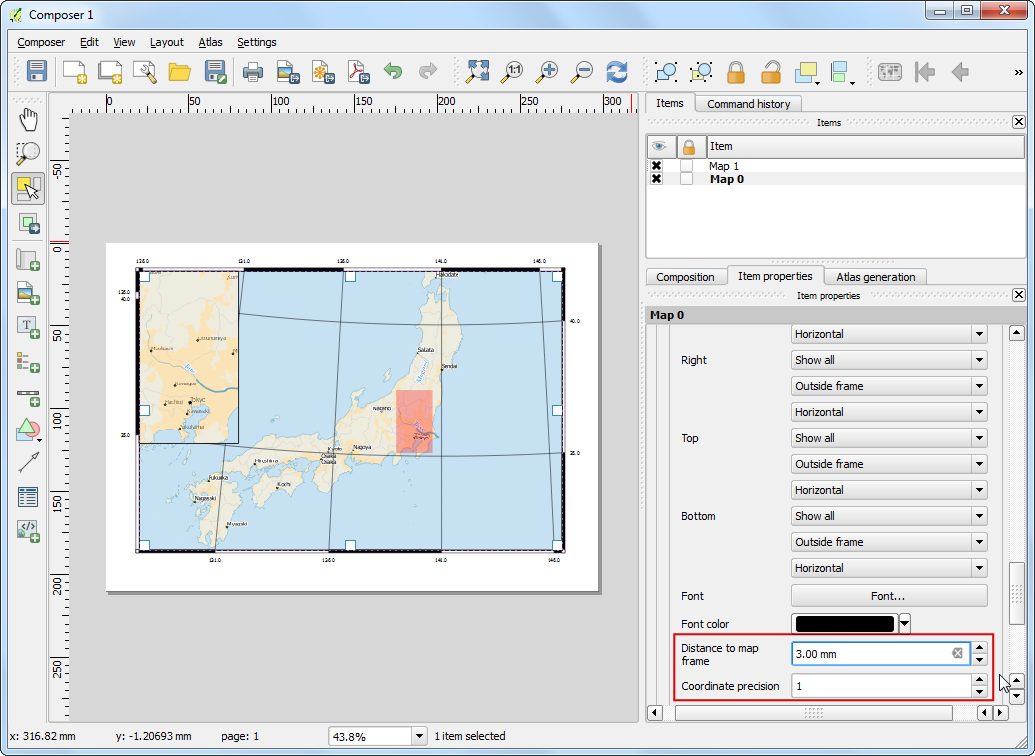

  1. 調整 與地圖圖框之距離,可以使這些座標文字易於閱讀;而調整 座標精確度1,則可以讓這些座標只顯示到小數點以下第 1 位。

../_images/264.png

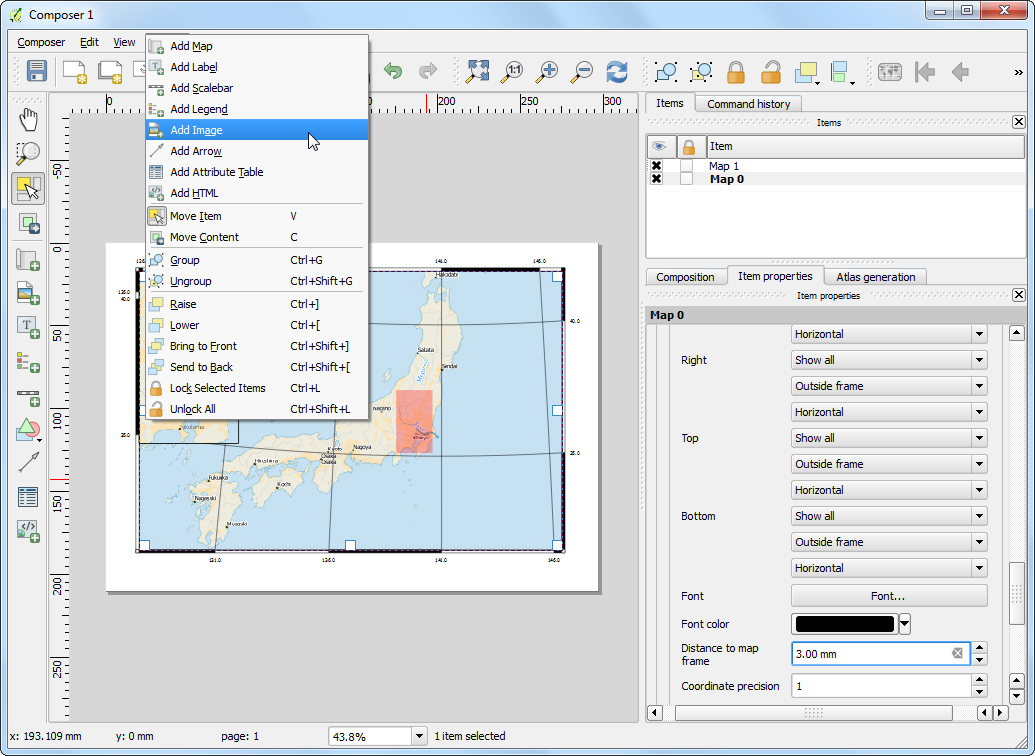

  1. 再來就是加個指北箭頭。QGIS 的出圖設計功能本身有內建一些不錯的現成圖片,其中當然也包括許多種類的指北箭頭,只要選擇 圖層 ‣ 加入圖片

../_images/274.png

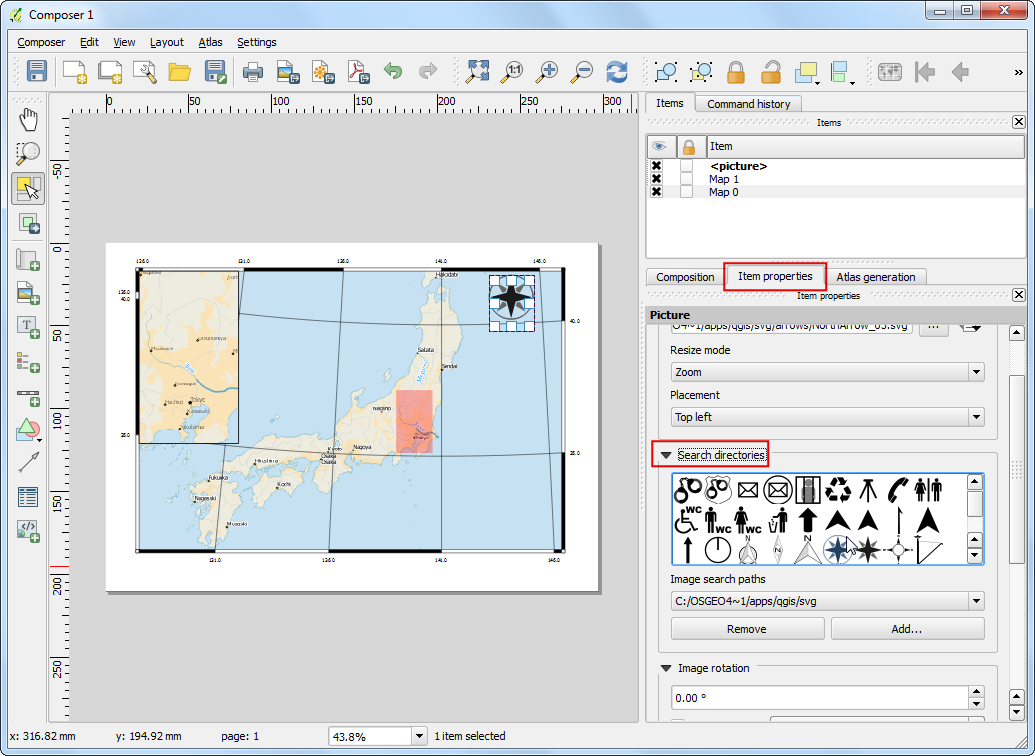

  1. 用滑鼠左鍵在地圖右上角拖曳出一個方形,然後在右側的 項目屬性 中把 搜尋資料夾 點開,就可以選擇你喜歡的圖案了。

../_images/282.png

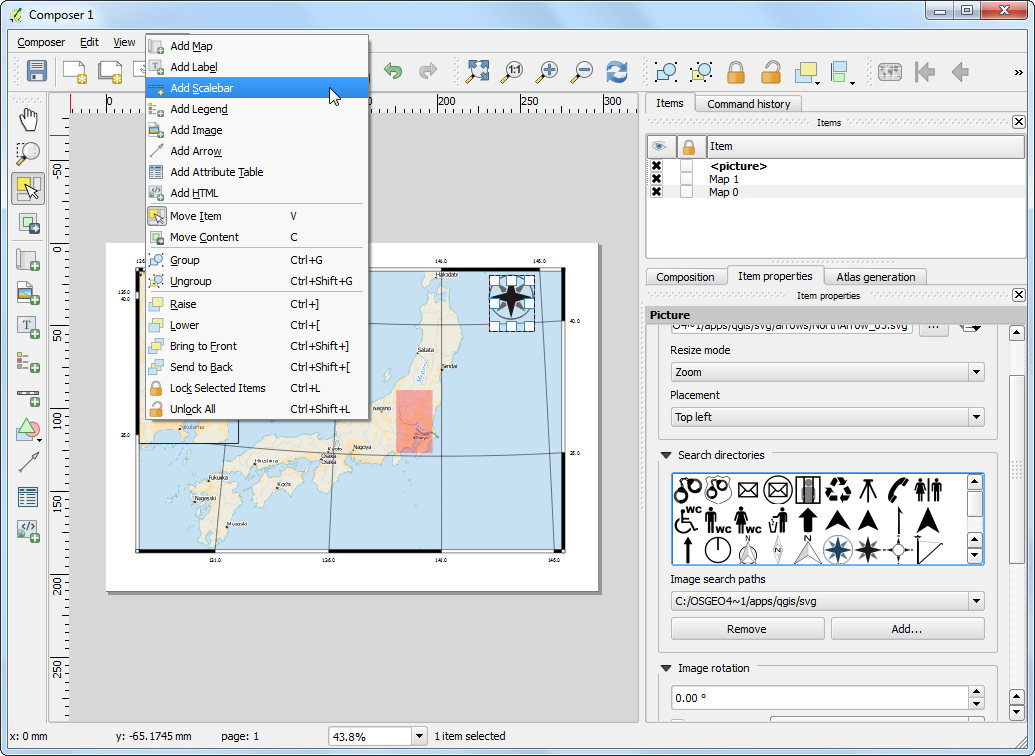

  1. 再加個比例尺好了。選擇 圖層 ‣ 加入比例尺

../_images/293.png

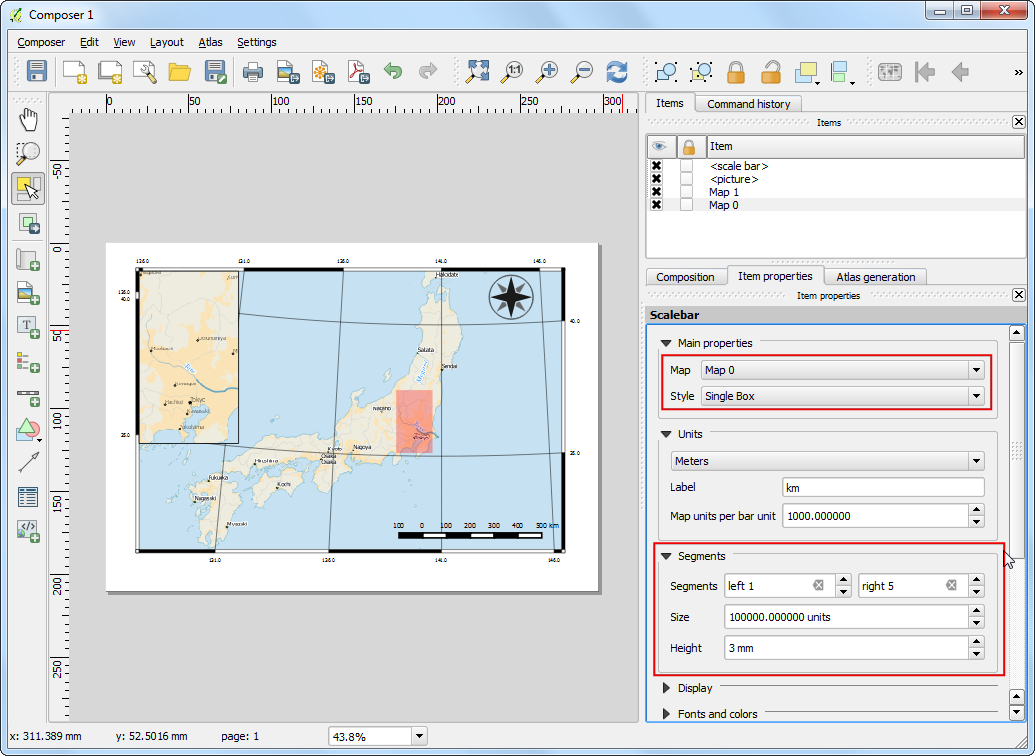

  1. 在你想要比例尺出現的地方按一下,記得在 項目屬性 中確認這個比例尺顯示的是主地圖的比例尺,而不是插頁小圖的比例尺。各種你想要的設定都可以在這邊調整,例如在 線段 的欄位中,可以調整黑白線段的數量以及尺寸。

../_images/303.png

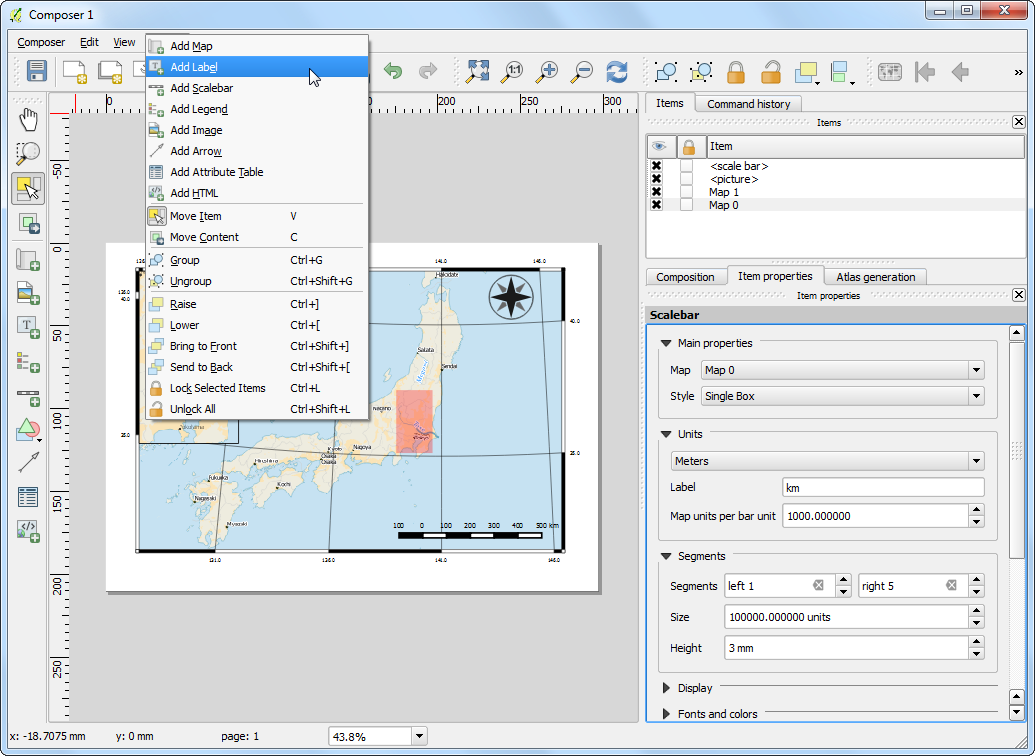

  1. 總算到了上標題的時間!選擇 圖層 ‣ 加入標記

../_images/3111.png

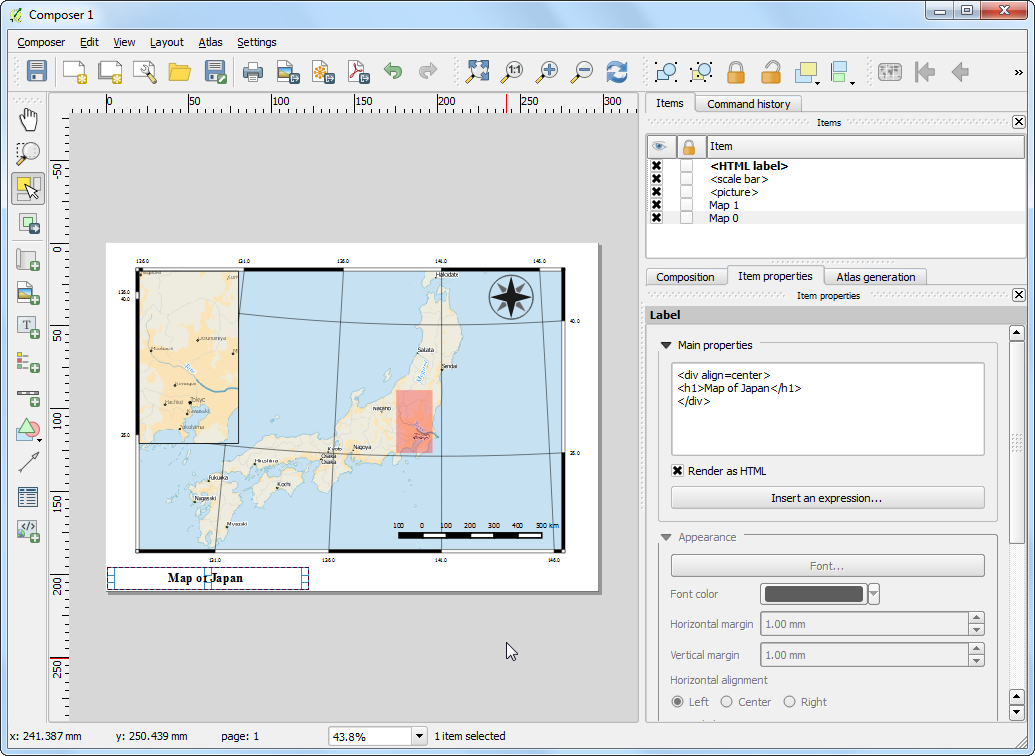

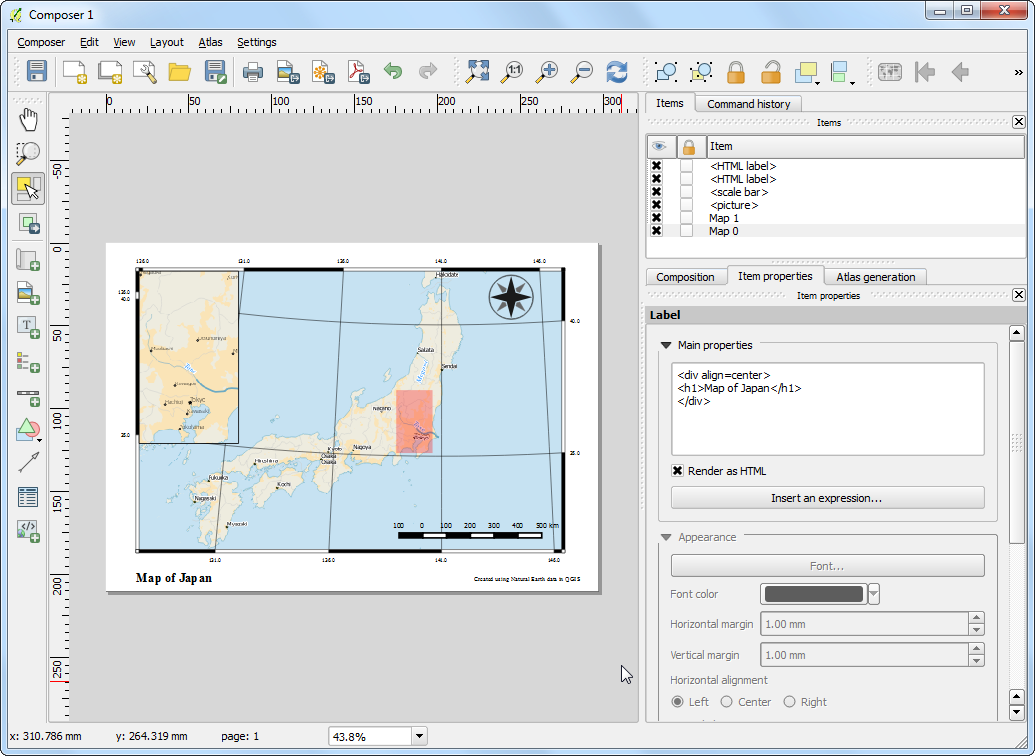

  1. 在地圖上拖曳標籤的範圍,接著展開 項目屬性 中的 標記 欄位,然後輸入如下文字試試。沒錯,這是 HTML 語法,只要勾選 繪製成 HTML 的選項後,它就會使用 HTML 標籤解讀這些文字。

<div align=center>
<h1>Map of Japan</h1>
</div>
../_images/325.png
  1. 我們簡單的再加上資料來源以及製圖使用軟體的標籤。

../_images/332.png

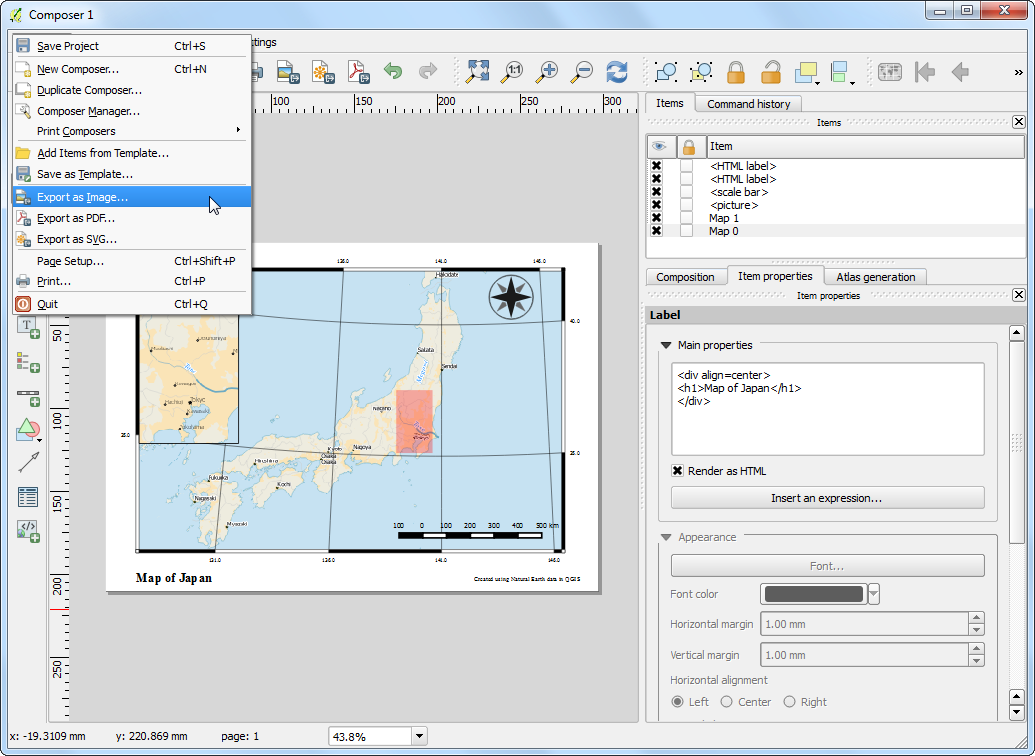

  1. 當你把地圖調整到最佳狀態後,就可以輸出成圖片檔、PDF 或是 SVG 檔了。這裡我們試試看轉存成圖片檔:選擇 地圖設計 ‣ 匯出為影像

../_images/342.png

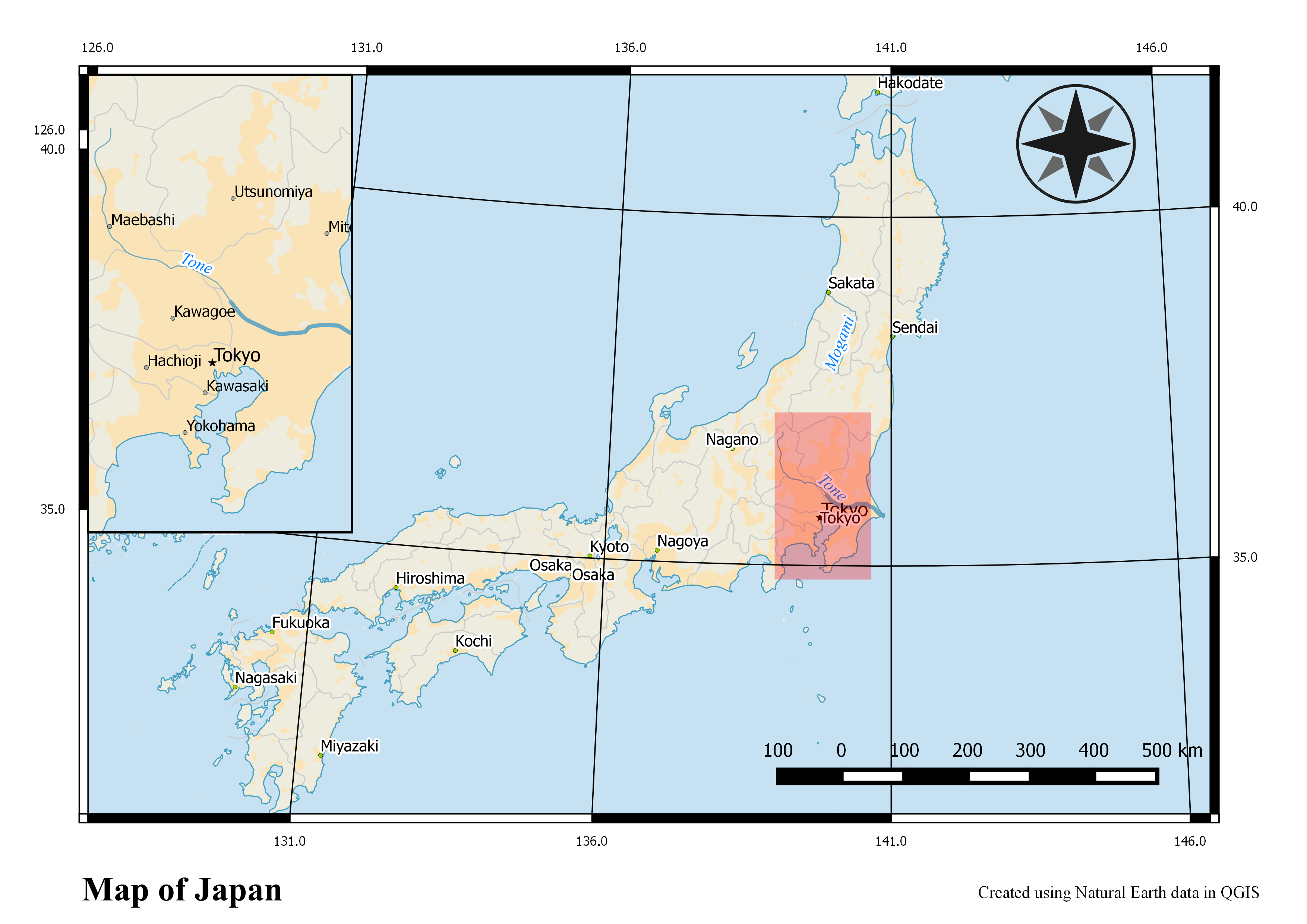

  1. 存成任一種你喜歡的格式即可。這裡放的是存成 PNG 的圖片。

../_images/352.png
