搜尋和下載開放街圖資料

取得高品質的資料是 GIS 作業時很重要的一環。開放街圖 (OpenStreetMap, OSM) 就是一個不錯、免費,而且給每個人自由使用的資料。OSM 的資料含有像是街道、建築範圍等等的地區性資訊,而且在 QGIS 內已經內建了功能讓你直接使用 OSM 的資料庫。本教學將示範如何在 QGIS 內尋找、下載並使用開放街圖的資料。

內容說明

在 OSM 資料庫中尋找然後選擇一部份倫敦的地圖,把所有酒吧的位置標出來然後存成 Shapefile。

操作流程

  1. 首先我們要安裝 OSM Place SearchOpenLayers plugin 這 2 個附加元件才能順利完成本操作。關於如何安裝附加元件,請看 使用附加元件。(譯註:前者有可能被歸類在實驗性的附加元件的類別下。)

../_images/139.png

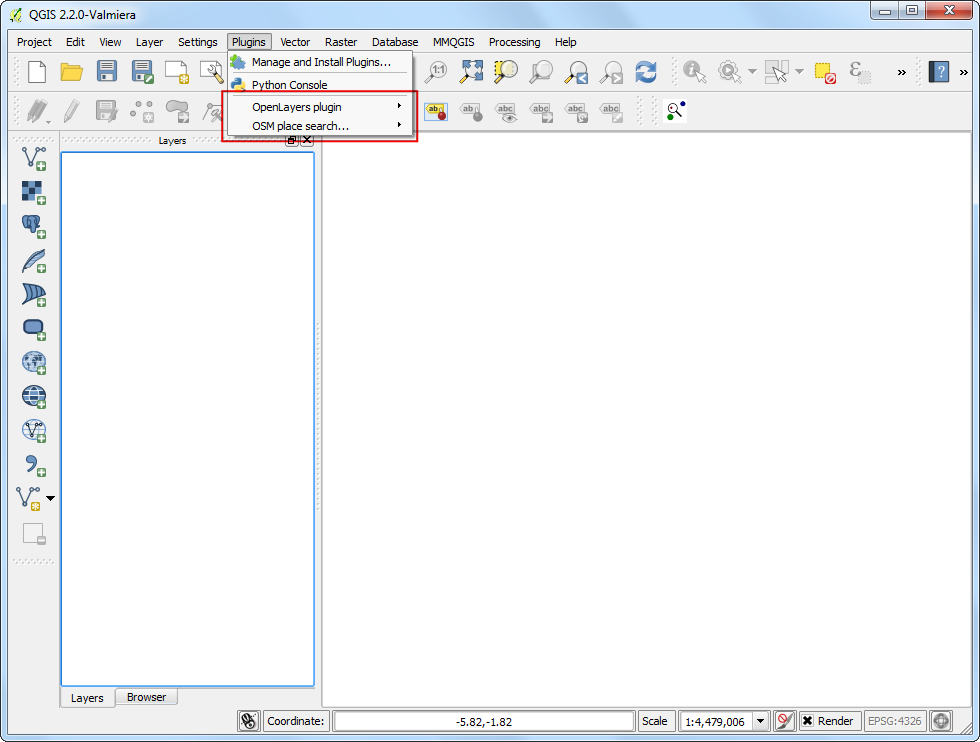

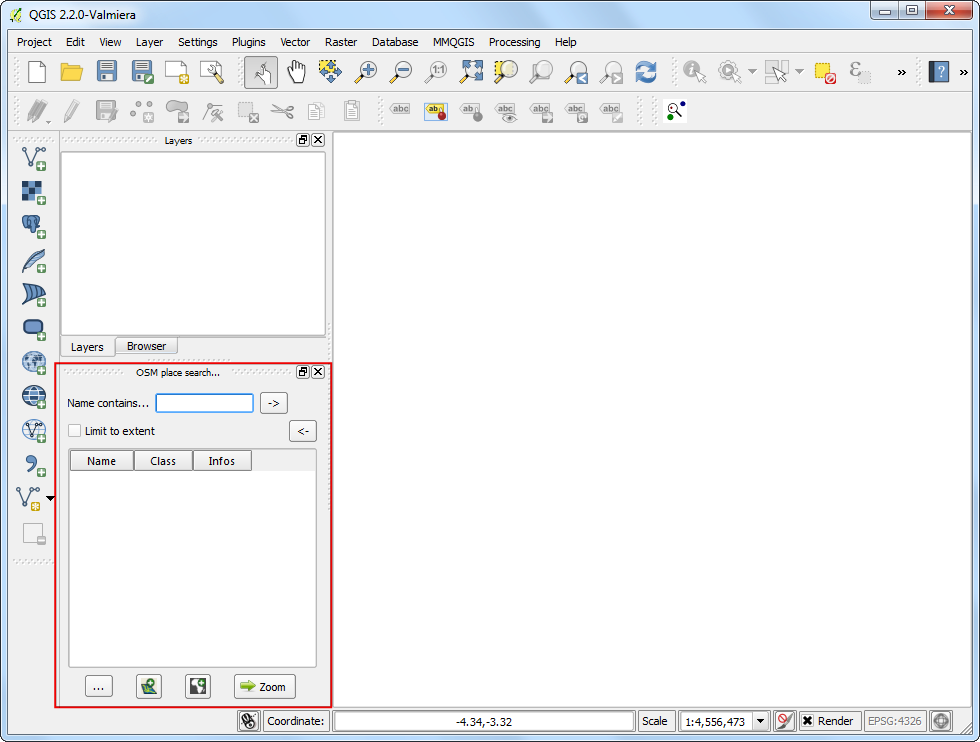

  1. OSM Place Search 會在 QGIS 中安裝一個叫做 OSM place search... 的面板。

../_images/225.png

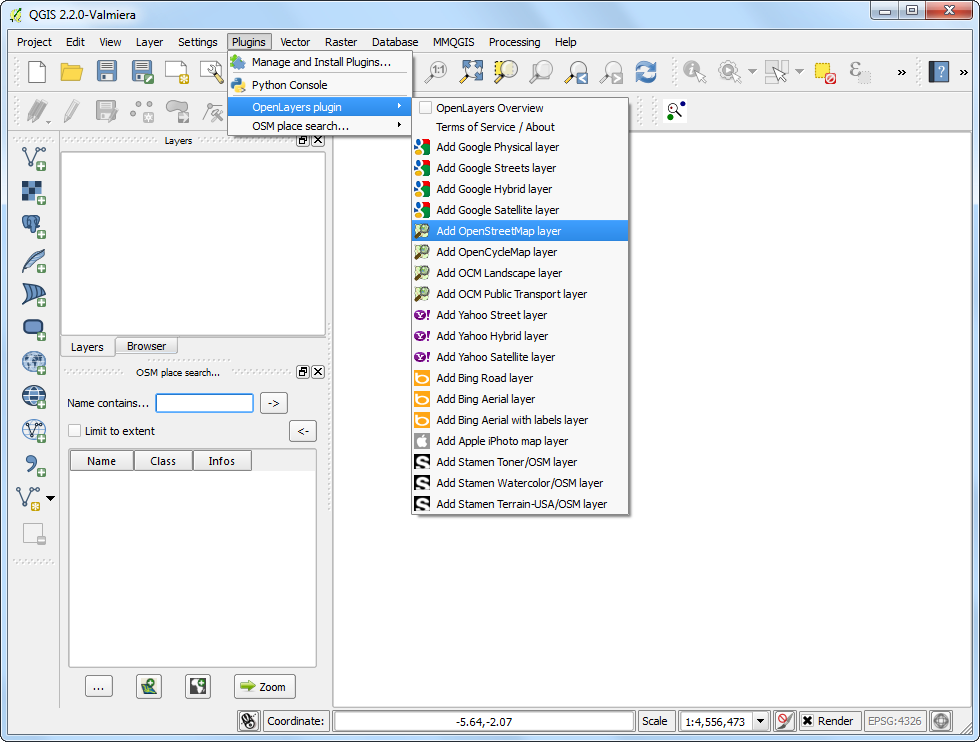

  1. OpenLayers plugin 會在 附加元件 或是 網路 的選單中新增一個選項。這個外掛讓你可以在 QGIS 中直接瀏覽網路上提供地圖的不同來源。現在我們就來試試看下載開放街圖的底圖,選擇 附加元件(或網路) ‣ OpenLayers plugin ‣ Add OpenStreetMap layer (譯註:實際的位置和名稱,可能會隨著你的 QGIS 版本的不同而有些微變化)。

../_images/316.png

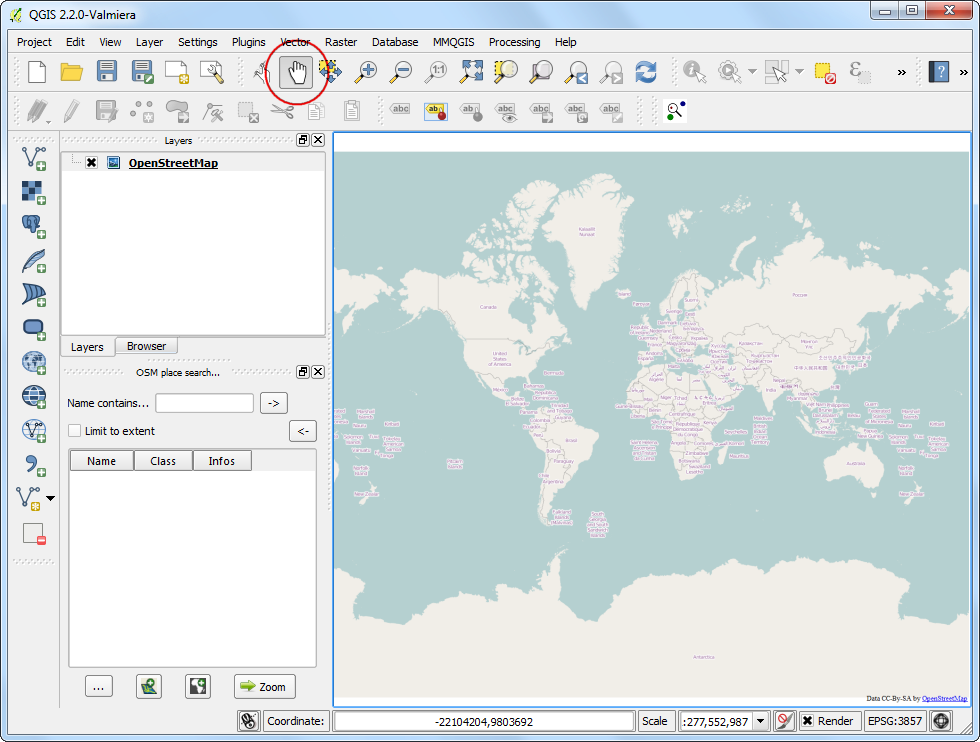

  1. 接著 QGIS 中就可以看到世界地圖了。

註解

如果你沒看到任何資料的話,有可能是你沒有連上網,因為這些資料都是直接從網路上下載的。你可以使用 平移地圖 鈕把底圖稍微移動一下,讓 QGIS 立刻從線上更新圖資。

../_images/411.png

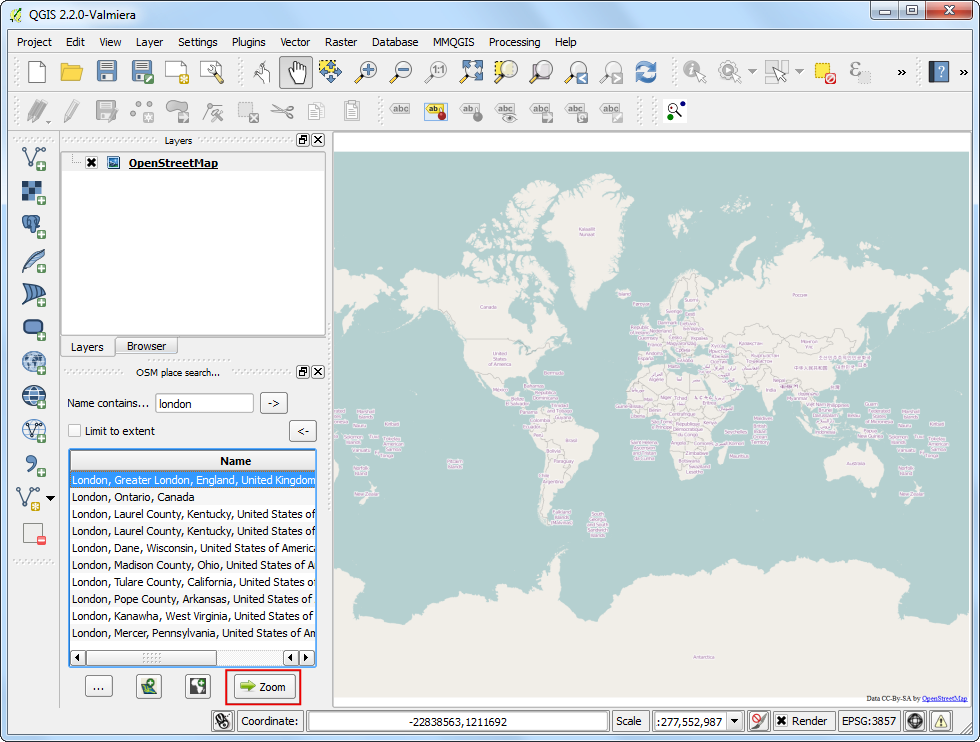

  1. 來找看看倫敦吧。在 OSM Place Search 面板中的 Name contains... 欄位輸入 london,然後就會出現一堆結果,滑鼠移過去時會顯示這些地方在世界地圖上的位置。選擇第一個結果,它就是那個在英國的倫敦市,然後按下 Zoom 的按鈕。

../_images/511.png

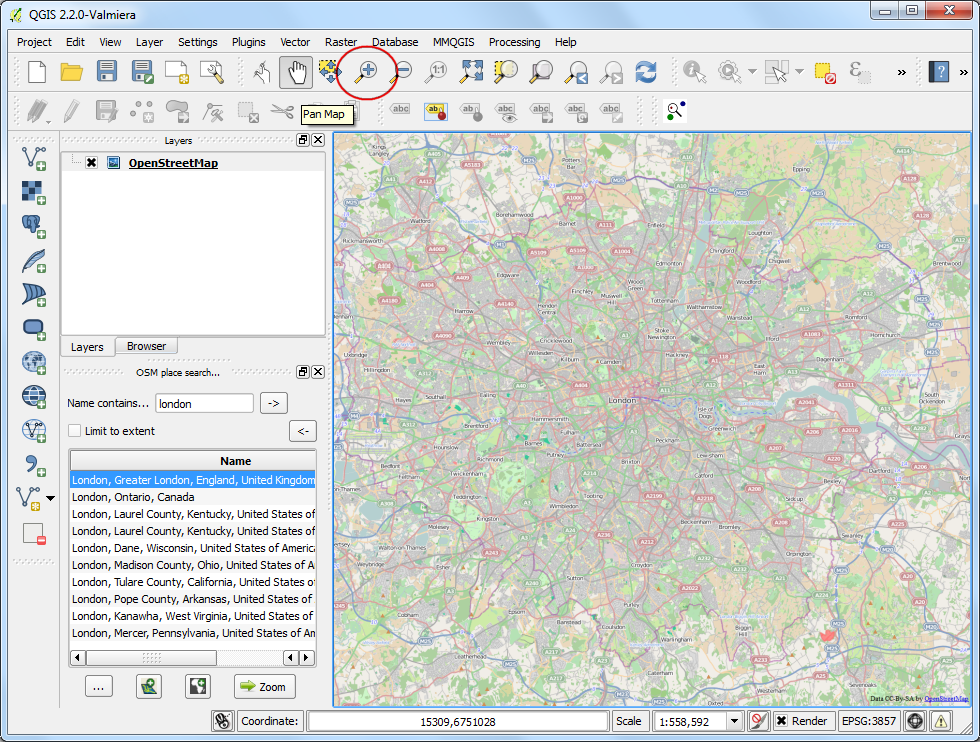

  1. 然後底圖就會移到倫敦市附近。使用 放大 鈕可以更進一步放大到你想看的範圍,在本教學中,我們就把它移到倫敦市中心附近吧,如圖所示。

../_images/610.png

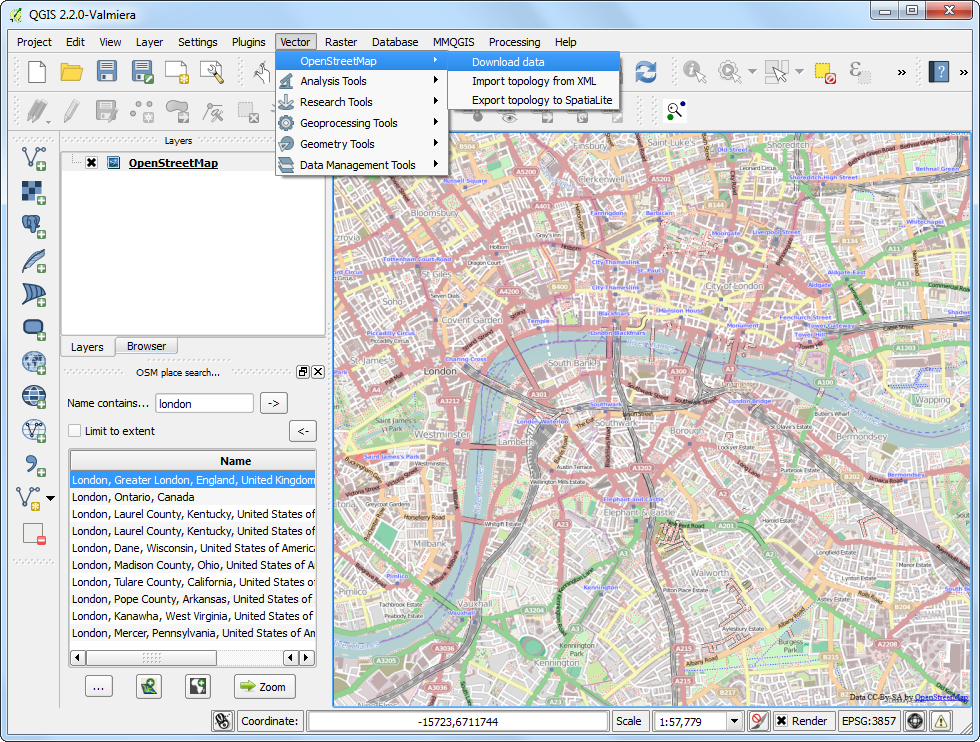

  1. 選擇 向量 ‣ OpenStreetMap ‣ 下載資料,以下載目前顯示在畫布上的地圖區域。

../_images/710.png
  1. 下載開放街道圖資料 對話框中,選擇 從地圖畫面取得座標 以獲得地圖的下載範圍,再選擇輸出位置。這裡我們把下載檔案命名為 london.osm

../_images/810.png

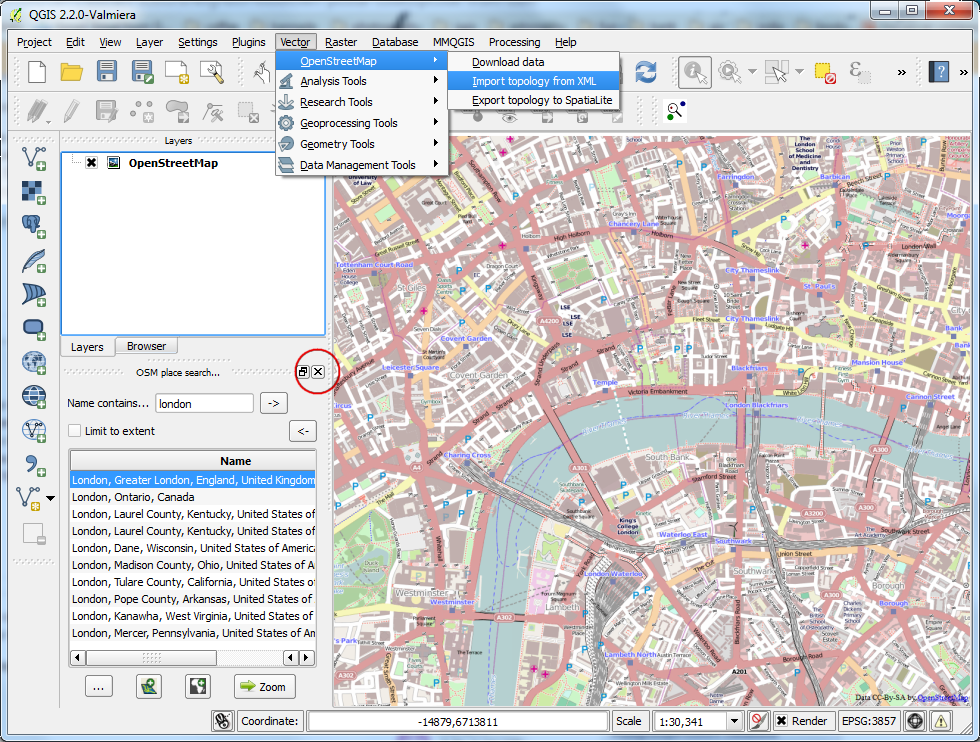

  1. 下載下來的 .osm 檔是一種稱之為 OSM XML 的格式。首先我們要把它轉換成 QGIS 比較容易消化的另一種格式。選擇 向量 ‣ OpenStreetMap ‣ 由XML匯入拓撲

註解

從現在開始,OSM Place Search 搜尋面板已經不需要了,可以直接按叉叉關掉。如果之後你要重新使用這個面板,可以在 檢視 ‣ 版面配置 ‣ OSM place search... (Windows) 或是 設定 ‣ 版面配置 ‣ OSM place search... (Linux) 中啟用它。

../_images/910.png

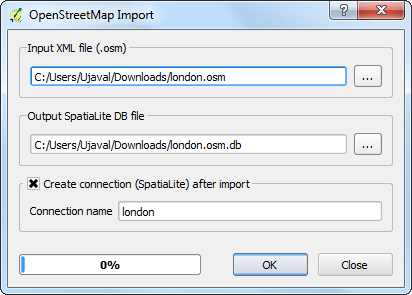

  1. 輸入XML文件 的地方填上剛才下載的 london.osm,然後在 輸出SpatialLite DB文件 那邊把檔案命名為 london.osm.db,在按下確定之前,確認 :guilabel:`導入之後建立連接(SpatialLite)`有被勾選。

../_images/1010.png

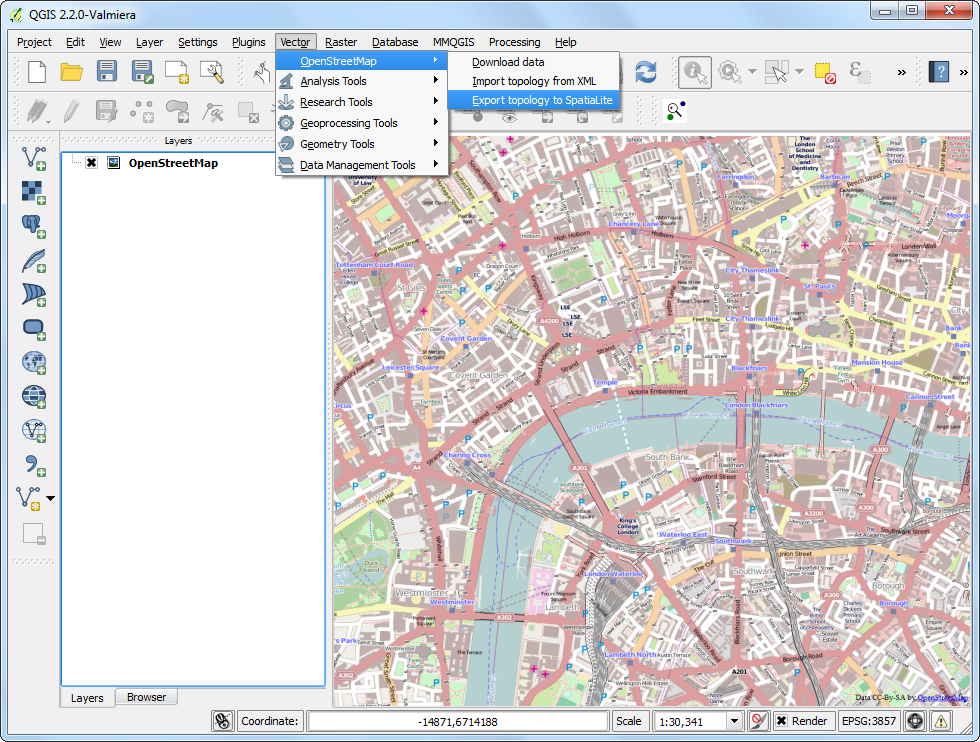

  1. 最後一步是把剛才的檔案匯到 SpatialLite 圖層內,就可以在 QGIS 內進行分析。請開啟 向量 ‣ OpenStreetMap ‣ 匯出拓撲至SpatialLite

../_images/1113.png

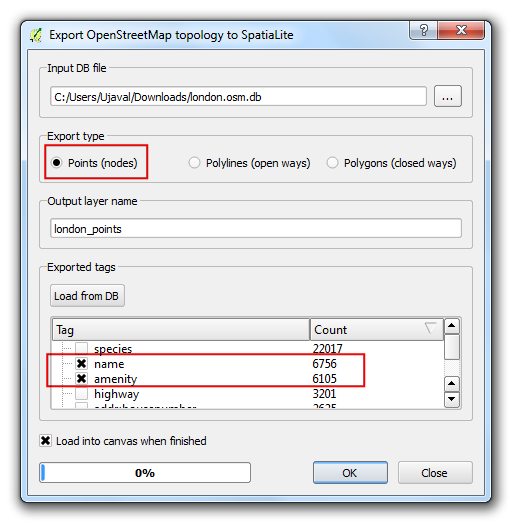

  1. london.osm.db 檔案內含有所有 OSM 的資料結構,像是點、線、多邊形等等,不過一個 GIS 圖層通常只能有一種資料結構,所以我們必須要決定要讀取哪一種。我們的任務是要找出酒吧的位置,所以在 導出類型 中,選擇 點(節點) 就可以了。假設今天你要取得的是道路的資料,那麼這邊就要選「線集(總是開口)」。接下來在 輸出圖層名稱 那邊填上 london_points。這些點的 GIS 資料有位置和屬性資訊 2 個部分,由於我們要找的只有酒吧這種設施,所以這兩個資訊都要載入。因此在底下的 導出標籤 欄位中,先按一下 從資料庫載入,然後你就可以看到所有存在 london.osm.db 裡面的屬性,最後勾選 name:guilabel:`amenity 兩個標籤(譯註:amenity 指福利設施,包含酒吧這種類型的商家)。如果你想知道所有的屬性意思,請參閱 `OSM Tags <http://wiki.openstreetmap.org/wiki/Tags>`_。把 處理完成後載入 QGIS 地圖中 打勾,就可以按下 確定

../_images/1212.png

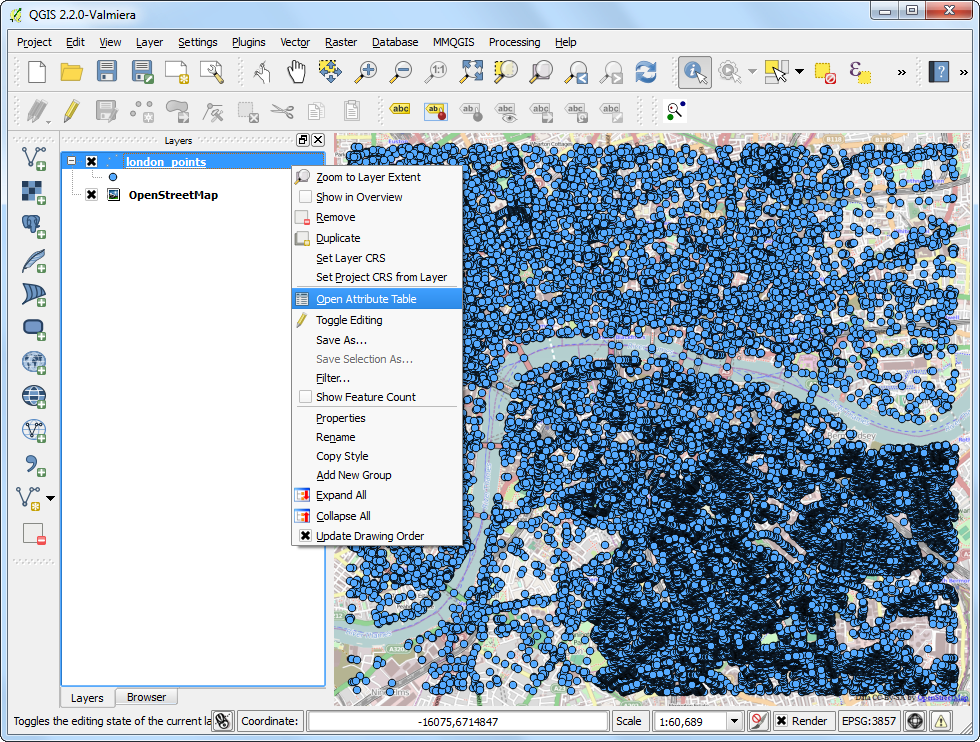

  1. 回到 QGIS 主畫面中就可以看到有個叫做 london_points 的新圖層出現了。這個圖層含有這個視窗下所有的 OSM 資料庫中的點資訊,所以我們還必須要挑出標明為酒吧的點。右鍵按下 london_points 圖層然後 開啟屬性表格

../_images/1310.png

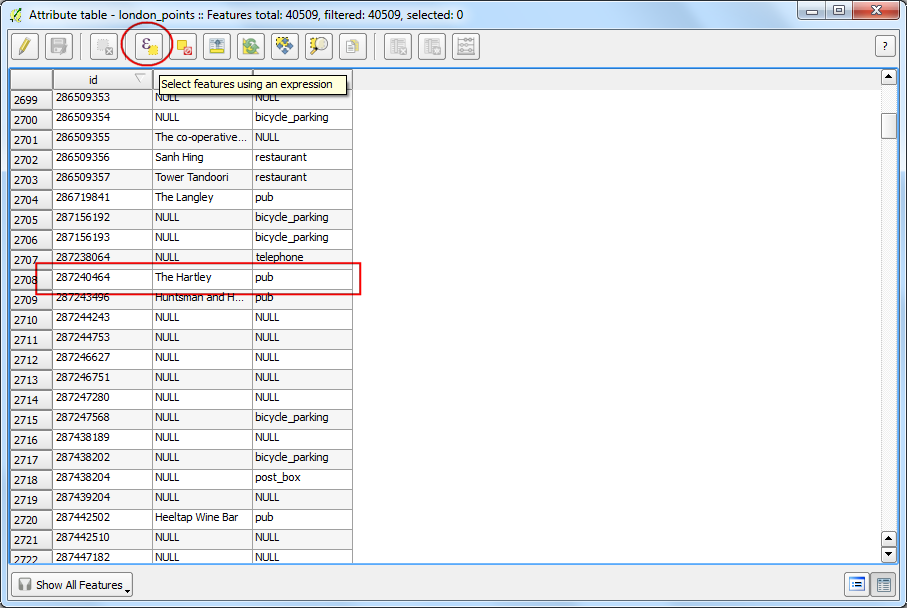

  1. 你可以發現有些點的 amenity 屬性欄位中是寫著 pub,所以我們要按下 :guilabel:`使用表示式選取圖徵`的按鈕...

../_images/149.png

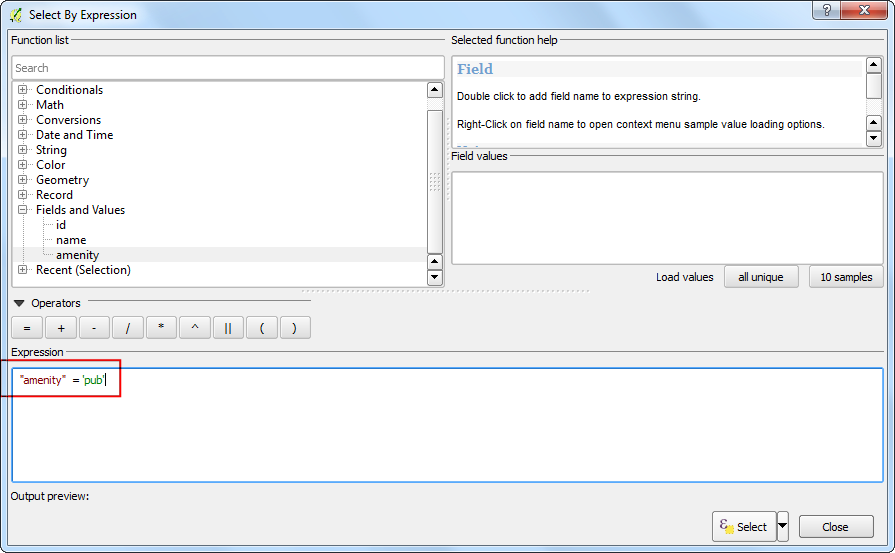

  1. 輸入表達式 “amenity” = ‘pub’,然後按下 確定

../_images/159.png

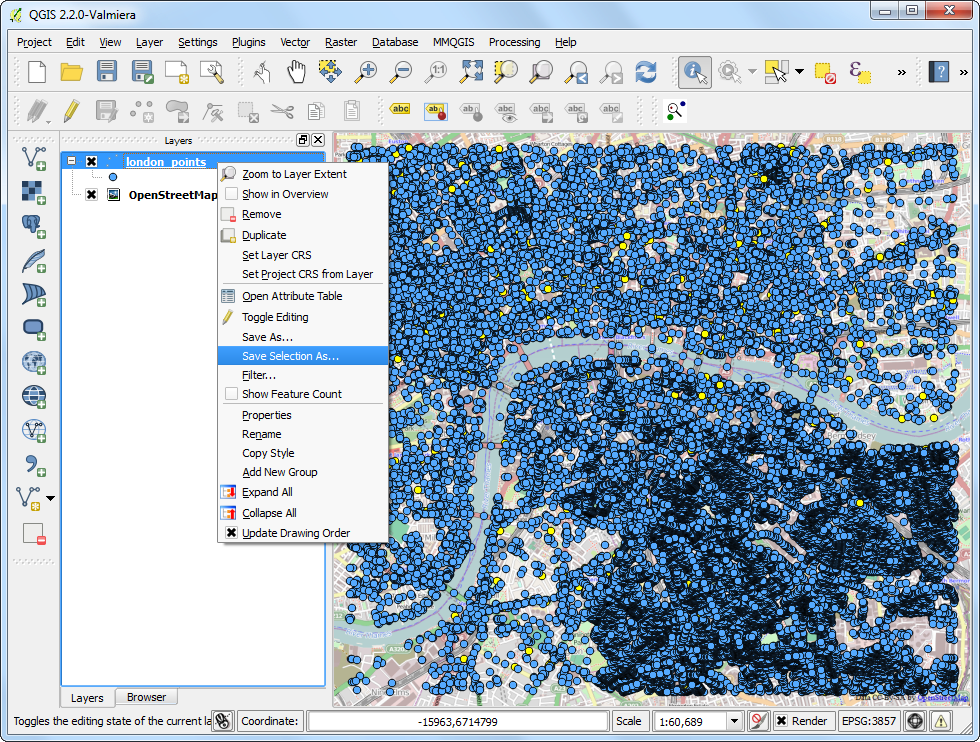

  1. 在 QGIS 畫布上,搜尋的結果已經變成黃色了。再使用右鍵按下 london_points 圖層然後選擇 存檔選取區域為... (譯註:新的 QGIS 版本中,本選項已經與 存檔為... 合併)。

../_images/168.png

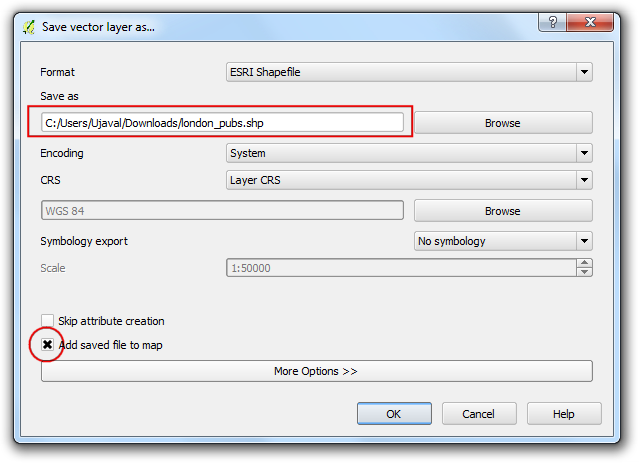

  1. 儲存向量圖層為... 的視窗中,把新檔案命名為 london_pubs.shp,其他選項使用預設設定(譯註:如果有的話,要勾選 儲存僅選取的圖徵),確認一下 加入儲存檔案至地圖中 應該要是開啟的,最後按下 確定

../_images/177.png

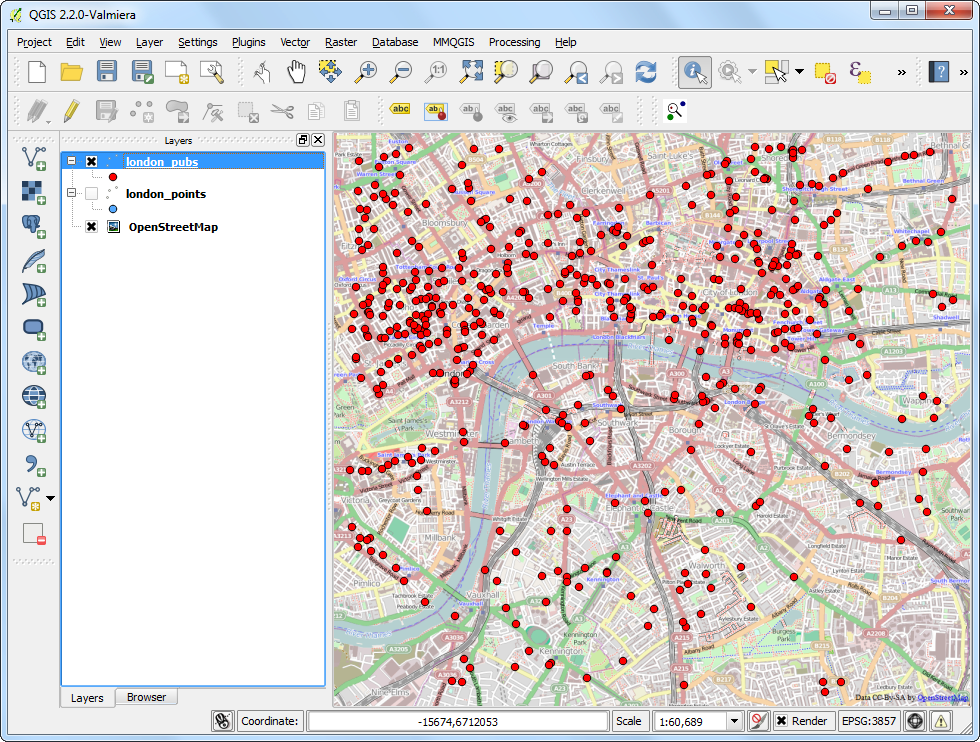

  1. 現在 QGIS 畫布上又多了一個 london_pubs 圖層,而 london_points 圖層已經用不著,可以關掉了。

../_images/188.png

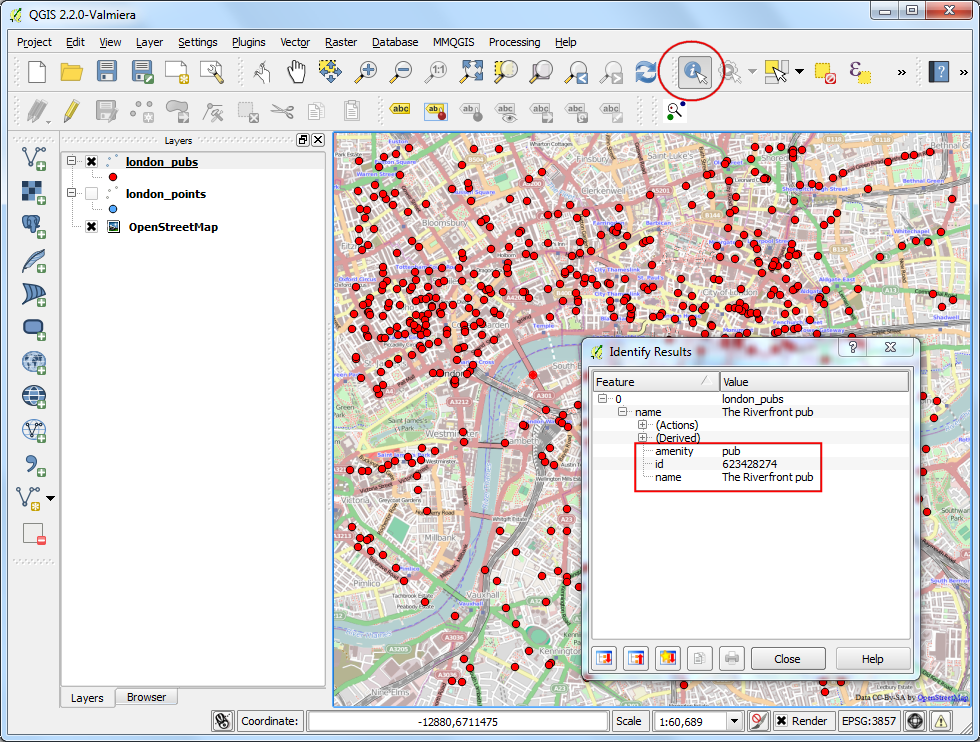

  1. 倫敦酒吧的 Shapefile 到這裡總算製作完成。選擇 識別圖徵 工具然後點選任一個點就可以查看其屬性資訊。

../_images/196.png
