Delo s projekcijami (QGIS3)

Projekcije kart ali koordinatni referenčni sistem (Coordinate Reference System, CRS) pri delu s podatki GIS pogosto povzročajo veliko težav. Toda s pravilnim razumevanjem konceptov in dostopom do pravih orodij bo delo s projekcijami veliko lažje. V tem učbeniku bomo raziskali, kako projekcije delujejo v QGIS, in spoznali orodja, ki so na voljo za vektorske in rastrske podatkovne sloje.

Pregled naloge

Naloga je ponovno projicirati izbrane elemente sloja in prekrivati podatkovne sloje različnih projekcij v QGIS.

Pridobivanje podatkov

Natural Earth has Admin 0 - Countries dataset. Download the countries

Organizacija Ordnance Survey zagotavlja odprte podatke za prenos. Prenesite rastrski izdelek MiniScale za Veliko Britanijo in ga razširite v mapo v računalniku.

Lahko jih poberete tudi neposredno na spodnji povezavi:

ne_10m_admin_0_countries.zip

minisc_gb.zip (Vsebuje samo datoteke, ki so potrebne za to vadnico)

Viri podatkov: [NATURALEARTH] [OSOPENDATA]

Postopek

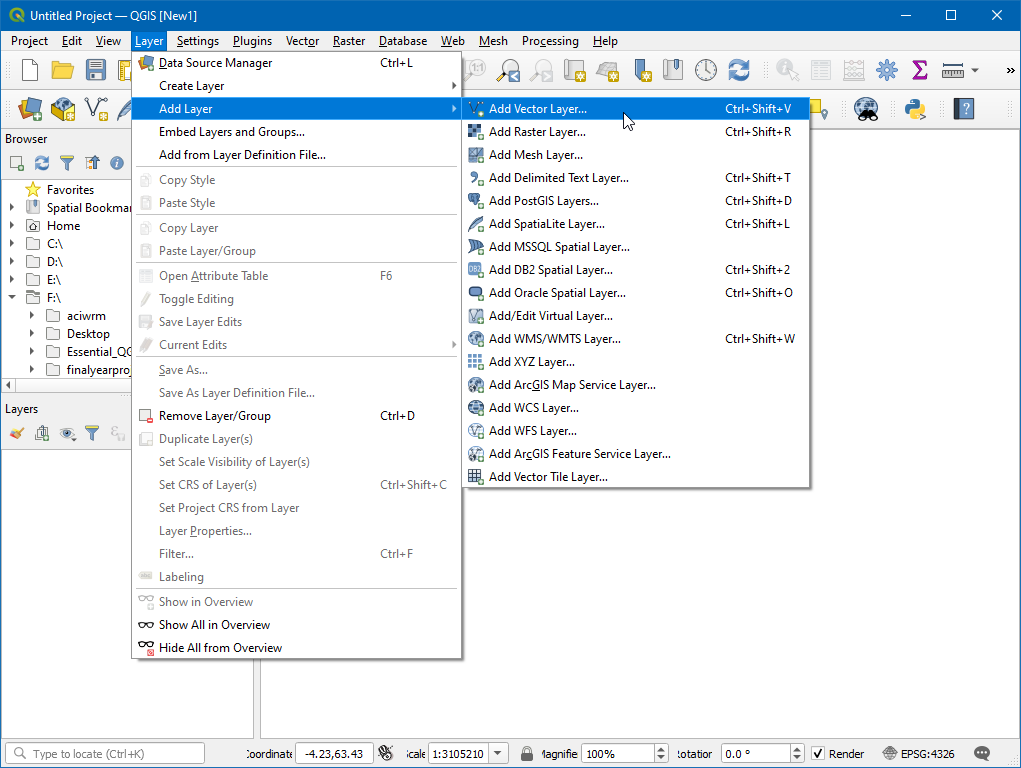

  1. Odprite QGIS. Pojdite na Layer ‣ Add Layer ‣ Add Vector Layer….

../../_images/1154.png

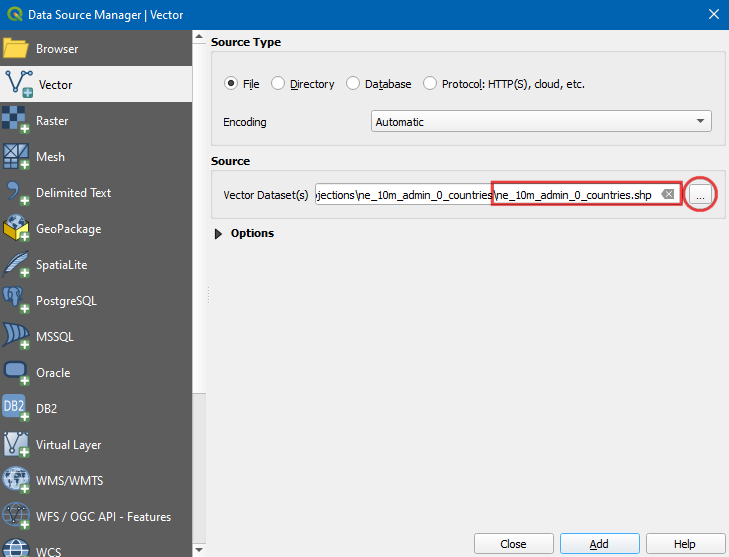

  1. Kliknite na … poleg Source, poiščite preneseno datoteko ne_10m_admin_0_countries.shp in kliknite Add`.

../../_images/2129.png

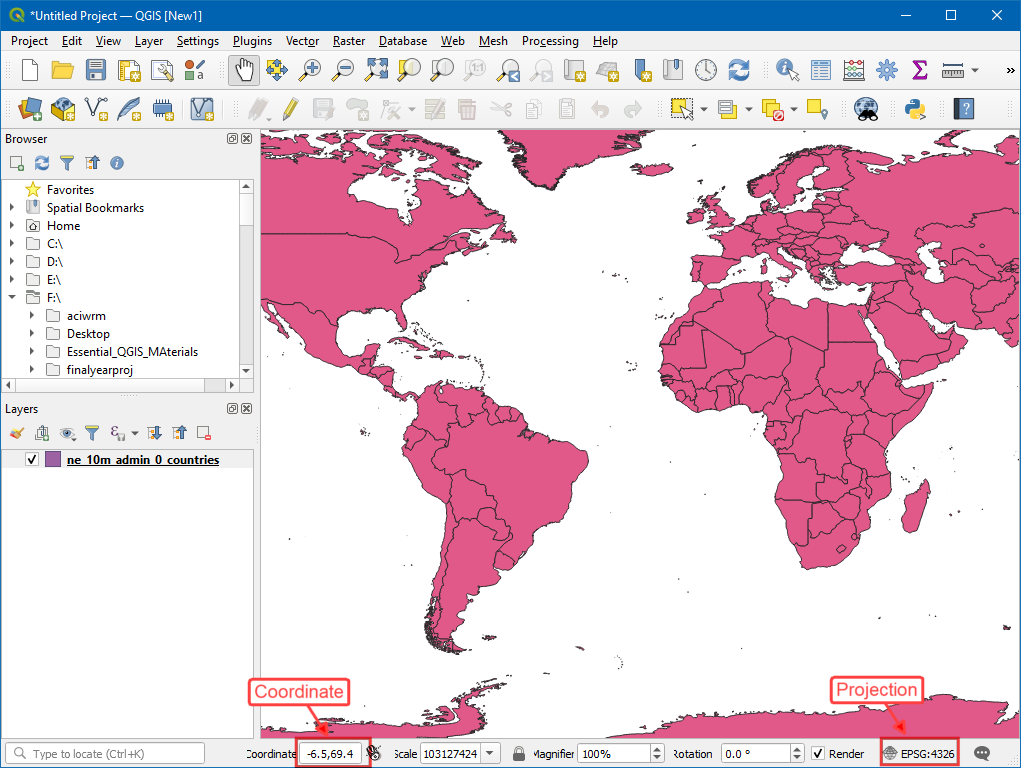

  1. Na dnu okna QGIS boste opazili oznako Coordinate. Ko se s kazalcem premikate po zemljevidu, se vam prikažejo koordinate X in Y na tej lokaciji. V spodnjem desnem kotu boste videli EPSG:4326. To je koda za trenutni CRS (projekcijo) za projekt - znan tudi kot Project CRS.

../../_images/369.png

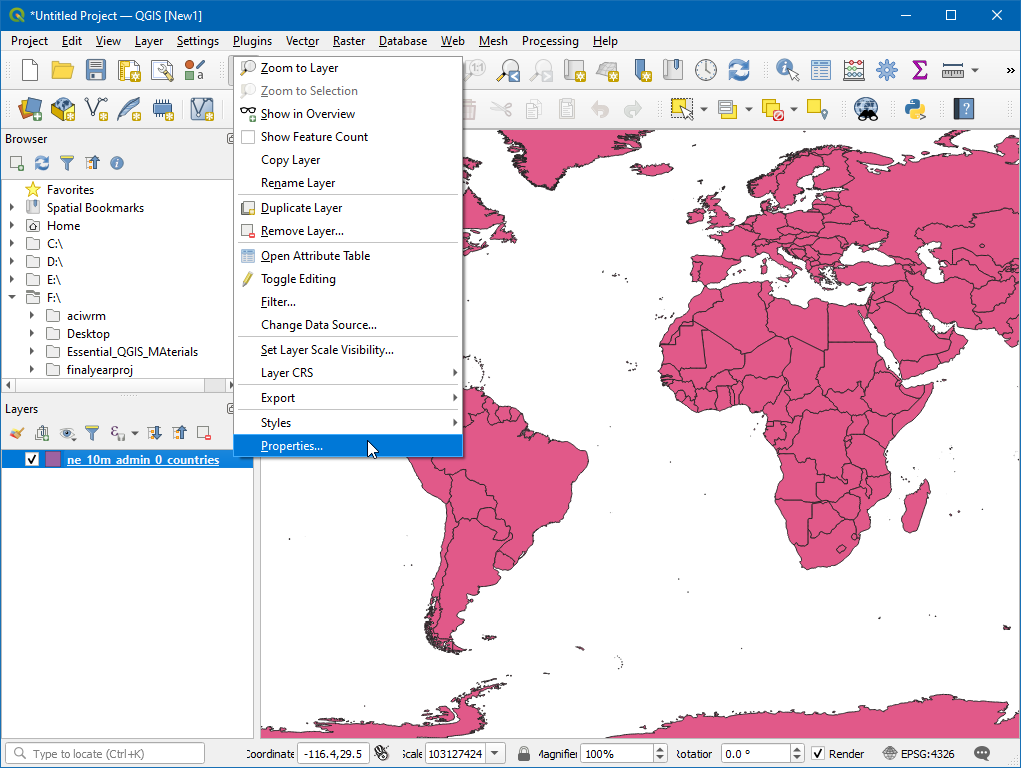

  1. Če želimo določiti projekcijo sloja, lahko pogledamo v metapodatke. Z desno tipko miške kliknite na sloj ne_10m_admin_0_countries in izberite Properties.

../../_images/438.png

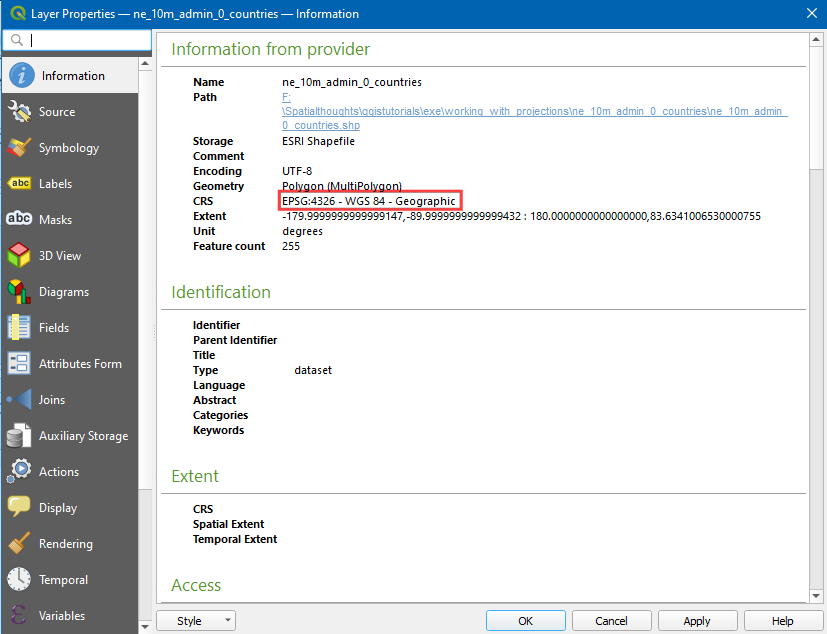

  1. Preklopite na zavihek Information v pogovornem oknu Layer Properties. Razširite razdelek Information from provider. Na dnu boste v razdelku CRS videli ime projekcije.

../../_images/534.png

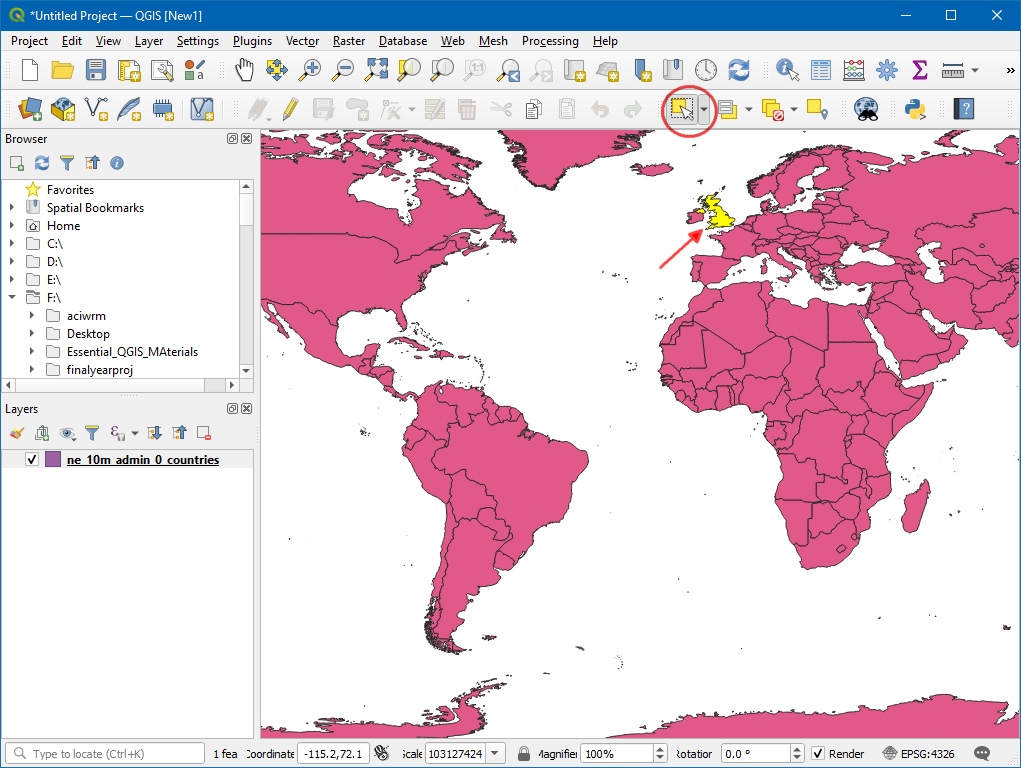

  1. Oglejmo si, kako lahko spremenimo projekcijo plasti. Ta operacija se imenuje preprojekcija. Namesto ponovnega projiciranja celotnega sloja lahko izberemo tudi podmnožico elementov in jih ponovno projiciramo v nov sloj. Uporabite orodje Select features by area or single click in kliknite na element Združeno kraljestvo, da ga izberete.

../../_images/633.png

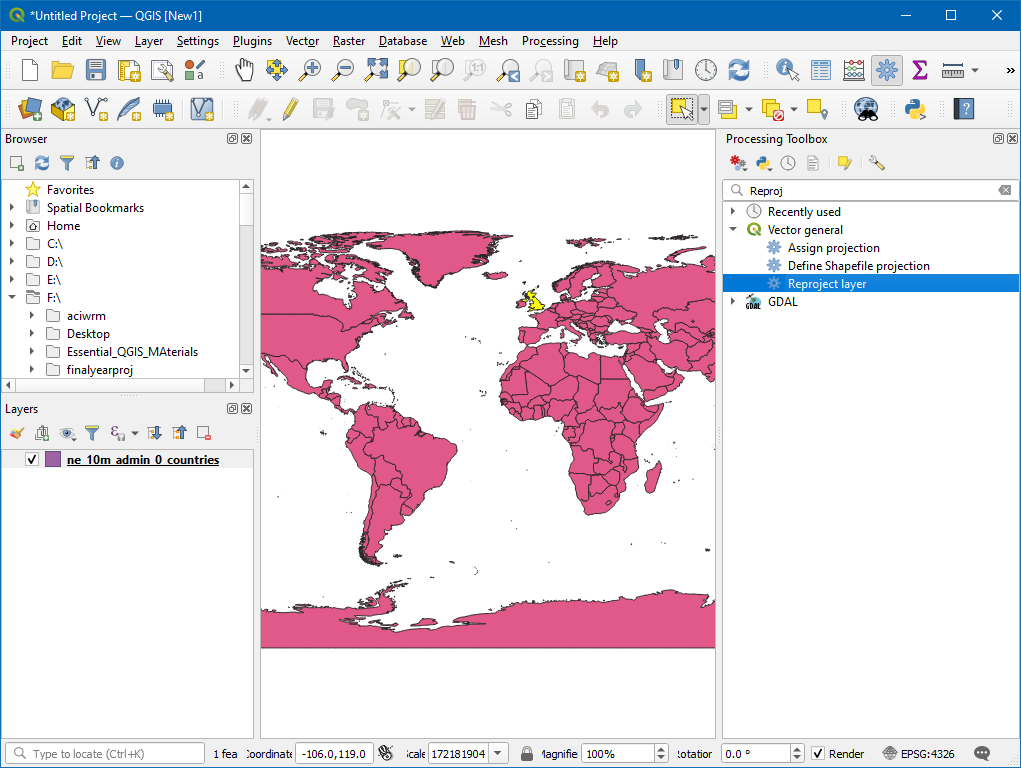

  1. V orodjarni Obdelava poiščite in najdite algoritem Vector General ‣ Reproject layer.

../../_images/733.png

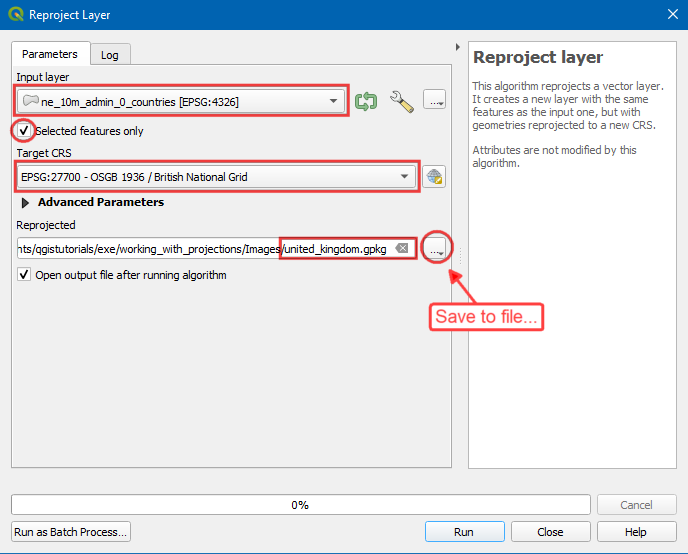

  1. Izberite ne_10m_admin_0_countries kot Input layer, potrdite Selected features only, nato kliknite na ikono globusa poleg Target CRS`, poiščite in izberite EPSG:27700 - OSGB 1936 / British National Grid. V oknu Reprojected (ponovno projicirano) izberite ... in kliknite Save to a file (shrani v datoteko). Zdaj izberite mapo in vnesite ime kot united_kingdom.gkpg ter kliknite Run.

../../_images/832.png

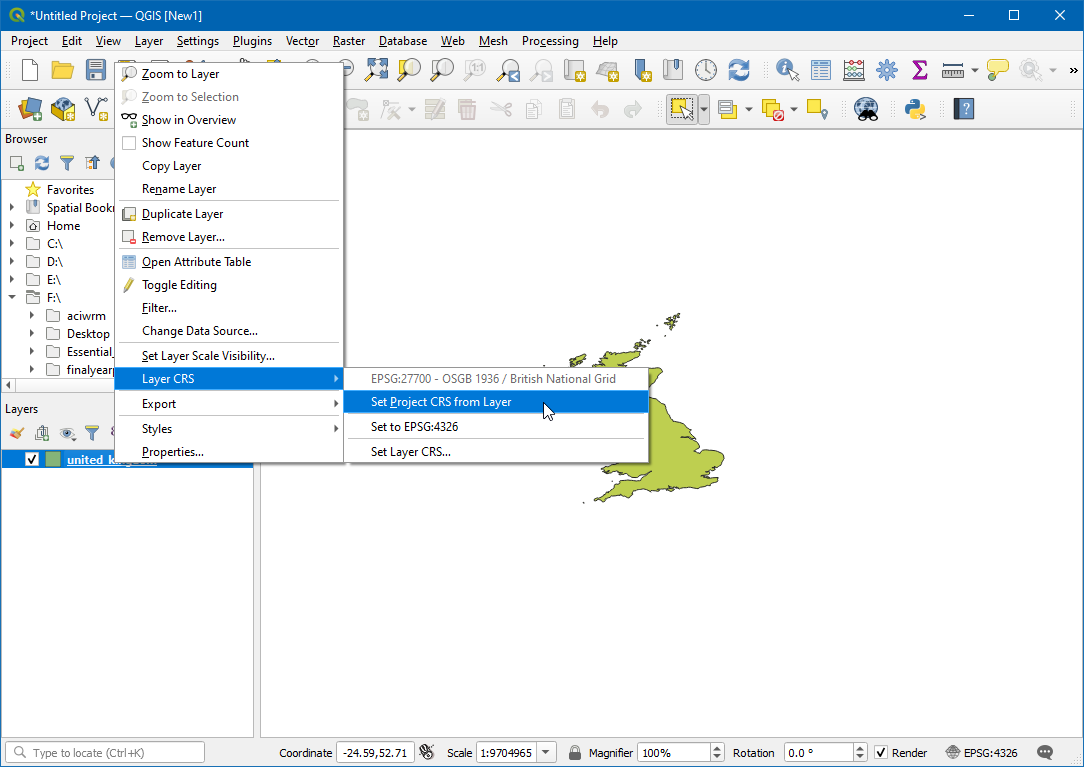

  1. Na plošči Layer Panel se pojavi nova plast united_kingdom. Kot vidite, se obe plasti še vedno natančno poravnata druga z drugo - čeprav sta v različnih CRS-jih. To je zato, ker QGIS podpira On-The-Fly (OTF) transformacijo CRS. To pomeni, da kadar koli se CRS sloja ne ujema s CRS projekta, se samodejno pretvori v CRS projekta, da se lahko pravilno prikaže. Zdaj nastavimo CRS projekta, da se ujema s CRS novo ustvarjene plasti united_kingdom. Odstranite plast ne_10m_admin_0_countries in z desnim gumbom miške kliknite na plast united_kingdom Layer CRS ‣ Set Project CRS from Layer.

../../_images/933.png

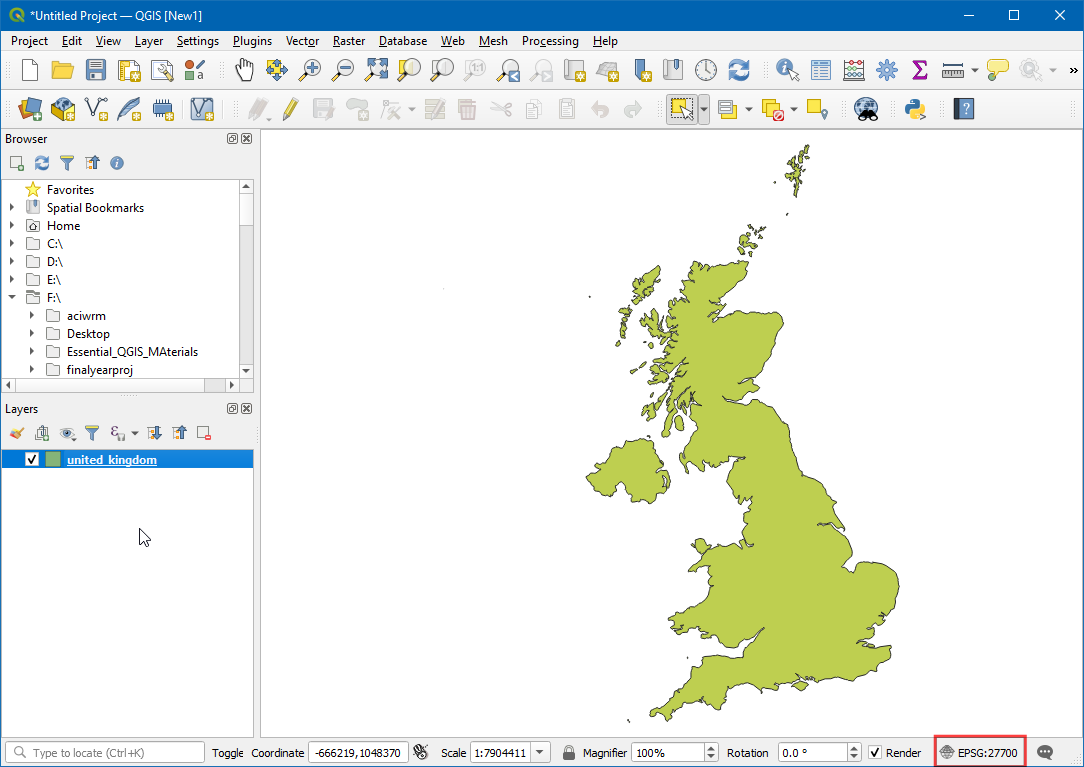

  1. Videli boste, da je CRS projekta posodobljen na EPSG:27700.

../../_images/1040.png

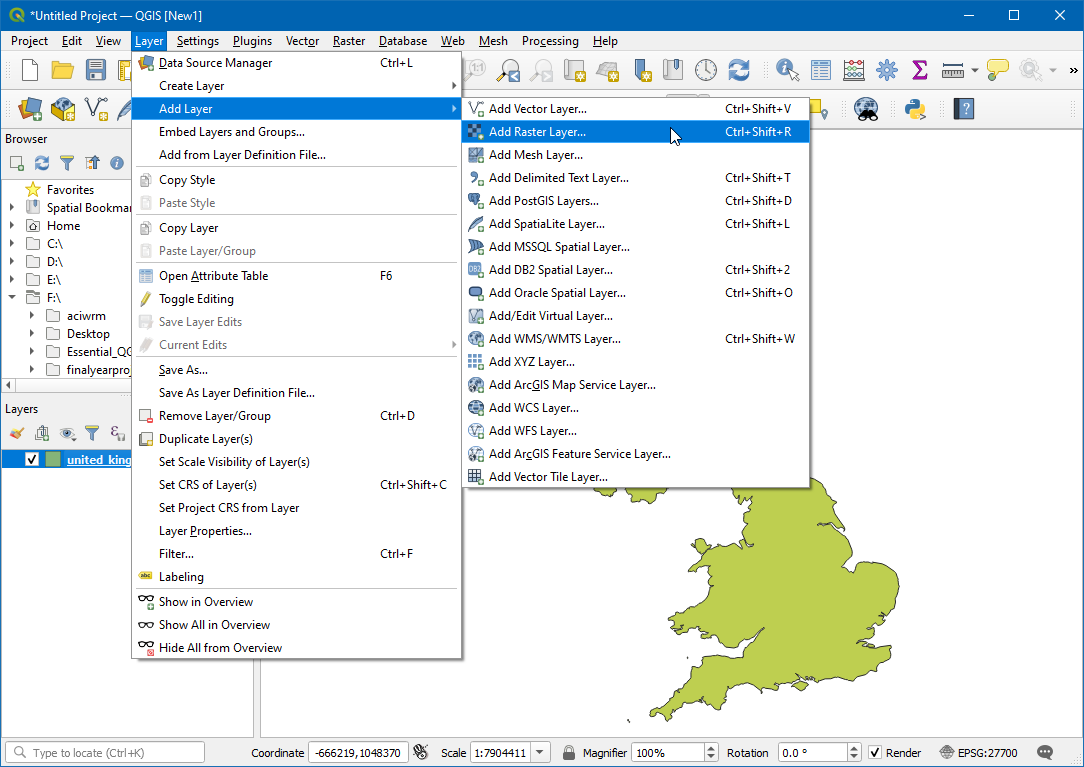

  1. Zdaj dodajmo sloj Raster. Pojdite na Layer ‣ Add Layer ‣ Add Raster Layer….

../../_images/1155.png

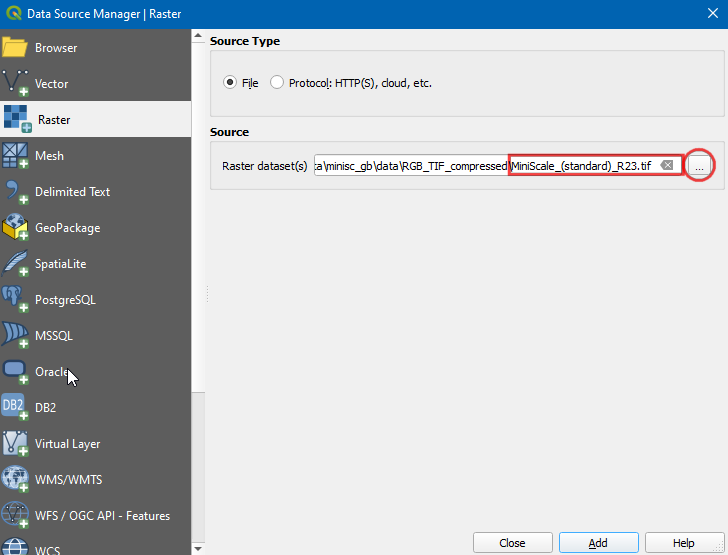

  1. Kliknite na ... poleg Source, izberite sloj MiniScale_(standard)_R23.tif. Kliknite Add.

../../_images/1243.png

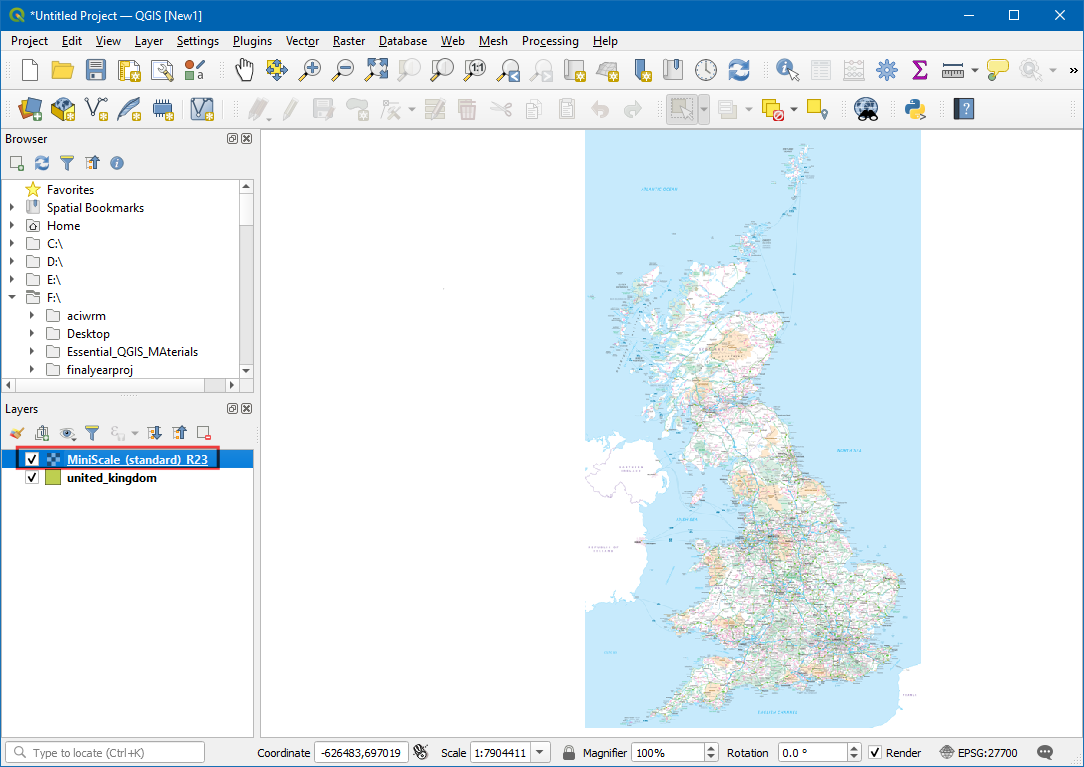

  1. Zdaj je na delovno površino dodan nov sloj MiniScale_(standard)_R23.

../../_images/1341.png

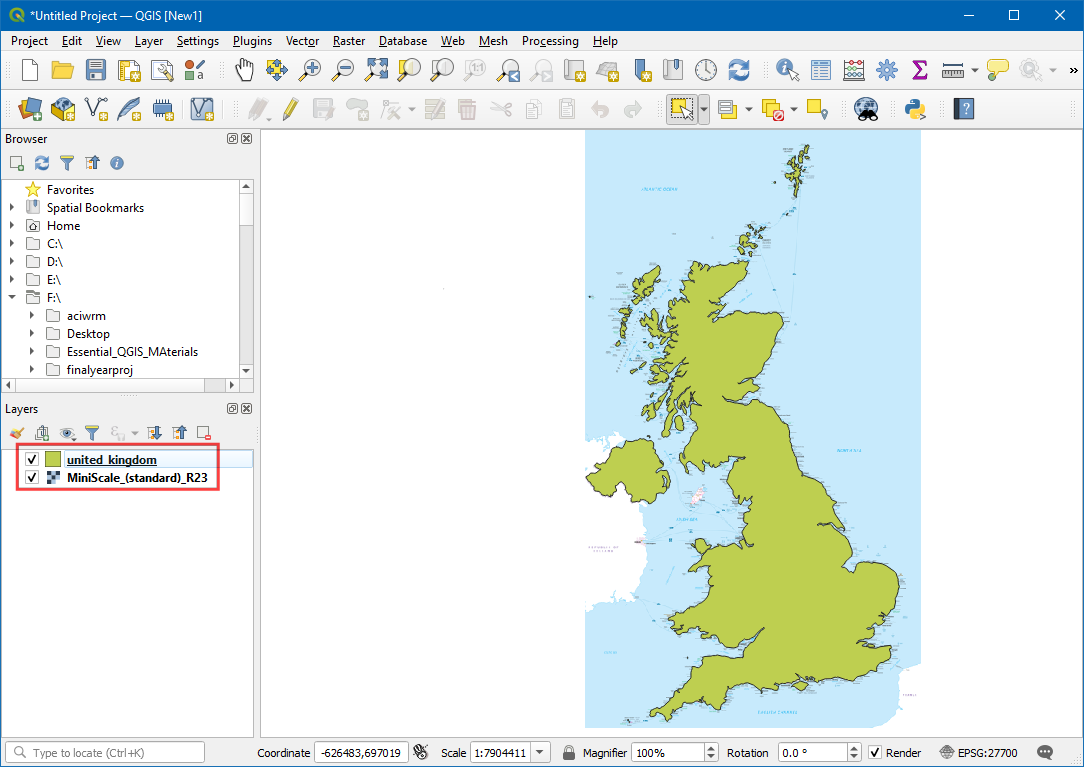

  1. Če želite, da sta oba sloja vidna, zamenjajte vrstni red slojev tako, da povlečete MiniScale_(standard)_R23 na dno na plošči Layers`.

../../_images/1438.png

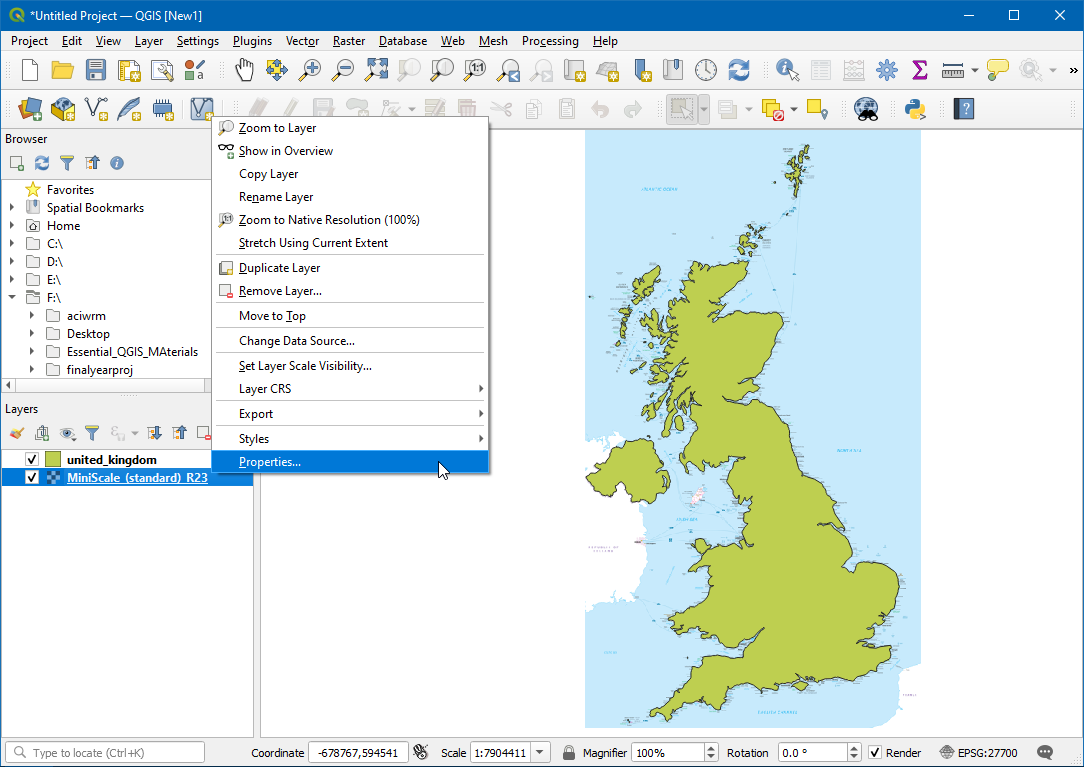

  1. Z desno tipko miške kliknite na sloj MiniScale_(standard)_R23 in kliknite na Properties.

../../_images/1534.png

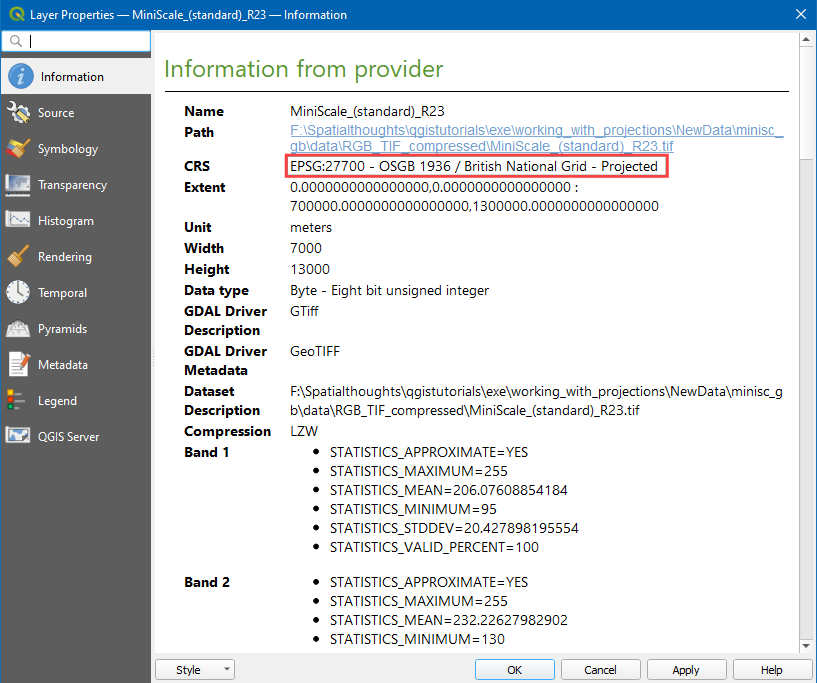

  1. V oknu Layer Properties preklopite na Information, CRS je EPSG:27700 - OSBG 1935 / British National Grid - Projected. To potrjuje, da je CRS rastrskega sloja enak CRS projekta.

Opomba

Če želite ponovno projicirati rastrski sloj, lahko uporabite algoritem GDAL ‣ Raster projections ‣ Warp (reproject) v orodjarni Processing.

../../_images/1632.png
