공간 결합 수행 (QGIS3)

공간 결합은 공간적 관계에 따라 한 레이어에서 다른 레이어로 속성을 전송하는 전형적인 GIS 문제입니다. QGIS에서 이 기능은 위치 처리 알고리즘별 결합 속성을 통해 사용할 수 있습니다.

작업 개요

뉴욕시의 자치구 경계 모양 파일과 뉴욕시의 모든 거리에 대해 거리 포장 등급 파일인 2개의 레이어를 사용합니다. 첫 번째 작업은 계산 알고리즘과 공간 결합을 사용하여 각 자치구의 거리 평균 등급을 찾는 것입니다. 두 번째 작업은 일 대 다수 공간 간의 결합을 통해 거리 객체에 자치구 이름을 추가하는 것입니다.

다른 스킬

  • 계산에서 특정 객체를 일시적으로 제외하는 필터 만들기

데이터 가져오기

NYC Open Data Portal <https://data.cityofnewyork.us/>`_은 뉴욕시를 위한 훌륭한 무료 데이터 소스입니다.

포털에서 내보내기 옵션을 사용하여 자치구 경계 zip 파일 <https://data.cityofnewyork.us/City-Government/Borough-Boundaries/tqmj-j8zm>`_을 다운로드하십시오.

../../_images/data116.png

포털에서 내보내기 옵션을 사용하여 Street Pavement Rating zip 파일<https://data.cityofnewyork.us/Transportation/Street-Pavement-Rating/2cav-chmn>`_ 을 다운로드하십시오.

../../_images/data26.png

편의를 위해 아래 링크에서 데이터 세트 사본을 직접 다운로드 할 수 있습니다.

nybb_19a.zip

V_SSS_SEGMENTRATING_1.zip

데이터 소스 [CITYOFNY]

과정

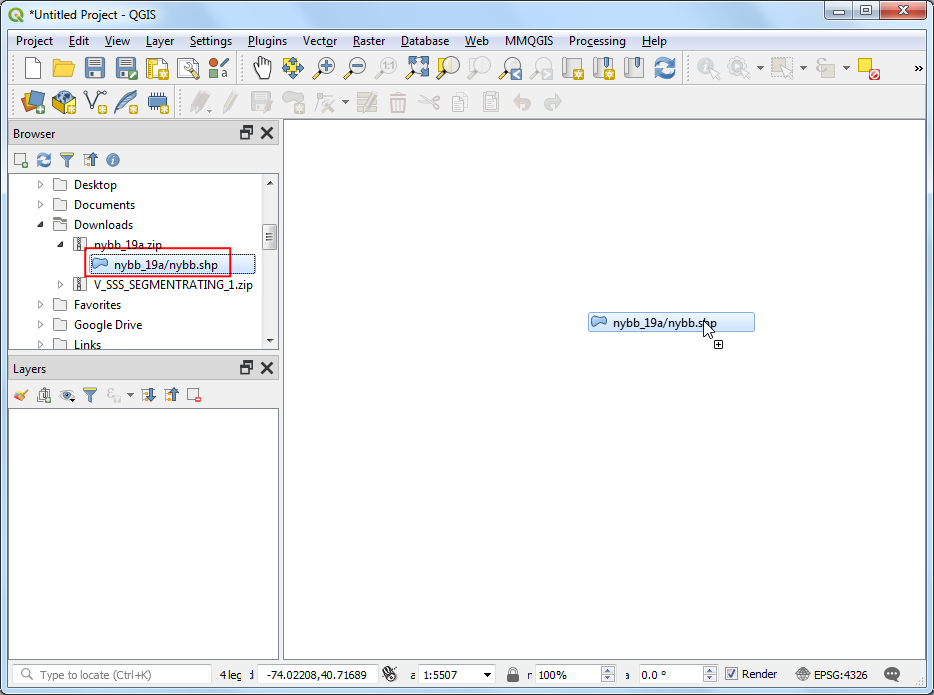

  1. QGIS 창에서 nybb_19a.zip 파일을 찾아 확장하십시오. nybb_19a / nybb.shp 레이어를 선택하고 캔버스로 이동시킵니다. 이는 뉴욕시의 자치구 경계를 나타내는 다각형 레이어입니다.

../../_images/1135.png

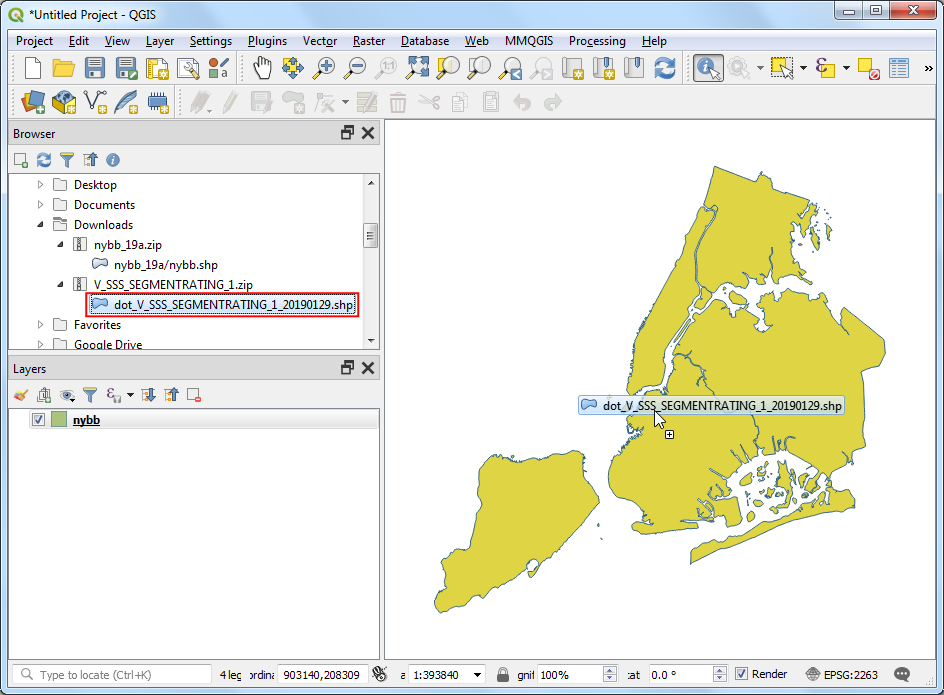

  1. 다음으로 V_SSS_SEGMENTRATING_1.zip 파일을 찾아 확장하십시오. dot_V_SSS_SEGMENTRATING_1_20190129.shp 레이어를 선택하여 캔버스에 추가하십시오. 이것은 뉴욕시 모든 거리의 선 레이어입니다.

../../_images/2107.png

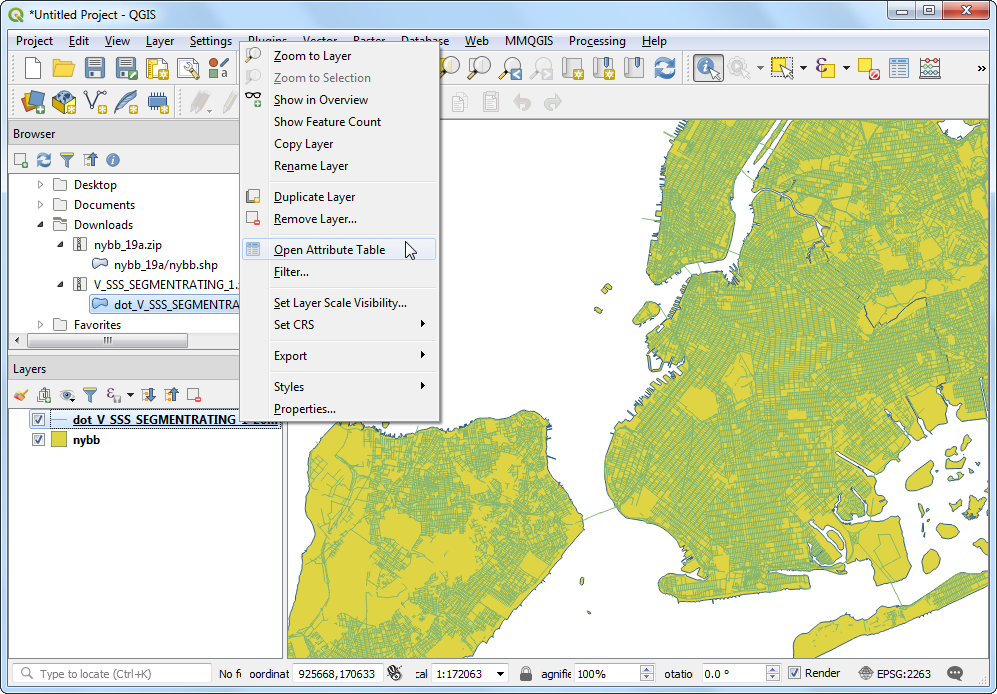

  1. dot_V_SSS_SEGMENTRATING_1_20190129 레이어의 각 객체에서 사용 가능한 속성을 살펴보겠습니다. 마우스 오른쪽 단추를 클릭하고 속성 테이블 열기를 선택하십시오.

../../_images/350.png

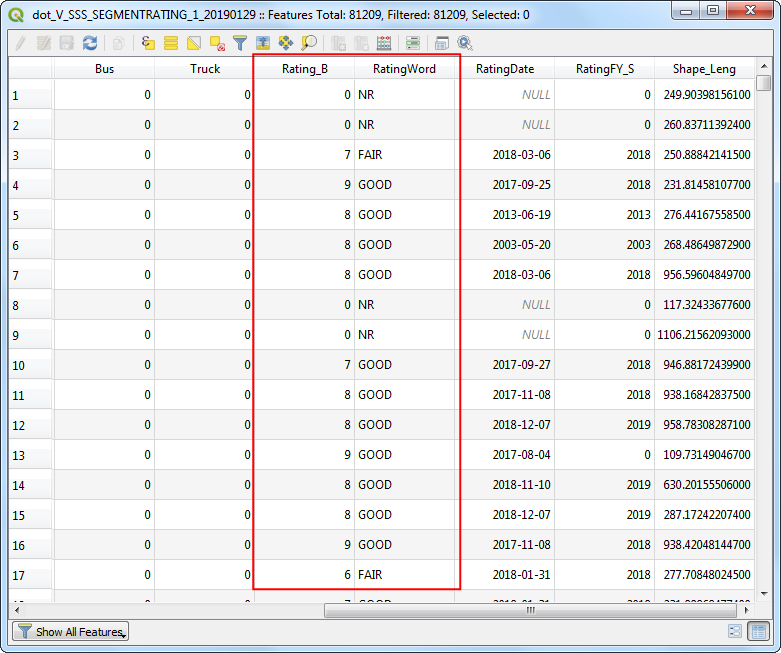

  1. 거리 선분의 등급을 나타내는 0-10 범위의 값의 Rating_B라는 속성이 표시됩니다. RatingWord 속성에는 서술 등급이 있습니다. Rating_B 필드를 사용하여 평균 등급을 계산할 수 있습니다.

../../_images/427.png

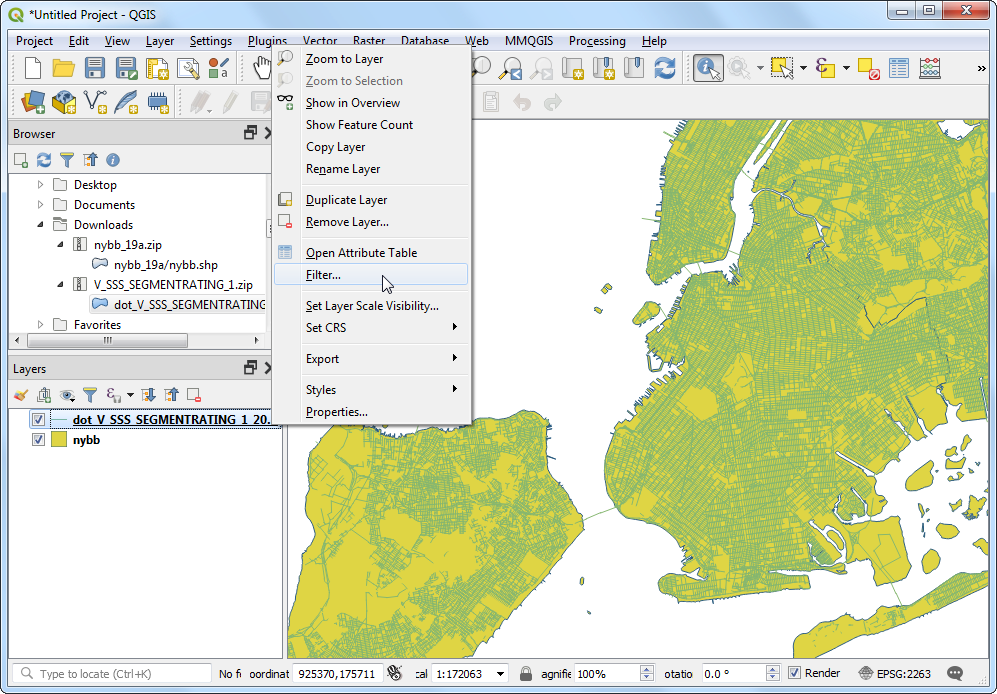

  1. 일부 객체가 NR 등급임을 알 수 있는데 이는 평가되지 않은 선분입니다. 분석을 할 때 이것들을 포함할 경우 정확한 분석이 이루어지지 않습니다. 공간 결합을 수행하기 전에 이러한 레코드를 제외하기 위한 필터를 설정하십시오. dot_V_SSS_SEGMENTRATING_1_20190129 레이어를 우클릭하고 Filter를 선택합니다.

../../_images/525.png

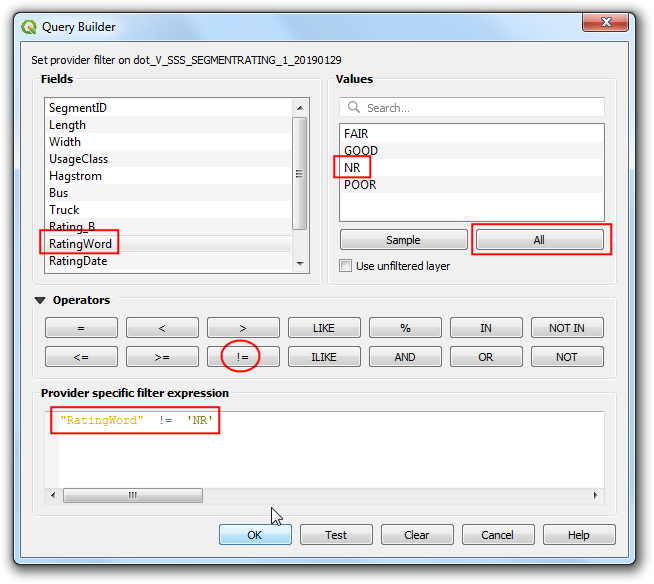

  1. 쿼리 작성기에서 아래 표현식을 입력하여 NR 등급이 아닌 모든 레코드를 선택합니다. 필드, 연산자와 적절한 값을 선택하여 대화식으로 표현을 작성할 수도 있습니다. 확인을 클릭하십시오.

"RatingWord" != 'NR'
../../_images/625.png

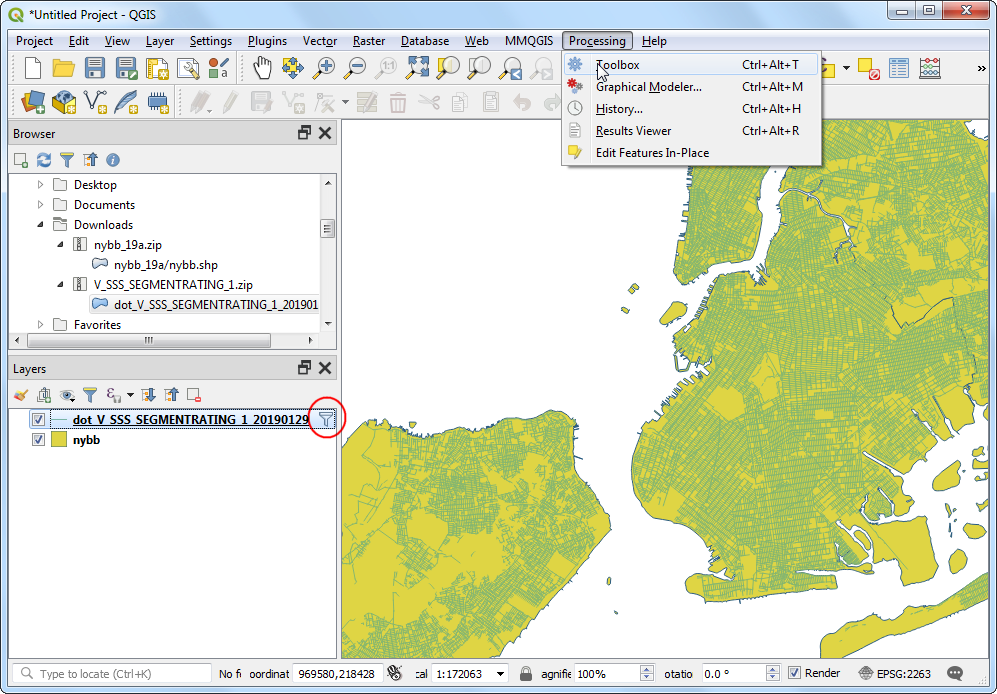

  1. dot_V_SSS_SEGMENTRATING_1_20190129 레이어에 이 필터에 적용된 활성 필터가 있음을 나타내는 아이콘이 있습니다. 이 레이어를 사용하여 공간 결합을 수행할 수 있습니다. 공간 처리 ‣ 툴박스로 이동하십시오.

../../_images/724.png

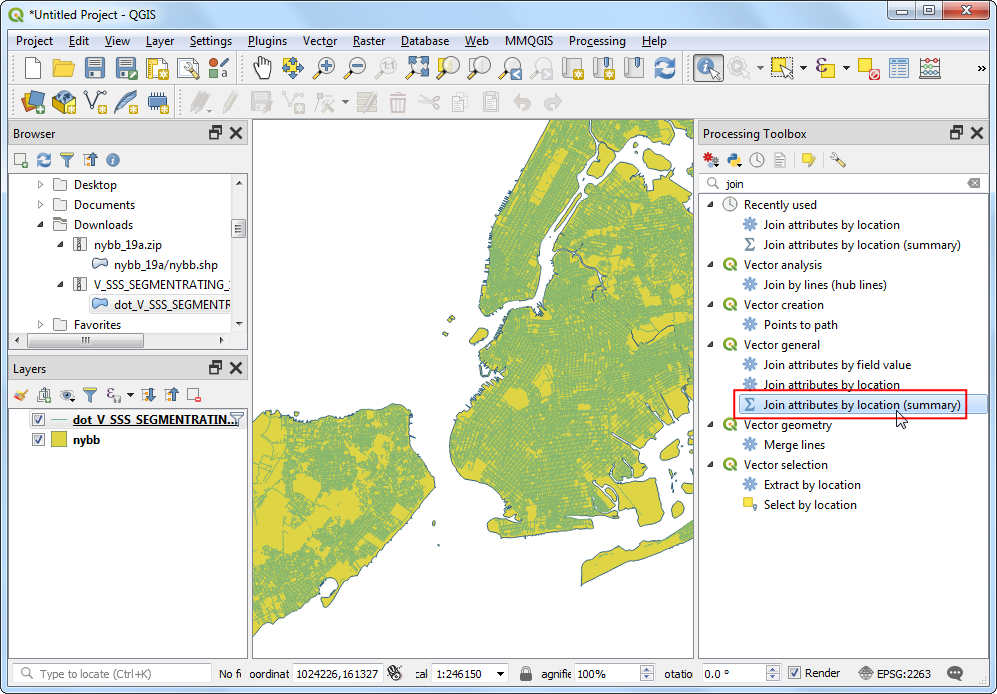

  1. 위치 알고리즘으로 벡터 일반 ‣ 위치에 따라 속성을 결합(요약)을 검색하고 찾습니다. 시작하려면 두 번 클릭하십시오.

../../_images/824.png

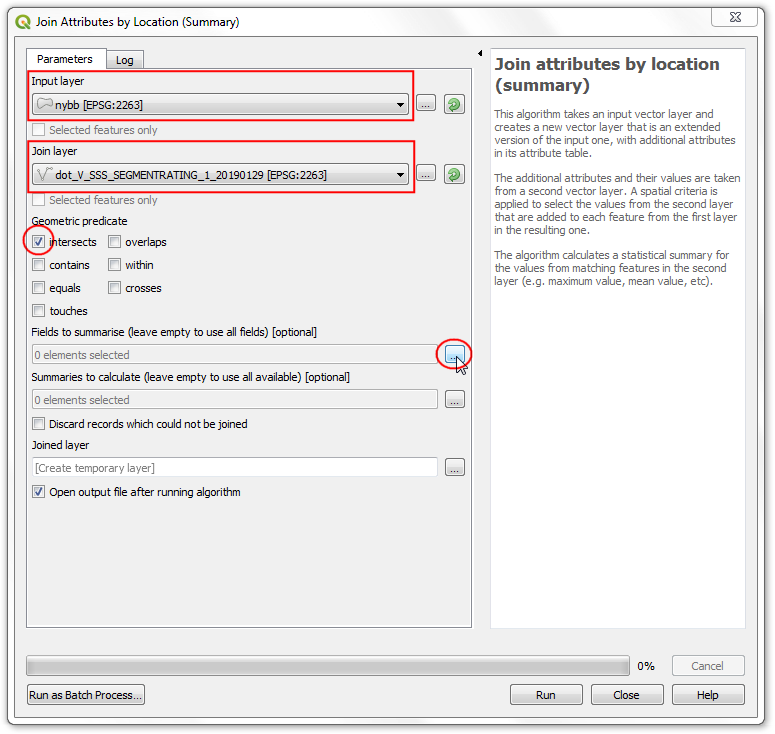

  1. 위치에 따라 속성을 결합(요약) 다이얼로그의 속성 결합 대화 상자에서 입력 레이어로 nybb를 선택합니다. 거리 레이어 dot_V_SSS_SEGMENTRATING_1_20190129가 결합 레이어가 됩니다. 기하학적 조건을 기본 교차로 둘 수 있습니다. 결합할 필드 옆에 있는 … 아이콘을 클릭합니다.

../../_images/924.png

참고

올바른 입력 및 결합 레이어를 선택하는 데 도움이 되는 팁 : 입력 레이어는 공간 결합의 새로운 속성으로 수정될 레이어입니다. 평균 등급 필드가 자치구 레이어에 추가되어야 하므로 입력 레이어가 됩니다.

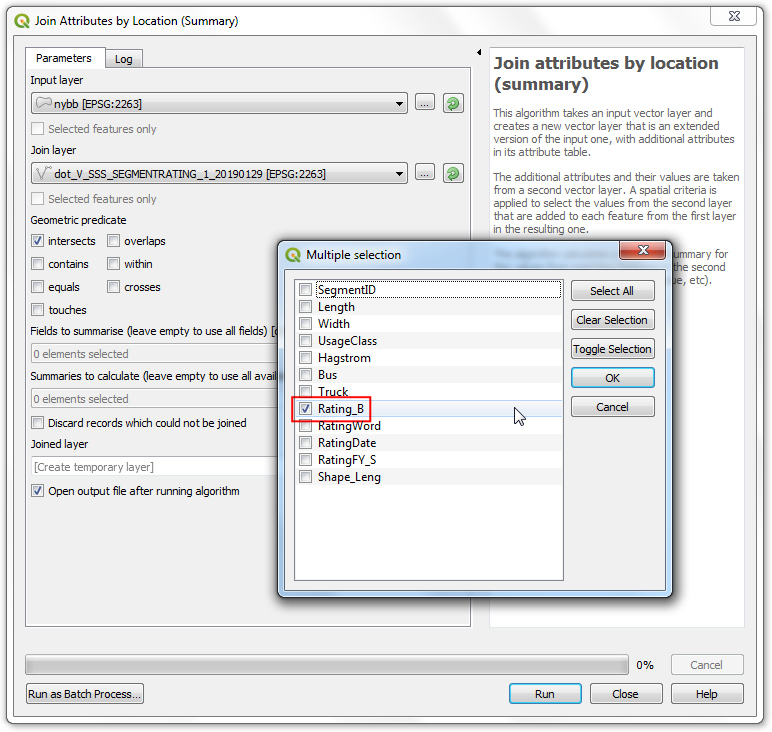

  1. Rating_B를 선택하고 확인을 클릭합니다.

../../_images/1031.png

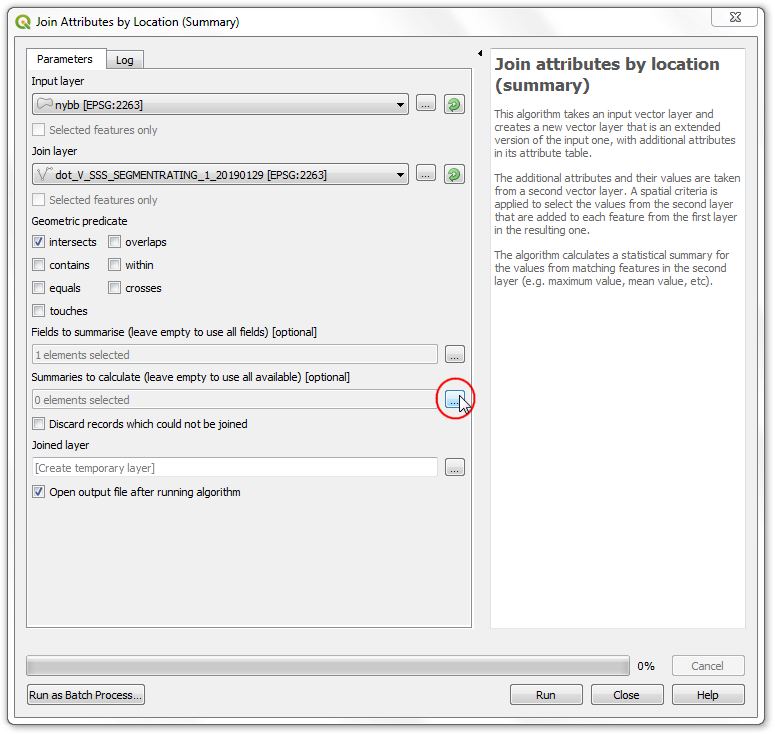

  1. 마찬가지로 계산할 결합 옆에 있는 … 아이콘을 클릭하십시오.

../../_images/1136.png

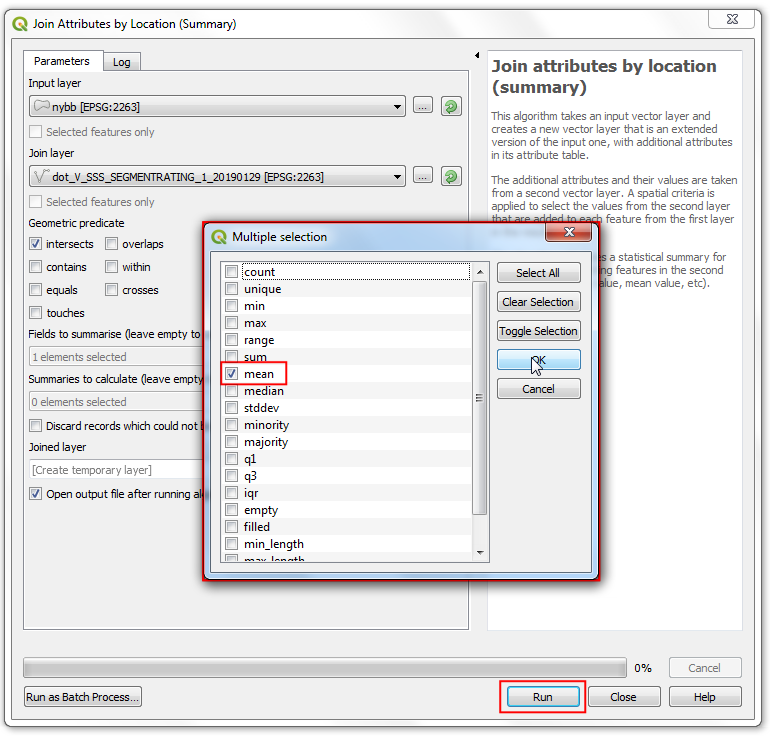

  1. 결합 연산자로 평균을 선택하고 확인을 클릭하십시오. 이제 과정을 시작할 준비가 되었습니다. 실행을 클릭하십시오.

../../_images/1232.png

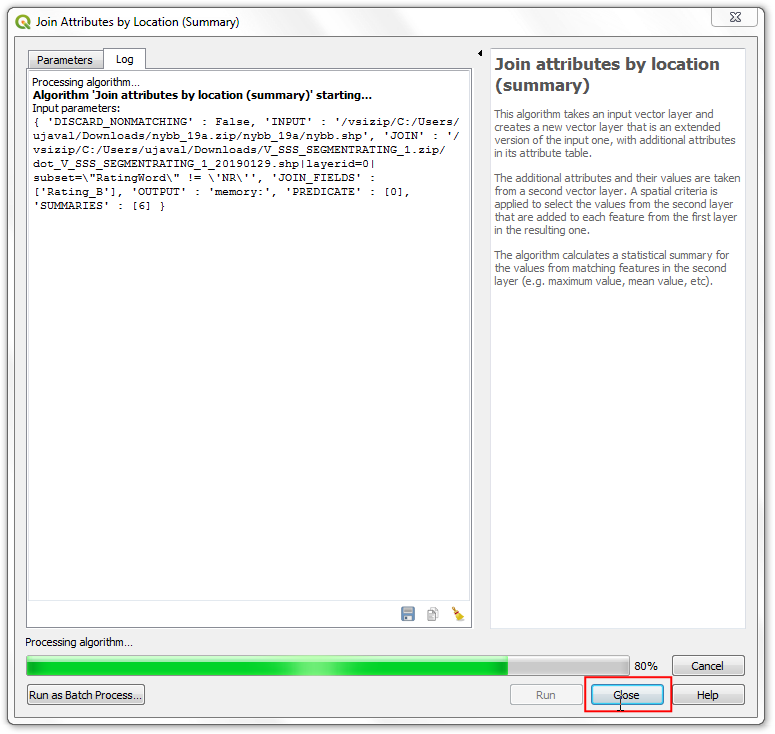

  1. 처리 알고리즘은 객체를 통해 작동하고 공간 결합을 적용합니다. 처리 작업이 완료되었는지 확인하고 닫기를 클릭하십시오.

../../_images/1330.png

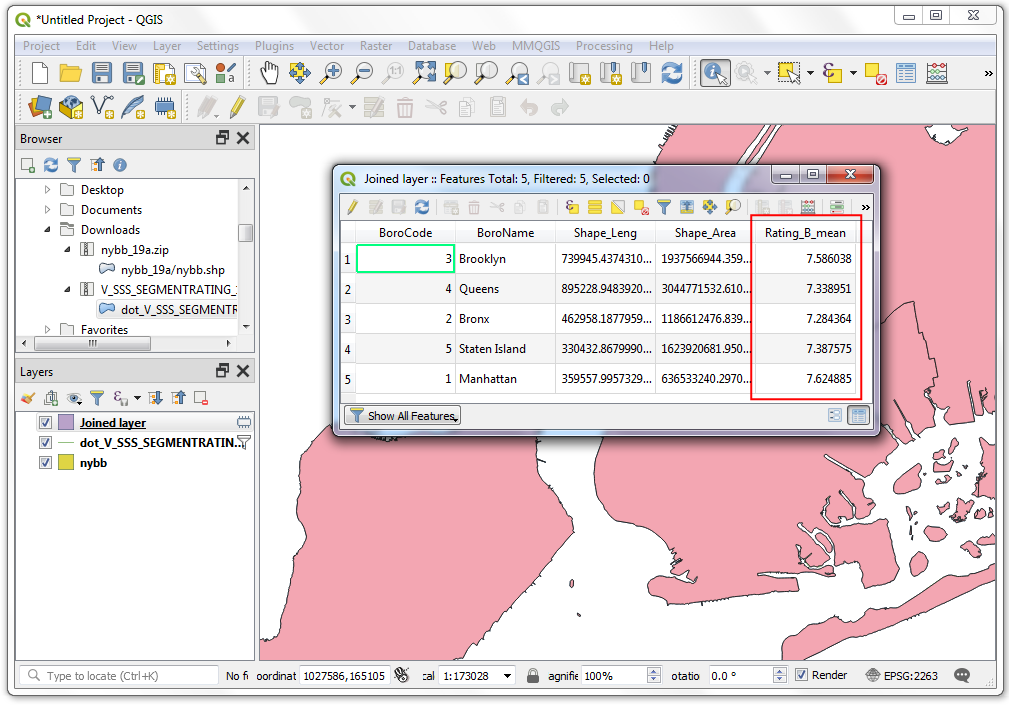

  1. 기본 QGIS 창으로 돌아가면 캔버스에 새로운 결합 레이어가 추가된 것을 볼 수 있습니다. 이 레이어의 속성 테이블을 엽니다. 해당 객체와 교차하는 모든 거리의 평균 등급과 함께 입력 자치구 레이어에 Rating_B_mean 열이 추가된 것을 확인할 수 있습니다.

../../_images/1428.png

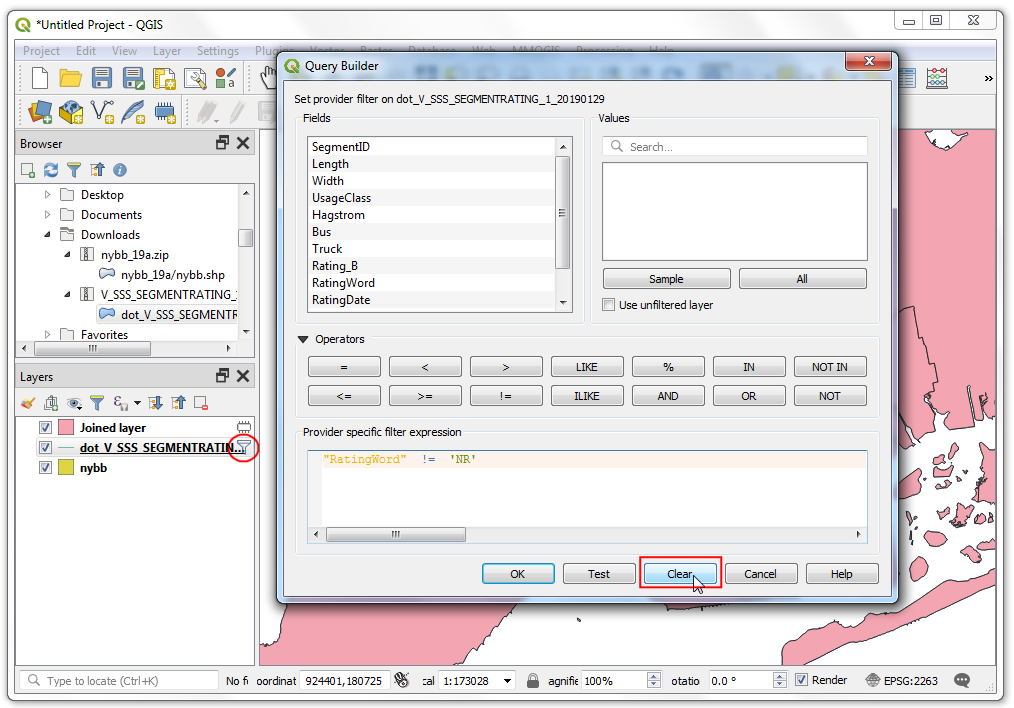

  1. 이제 역동작을 수행할 수 있습니다. 때로는 분석에서 공간 관계에 따라 다른 레이어에서 속성을 가져와야하지만 결합의 경우 계산하지 않아도 됩니다. 이러한 분석을 위해 위치 알고리즘별로 결합 속성을 사용할 수 있습니다. 이 작업을 통해 교차하는 자치구 다각형을 기준으로 거리 레이어의 각 객체에 자치구 이름을 추가합니다. 이 알고리즘을 실행하기 전에 dot_V_SSS_SEGMENTRATING_1_20190129 레이어에서 필터를 제거하겠습니다. 필터 아이콘을 클릭하고 쿼리 작성기에서 초기화를 선택합니다. 다음 확인을 클릭하십시오.

../../_images/1523.png

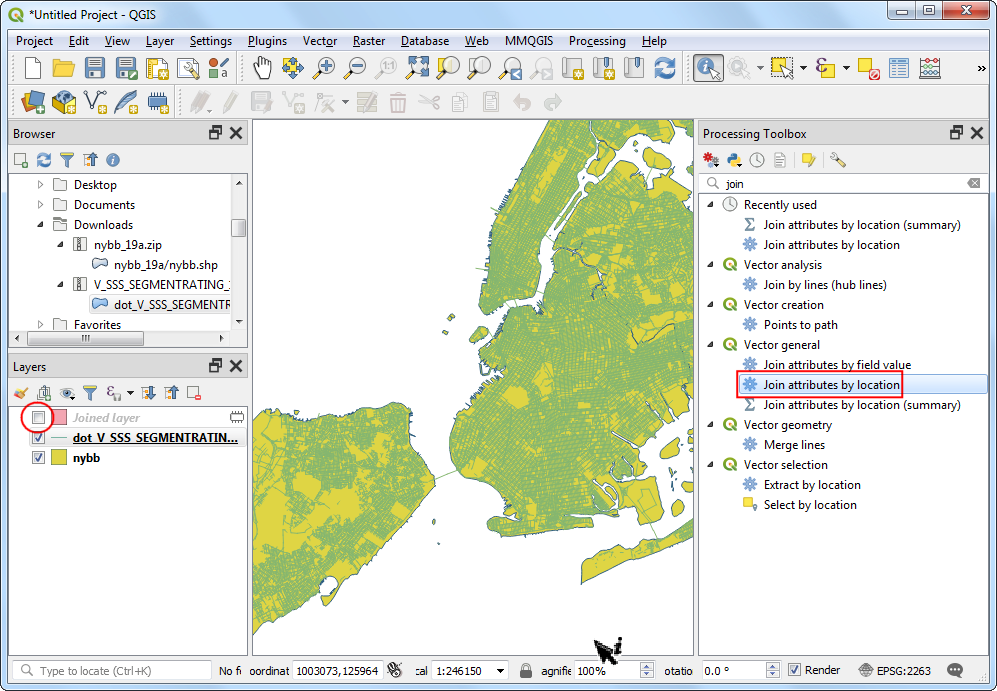

  1. 레이어 패널에서 결합된 레이어를 켭니다. 공간처리 툴박스에서 위치 알고리즘을 기준으로 벡터 일반 ‣ 위치에 따라 속성을 결합를 찾아 두 번 클릭하여 시작합니다.

../../_images/1622.png

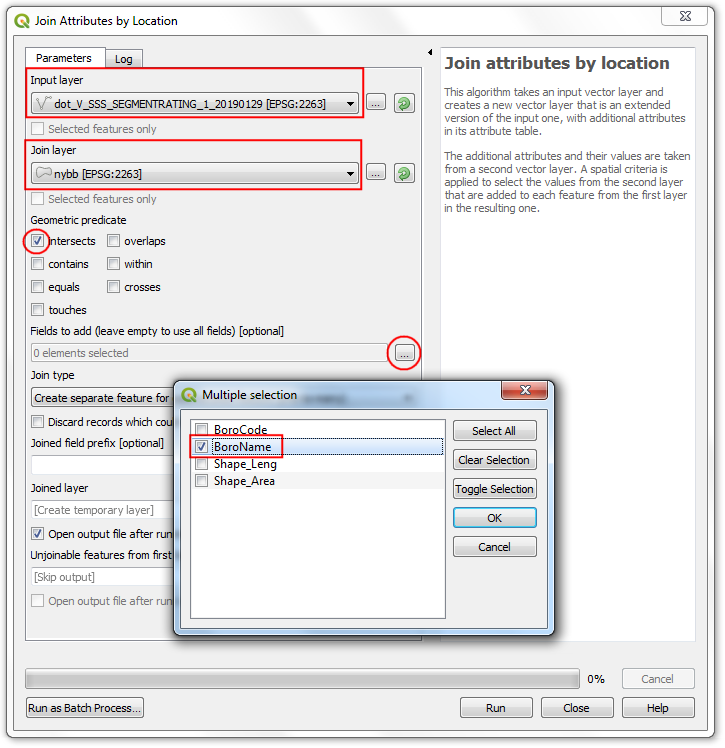

  1. 입력 레이어로 dot_V_SSS_SEGMENTRATING_1_20190129를 선택하고 결합 레이어로 nybb를 선택하십시오. 기하학적 조건을 기본 교차로 둘 수 있습니다. 추가할 필드 옆에 있는 … 아이콘을 클릭하고 자치구 이름을 선택하십시오. 확인을 클릭하십시오.

../../_images/1723.png

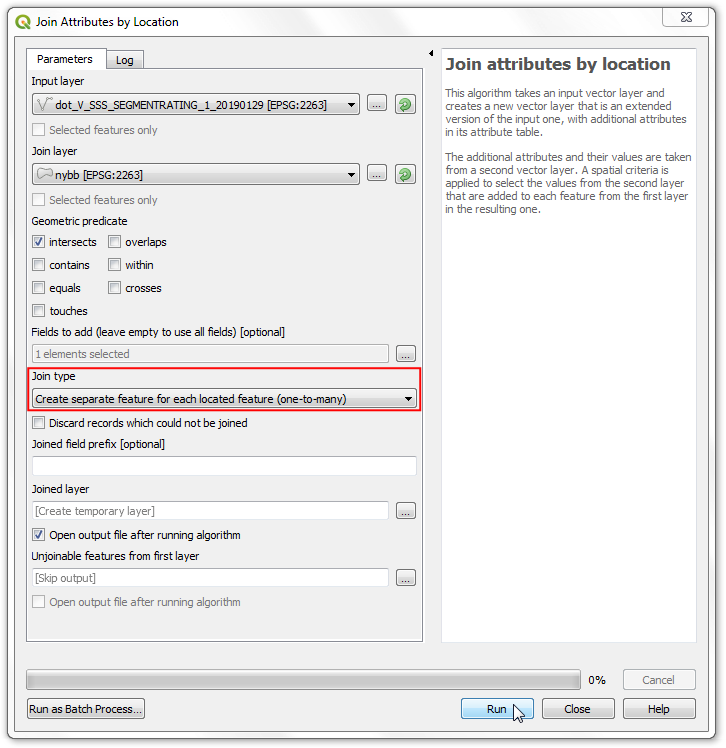

  1. 선분이 자치구 경계를 가로 지르기 때문에 우리는 결합 유형을 각 위치된 객체에 의한 결합된 별도 객체(일 대 다수)로 선택합니다. 실행을 클릭하십시오.

../../_images/1820.png

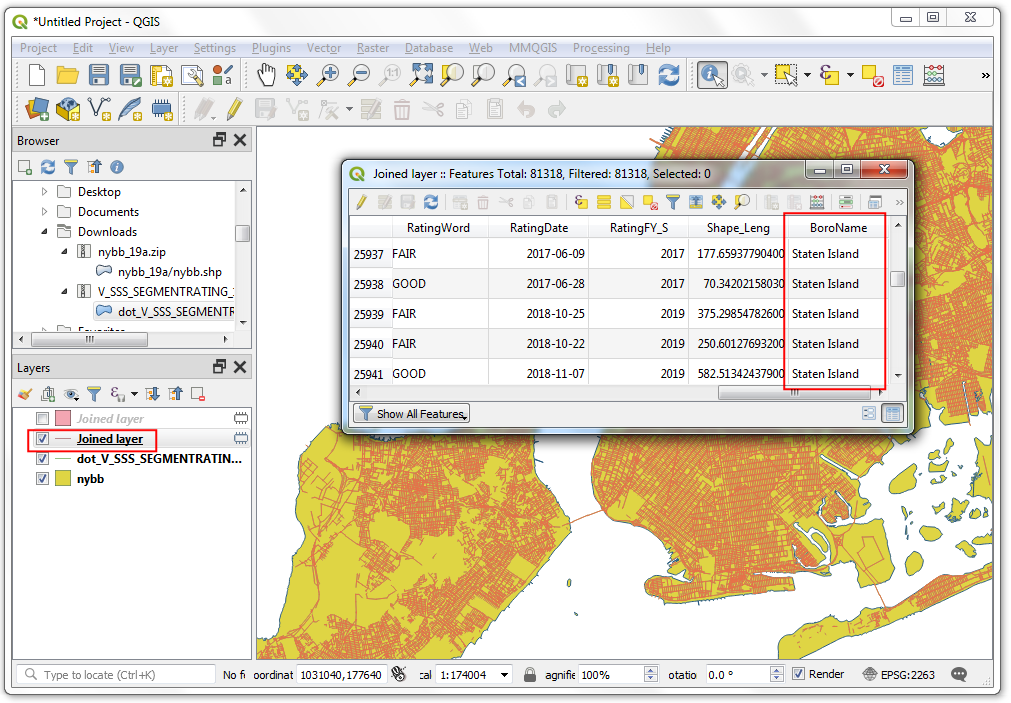

  1. 알고리즘 처리가 완료되면 새로 추가된 결합 레이어의 속성 표를 엽니다. 각 거리의 객체에 새로운 자치구 이름 속성이 추가된 것을 볼 수 있습니다.

../../_images/1917.png
