Rad sa podacima o terenu (QGIS3)

Podaci o terenu ili nadmorskoj visini su korisni za mnoge GIS analize i često se koriste u mapama. QGIS3 ima ugrađene dobre mogućnosti obrade terena. U ovom tutorijalu ćemo proći kroz korake za generisanje različitih proizvoda iz podataka o nadmorskoj visini, kao što su senka brda i konture.

Pregled zadataka

Zadatak je da se naprave konture i mapa senki za područje oko Mont Everesta.

Druge veštine koje ćete naučiti

  • Pretraživanje i preuzimanje slobodno dostupnih podataka o terenu.

  • Izvoz vektorskog sloja kao KML i njegov pregled u programu Google Earth.

  • Zaglađivanje konturnih linija.

Dobijte podatke

Radićemo sa skupom podataka GMTED2010 od USGS-a. GMTED (Global Multi-resolution Terrain Elevation Data) je globalni skup podataka o terenu koji je novija verzija skupa podataka GTOPO30.

Evo kako da pretražite i preuzmete relevantne podatke sa USGS Earthexplorer-a.

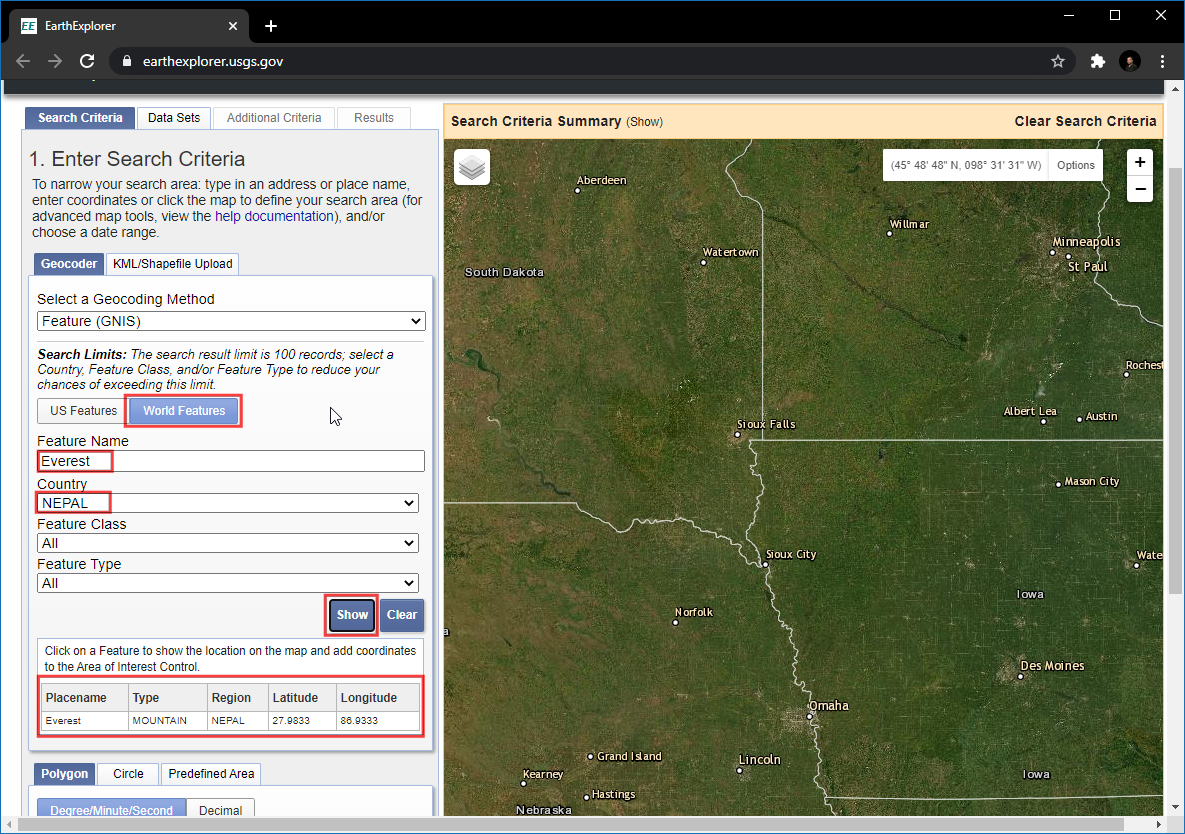

  1. Idite na USGS Earthexplorer . U kartici Kriterijumi pretrage kliknite na Svetske karakteristike. U Naziv karakteristike unesite Everest, u Zemlja unesite NEPAL, kliknite na Prikaži. Ovo će prikazati tabelu sa informacijama o lokaciji. Izaberite Everest pod Naziv mesta.

../../_images/1169.png

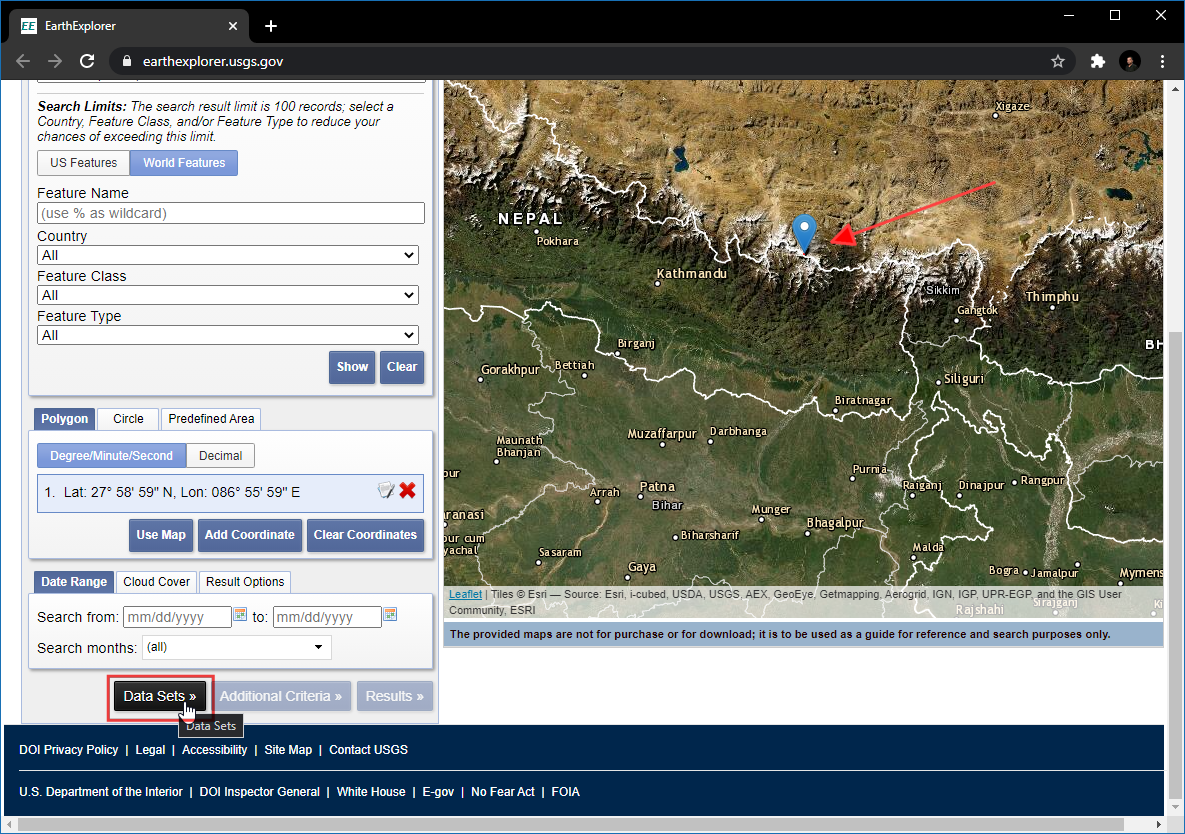

  1. Sada će se platno pomeriti na lokaciju Mt. Everest. Kliknite na Skupovi podataka.

../../_images/2138.png

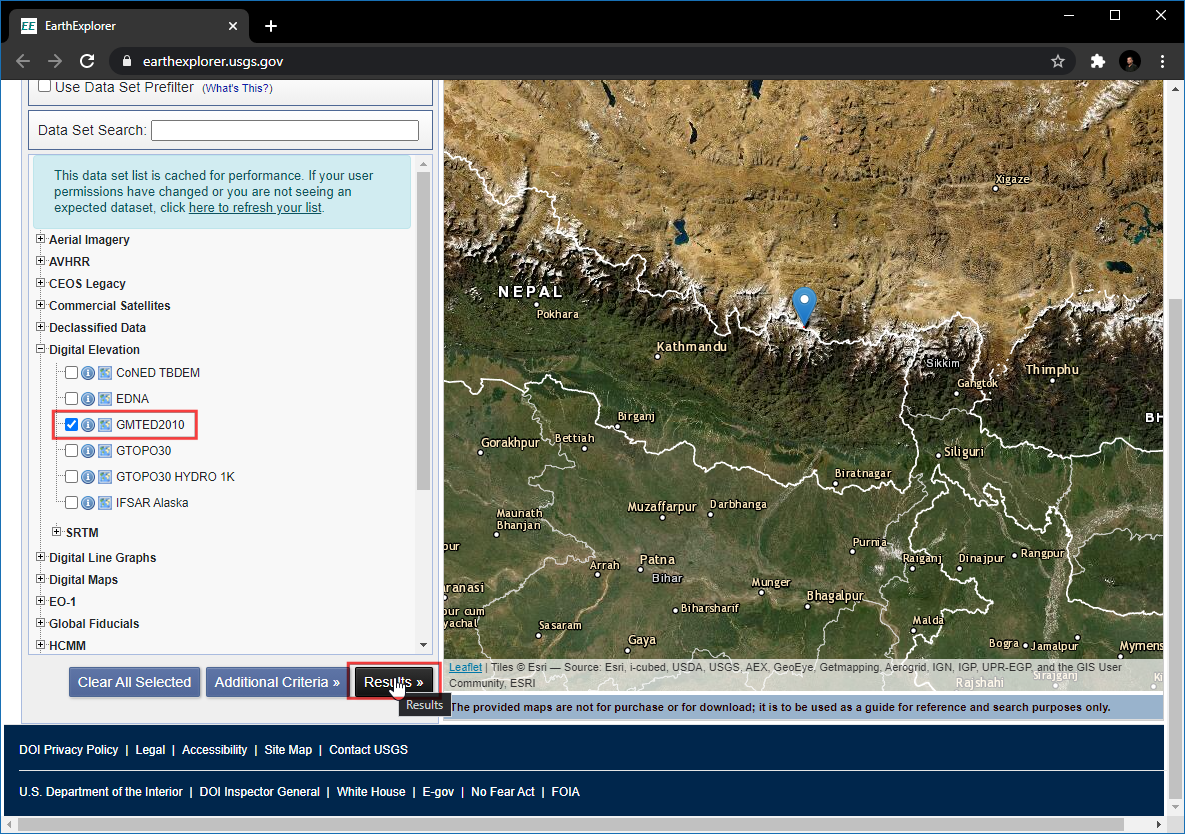

  1. Proširite grupu Digitalna elevacija i označite GMTED2010. Kliknite na Rezultati.

../../_images/377.png

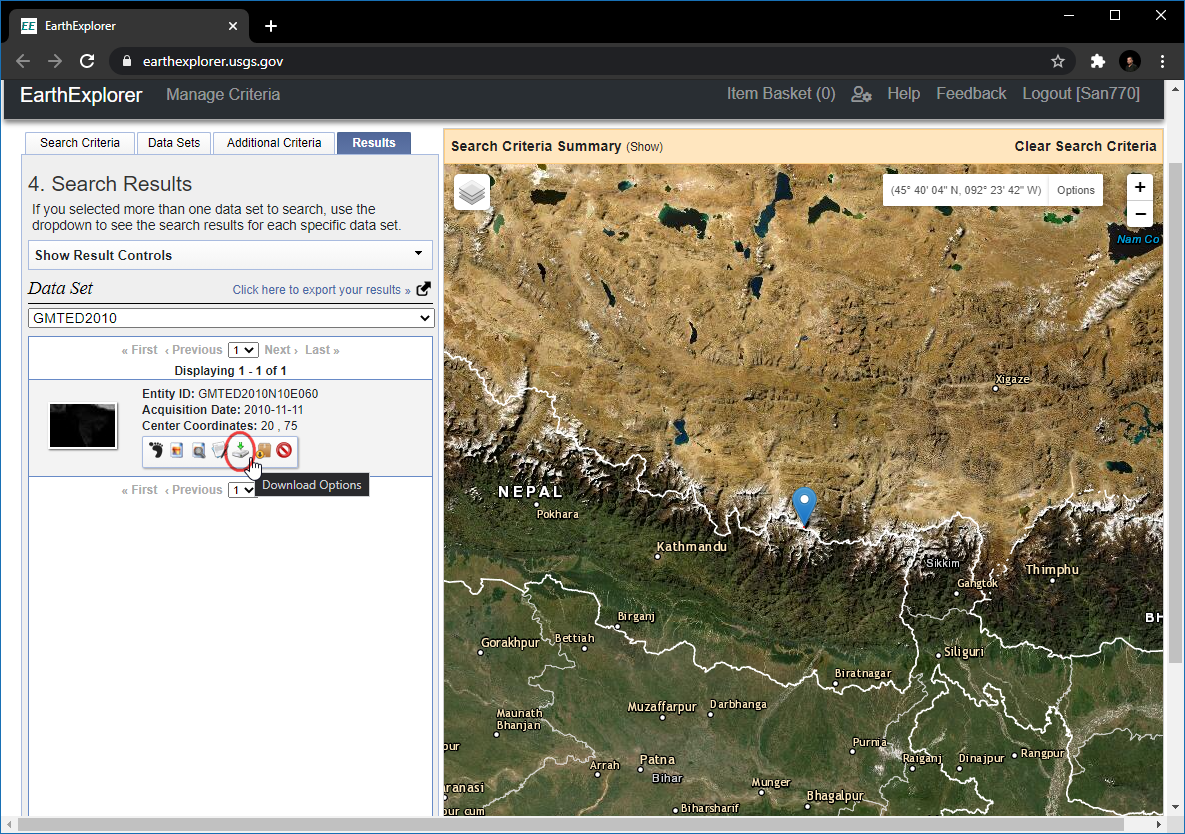

  1. Kliknite na dugme Opcije preuzimanja.

Упозорење

U ovom trenutku ćete morati da se prijavite na sajt. Možete da kreirate besplatan nalog ako ga nemate.

../../_images/447.png

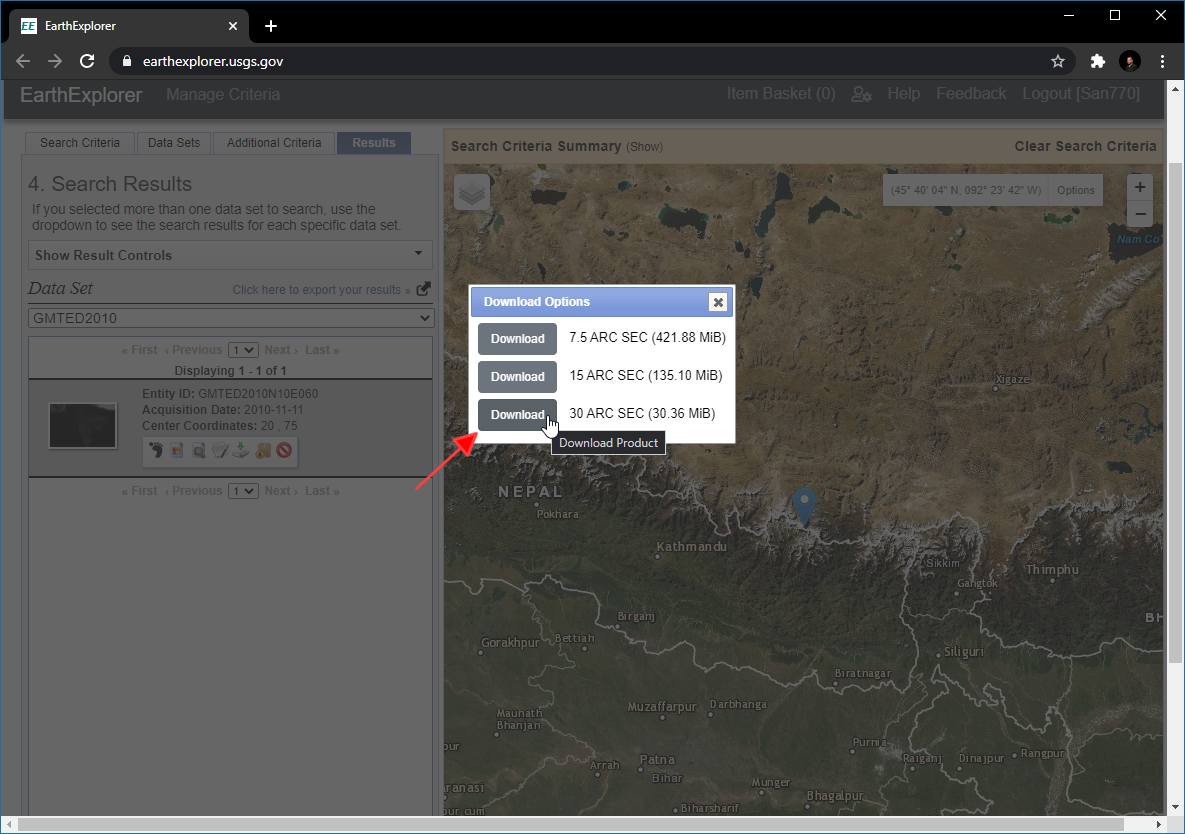

  1. Izaberite opciju 30 ARC SEC i kliknite na Preuzmi.

../../_images/541.png

Sada ćete imati datoteku pod nazivom GMTED2010N10E060_300.zip. Podaci o nadmorskoj visini se distribuiraju u različitim rasterskim formatima kao što su ASC, BIL, GeoTiff itd. QGIS podržava širok raznovrsnost rasterskih formata putem GDAL biblioteke. GMTED podaci dolaze kao GeoTiff datoteke koje se nalaze u ovoj zip arhivi.

Radi lakšeg snalaženja, možete direktno preuzeti kopiju podataka odozdo.

GMTED2010N10E060_300.zip

Izvor podataka: [GMTED2010]

Procedura

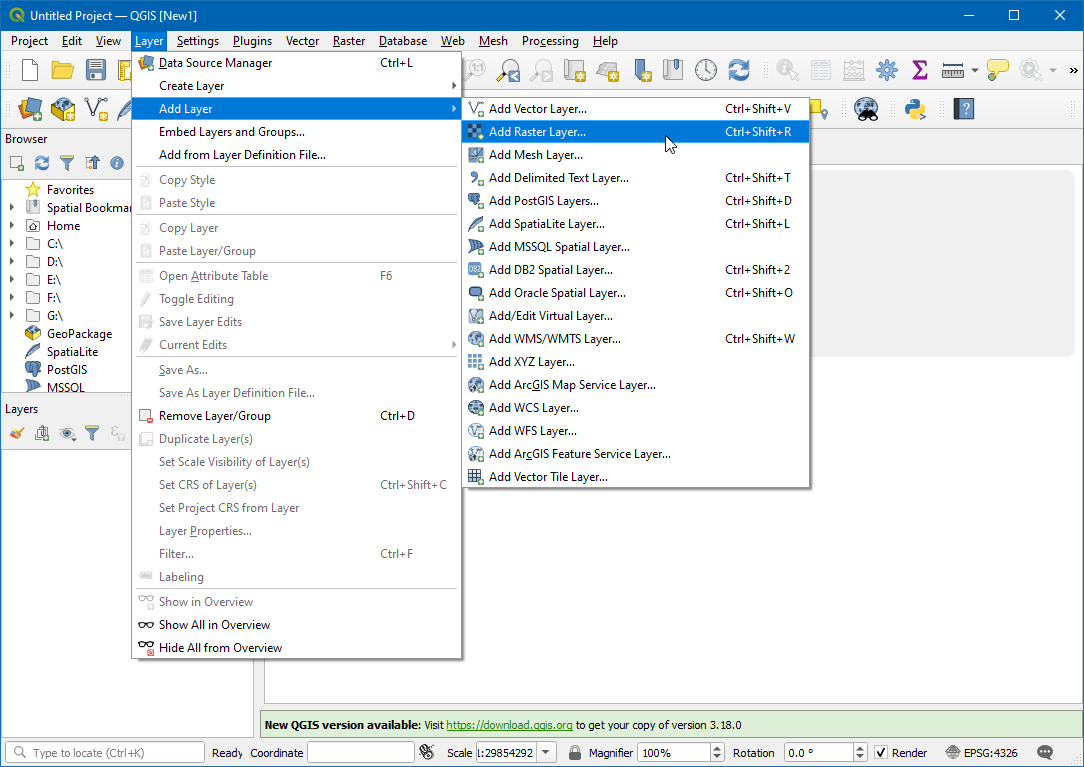

  1. Otvorite Sloj ‣ Dodaj sloj ‣ Dodaj rasterski sloj.

../../_images/640.png

  1. Kliknite na … pod Izvor, potražite i izaberite datoteku pod nazivom 10n060e_20101117_gmted_mea300.tif.

../../_images/740.png

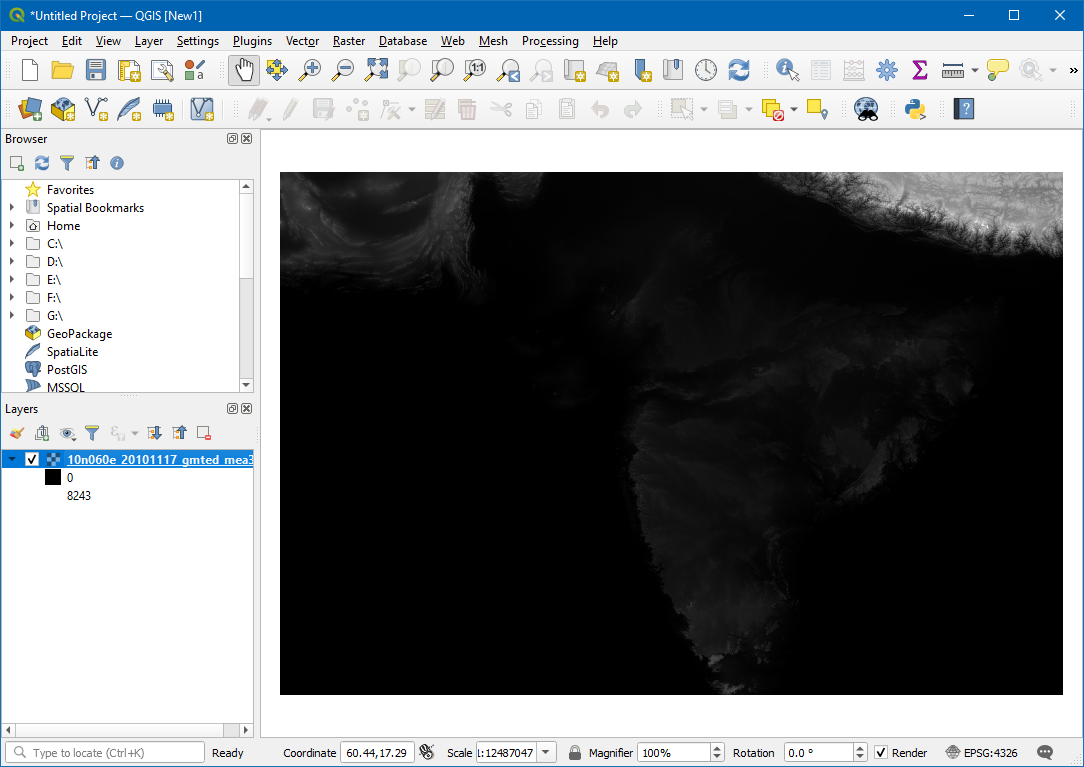

  1. Videćete podatke o terenu prikazane u QGIS Canvas-u. Svaki piksel u rasteru terena predstavlja prosečnu nadmorsku visinu u metrima na toj lokaciji. Tamni pikseli predstavljaju područja sa niskom nadmorskom visinom, a svetliji pikseli predstavljaju područja sa velikom nadmorskom visinom.

../../_images/839.png

  1. Hajde da pronađemo područje koje nas zanima. Iz Vikipedije, nalazimo da se koordinate za naše područje koje nas zanima - Mont Everest - nalaze na koordinatama 27.9881° N, 86.9253° E. Imajte na umu da QGIS koristi koordinate u formatu (geografska širina, geografska dužina) kada je CRS podešen na EPSG:4326. Stoga, nalepite vrednost 27.9881, 86.9253 na dno QGIS prozora gde piše Coordinate i pritisnite guilabel:Enter. Prikazni okvir će biti centriran na ovoj koordinati. Da biste uvećali, unesite 1:1000000 u polje Scale i pritisnite Enter. Videćete da se prikazni okvir zumira na područje oko Himalaja.

../../_images/940.png

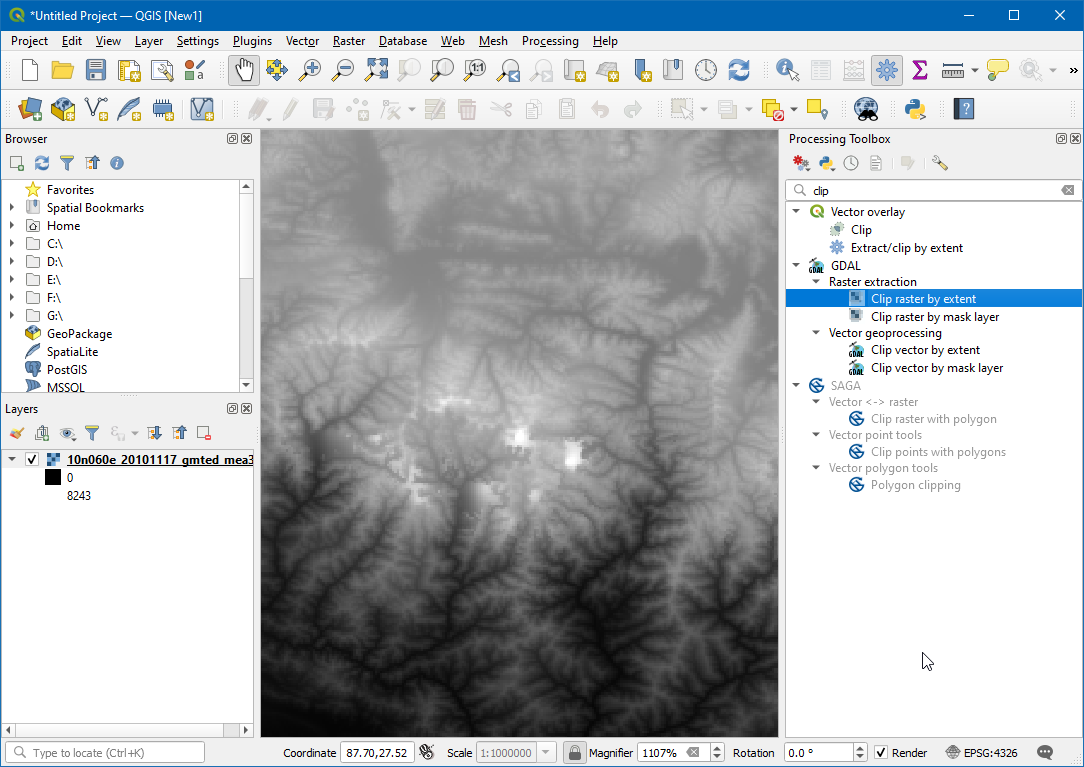

  1. Sada ćemo iseći raster na ovu oblast od interesa. Potražite „Iseci“ u Alatke za obradu. Izaberite „Iseci raster po obimu“ pod GDAL algoritmima.

../../_images/1047.png

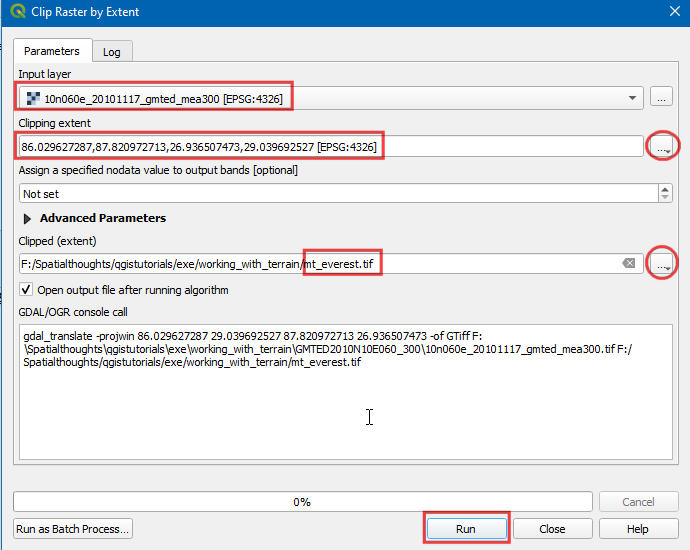

  1. U prozoru Clip Raster by Extent, izaberite 10n060e_20101117_gmted_mea300 kao Input Layer, kliknite na ... u Clipping extent i izaberite Use Map canvas extent, kliknite na ... u Clipped (extent) i unesite ime kao mt_everest.tif. Kliknite na Run.

../../_images/1170.png

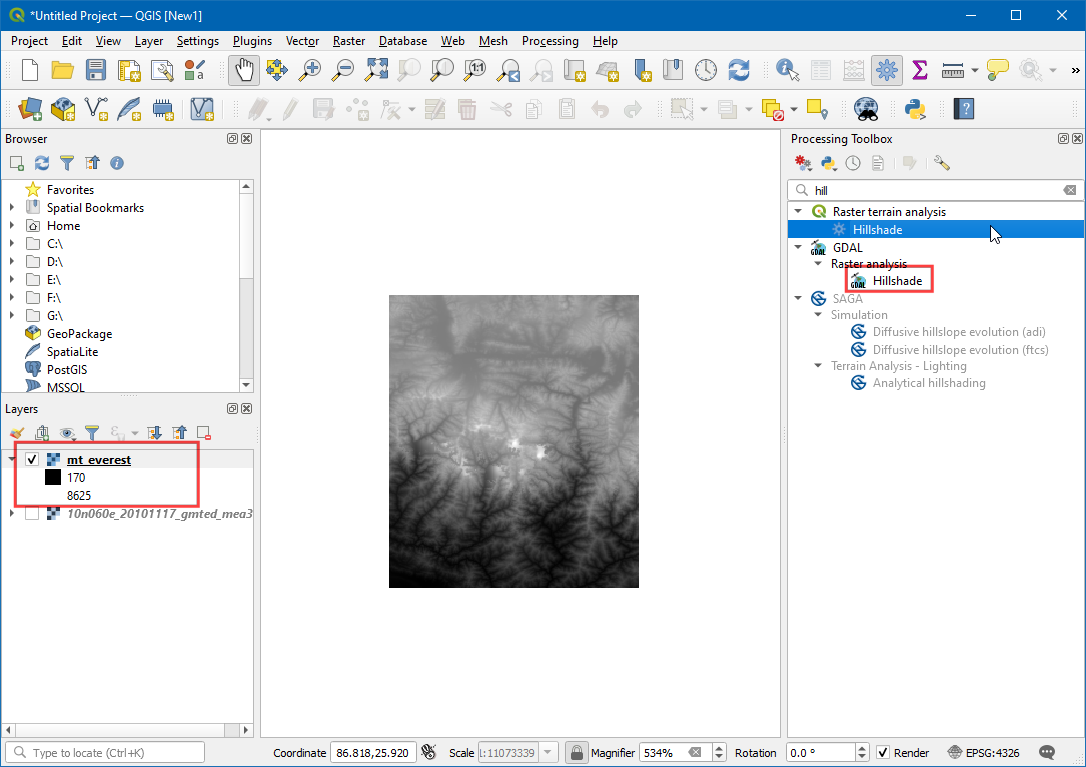

  1. Novi sloj mt_everest će se pojaviti na platnu. Potražite Hill u Processing Toolbox. Izaberite algoritam Hillshade pod GDAL algoritmima.

../../_images/1250.png

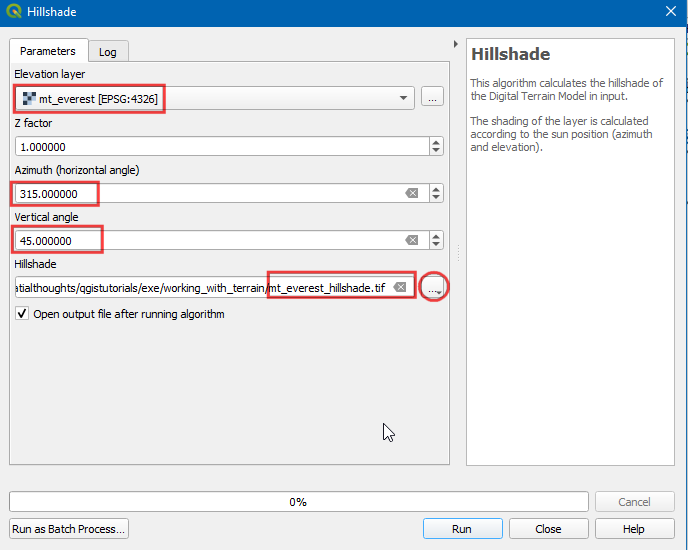

  1. U prozoru Hillshade, izaberite mt_everest kao Sloj elevacije, unesite 315.000 u Azimut (horizontalni ugao), unesite 45.000 u Vertikalni ugao. Kliknite na ... u Hillshade i unesite ime kao mt_everest_hillshade.tif. Kliknite na Pokreni.

../../_images/1348.png

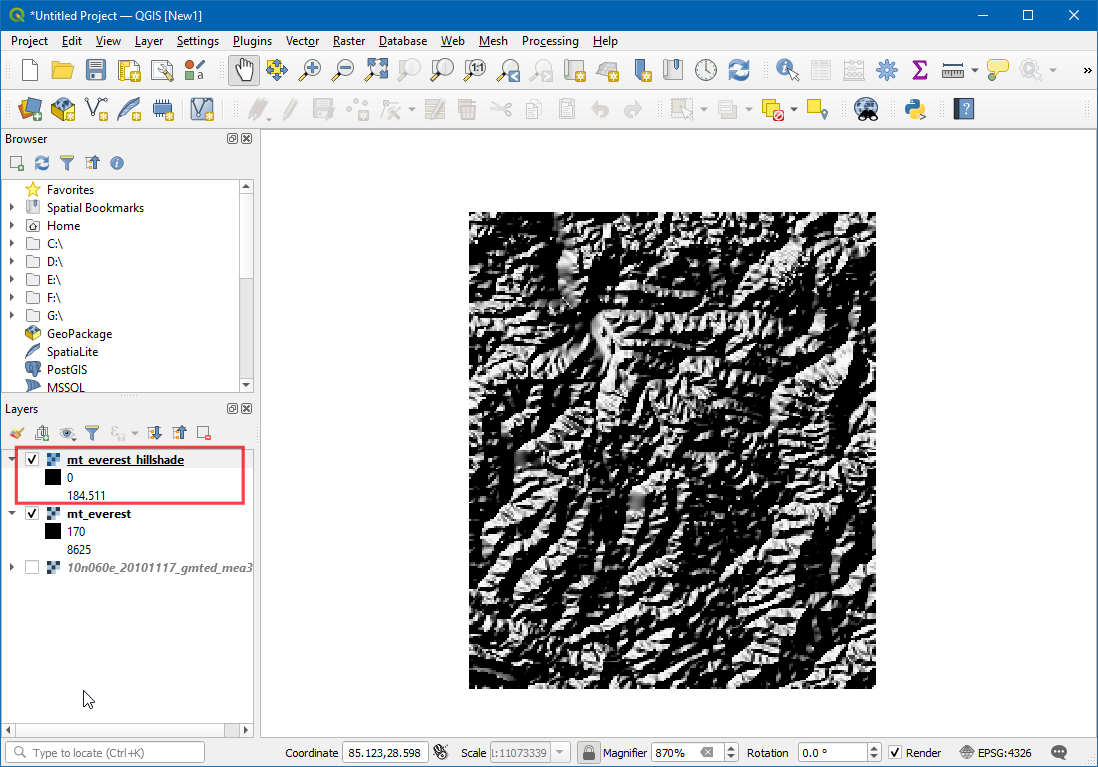

  1. Novi sloj „mt_everest_hillshade“ će se pojaviti na platnu.

../../_images/1444.png

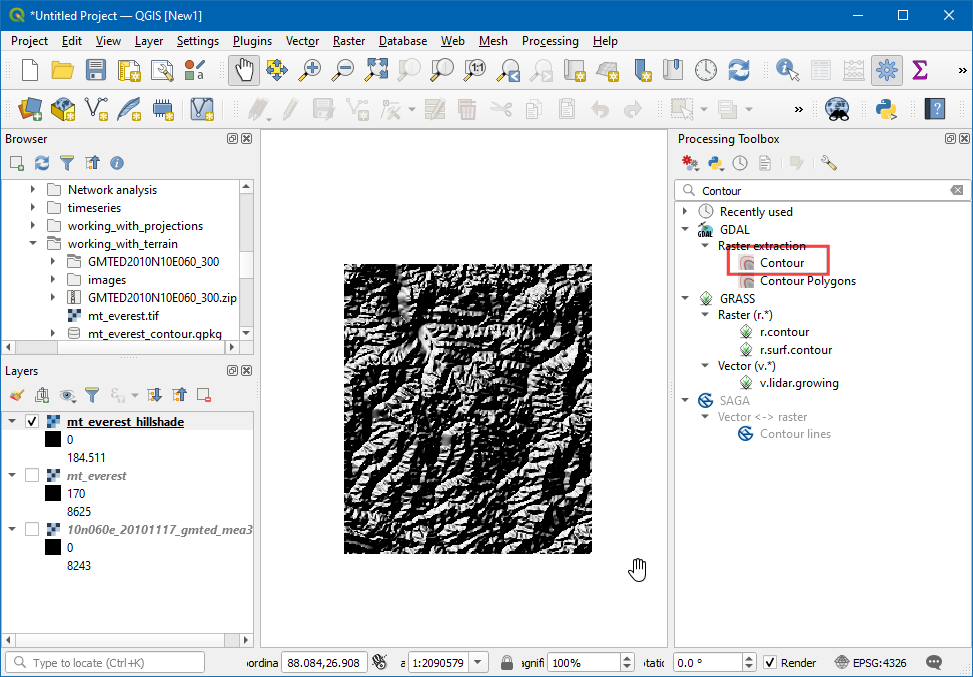

  1. Potražite Kontur u Alatke za obradu. Izaberite algoritam Kontur pod GDAL algoritmima.

../../_images/1538.png

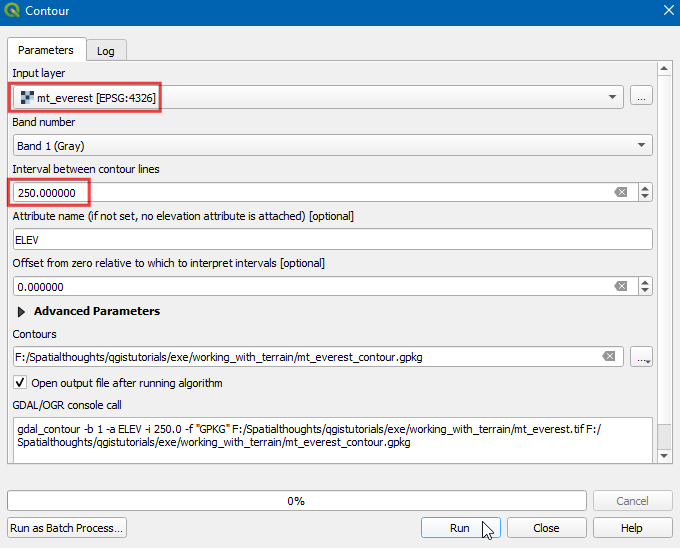

  1. U prozoru Contour, izaberite mt_everest kao Input Layer, unesite 250 u Interval between contours lines. Kliknite na ... u Contours i unesite ime kao mt_everest_contour.gpkg. Kliknite na Run.

../../_images/1635.png

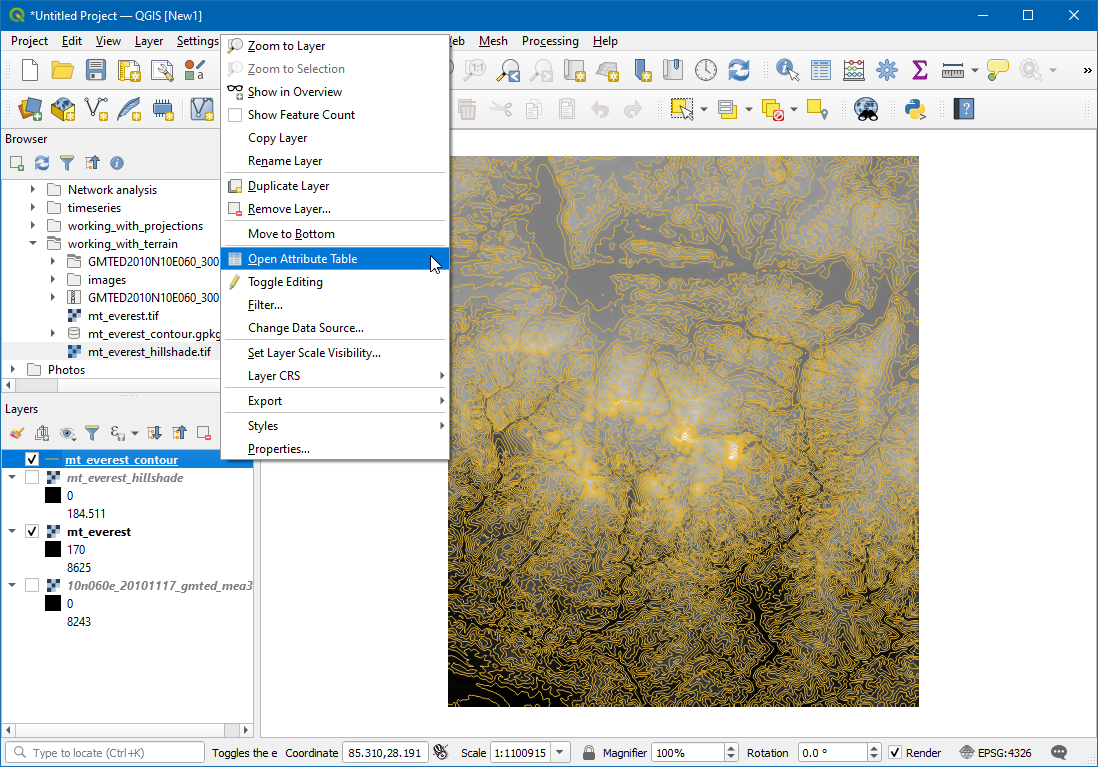

  1. Novi sloj mt_everest_contour će se pojaviti na platnu. Kliknite desnim tasterom miša na sloj i izaberite Otvori tabelu atributa.

../../_images/1735.png

  1. Videćete da svaka linija ima atribut pod nazivom ELEV. Ovo je visina u metrima koju svaka linija predstavlja. Kliknite na zaglavlje kolone nekoliko puta da biste sortirali vrednosti po opadajućem redosledu. Ovde ćete pronaći liniju koja predstavlja najvišu nadmorsku visinu u našim podacima, tj. Mont Everest.

../../_images/1830.png

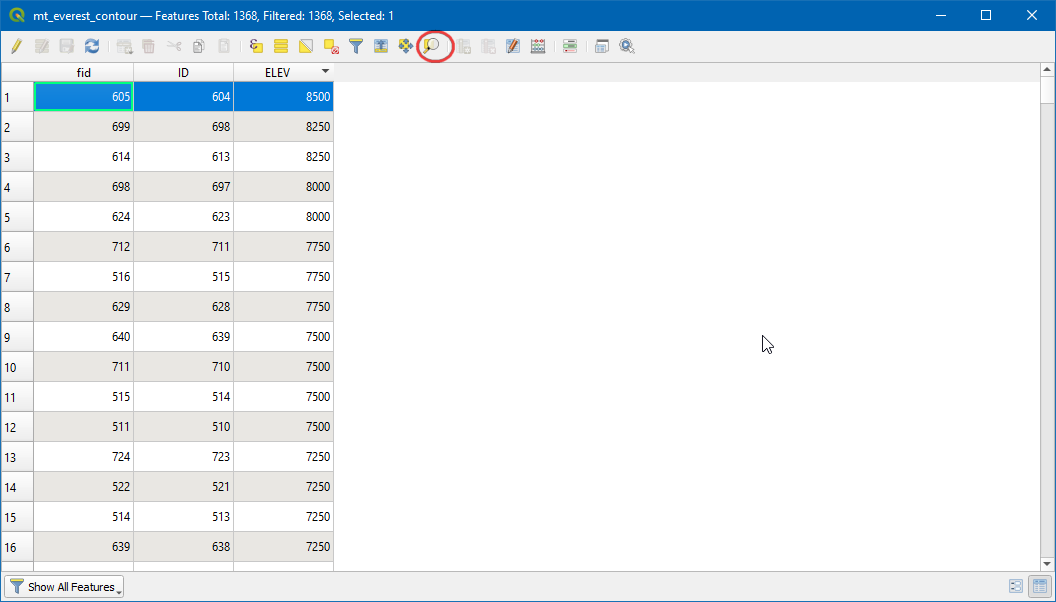

  1. Izaberite gornji red i kliknite na dugme Zumiraj na selekciju.

../../_images/1924.png

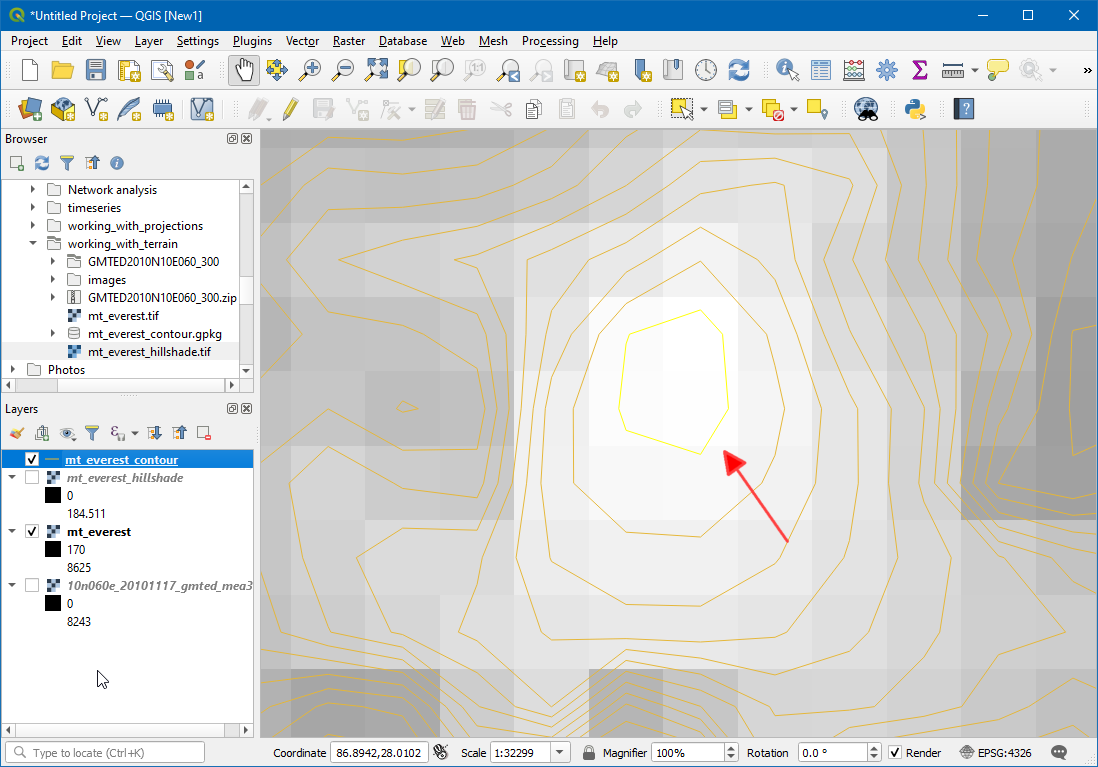

  1. Prebacite se na glavni QGIS prozor. Videćete izabranu konturnu liniju označenu žutom bojom. Ovo je područje najviše nadmorske visine u našem skupu podataka.

../../_images/2022.png

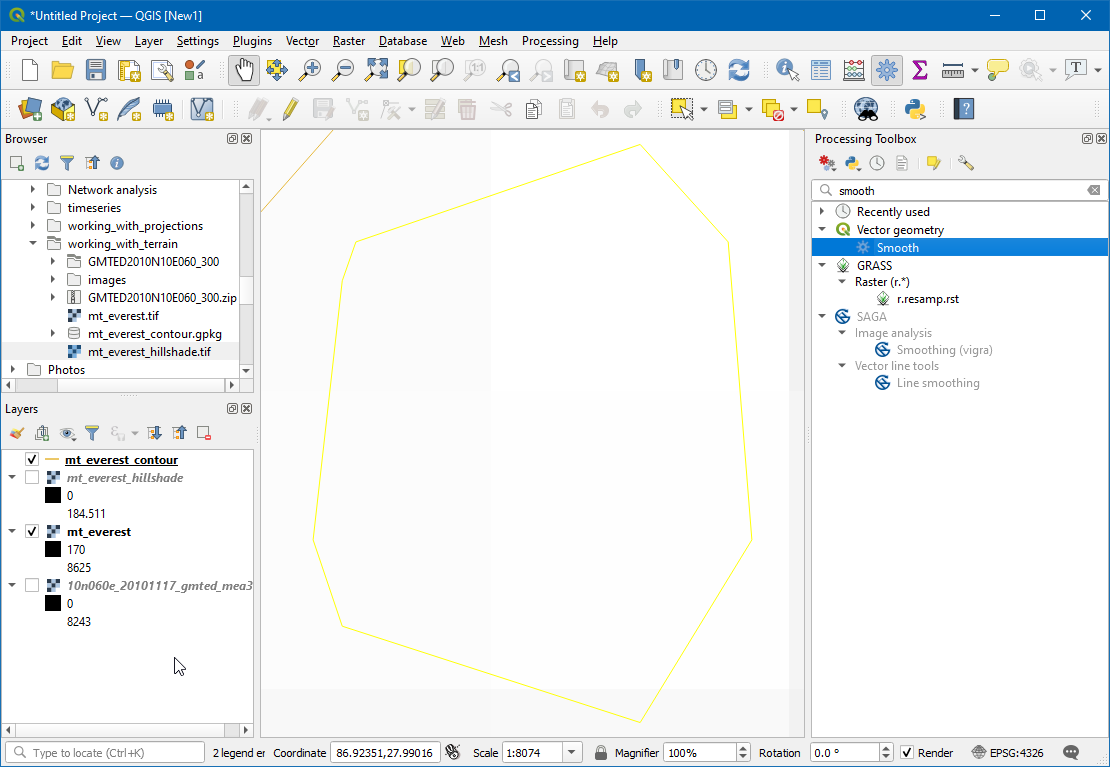

  1. Potražite „Smooth“ u Processing Toolbox. Izaberite „Smooth“ pod „Vector geometria“.

../../_images/2139.png

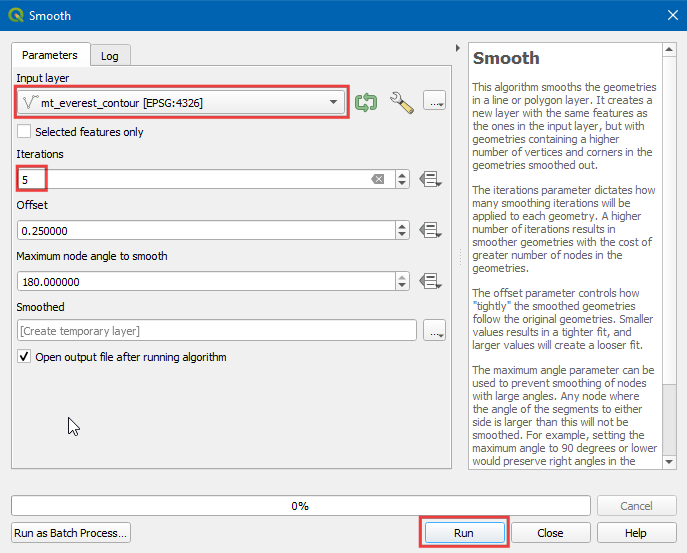

  1. U prozoru Smooth, izaberite mt_everest_contour kao Input Layer, unesite 5 u Iterations. Kliknite na Run.

Упозорење

Algoritam za izravnavanje funkcioniše dodavanjem dodatnih čvorova duž linija. Kako povećavate broj iteracija, broj čvorova u konturnim linijama se značajno povećava. Zato budite oprezni pri korišćenju većeg broja iteracija. Možete smanjiti veličinu datoteke izlaza tako što ćete je izvesti kao shapefile i pojednostaviti rezultate koristeći Mapshaper.

../../_images/2223.png

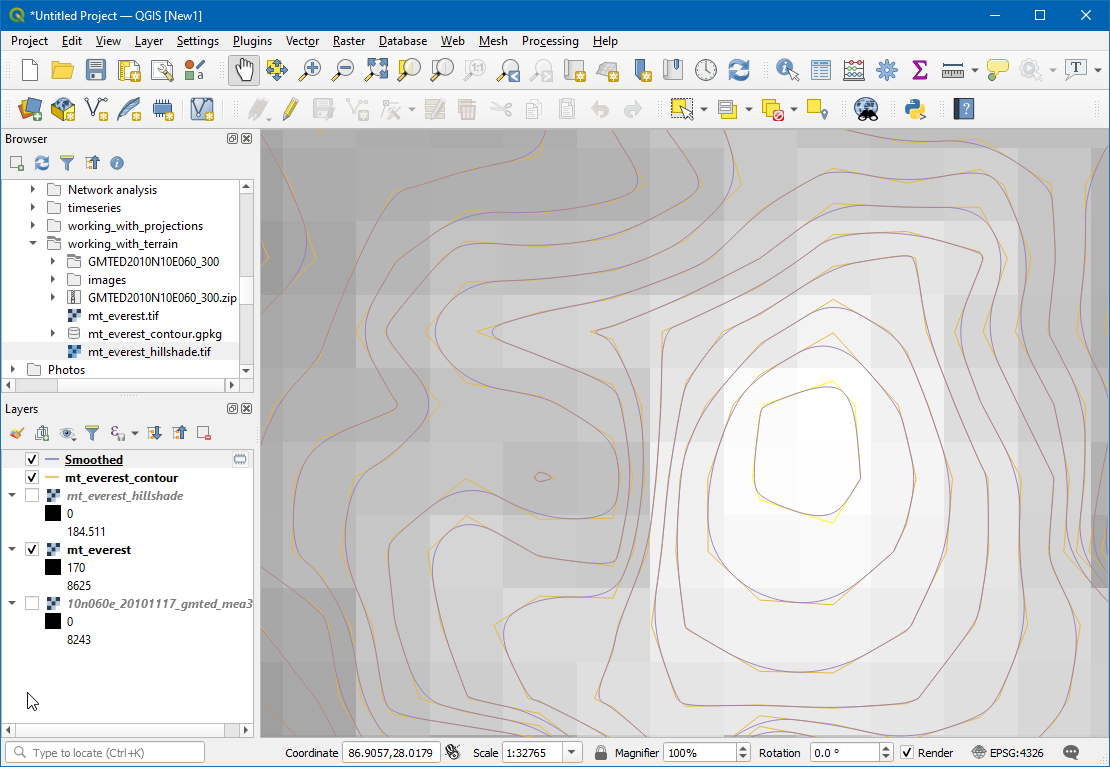

  1. Novi sloj „Smoothed“ će se pojaviti na platnu. Ovaj sloj će imati glatke ivice u poređenju sa slojem „mt_everest_contour“.

../../_images/2320.png

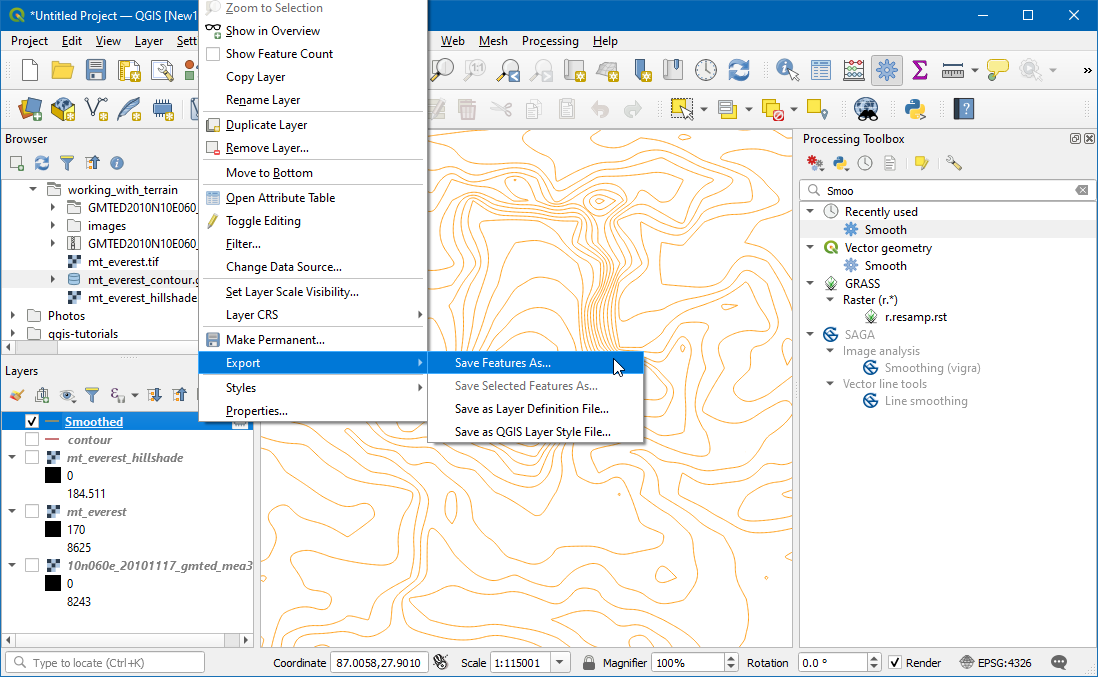

  1. Takođe možete vizualizovati svoj konturni sloj i proveriti analizu tako što ćete izvesti konturni sloj kao KML i pregledati ga u Google Earth-u. Kliknite desnim tasterom miša na izglađeni sloj, izaberite Izvoz ‣ Sačuvaj objekat kao….

../../_images/2420.png

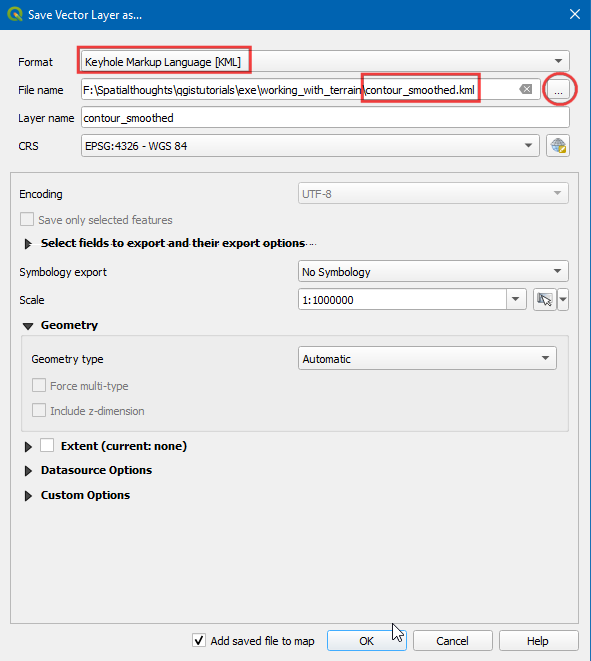

  1. Izaberite Keyhole Markup Language [KML] kao Format. Kliknite na ... u File name i unesite ime kao contour_smoothed.kml. Kliknite na OK.

../../_images/2519.png

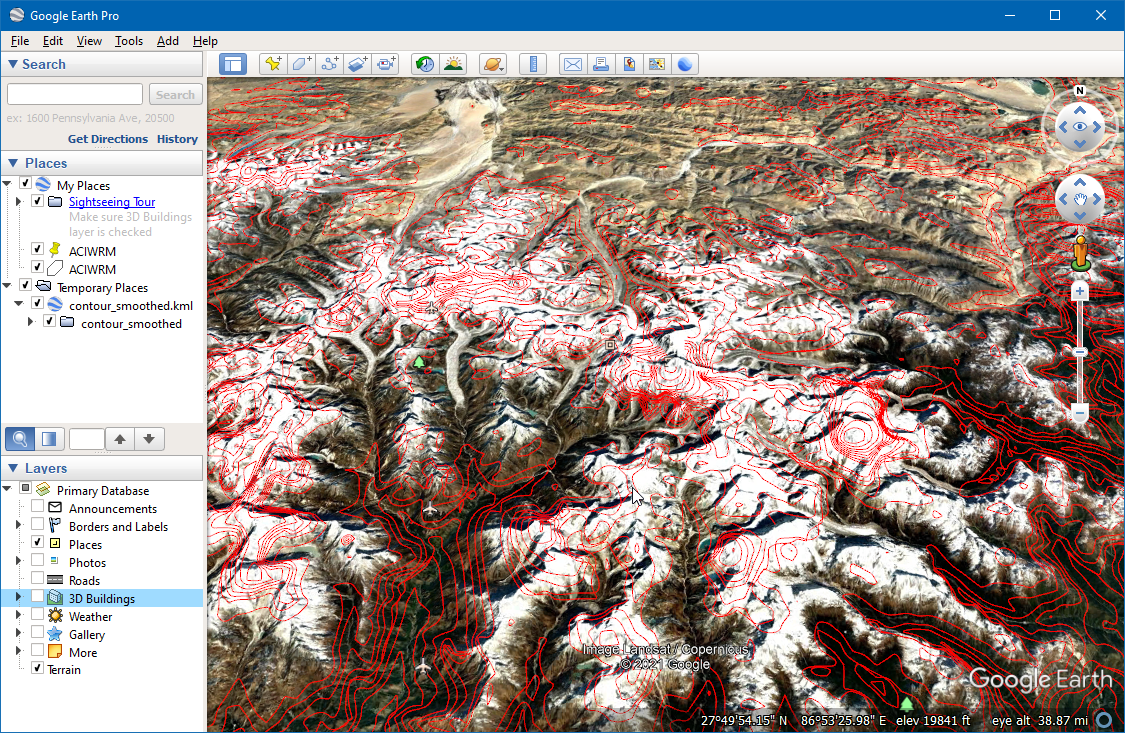

  1. Pregledajte izlaznu datoteku na disku i dvaput kliknite na nju da biste otvorili Google Earth Pro.

../../_images/2616.png
