Interpoliranje podataka o tačkama (QGIS3)

Interpolacija je često korišćena GIS tehnika za kreiranje kontinuirane površine od diskretnih tačaka. Mnogo fenomena iz stvarnog sveta je kontinuirano - nadmorske visine, zemljište, temperature itd. Ako bismo želeli da modeliramo ove površine za analizu, nemoguće je izvršiti merenja na celoj površini. Stoga se terenska merenja vrše na različitim tačkama duž površine, a međuvrednosti se dobijaju procesom koji se naziva „interpolacija“. U QGIS-u, interpolacija se postiže korišćenjem ugrađenih alata za interpolaciju iz kutije sa alatkama za obradu.

Pregled zadataka

Izmerićemo dubinu terena za jezero Arlington u Teksasu i na osnovu tih merenja kreirati mapu reljefa i kontura.

Druge veštine koje ćete naučiti

  • Kreiranje kontura iz tačkastih podataka.

  • Maskiranje vrednosti bez podataka iz rasterskog sloja.

  • Dodavanje oznaka vektorskom sloju.

Dobijte podatke

Odbor za razvoj voda Teksasa pruža „shapefile-ove za završena istraživanja jezera <https://www.twdb.texas.gov/surfacewater/surveys/completed/list/index.asp>`_.

Preuzmite shapefiles istraživanja iz 2007-12 za jezero Arlington.

Radi lakšeg snalaženja, možete direktno preuzeti primere podataka korišćene u ovom tutorijalu sa linka ispod.

Shapefiles.zip

Izvori podataka: [TWDB]

Procedura

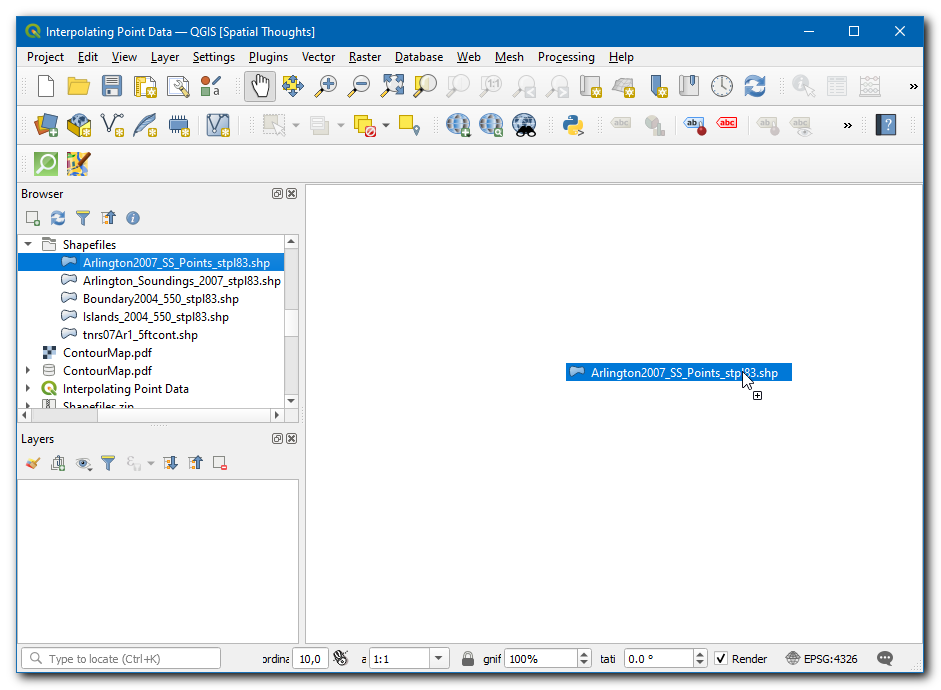

  1. Otvorite QGIS, u Browser pronađite i prevucite sloj Arlington2007_SS_points_stpl83 na platno.

../../_images/1105.png

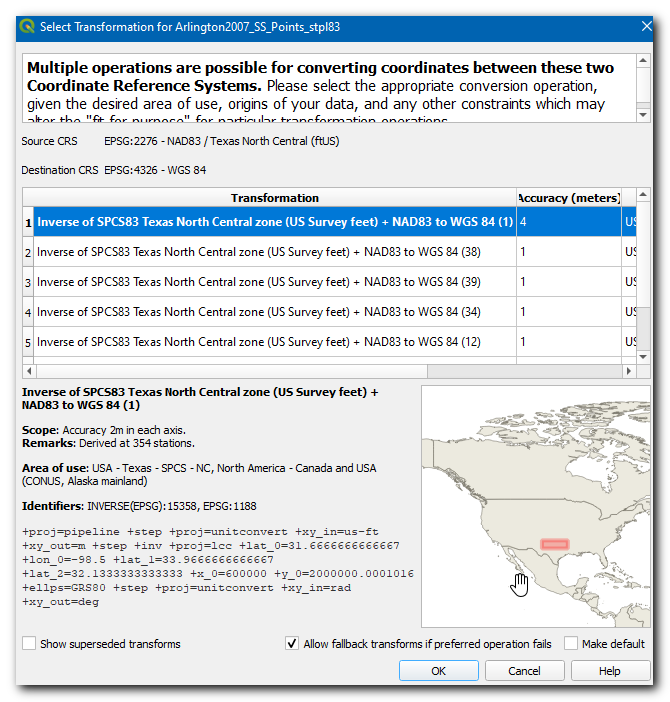

  1. Pojaviće se dijalog prozor Izaberite transformaciju Arlington2007_SS_points_stpl83, ostavite izbor na podrazumevanoj vrednosti i kliknite U redu.

../../_images/2101.png

  1. Sloj će biti dodat, sada pronađite i prevucite sloj „Boundary2004_550_stpl83.shp“ na platno.

../../_images/339.png

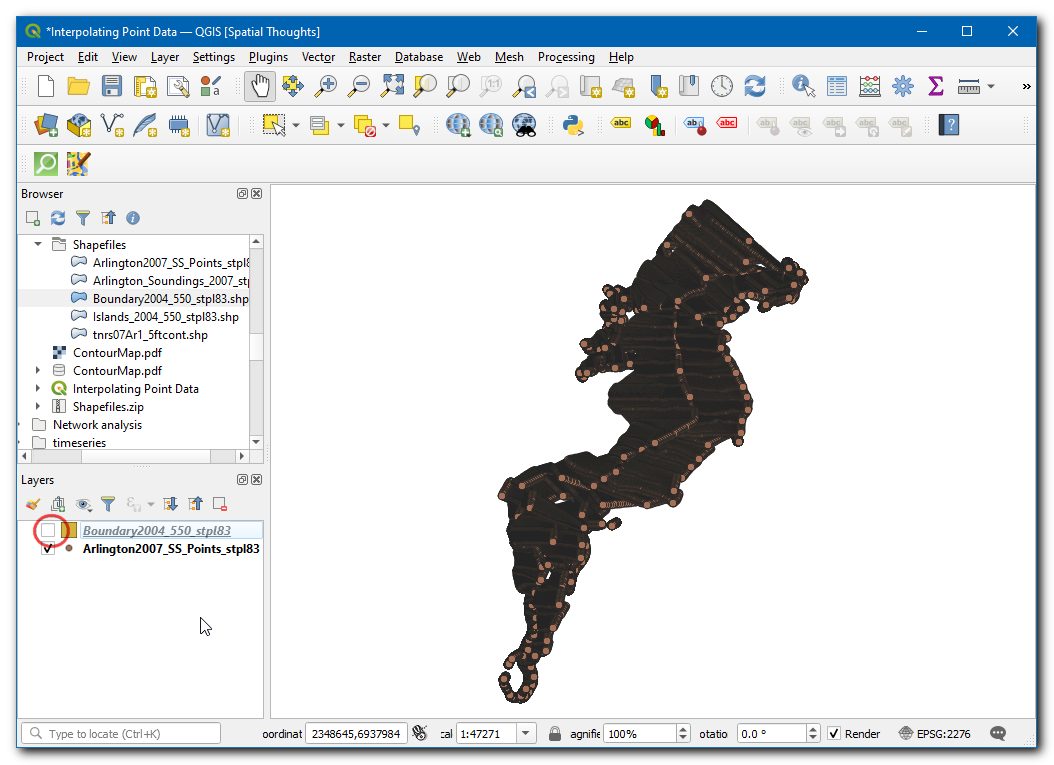

  1. Sloj će biti dodat na platno, sada isključite ovaj sloj da biste vizualizovali „Arlington2007_SS_points_stpl83“.

../../_images/420.png

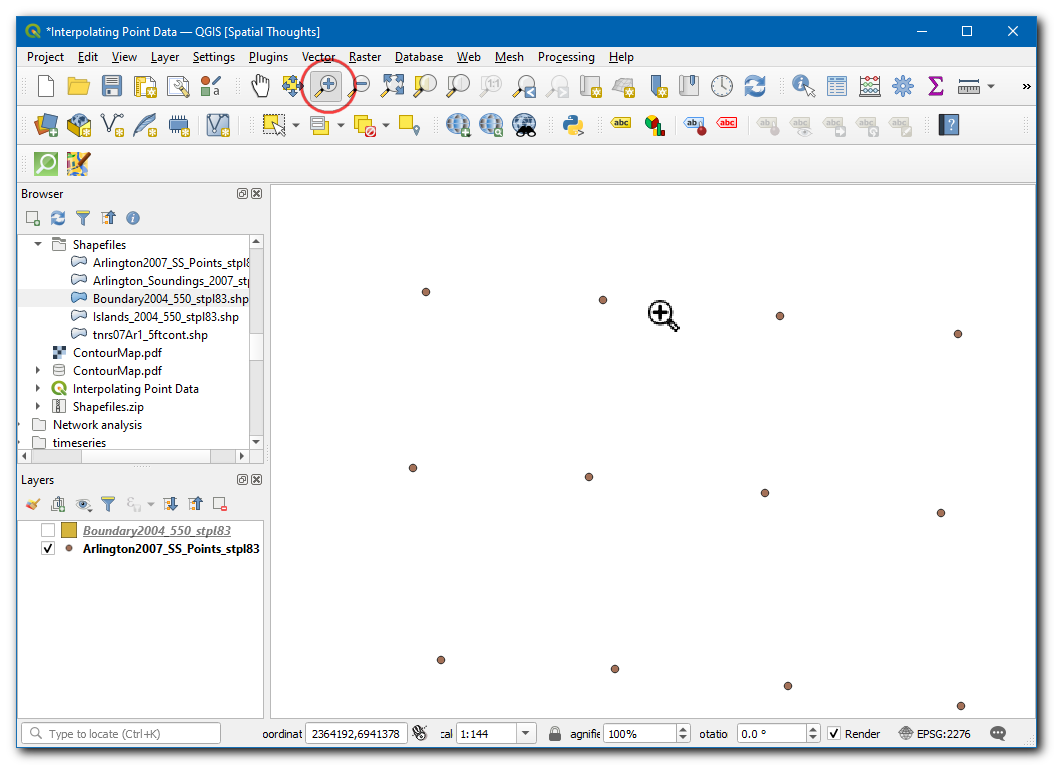

  1. Kliknite na ikonu Uvećaj i izaberite malu oblast na ekranu. Kako zumirate, videćete tačke. Svaka tačka predstavlja očitavanje koje je snimio dubinometr na lokaciji koju je zabeležila DGPS oprema.

../../_images/519.png

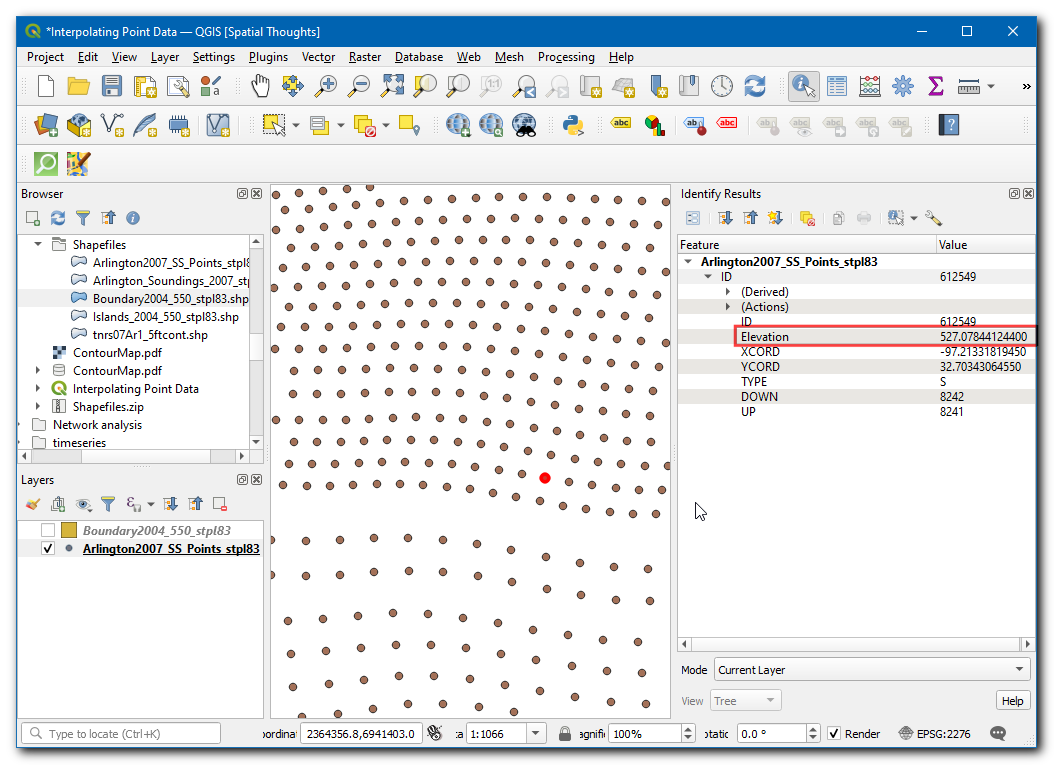

  1. Izaberite alatku Identify i kliknite na tačku. Videćete panel Identify Results sa desne strane sa vrednošću atributa tačke. U ovom slučaju, atribut ELEVATION sadrži dubinu jezera na toj lokaciji. Pošto je naš zadatak da kreiramo profil dubine i konture elevacije, koristićemo ove vrednosti kao ulaz za interpolaciju.

../../_images/619.png

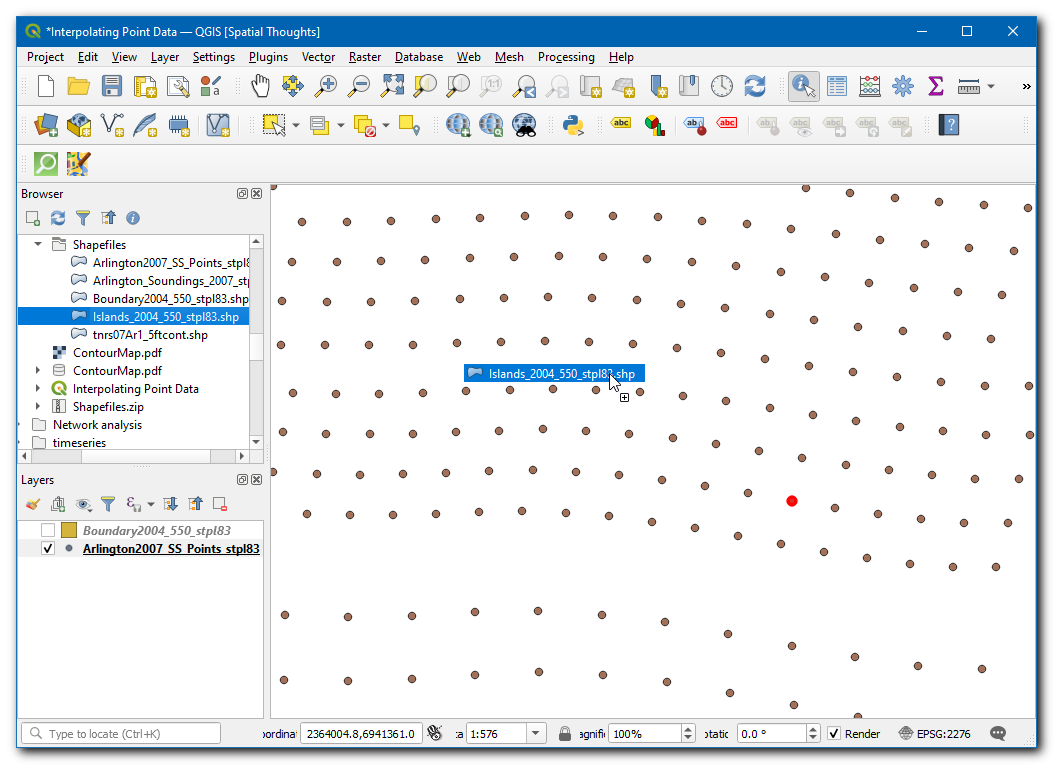

  1. Iz Browser pronađite i prevucite sloj Islands_2004_550_stpl83.shp na platno.

../../_images/718.png

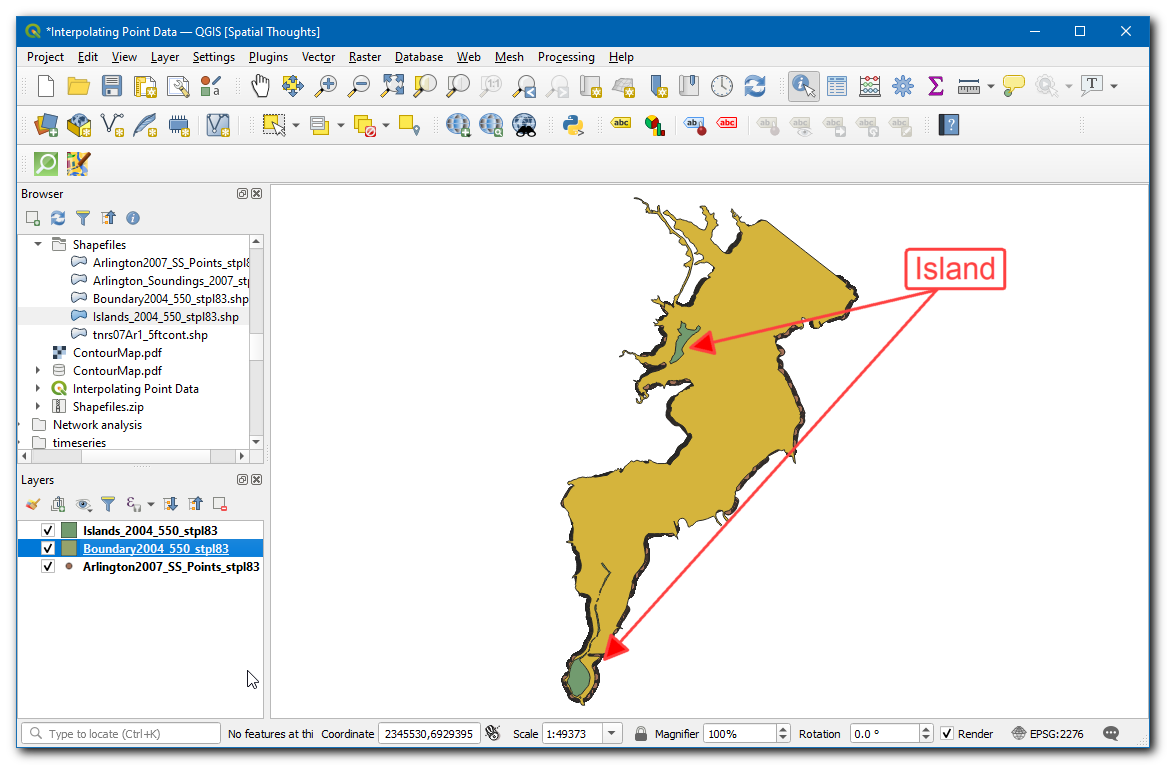

  1. Sloj će biti dodat na platno, ovaj sloj sadrži informacije o ostrvima u regionu koja treba da imaju konstantnu elevaciju (ne treba ih interpolirati).

../../_images/818.png

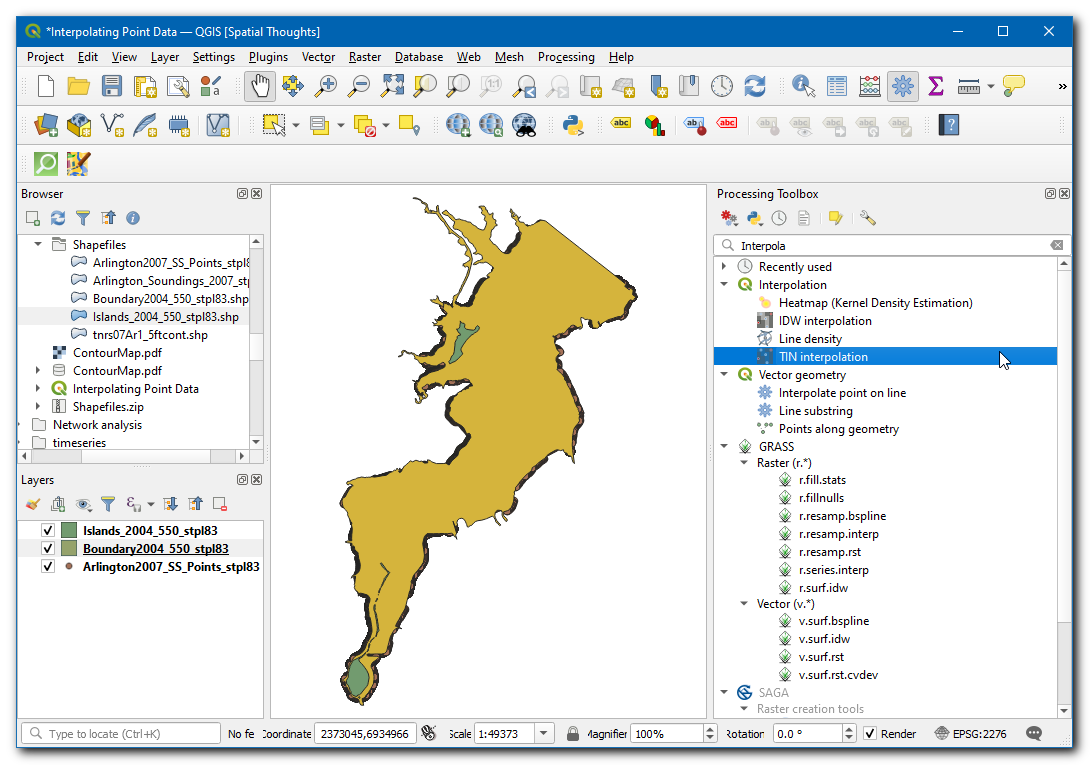

  1. Iz Alatke za obradu, potražite i pronađite alatku Interpolacija ‣ TIN interpolacija. Dvaput kliknite da biste je pokrenuli.

Белешка

Rezultati interpolacije mogu značajno da variraju u zavisnosti od metode i parametara koje izaberete. QGIS interpolacija podržava metode Triangulisane nepravilne mreže (TIN) i Inverznog ponderisanja rastojanja (IDW) za interpolaciju. TIN metod se obično koristi za podatke o nadmorskoj visini, dok se IDW metod koristi za interpolaciju drugih vrsta podataka kao što su koncentracije minerala, populacije itd. Za više detalja pogledajte modul Prostorna analiza u QGIS dokumentaciji.

../../_images/918.png

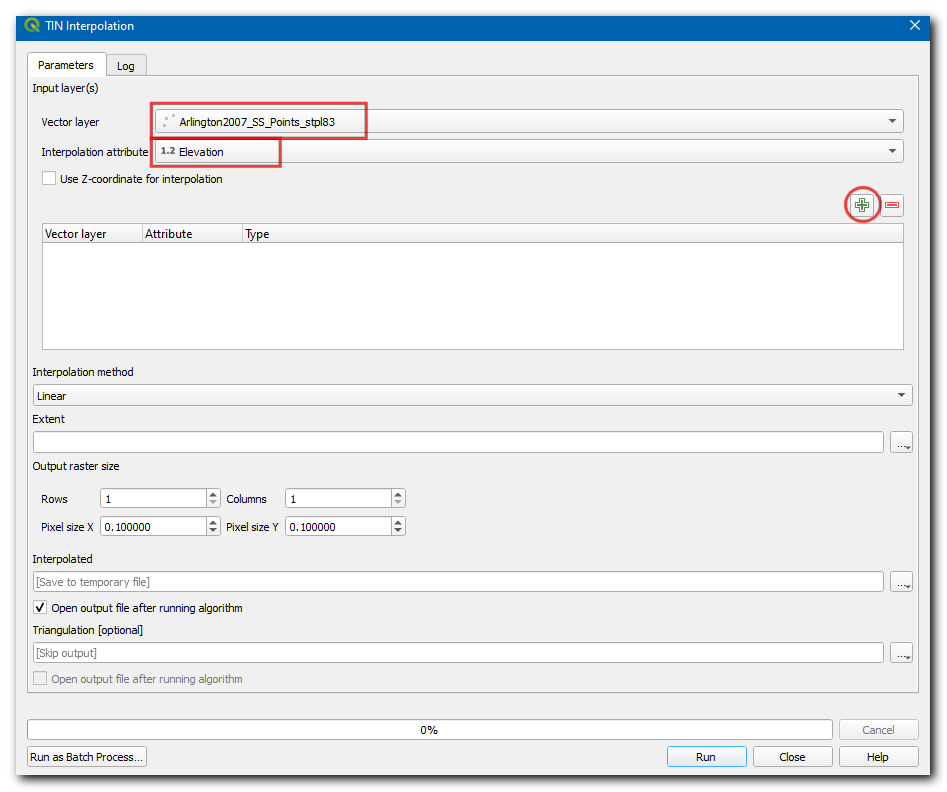

  1. U dijaloškom okviru TIN interpolacija, izaberite Arlington2007_SS_points_stpl83 kao Vektorski sloj, Kota kao Atribut interpolacije. Zatim kliknite na ikonu Dodaj.

../../_images/1024.png

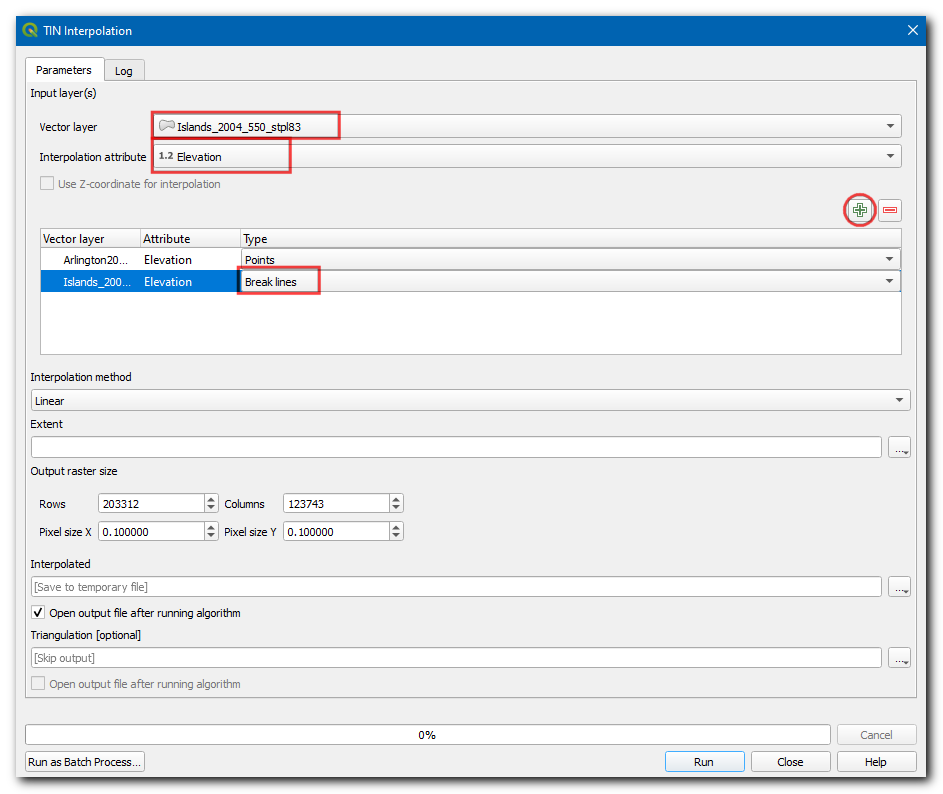

  1. Sada, izaberite Islands_2004_550_stpl83 kao Vektorski sloj, Elevation kao Atribut interpolacije. Zatim kliknite na ikonu Dodaj. Sada promenite Tip sloja na Linije prekida.

../../_images/1127.png

Белешка

Linija prekida nam omogućava da modeliramo iznenadne prekide u elevaciji prilikom modeliranja površinskih slojeva. Određivanje tipa sloja kao Linije prekida će reći algoritmu interpolacije da koristi konstantnu elevaciju za ostrva umesto interpoliranih vrednosti iz tačaka.

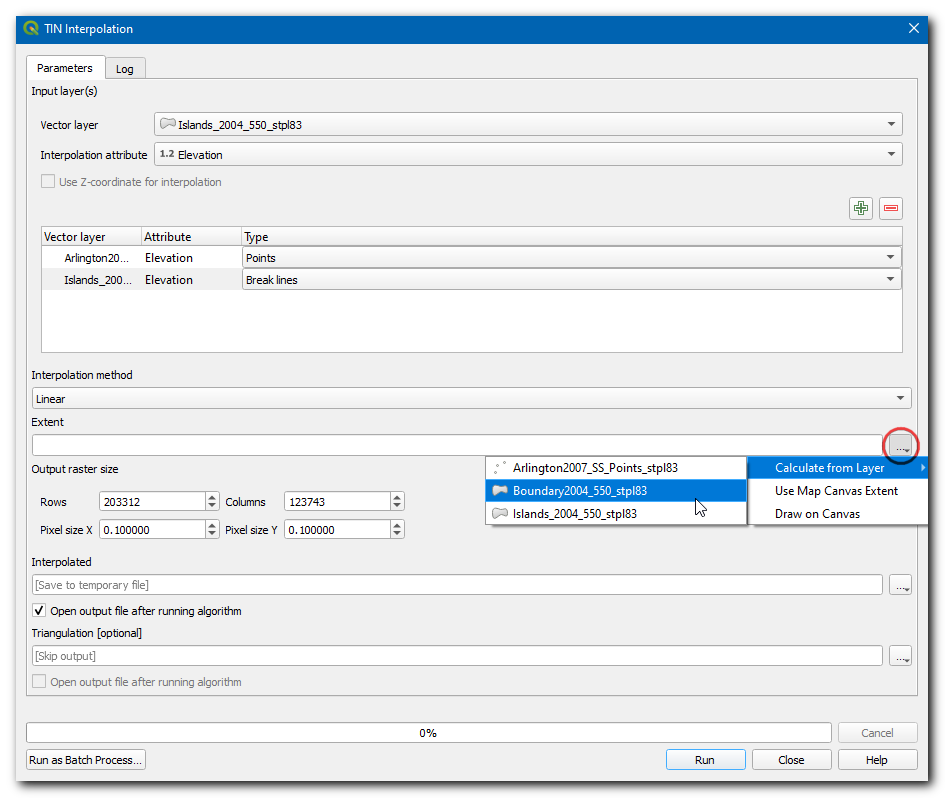

  1. U Extent kliknite na ... i izaberite Boundary2004_550_stpl83.

../../_images/1225.png

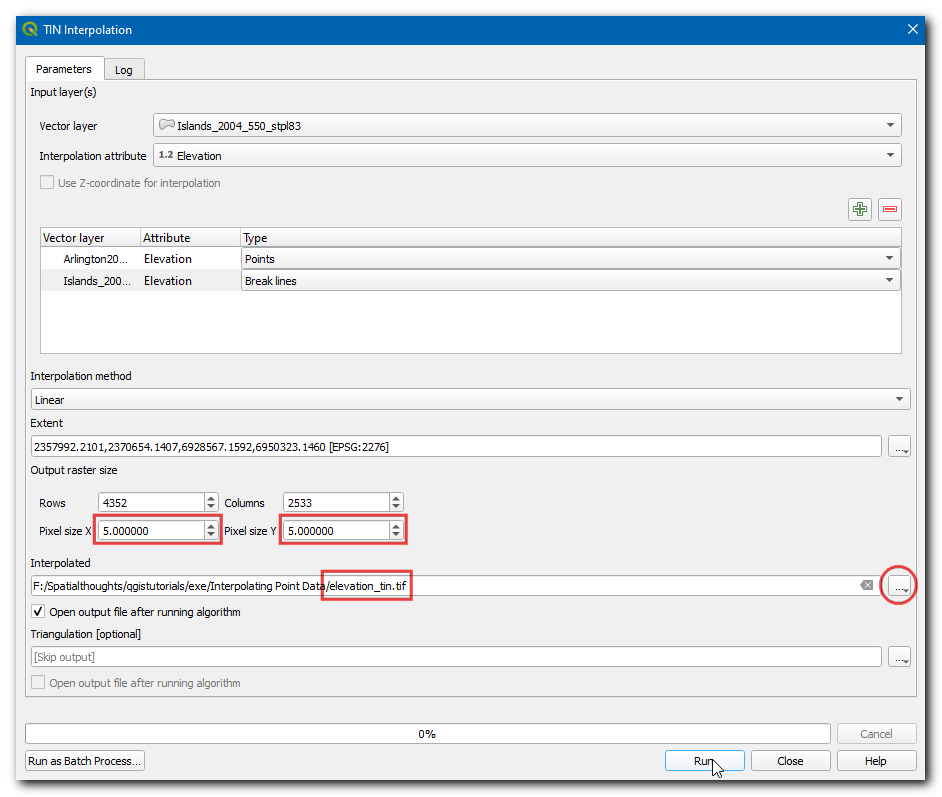

  1. U Output Raster size, podesite Pixel size X i Pixel size Y na 5. Zatim kliknite na ... ispod Interpolated da biste sačuvali sloj kao elevation_tin.tif. Kliknite na Run.

../../_images/1323.png

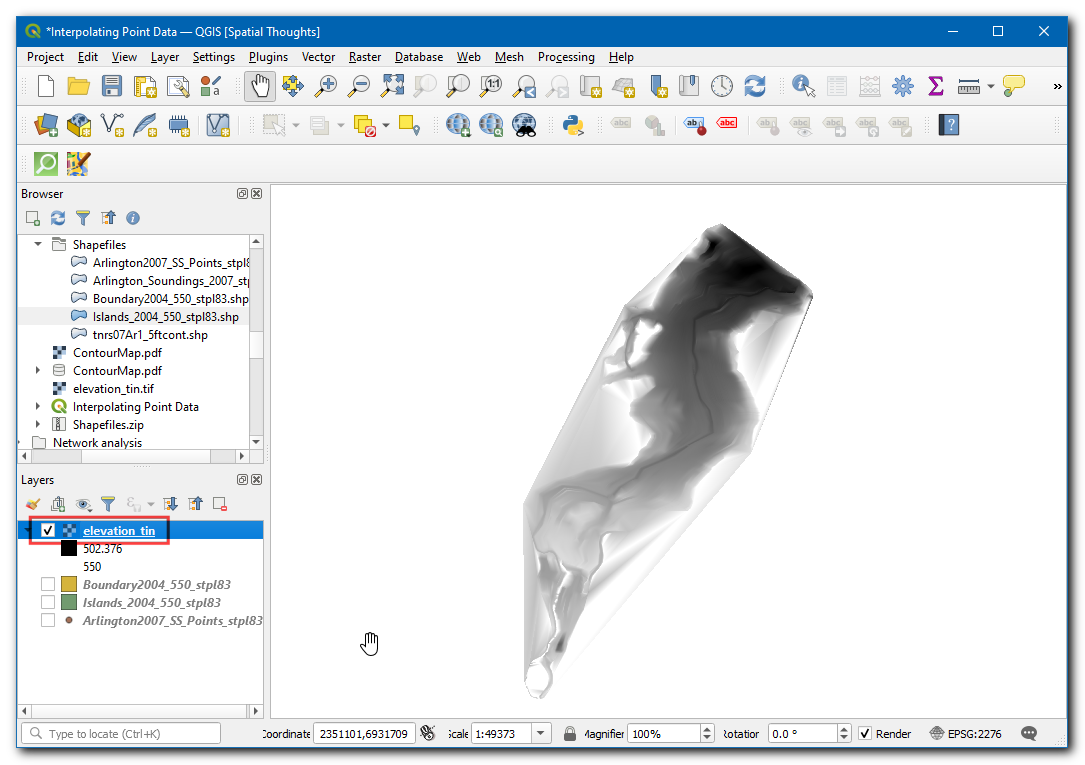

  1. Sada će na platno biti dodat novi sloj „elevation_tin“.

../../_images/1421.png

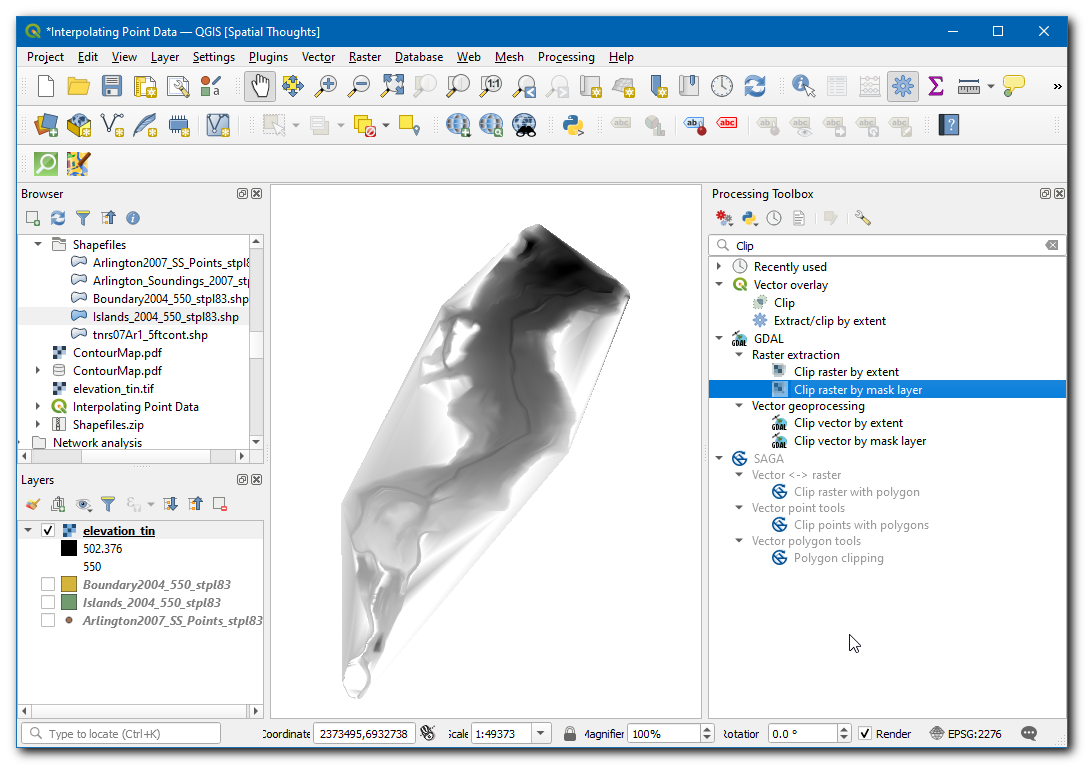

  1. Iz Alatke za obradu, potražite i pronađite alatku GDAL ‣ Ekstrakcija rastera ‣ Iseci raster pomoću sloja maske. Dvaput kliknite da biste je pokrenuli.

../../_images/1518.png

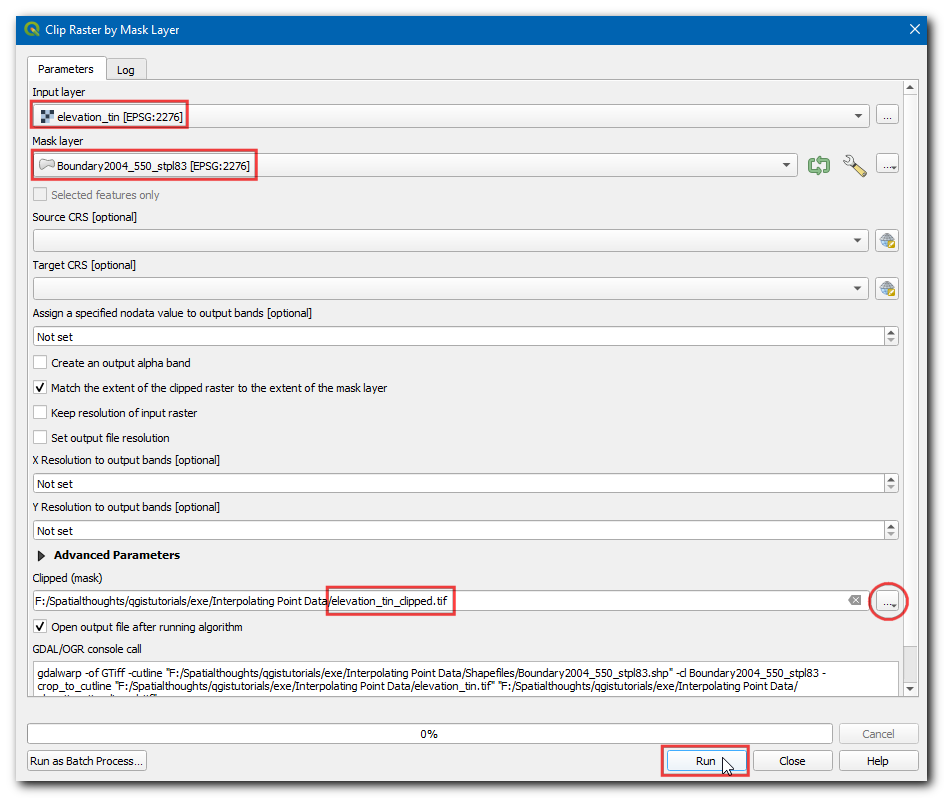

  1. U dijaloškom okviru Clip raster by mask layer, izaberite elevation_tin kao Input layer, Boundary2004_550_stpl83 kao Mask layer. Zatim kliknite na ... ispod Clipped (mask) da biste sačuvali sloj kao elevation_tin_clipped.tif. Kliknite na Run.

../../_images/1617.png

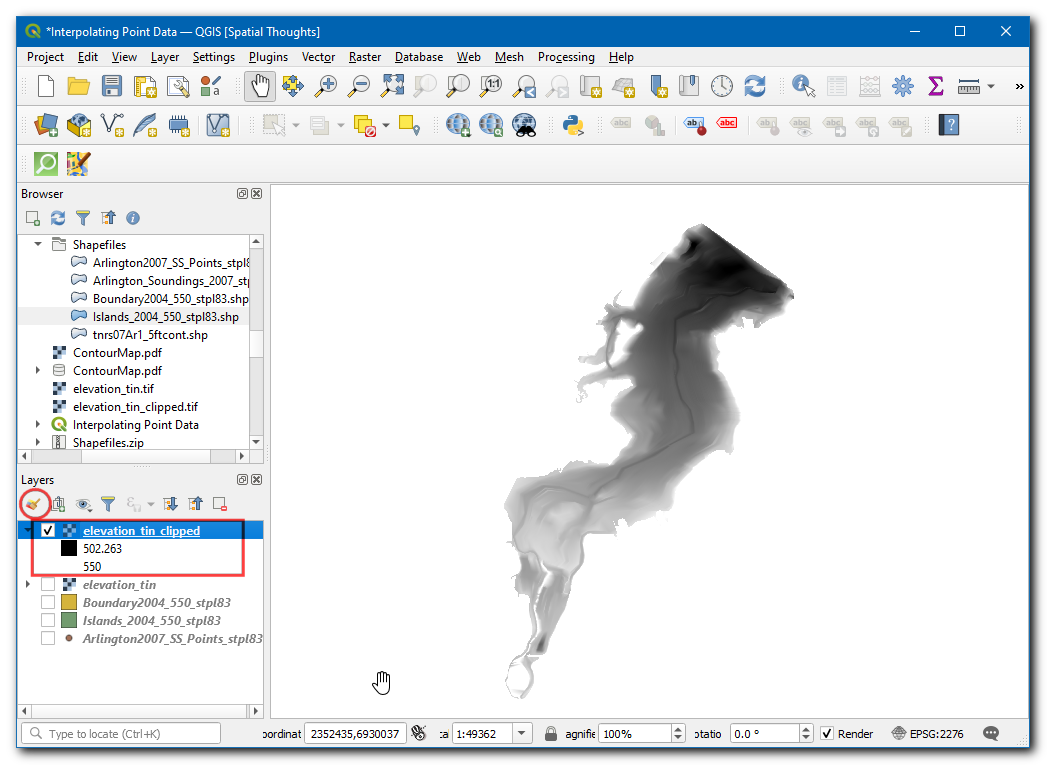

  1. Sada će novi sloj elevation_tin_clipped biti dodat na platno. Kliknite na ikonu Otvori panel za stilizovanje slojeva.

../../_images/1718.png

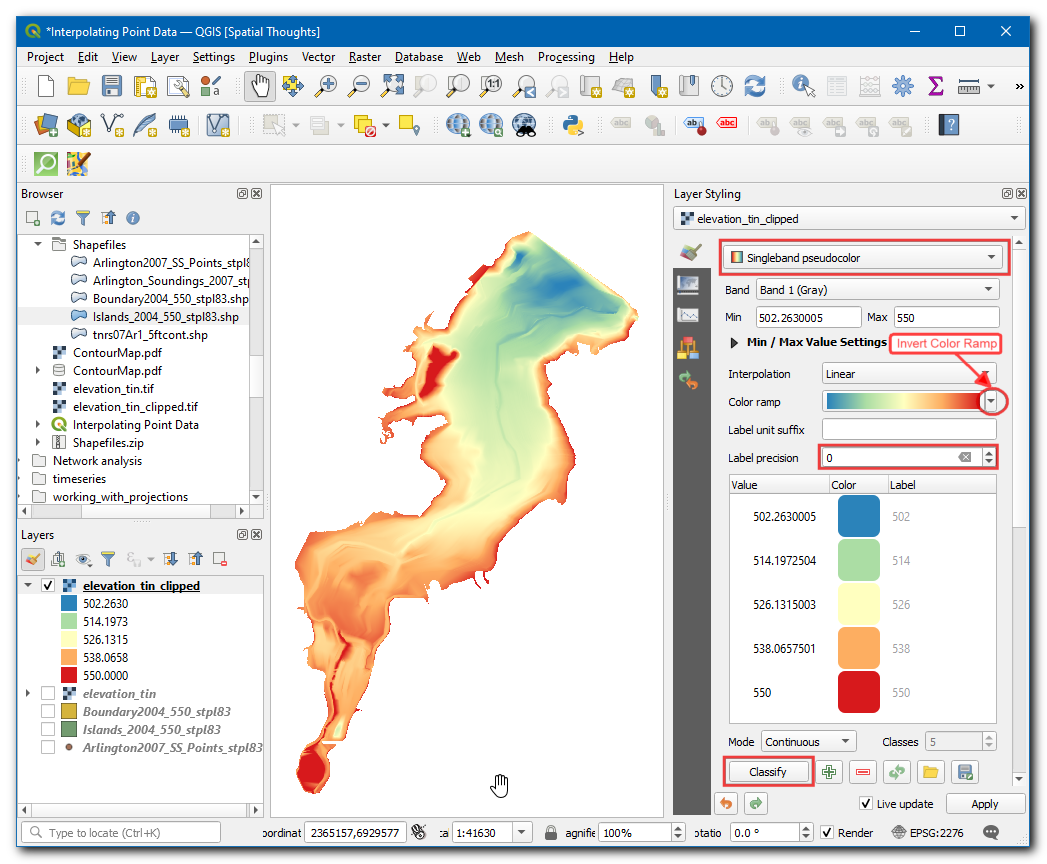

  1. Postavite Simbologija na Jednopojasna pseudoboja, kliknite na strelicu u Rampa boja i izaberite Invertiraj rampu boja, unesite 0 u Preciznost oznake. Kliknite na Klasifikuj.

../../_images/1815.png

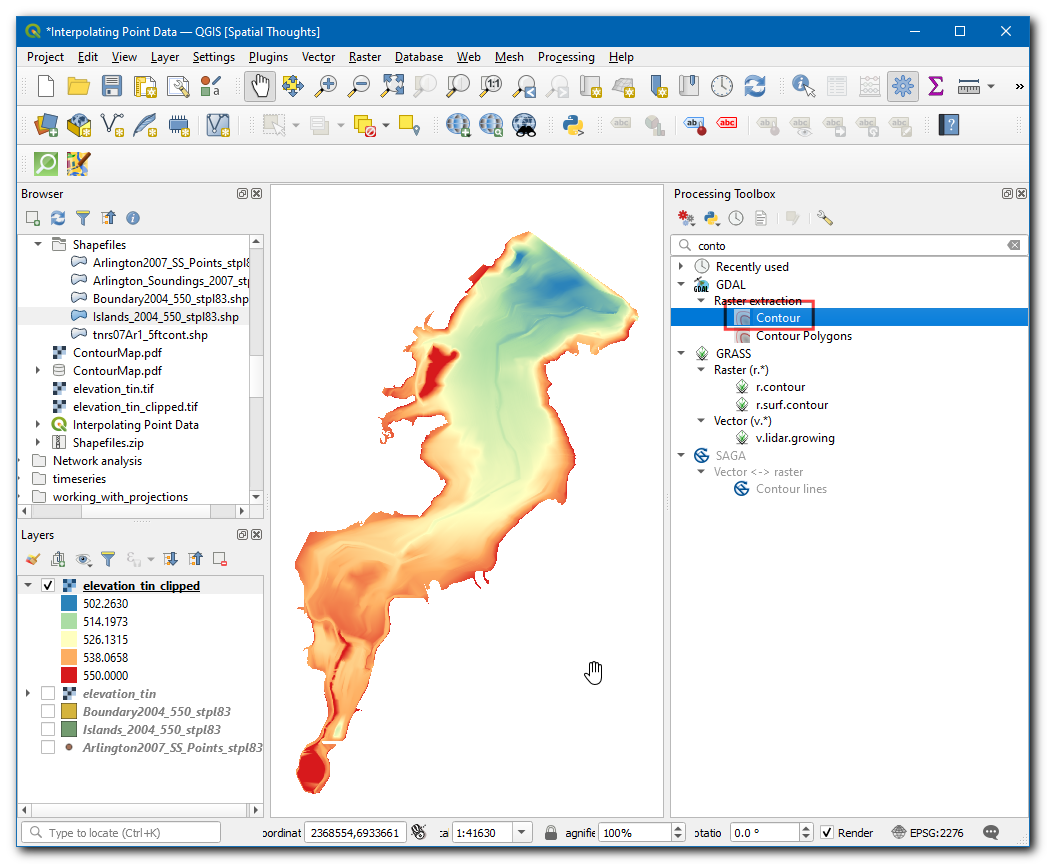

  1. Iz Alatke za obradu, potražite i pronađite alatku GDAL ‣ Ekstrakcija rastera ‣ Kontura. Dvaput kliknite da biste je pokrenuli.

../../_images/1912.png

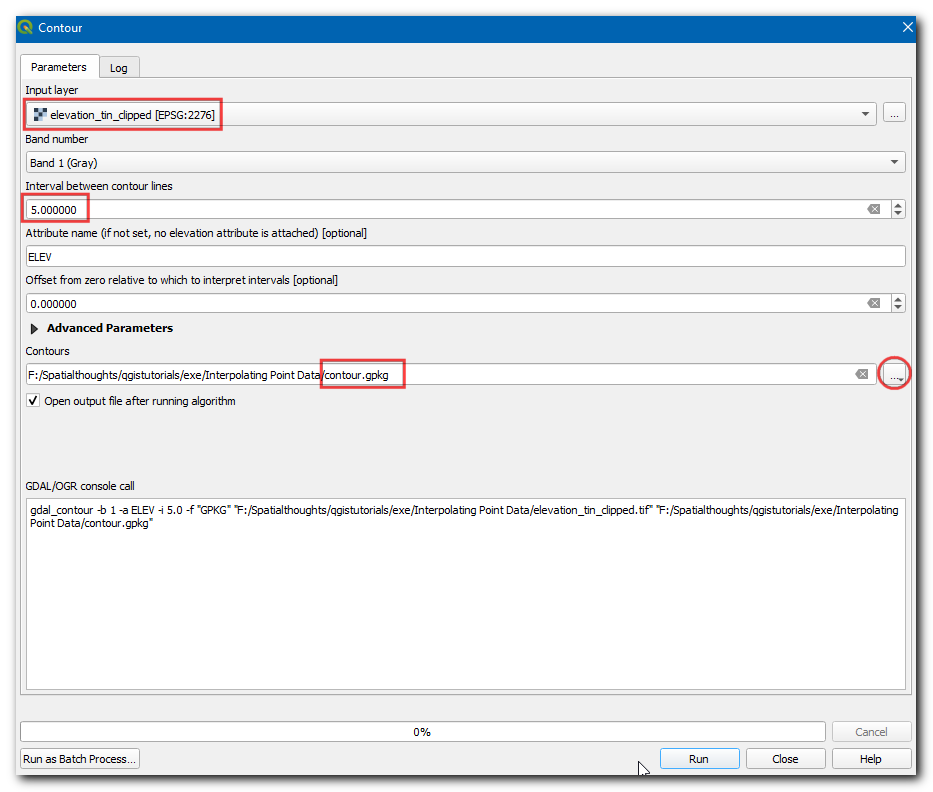

  1. U dijaloškom okviru Contour, izaberite elevation_tin_clipped kao Input layer, unesite 5.000 u Interval between contours line. Zatim kliknite na ... ispod Contours da biste sačuvali sloj kao contour.gpkg. Kliknite na Run.

../../_images/2012.png

Белешка

Interval je naveden u jedinici CRS sloja. Naši izvorni podaci su u EPSG:2276 NAD83 / Texas North Central (ftUS) - tako da će interval za kuture biti interpretiran kao „5 stopa“.

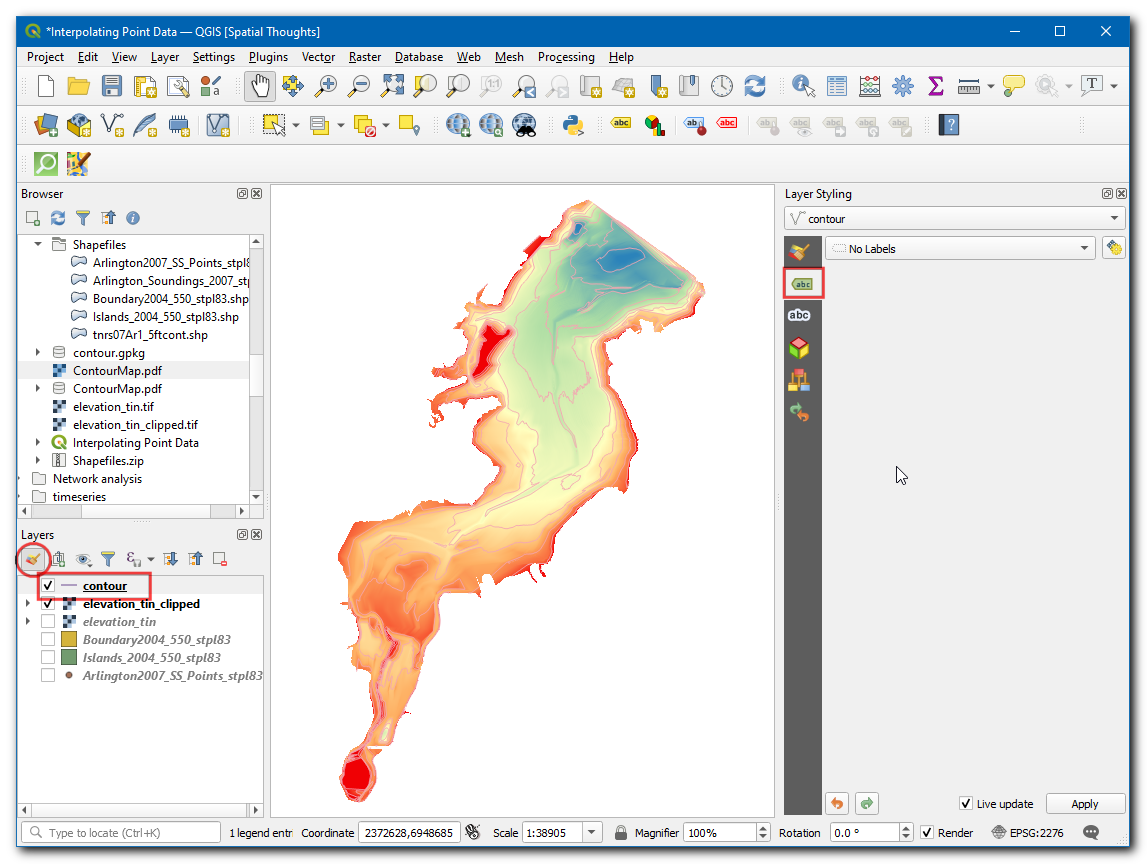

  1. Sada će novi sloj „kontura“ biti dodat na platno. Kliknite na ikonu Otvori panel za stilizovanje slojeva. Prebacite se na Oznake.

../../_images/2116.png

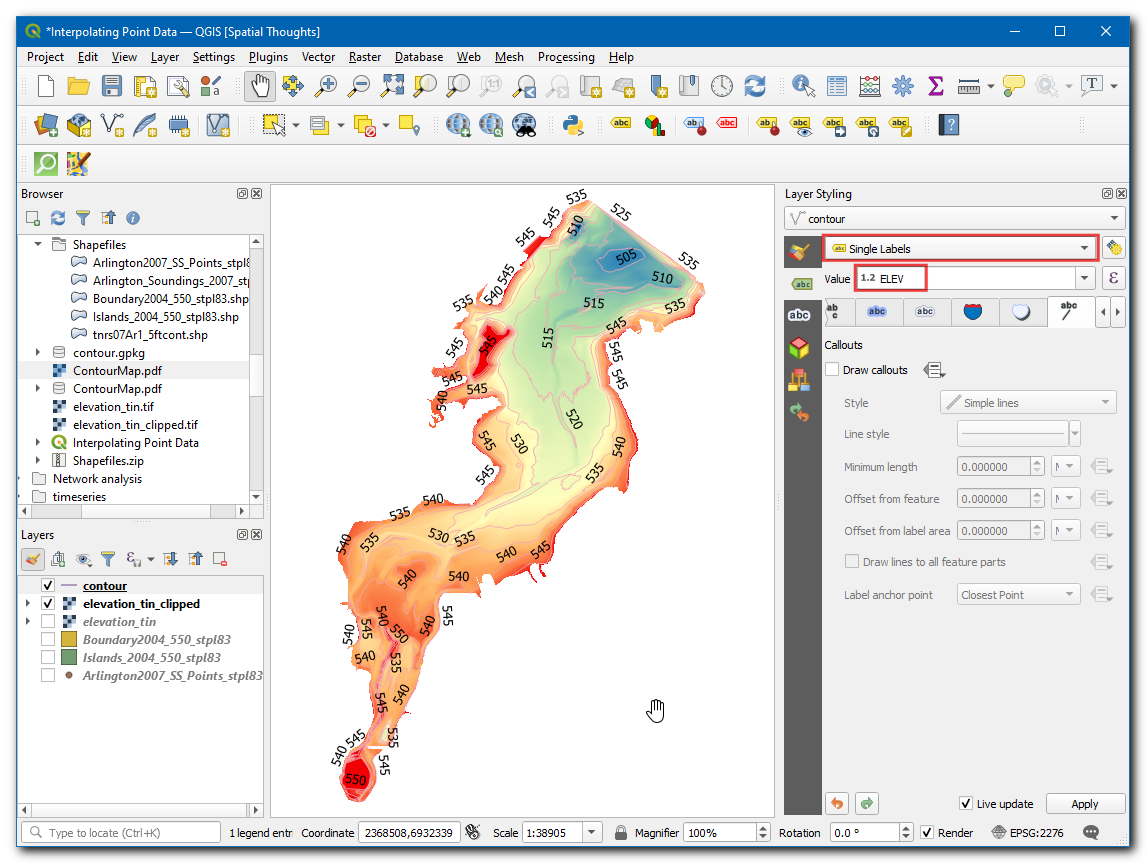

  1. Izaberite Jedna oznaka, u Vrednost izaberite ELEV.

../../_images/2214.png

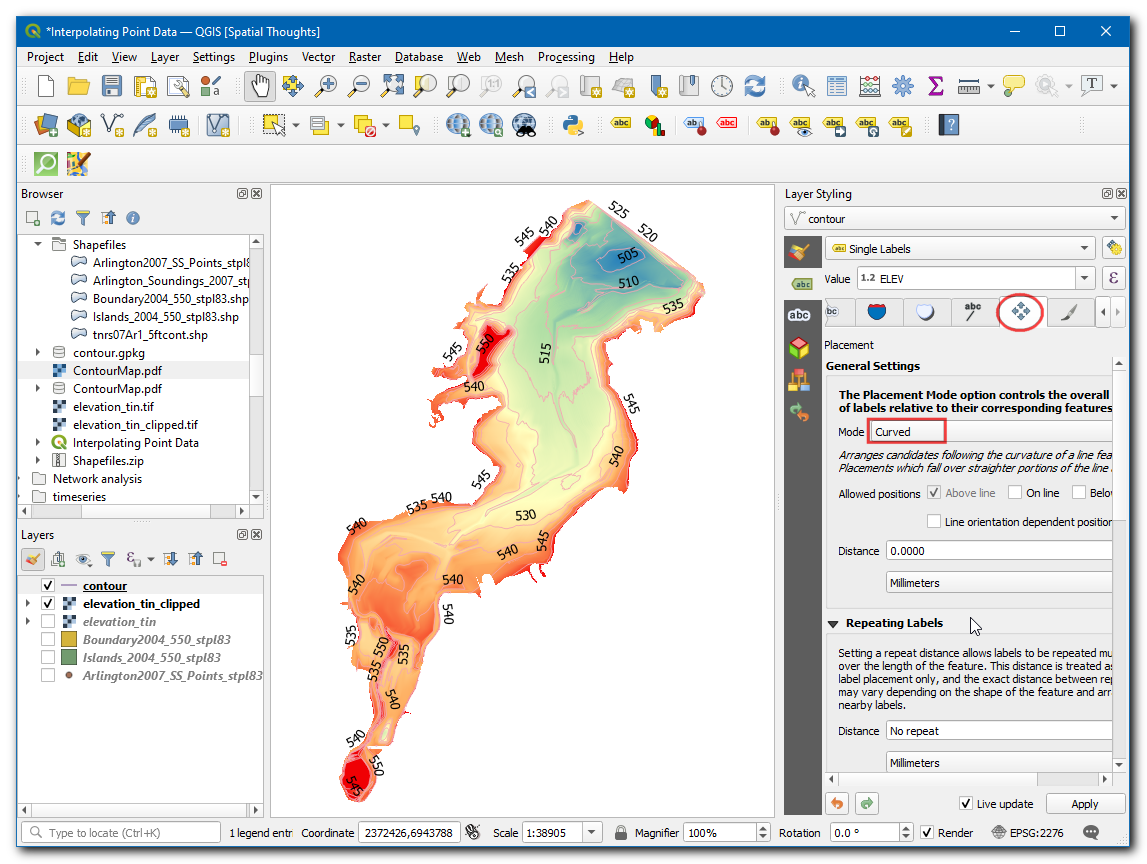

  1. Sada pređite na Placement i promenite mu Mode na Curved.

../../_images/2312.png
