Analiza najbližeg suseda (QGIS3)

GIS je veoma koristan u analizi prostornog odnosa između objekata. Jedna takva analiza je pronalaženje koji su objekti najbliži datom objektu. Postoji više načina da se ova analiza izvrši u QGIS-u. Možete izvršiti prostorno spajanje koristeći alatku Spoji atribute po najbližem ili dobiti udaljenosti do svih objekata iz drugog sloja koristeći alatku Matrica udaljenosti iz okvira alata za obradu. U ovom tutorijalu ćemo istražiti alatku pod nazivom Udaljenost do najbližeg čvorišta iz okvira alata za obradu koji ne samo da može da pronađe udaljenost do najbližeg objekta već ga i da spoji linijom sa njim radi vizuelizacije rezultata.

Pregled zadataka

Na osnovu lokacija svih poznatih zemljotresa između 1900. i 2000. godine, pronađite najbliže naseljeno mesto za svaku lokaciju gde se zemljotres dogodio.

Dobijte podatke

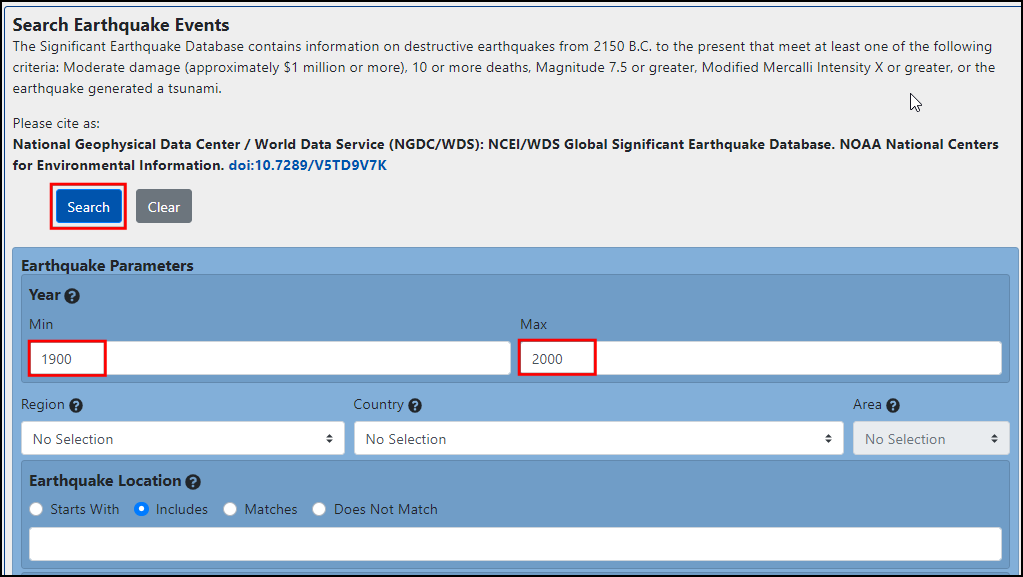

  1. Za ovaj tutorijal preuzećemo skup podataka o zemljotresima između 1900-2000. godine iz Nacionalnog centra za geofizičke podatke NOAA, koji proizvodi odličan skup podataka o svim značajnim zemljotresima od 2150. godine pre nove ere. Posetite NOAA NCEI portal i unesite Min kao 1900 i Max kao 2000. Ovo će vratiti sve zemljotrese koji su se dogodili i koje je NOAA zabeležila između tih godina. Za druge specifične rezultate, možete filtrirati pomoću različitih parametara. Kliknite na Search.

../../_images/data011.png

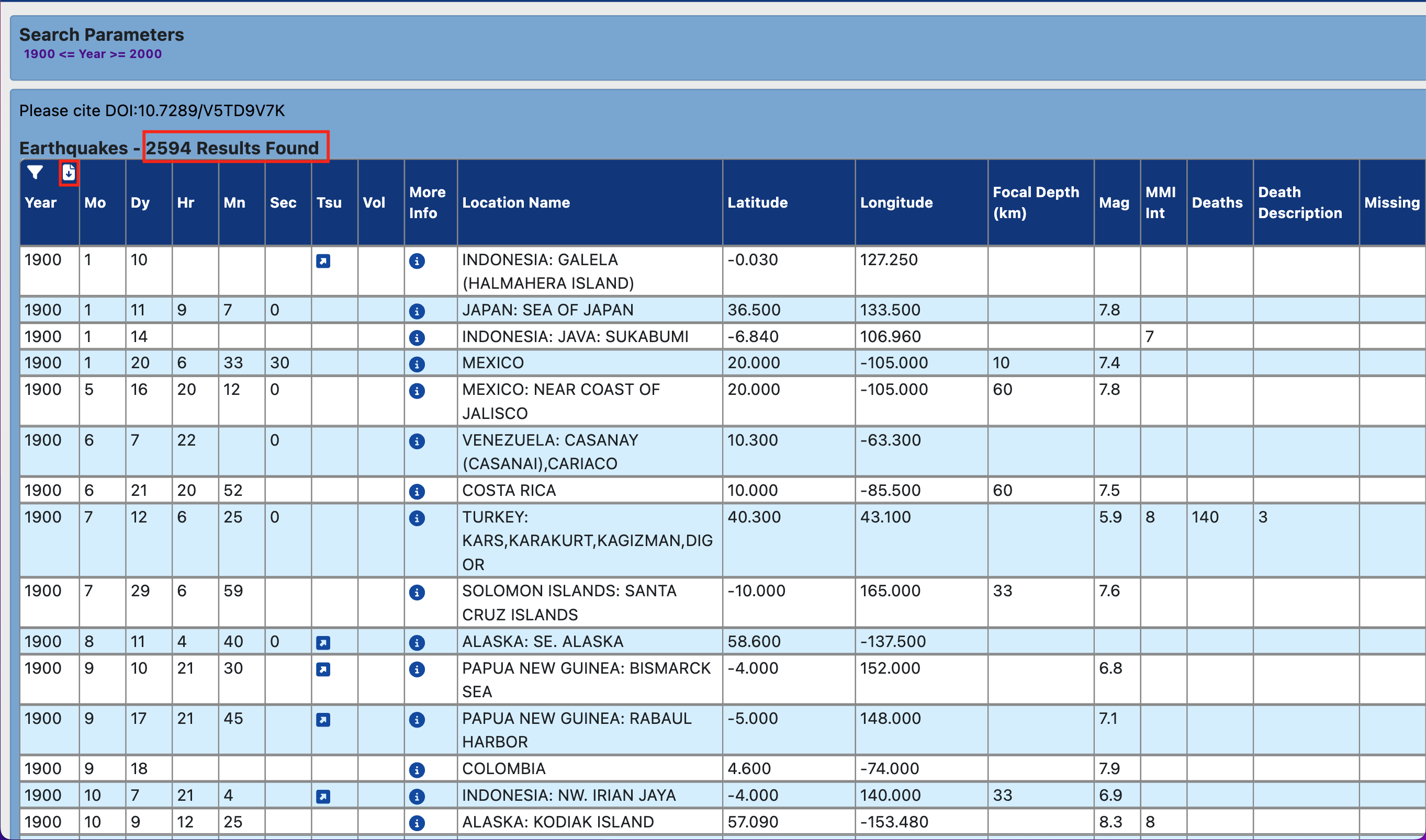

  1. Kao rezultat toga, dobili smo 2585 incidenata zemljotresa. Kliknite na ikonu Preuzmi TSV.

../../_images/data021.png

Prirodna Zemlja ima lep skup podataka „Naseljena mesta <http://www.naturalearthdata.com/downloads/10m-cultural-vectors/10m-populated-places/>“. Preuzmite jednostavan skup podataka (sa manje kolona) <http://www.naturalearthdata.com/http//www.naturalearthdata.com/download/10m/cultural/ne_10m_populated_places_simple.zip>`_

Radi lakšeg snalaženja, možete direktno preuzeti kopiju oba skupa podataka sa donjih linkova:

earthquakes_2021_11_25_14_31_59_+0530.tsv

ne_10m_populated_places_simple.zip

Izvori podataka: [NCEI] [NATURALEARTH]

Procedura

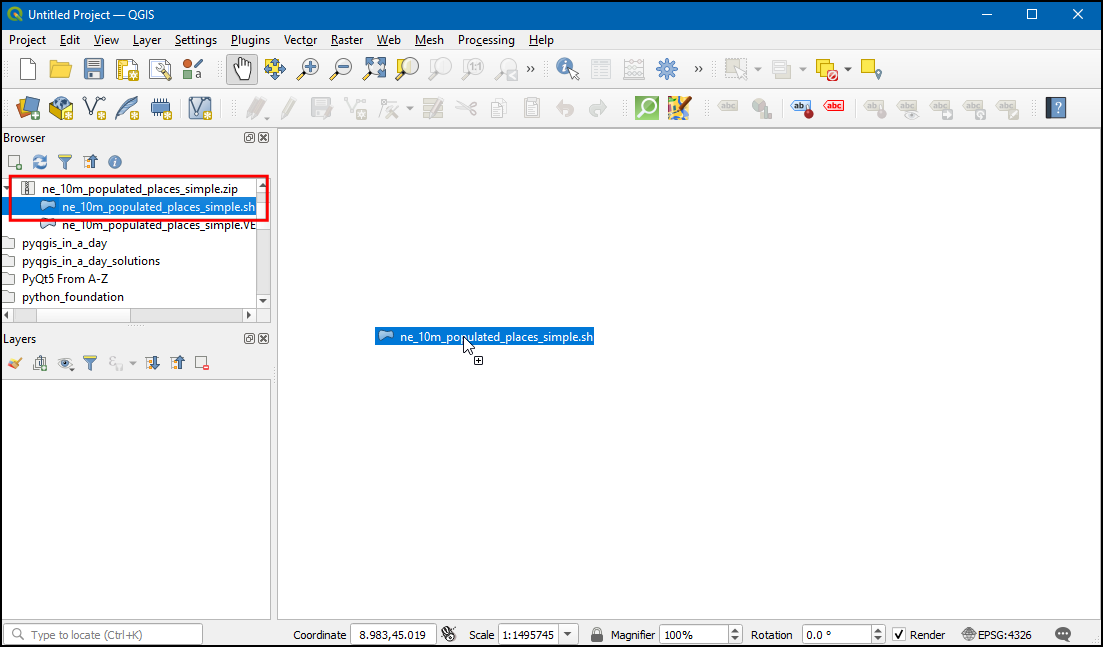

  1. Pronađite preuzetu datoteku ne_10m_populated_places_simple.zip u panelu Pregledač i proširite je. Prevucite datoteku ne_10m_populated_places_simple.shp na platno.

../../_images/017.png

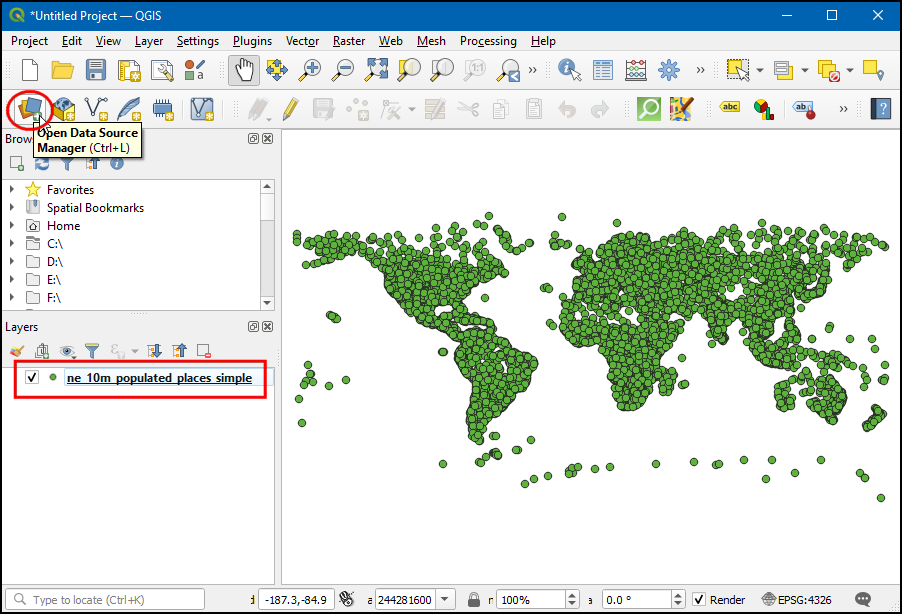

  1. Videćete novi sloj ne_10m_populated_places_simple učitan u Layers panelu. Ovaj sloj sadrži tačke koje predstavljaju naseljena mesta. Sada ćemo učitati sloj zemljotresa. Ovaj sloj dolazi kao tekstualna datoteka Tab Serepated Values (TSV). Da biste učitali ovu datoteku, kliknite na dugme Otvori menadžer izvora podataka na Traci sa alatkama za izvore podataka. Takođe možete koristiti prečicu na tastaturi Ctrl + L.

../../_images/027.png

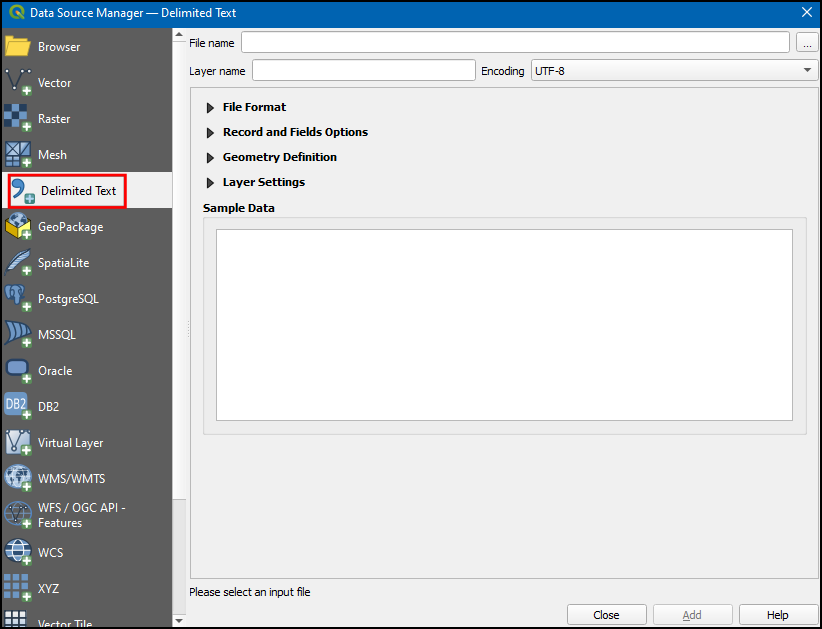

  1. U dijaloškom okviru Upravljač izvorima podataka izaberite Razgraničeni tekst.

../../_images/037.png

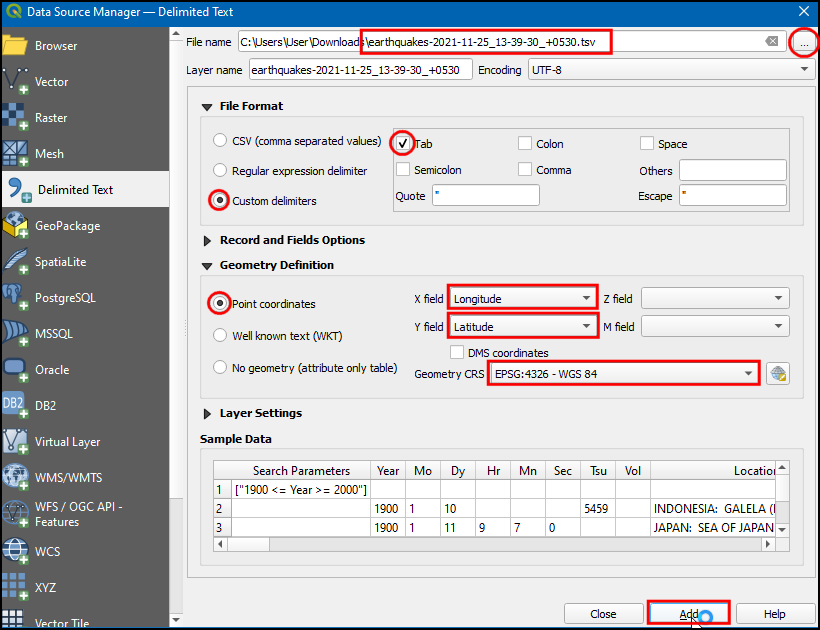

  1. Kliknite na dugme … pored Ime datoteke i pregledajte preuzetu datoteku earthquakes-2021-11-25_13-39-30_+0530.tsv. U zavisnosti od operativnog sistema, možda nećete videti datoteku u preuzetom direktorijumu. Ako je to slučaj, prebacite se na Sve datoteke (*; .) u dijalogu Izaberite datoteku sa razgraničenim tekstom za otvaranje. Kada se otvori, izaberite Prilagođeni razgraničnici u odeljku Format datoteke i označite Tab. U odeljku Definicija geometrije izaberite Koordinate tačaka. Podrazumevano, vrednosti X polje i Y polje će biti automatski popunjene odgovarajućim poljima u unosu. U našem slučaju, to su geografska dužina i geografska širina. Možete ostaviti Geometry CRS na podrazumevanom EPSG:4326 - WGS 84 CRS-u. Ako vaša datoteka sadrži koordinate u drugom CRS-u, možete ovde izabrati odgovarajući CRS. Kliknite na Dodaj, a zatim na Zatvori.

../../_images/047.png

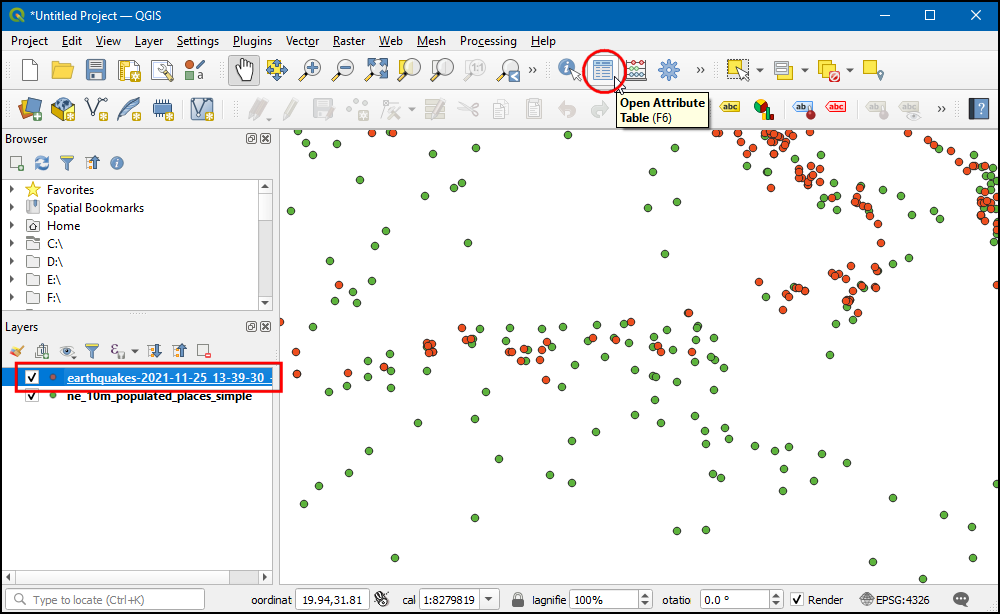

  1. Zumirajte i istražite oba skupa podataka. Svaka crvena tačka predstavlja lokaciju pojave zemljotresa, a svaka zelena tačka predstavlja lokaciju naseljenog mesta. Naš cilj je da pronađemo najbližu tačku iz sloja naseljenih mesta za svaku od tačaka u sloju zemljotresa. Hajde da pregledamo tabelu atributa sloja zemljotresa. Izaberite sloj i kliknite na ikonu Otvori tabelu atributa u Traci sa alatkama.

../../_images/057.png

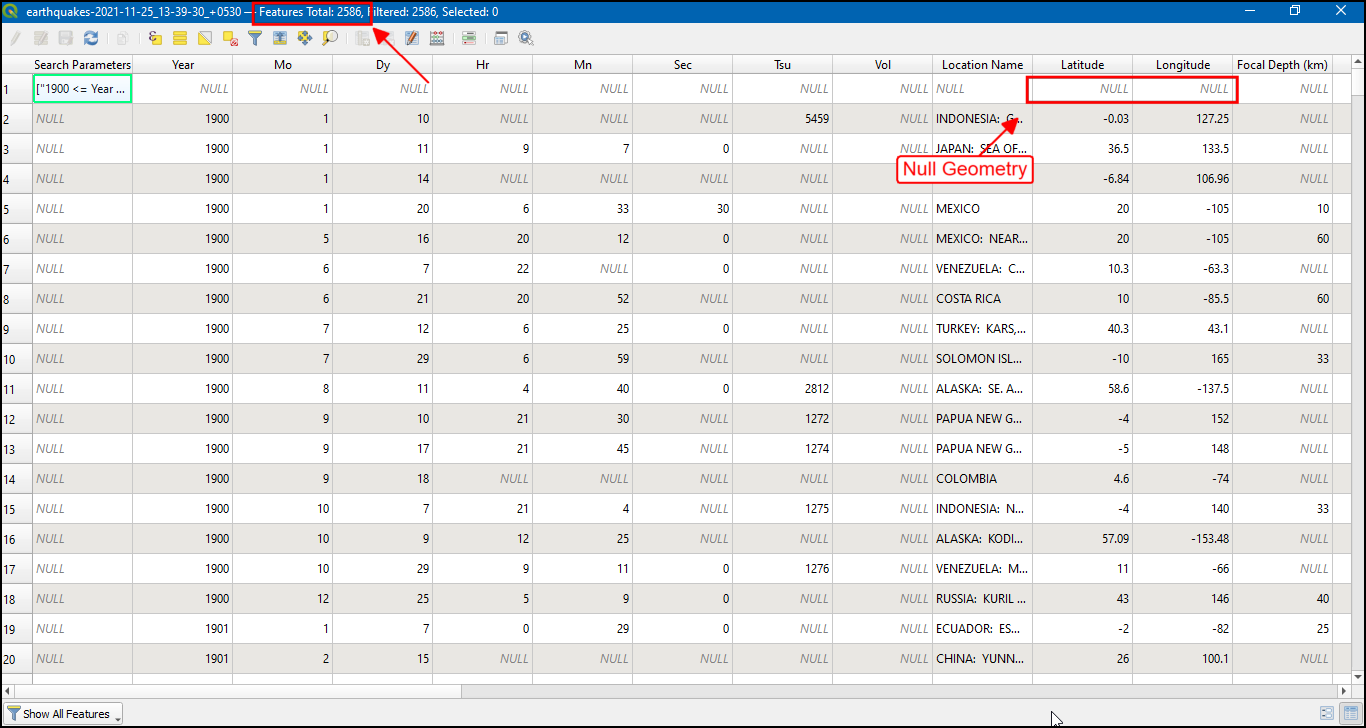

  1. Postoje objekti „2586“, ali podaci sadrže nekoliko unosa bez informacija o geografskoj širini ili dužini. Moramo to ukloniti pre nego što nastavimo dalje. Zatvorite tabelu atributa.

../../_images/067.png

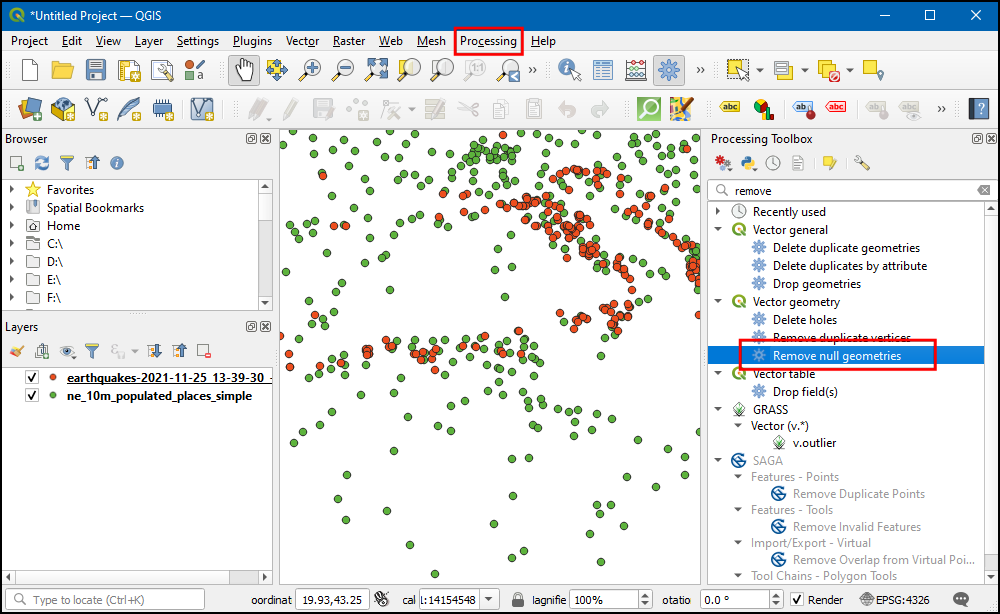

  1. Idite na Obrada ‣ Kutija sa alatkama ‣ Vektorska geometrija ‣ alat Ukloni nulte geometrije. Dvaput kliknite da biste ga otvorili.

../../_images/077.png

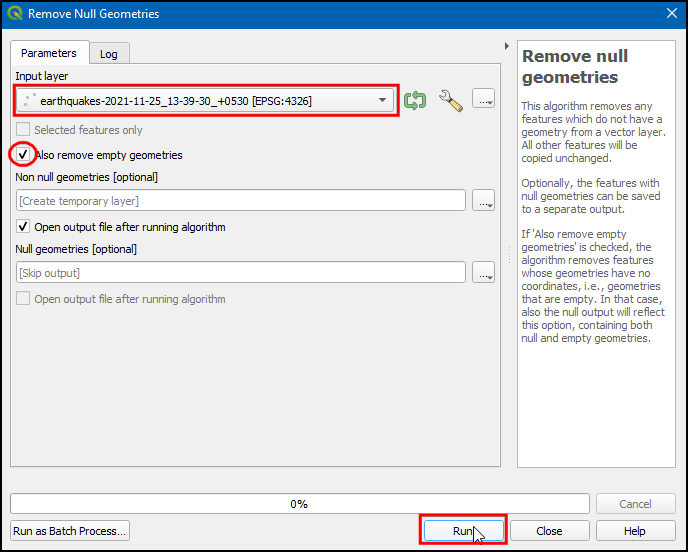

  1. U dijaloškom okviru Ukloni nulte geometrije, izaberite earthquakes-2021-11-25_13-39-30_+0530 kao Ulazni sloj i označite polje Takođe ukloni prazne geometrije. Kliknite na Pokreni. Kada se obrada završi, kliknite na Zatvori.

../../_images/086.png

  1. Novi sloj „Non null geometrije“ biće dodat na panel Slojevi. Za analizu ćemo koristiti ovaj sloj umesto originalnog sloja. Uklonite oznaku sa sloja earthquakes-2021-11-25_13-39-30_+0530 na panelu Slojevi da biste ga sakrili. Izaberite sloj Non null geometrije i kliknite na dugme Otvori tabelu atributa iz Trake sa alatkama za atribute.

../../_images/096.png

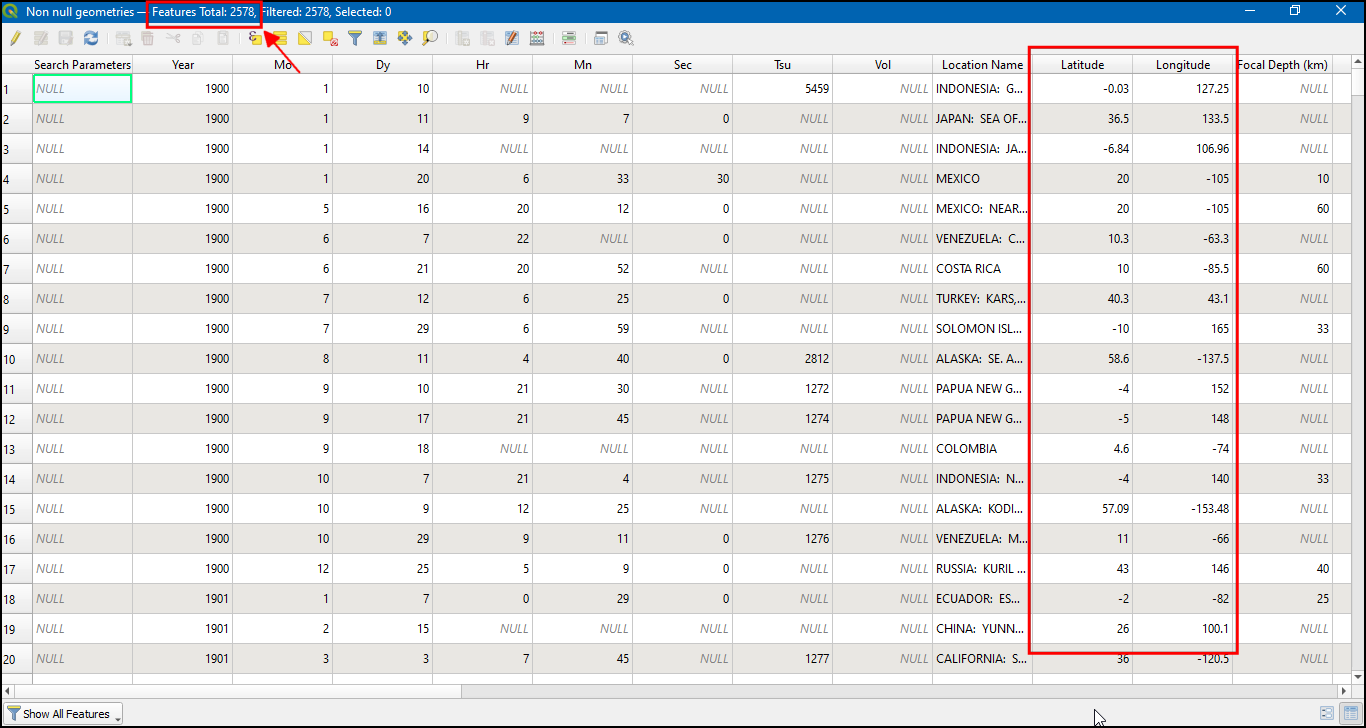

  1. Videćete manji broj za ukupan broj obeležja jer su svi redovi sa praznim vrednostima geografske širine i dužine uklonjeni. Zatvorite tabelu atributa.

../../_images/1029.png

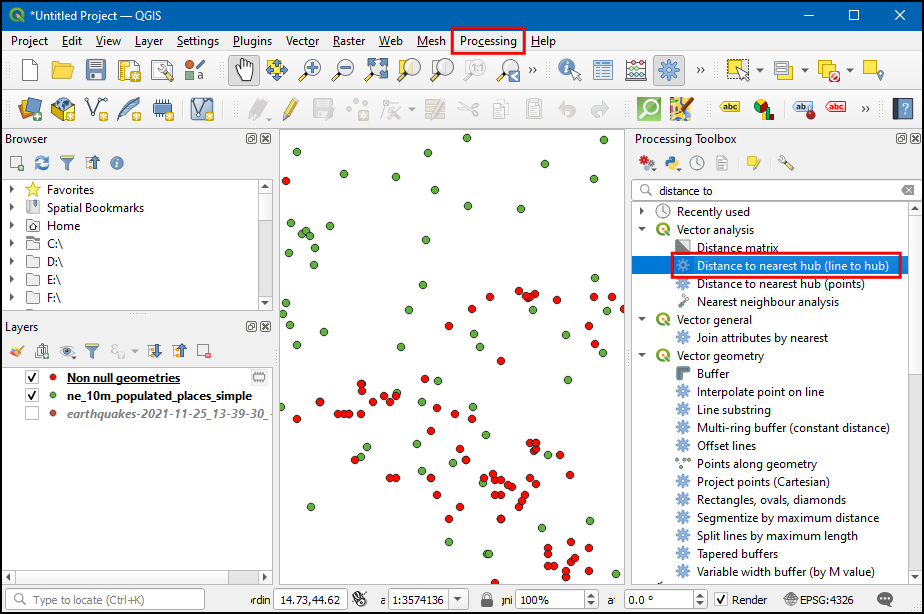

  1. Sada je vreme da izvršite analizu najbližeg suseda. Potražite i pronađite alatku Obrada ‣ Kutija sa alatkama ‣ Vektorska analiza ‣ Rastojanje do najbližeg čvorišta (linija do čvorišta). Dvaput kliknite da biste je pokrenuli.

../../_images/1132.png

Белешка

Takođe možemo dodati sloj tačaka kao izlaz, za to koristimo alatku Udaljenost do najbližeg čvorišta (tačke).

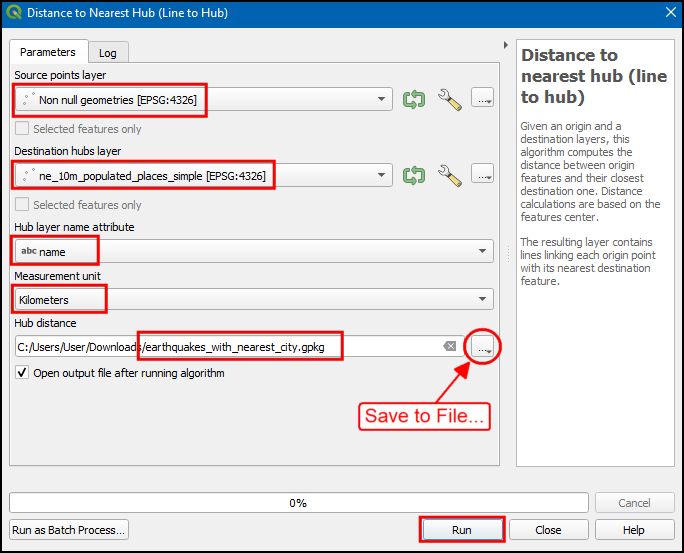

  1. U dijaloškom okviru Udaljenost do najbližeg čvorišta (linija do čvorišta), izaberite Nenulte geometrije kao Sloj izvornih tačaka. Izaberite ne_10m_populated_places_simple kao Sloj odredišnih čvorišta. Izaberite naziv kao Atribut imena sloja čvorišta. Alat će takođe izračunati pravolinijsko rastojanje između naseljenog mesta i najbližeg zemljotresa. Postavite kilometar kao jedinicu mere. Kliknite na ... u Udaljenost do čvorišta i kliknite na Sačuvaj u datoteku… da biste sačuvali datoteku kao earthquakes_with_nearest_city.gpkg. Kliknite na Pokreni. Kada se obrada završi, kliknite na Zatvori.

../../_images/1230.png

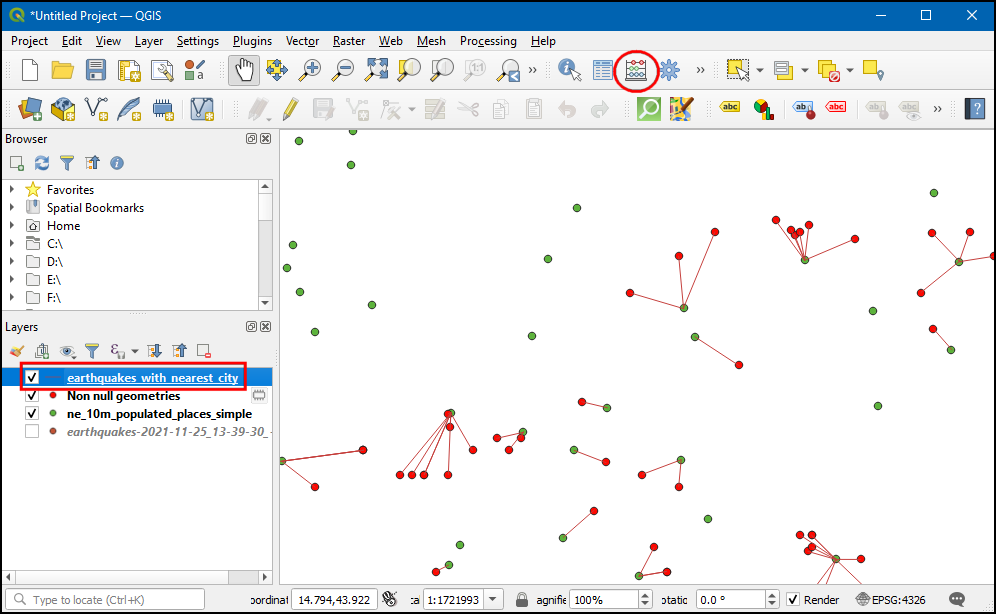

  1. Nazad u glavnom QGIS prozoru, videćete novi linijski sloj pod nazivom „earthquakes_with_nearest_city”” učitan u Layers panelu. Ovaj sloj ima linijske karakteristike koje povezuju svaku tačku zemljotresa sa najbližim naseljenim mestom. Izaberite sloj „earthquakes_with_nearest_city” i kliknite na ikonu Otvori tabelu atributa u Toolbar.

../../_images/1328.png

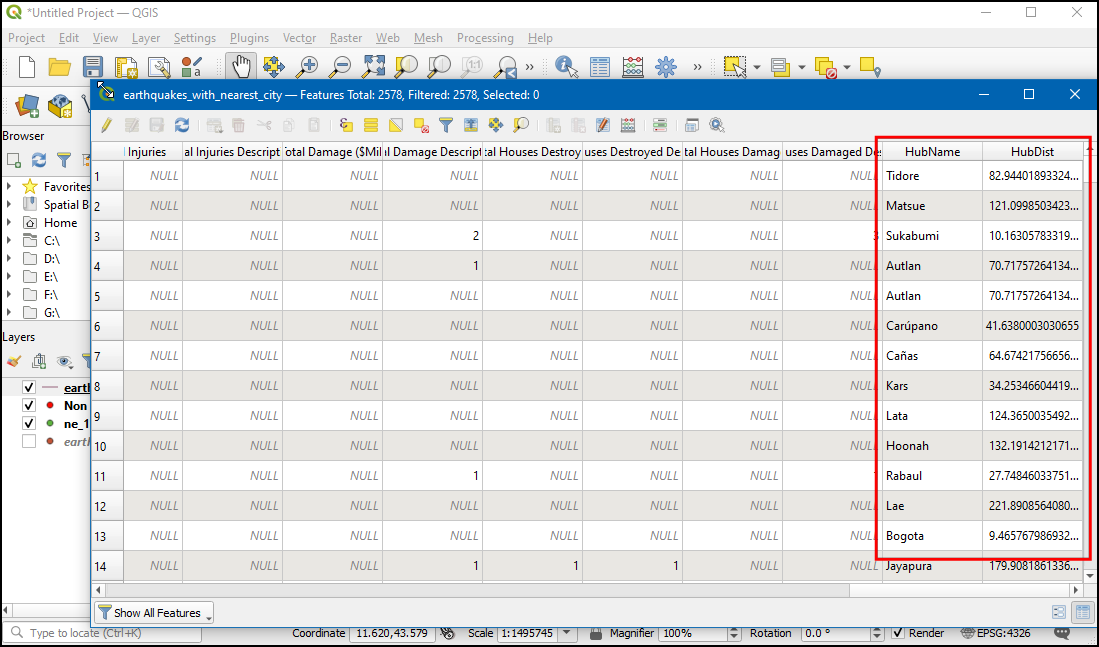

  1. Pomerite se udesno do poslednjih kolona i videćete 2 nova atributa pod nazivom HubName i HubDist dodata originalnim karakteristikama zemljotresa. Ovo je naziv udaljenosti do najbližeg suseda iz sloja naseljenih mesta.

../../_images/1426.png
