Izvršavanje prostornih upita (QGIS3)

Prostorni upiti su ključni za mnoge vrste GIS analize. Prostorni upiti vam omogućavaju da odaberete objekte u sloju prema njihovim prostornim odnosima (presecaju se, sadrže, dodiruju itd.) sa objektima iz drugog sloja. U QGIS-u, ova funkcionalnost je dostupna putem alata za obradu Izaberi po lokaciji i Izdvoji po lokaciji.

Pregled zadatka

Radićemo sa 2 sloja podataka za grad Melburn, Australija. S obzirom na slojeve podataka za pabove i barove u gradu i lokacije svih metro stanica, želimo da pronađemo sve barove i pabove u krugu od 500 metara od metro stanice.

Druge veštine koje ćete naučiti

  • Izbor odgovarajuće projekcije i reprojektovanje vektorskih podataka.

  • Kreiranje bafera.

  • Rad sa formatom podataka geopackage (.gpkg).

Dobijte podatke

Gradska platforma za otvorene podatke <https://data.melbourne.vic.gov.au/>`_ pruža mnoge skupove podataka spremne za GIS za grad.

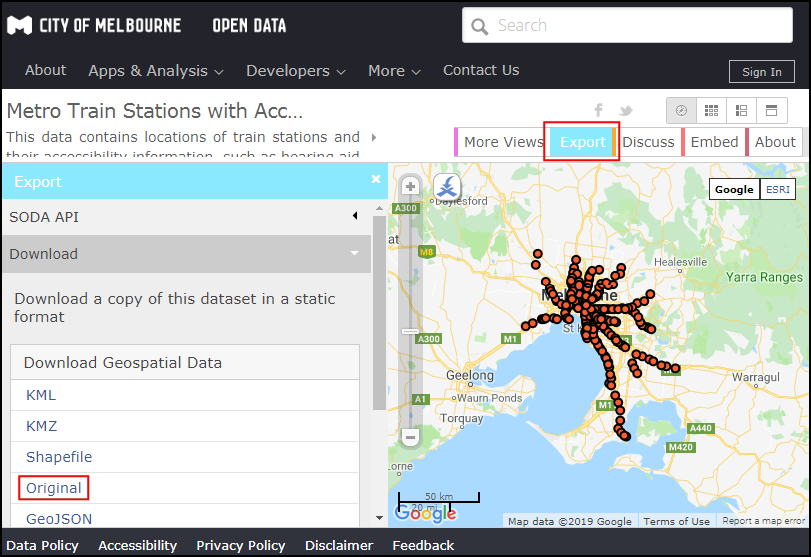

Preuzmite skup podataka „Metro železničke stanice sa informacijama o pristupačnosti <https://data.melbourne.vic.gov.au/explore/dataset/metro-train-stations-with-accessibility-information/information/>”_ kompanije Metro Trains Melbourne. Izvezite podatke u originalnom formatu.

../../_images/data117.png

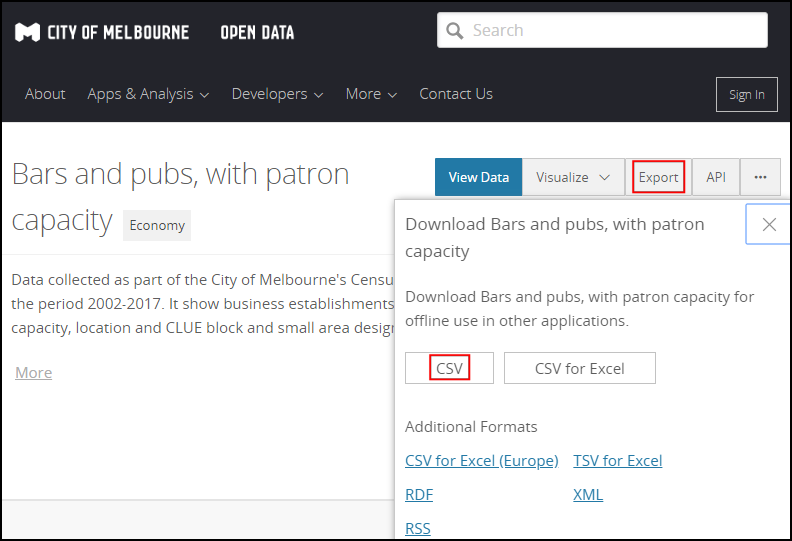

Preuzmite skup podataka „Barovi i pabovi, sa kapacitetom posetilaca <https://data.melbourne.vic.gov.au/explore/dataset/bars-and-pubs-with-patron-capacity/information/>”_ od strane Popisa korišćenja zemljišta i zaposlenosti grada Melburna (CLUE). Izvezite podatke kao CSV.

../../_images/data27.png

Radi lakšeg snalaženja, možete direktno preuzeti kopiju skupova podataka sa linka ispod:

metro_stations_accessbility.zip

Barovi_i_pabovi__sa_pokroviteljskim_kapacitetom

Izvor podataka: [CITIOFMELBOURNE]

Procedura

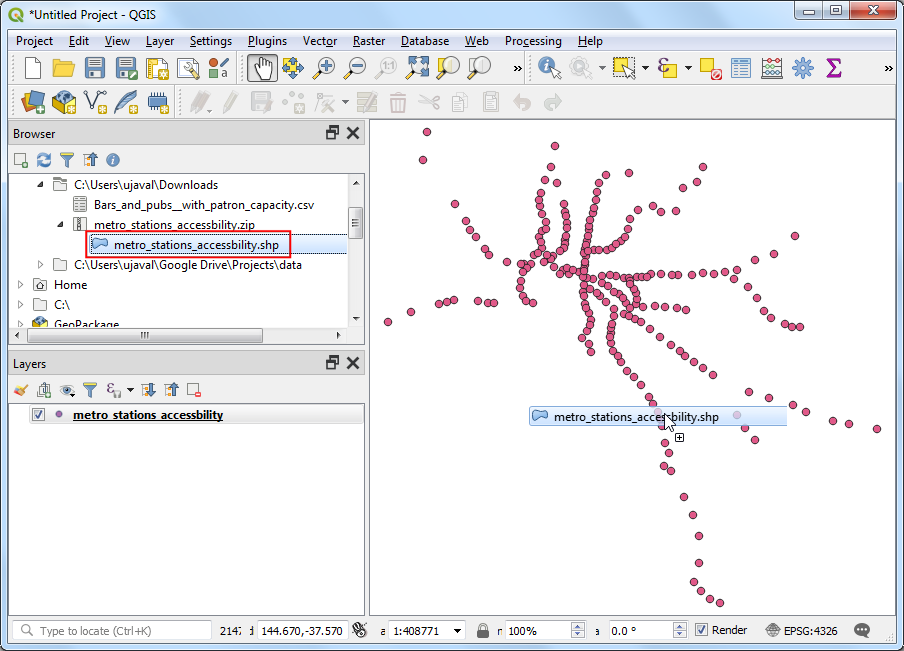

  1. Pronađite datoteku metro_stations_accessbility.zip u QGIS pregledaču i proširite je. Izaberite datoteku metro_stations_accessbility.shp i prevucite je na platno. Novi sloj metro_stations_accessbility će biti učitan u panelu Slojevi.

../../_images/1137.png

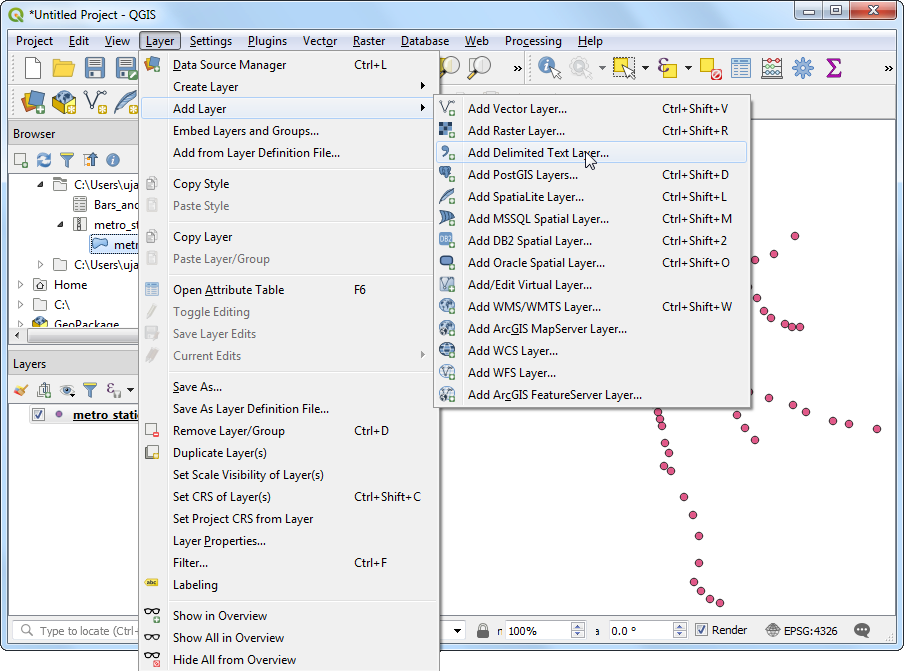

  1. Sloj podataka za barove i pabove je u CSV formatu. Da biste ga učitali u QGIS, idite na Layer ‣ Add Layer ‣ Add Delimited Text Layer…. (Pogledajte Uvoz tabela ili CSV datoteka (QGIS3) za više detalja o uvozu CSV datoteka)

../../_images/2108.png

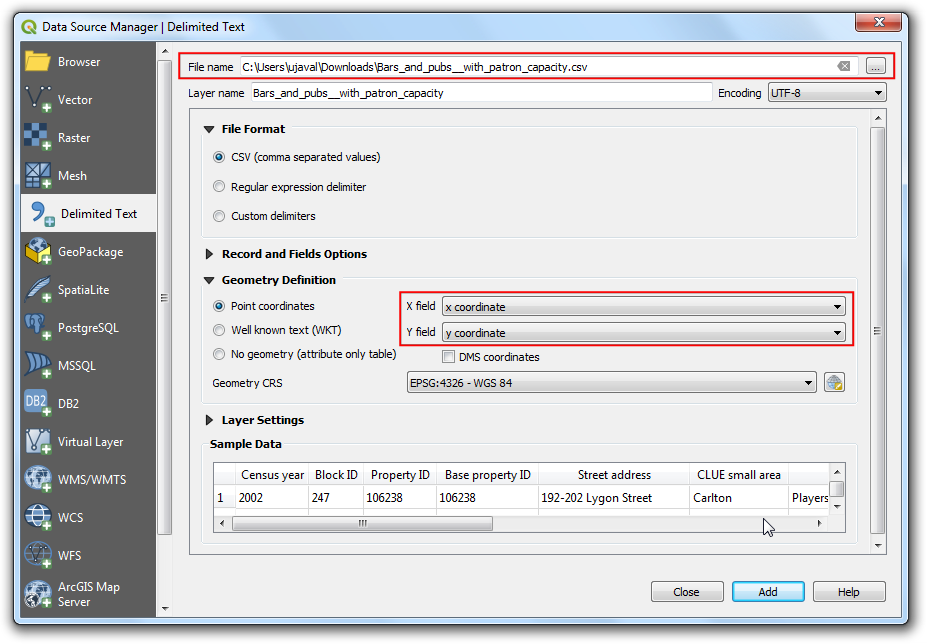

  1. U dijalogu Data Source Manager | Delimited Text, pregledajte i izaberite preuzetu datoteku Bars_and_pubs__with_patron_capacity.csv kao File name. Kolone X field i Y field treba da budu automatski izabrane na x coordinate i y coordinate respektivno. Kliknite na Add.

../../_images/356.png

Белешка

QGIS čuva poslednje izabrane opcije za ovaj dijalog, tako da ako ste prethodno konfigurisali ovaj dijalog sa drugim opcijama, one i dalje mogu biti izabrane. Konkretno, uverite se da odeljak Opcije zapisa i polja ima opciju Broj redova zaglavlja za odbacivanje postavljenu na 0.

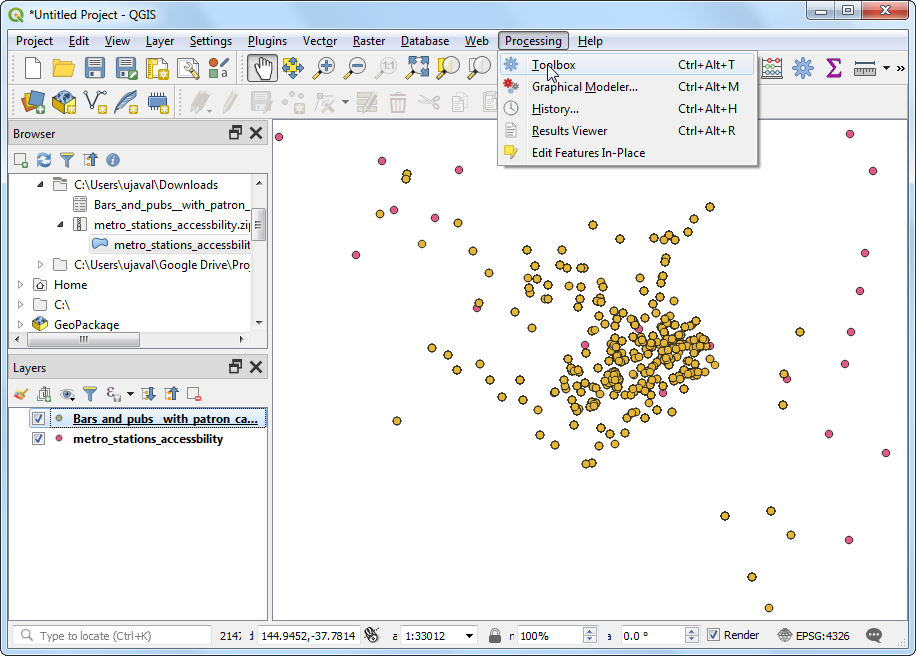

  1. Videćete novi sloj Bars_and_pubs__with_patron_capacity dodat na panel Layers. Oba ulazna sloja su u geografskom koordinatnom referentnom sistemu (CRS) EPSG:4326 WGS84. Za izvođenje prostorne analize preporučuje se korišćenje projektovanog koordinatnog referentnog sistema (CRS). Dakle, sada ćemo ponovo projektovati oba sloja na odgovarajući regionalni CRS koji minimizira izobličenja i omogućava nam da radimo u jedinicama udaljenosti kao što su metri umesto stepeni. Idite na Processing ‣ Toolbox.

../../_images/428.png

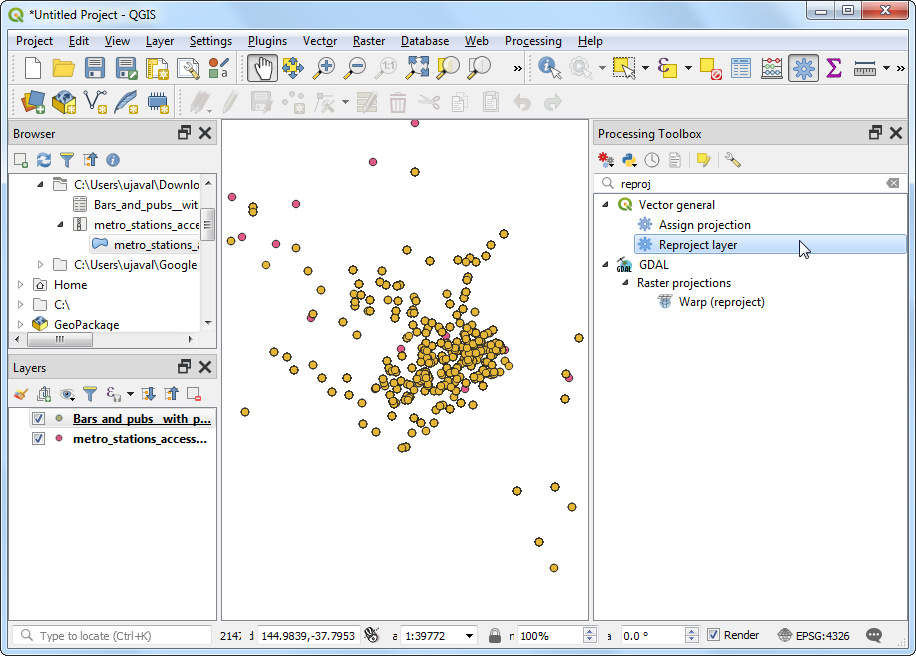

  1. Potražite i pronađite alatku Vector general ‣ Reproject layer. Dvaput kliknite da biste je pokrenuli.

../../_images/526.png

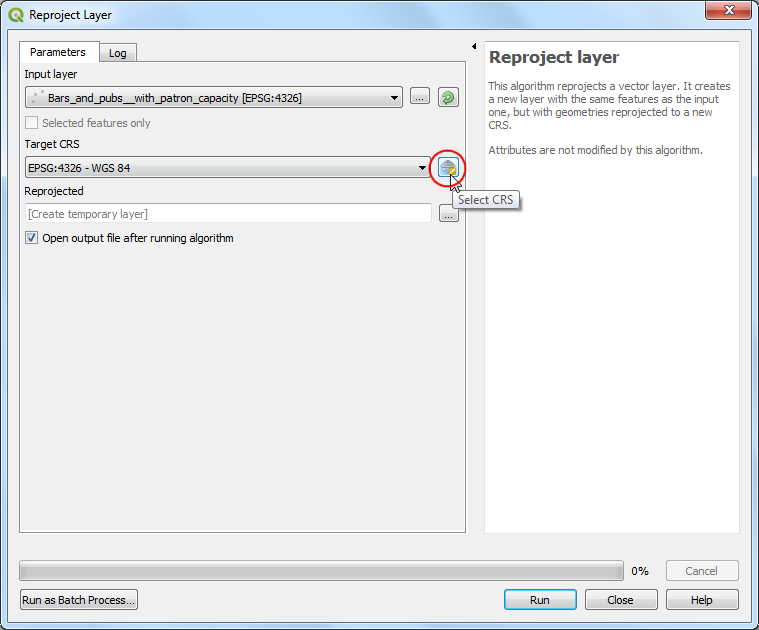

  1. Izaberite Bars_and_pubs__with_patron_capacity kao Ulazni sloj. Kliknite na dugme Izaberi CRS pored Ciljaj CRS.

../../_images/626.png

  1. Prilikom izbora projektovanog koordinatnog sistema za vašu analizu, prvo mesto koje treba potražiti je regionalni CRS za područje od interesa. Za Australiju, Map Grid of Australia (MGA) 2020 je sistem mreže zasnovan na UTM-u koji se koristi za lokalno i regionalno mapiranje. Melburn spada u UTM zonu 55, tako da možemo odabrati CRS GDA 2020 / MGA zona 55 EPSG:7855`.

../../_images/725.png

Белешка

Ako niste sigurni u lokalni CRS za region u kojem radite, odabir CRS-a za UTM zonu na osnovu WGS84 datuma je siguran izbor. Broj UTM zone vašeg regiona možete pronaći koristeći „UTM Grid Zones of the World <http://www.dmap.co.uk/utmworld.htm>“.

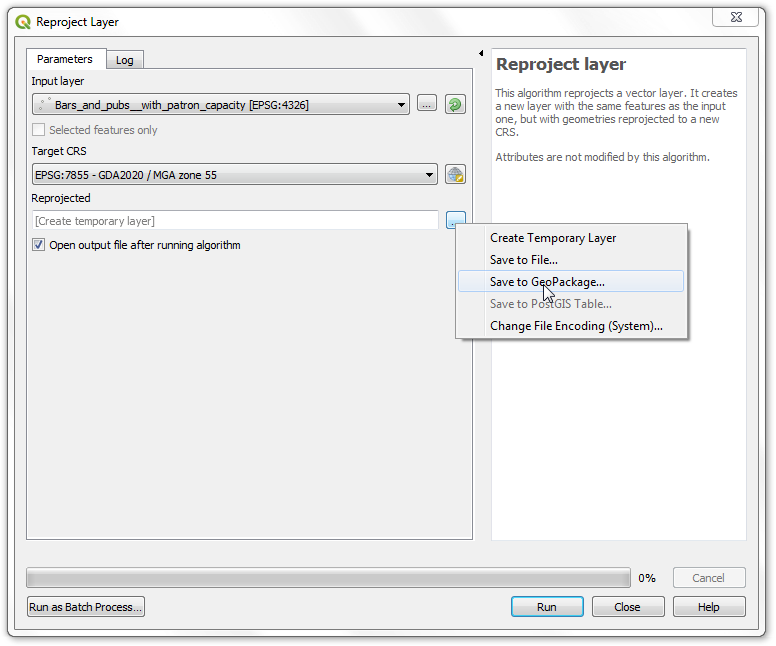

  1. Zatim, kliknite na dugme … pored Reprojected i izaberite Sačuvaj u GeoPackage. Geopackage je preporučeni otvoreni format prostornih podataka i podrazumevani je format za razmenu podataka za QGIS3. Jedna GeoPackage datoteka .gpkg može da sadrži više vektorskih i rasterskih slojeva.

../../_images/825.png

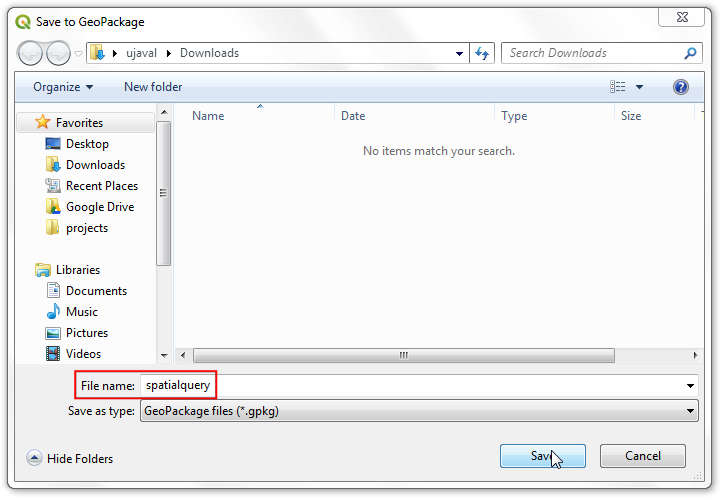

  1. Nazovite geopaket kao spatialquery i kliknite na Sačuvaj.

../../_images/925.png

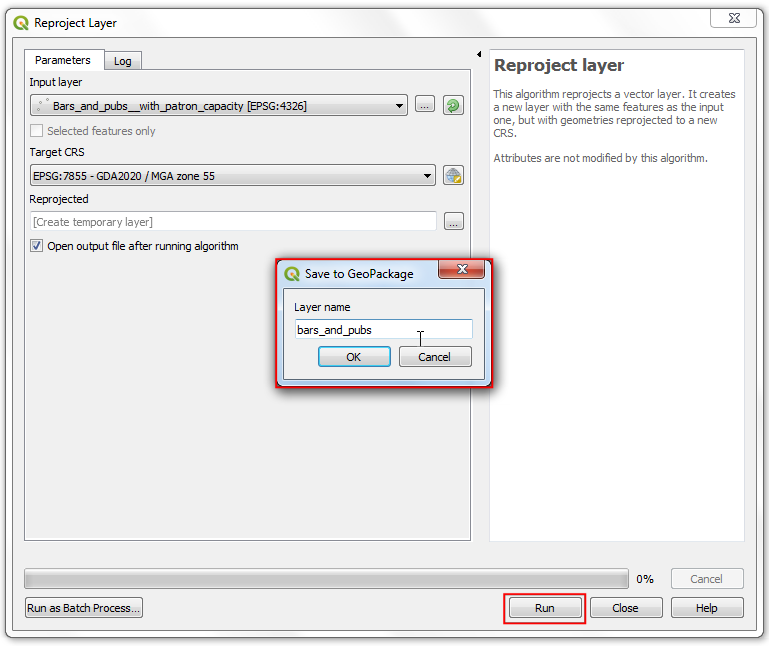

  1. Kada se od vas zatraži ime sloja, unesite bars_and_pubs i kliknite na OK. Kliknite na Run da biste ponovo projektovali sloj.

../../_images/1032.png

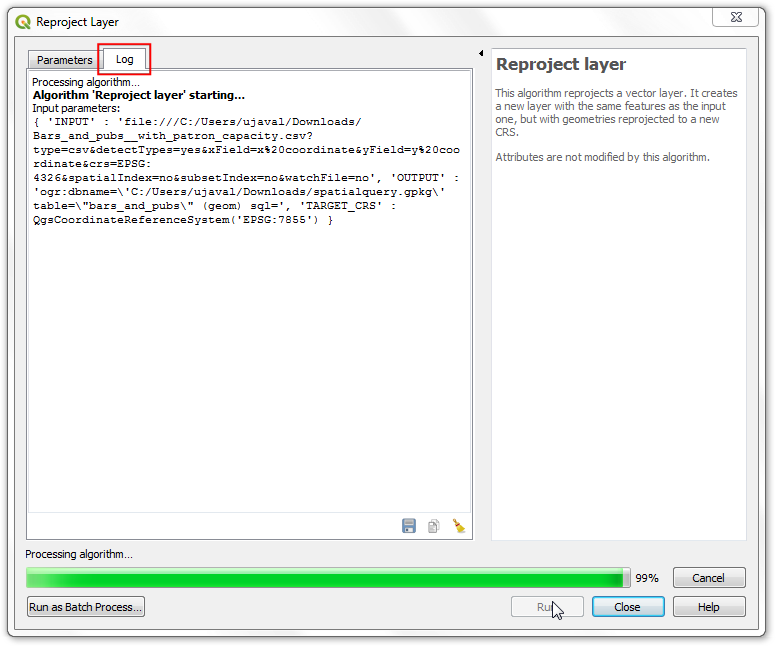

  1. Prozor će se prebaciti na karticu Log i videćete kako se algoritam pokreće i kreira novi izlazni sloj bars_and_pubs.

../../_images/1138.png

  1. Sada ćemo ponovo projektovati sloj metro_stations_accessibility. Vratite se na karticu Parameters u prozoru Reproject layer. Izaberite metro_stations_accessibility kao Input layer. Zadržite isti Target CRS. Zatim, kliknite na dugme … pored Reprojected i izaberite Save to GeoPackage. Izaberite istu izlaznu datoteku spatialquery (Imajte na umu da jedna geopackage datoteka može da sadrži više slojeva, tako da ćemo novi sloj sačuvati u istoj geopackage datoteci). Unesite metro_stations kao Layer name. Kliknite na Run.

../../_images/1233.png

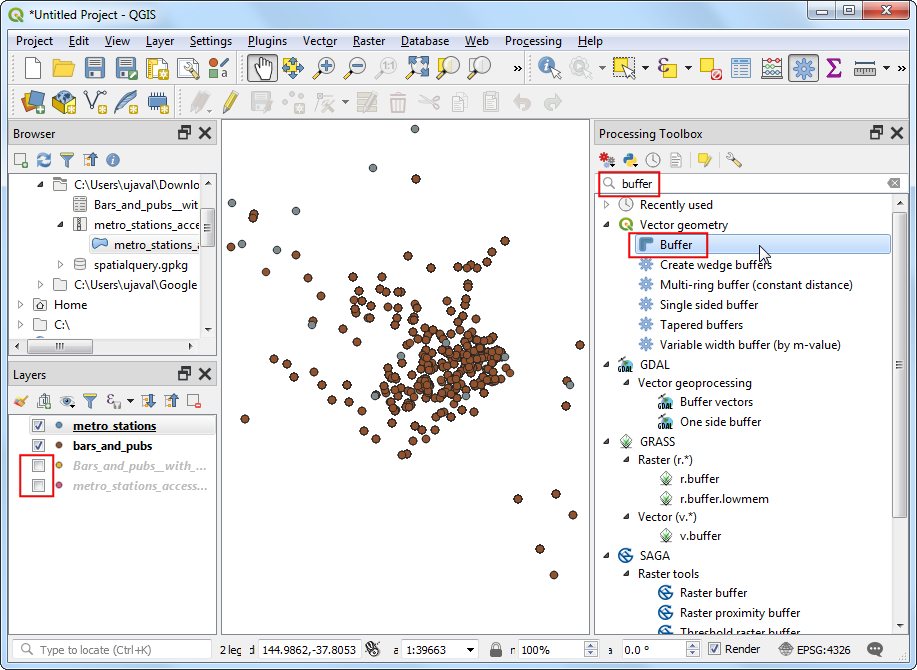

  1. Nazad u glavnom QGIS prozoru, videćete 2 nova sloja učitana u Layers panelu: bars_and_pubs i metro_stations. Možete isključiti vidljivost originalnih slojeva. Sada smo spremni da izvršimo prostorni upit. Pošto nas zanima da izaberemo barove i pabove u krugu od 500 metara od metro stanica, prvi korak je kreiranje bafera oko metro stanica koji predstavlja našu oblast pretrage. Potražite i pronađite alat Vector geometry ‣ Buffer u Processing Toolbox i dvaput kliknite da biste ga pokrenuli.

../../_images/1331.png

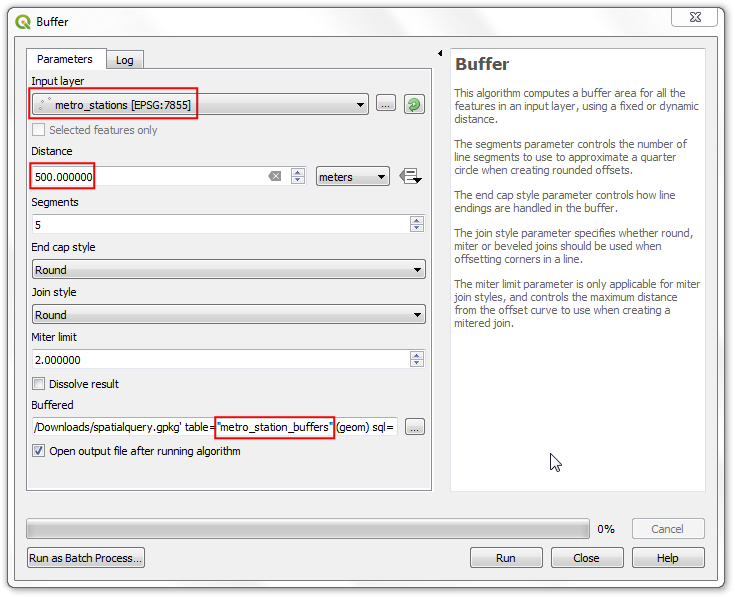

  1. U dijalogu Buffer, izaberite metro_stations kao Ulazni sloj. Postavite 500 metara kao Udaljenost. Sačuvajte izlaz u isti spatialquery geopaket i unesite metro_stations_buffers kao Naziv sloja. Kliknite na Pokreni.

../../_images/1429.png

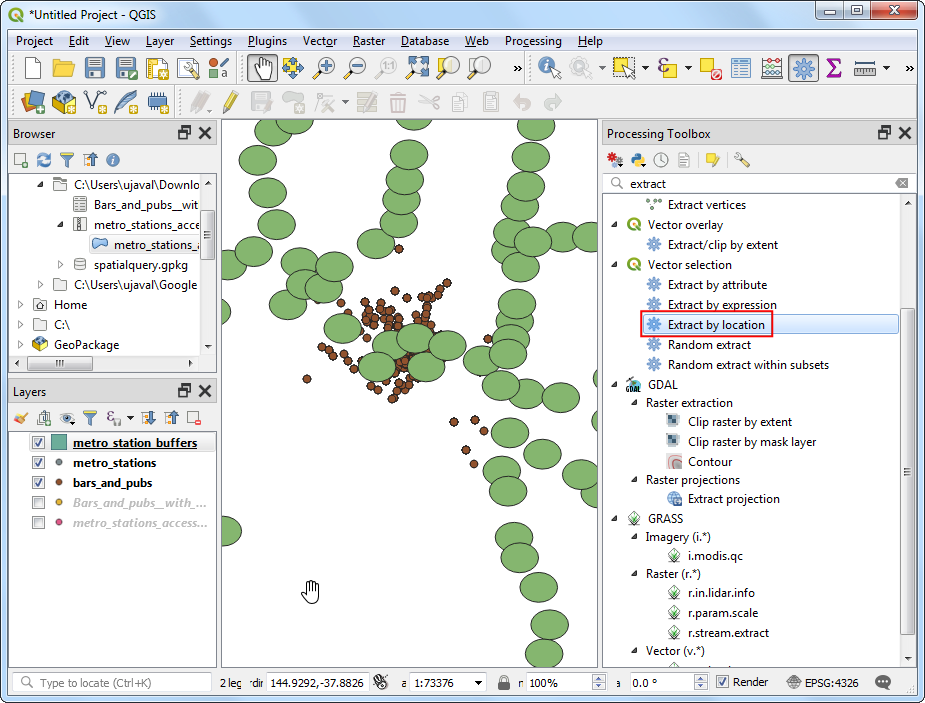

  1. Videćete nove slojeve metro_stations_buffers učitane u panelu guilabel:`Layers`. Sada možemo da saznamo koje tačke iz sloja ``bars_and_pubs spadaju u poligone iz sloja metro_stations_buffers. Pronađite alatku ``menuselection:Vector selection –> Extract by Location iz ``Processing Toolbox` i dvaput kliknite da biste je pokrenuli.

../../_images/1524.png

Белешка

Izdvoji po lokaciji će kreirati novi sloj sa odgovarajućim karakteristikama iz prostornog upita. Ako želite samo da izaberete karakteristike, koristite alatku Izaberi po lokaciji.

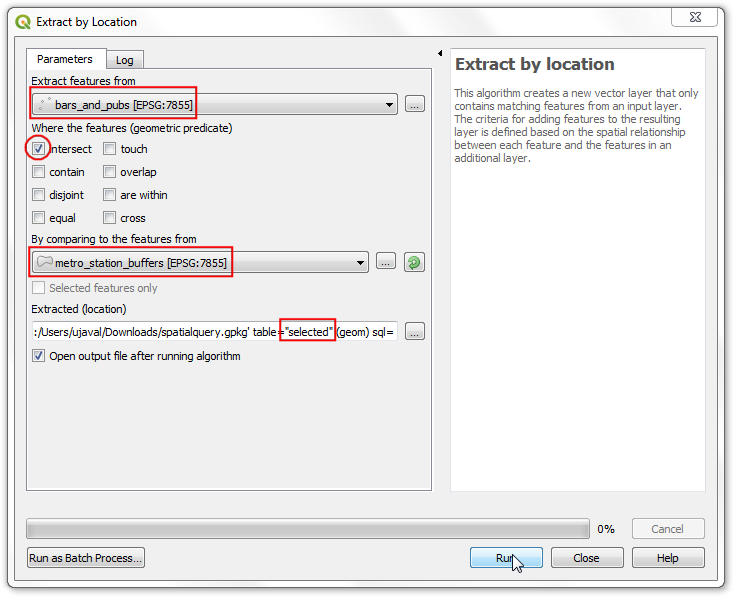

  1. U dijalogu Izdvoji po lokaciji, izaberite bars_and_pubs kao Izdvoji elemente iz. Označite Intersect kao geometry predikat. Postavite metro_stations_buffers kao Poređenjem sa elementima iz. Sačuvajte izlaz u geopaket spatialquery kao sloj selected. Kliknite na Pokreni.

../../_images/1622.png

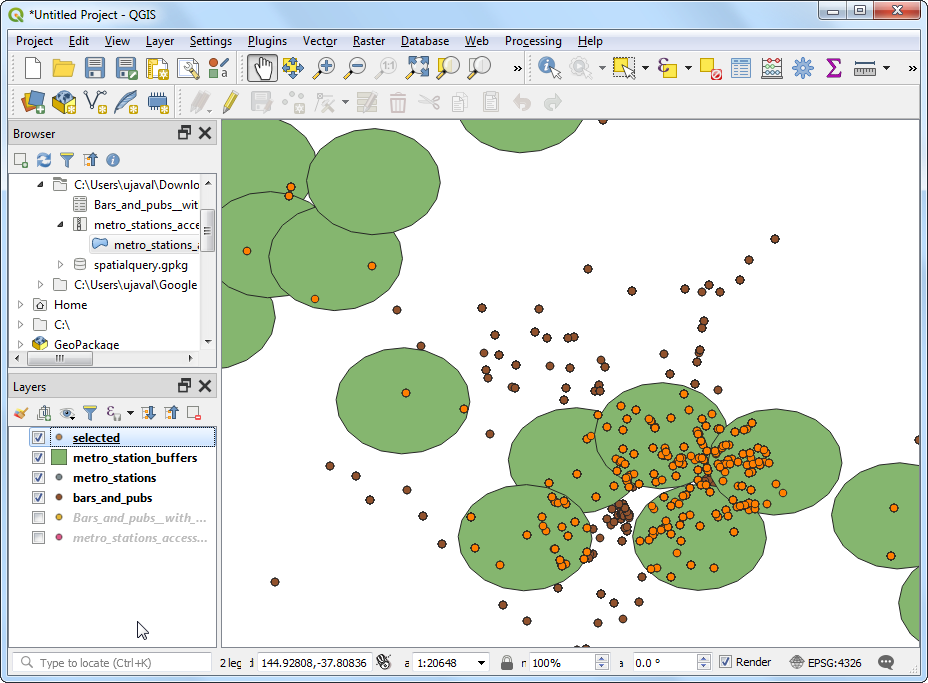

  1. Kada se obrada završi, videćete „izabrane“ slojeve dodate u panel Slojevi. Imajte na umu da ovaj sloj sadrži samo tačke iz „bars_and_pubs`` koje spadaju unutar poligona bafera.

../../_images/1724.png

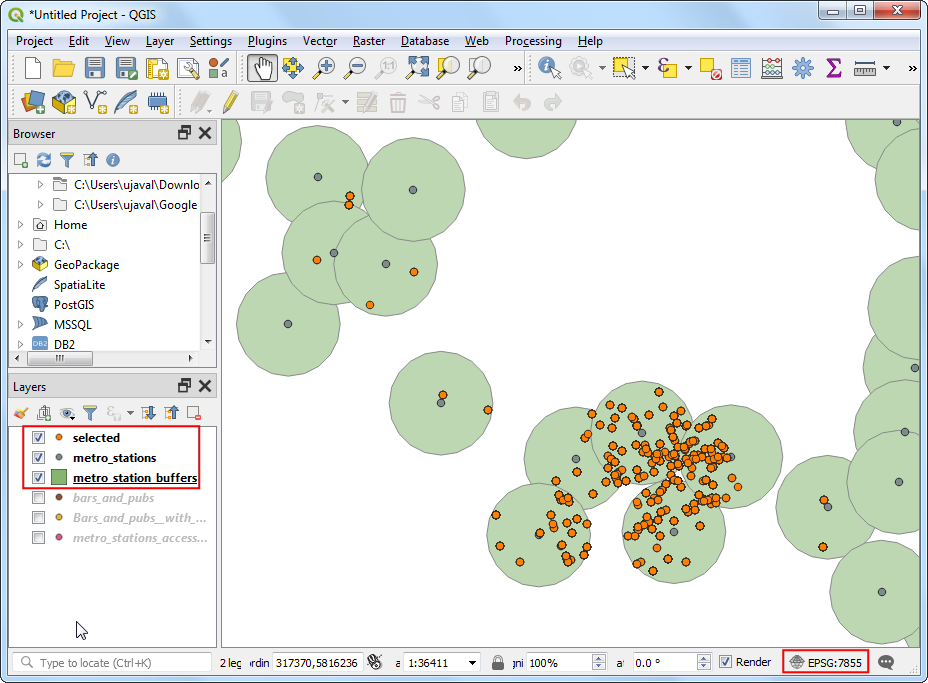

  1. Naša analiza je završena. Možda ćete primetiti da poligoni bafera izgledaju ovalnog oblika. To je zato što je naš CRS projekta i dalje podešen na EPSG:4326 WGS84. Da biste bolje vizuelizovali rezultate, možete otići na Project ‣ Properties ‣ CRS i izabrati GDA 2020 / MGA zone 55 EPSG:7855 koji smo koristili za analizu. Kada se podesi na ovaj CRS, bafer će se pojaviti u ispravnom obliku.

../../_images/1821.png
